Mikroskopie und Bildanalyse werden für viele materialwissenschaftliche und metallurgische Anwendungen eingesetzt, von der Wareneingangskontrolle bis zur Qualitätskontrolle und Fehleranalyse. Als Hersteller von Mikroskopen mit über 100-jähriger Erfahrung im Bereich der Optik entwickeln wir ständig neue Methoden, um metallurgische Prüfabläufe zu optimieren.

Zum Beispiel lässt sich jedes manuelle Mikroskop mit unserer neuen PRECiV Software zu einer umfassenden Bildgebungs- und Messplattform für verschiedene Werkstoffe aufrüsten. Die Software kann, je nach Prüfkonfiguration, verschiedene Geräte steuern:

• Mikroskop: Alle konventionellen oder Stereo-Industriemikroskope von Olympus, einschließlich ihrer codierten Funktionen
• Objektivrevolver: Motorgesteuerte Objektivrevolver von Olympus
• Kamera: Digitale Mikroskopkameras von Olympus

Im Folgendem sind sieben Möglichkeiten beschrieben, die die metallurgische Bildanalyse und Prüfung beschleunigen können:

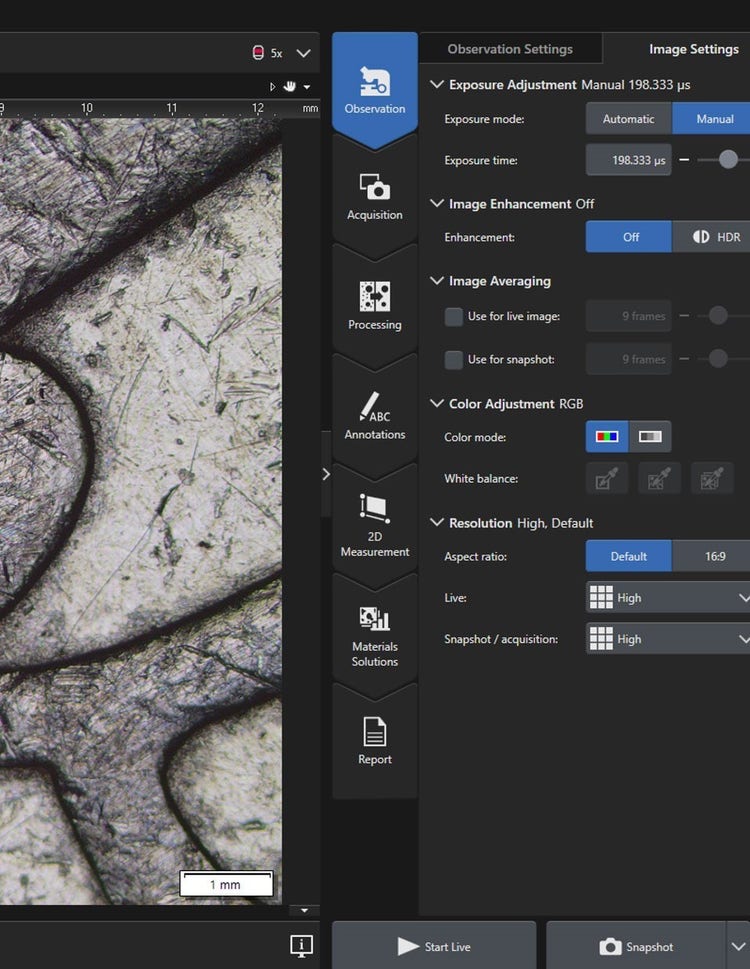

1. Übersichtliche Benutzeroberfläche mit benutzerfreundlichen Tools.

Die besten Neuigkeit: Die Software hat dank der intuitiven Benutzeroberfläche eine flache Lernkurve und ist leicht zu bedienen. In der Navigationsregisterkarte sind die Softwarefunktionen gruppiert, von der Betrachtung bis zur Berichterstellung. Die großen Schaltflächen sind beschriftet. Benutzer können eine vereinfachte Benutzeroberfläche nutzen, um den Arbeitsablauf zu erleichtern, während erfahrene Benutzer problemlos auf erweiterte Funktionen zugreifen können. Um den Arbeitsablauf weiter zu optimieren, kann sogar der Startbildschirm mit den am häufigsten verwendeten Funktionen angepasst werden.

2. Schnelle Erfassung großer Bilder.

In der Metallographie ist es häufig schwierig, ein vollständig fokussiertes Bild kompletter rauer Oberflächen zu erhalten, wie z. B. von gebrochenen Proben, multiplanaren Werkstoffen und ungleichmäßig polierten Proben. Mit der PRECiV Software wird die Aufnahme von All-in-Focus-Bildern, die über das Sichtfeld des Mikroskops hinausgehen, dank der EFI-Funktion (Extended Focal Imaging) und der Panorama-Funktion zum Kinderspiel:

• EFI: Erfasst nacheinander mehrere Bilder in verschiedenen Fokusebenen, um ein vollständig fokussiertes Bild zu erstellen
• Panorama: Ermöglicht das Bewegen des Objekttisches über die Probe mit anschließendem Zusammenfügen der aufgezeichneten Bilder zu einem großen Bild

Diese beiden Funktionen können ohne Unterbrechung des Erfassungsprozesses kombiniert werden, um die Prüfzeit zu verkürzen.

3. Unterstützung flexibler Bildgebungsmethoden.

Hellfeld ist eine häufig verwendete Methode in der metallurgischen Bildanalyse, kann jedoch bestimmte Merkmale von Metallen oder Legierungen möglicherweise nicht zeigen. Andere Bildgebungsverfahren können verwendet werden, um verschiedene Elemente zu verbessern:

• Dunkelfeld kann die lichtstreuenden Abschnitte einer Probe hervorheben. Beispielsweise werden Korngrenzen in Proben, die mit Grenzflächenätzung präpariert wurden und im Hellfeld dunkel erscheinen, in Dunkelfeldbildern hervorgehoben. Wie das Hellfeld wird auch das Dunkelfeld häufig in der Metallographie verwendet.
• Differentieller Interferenzkontrast (DIC) verbessert die lokale Variation des Bildkontrasts in Bezug auf Oberflächenfehler (z. B. Kratzer, Streifen, Verunreinigungen).
• Schräglicht-Dunkelfeld ist besonders vorteilhaft für die Analyse von nichtmetallischen Einschlüssen.
• Polarisiertes Licht kann die individuelle Korngefügeausrichtung nach der Ätzung der Kornoberfläche zeigen. Dieses Bildgebungsverfahren in Kombination mit Farbätzung wird häufig für die Mikrostrukturanalyse von Aluminium verwendet.

Mit der PRECiV Software können Bediener verschiedene Bildgebungsverfahren wählen, wie Hellfeld, Dunkelfeld, MIX (direktionales Dunkelfeld), Polarisation und DIC. So finden sie problemlos die idealen Bedingungen für die Analyse von Werkstoffen und Metallen. Konstante Farbwiedergabe und hochauflösende Funktionen sorgen für klare und scharfe Bilder.

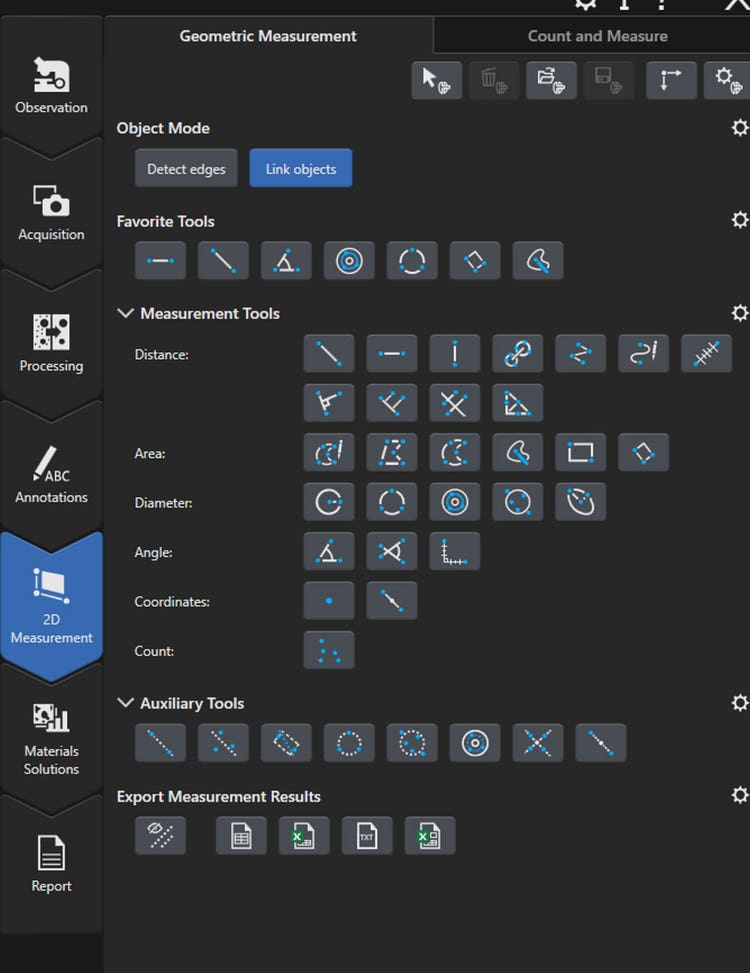

4. Präzise zweidimensionale Messungen.

Die PRECiV Software ermöglicht präzise, zweidimensionale Messungen an einem Live-Bild oder aufgezeichneten Bild. Zu den leistungsstarken Messfunktionen gehören:

• Automatische Kantenerkennung^* zur zuverlässigen Messung des Abstands zwischen zwei Punkten
• Hilfslinien^* zur Vereinfachung komplexer geometrischer Messungen
• Zauberstab für die automatische Bereichserkennung

^*Verfügbar in der PRECiV Pro und PRECiV Desktop Version.

5. Erweiterte Bildanalysefunktionen.

Industriezweige, in denen Metallpulver zur Anwendung kommen, wie in der Pulvermetallurgie und bei der additiven Fertigung, benötigen eine zuverlässige Lösung zur Messung von Partikeleigenschaften (z. B. Partikelgrößenverteilung und Partikelrauheit) und morphologischen Parametern (z. B. Rundheit oder Feret-Verhältnis). Diese Analyse trägt dazu bei, eine gleichbleibende Qualität sicherzustellen.

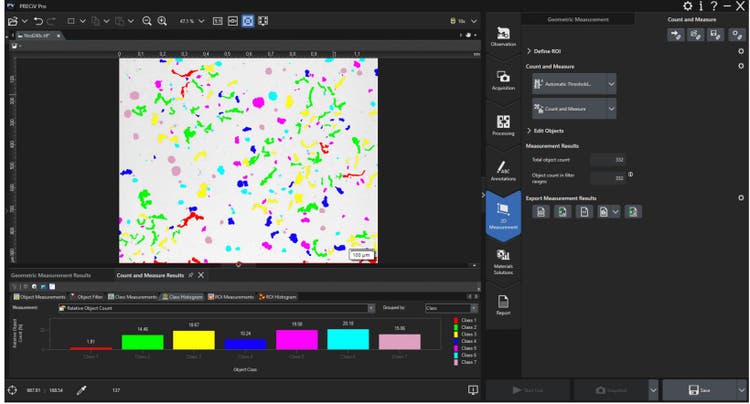

Mit der optionalen Zähl- und Messlösung der PRECiV Software lassen sich eine Partikelanalyse und Phasenmessung basierend auf Grenzwerten durchführen. Bediener können verschiedene Partikelparameter und benutzerdefinierte Klassifizierungen wählen, die das Verhalten der zu analysierenden Probe am besten widerspiegeln.

Die Grenzwert-basierte Phasenanalyse kann auf Metalle, Verbundwerkstoffe und andere Materialien angewendet werden, die sich durch Grenzwertverfahren trennen lassen.

6. Zuverlässigere Prüfergebnisse.

Alle Messungen sind kalibriert, mit anderen Worten ist auf die Prüfergebnisse Verlass. Die Software verbindet sich mit dem Mikroskop und kalibriert automatisch die Bildvergrößerung mithilfe einer zertifizierten Mikrometerskala.

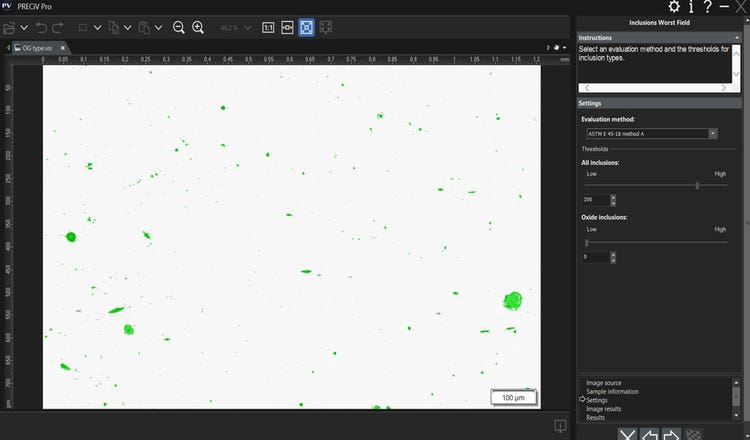

Die vom System gelieferten Ergebnisse erfüllen zudem die Anforderungen mehrerer internationaler und nationaler Normen und Standards. Für erweiterte Anwendungen, wie Korngrößenbestimmung oder nichtmetallische Einschlüsse in Stahl, können optionale Materiallösungen verwendet werden. Diese Lösungen führen den Bediener schrittweise durch die Erfassung von Messungen, die den Vorgaben von International Organization for Standardization (ISO), ASTM International und Japanese Industrial Standards (JIS) entsprechen.

Diese normkonformen Ergebnisse, können in professionellen Analyseberichten in Word, Excel oder PowerPoint veröffentlicht werden. Sie können die Berichtsvorlage nach Bedarf ändern, z. B. durch Hinzufügen eines Firmenlogos oder Probeninformationen.

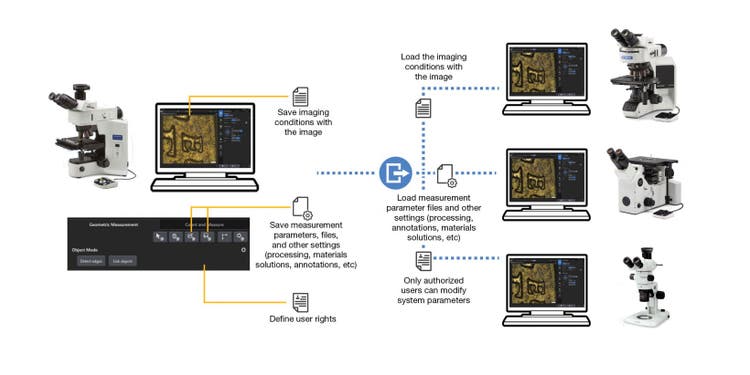

7. Vernetzte Workstations ermöglichen Effizienz.

Sichere Datenfreigabe- und Sicherheitsfunktionen ermöglichen, die richtigen Informationen schnell mit der entsprechenden Person zu teilen. Bilder, Daten oder professionelle Berichte lassen sich einfach exportieren und im gesamten Unternehmensnetzwerk weiterleiten.

Bildgebungsbedingungen, Messparameter, Bildverarbeitungseinstellungen, Materiallösungseinstellungen, Anmerkungen und andere relevante Informationen können in einem Bild gespeichert und auf jeder PRECiV Workstation im Labor abgerufen werden. Bediener mit Zugriffsberechtigungen für die Datei können die Informationen auf ihre Workstation laden und mit der Arbeit beginnen.

Die Bilder können in verschiedenen Formaten für Flexibilität gespeichert und geladen oder als JPEG mit den zugehörigen Kalibrierungsinformationen zur Rückverfolgbarkeit gespeichert werden.

Um mehr über die PRECiV Bildanalysesoftware zu erfahren, schauen Sie das folgende Video oder kontaktieren Sie uns für eine Demonstration.
