Mikroskoplösungen für

den Fertigungsprozess von Leiterplatten

Bohren von Löchern

Löcher in der Leiterplatte werden durch Bohren erzeugt. Diese werden als Durchgangsbohrungen bezeichnet.

Erkennen von Fremdkörpern nach dem Bohren von Löchern

Nach dem Bohrvorgang verbleiben manchmal Rückstände des Harzes (sog. Schlieren) im Inneren der Durchkontaktierung. Verschmutzungen verschlechtern die elektrische Leitfähigkeit, daher müssen sie von Prüfern erkannt und entfernt werden. Solche Schlieren haben eine Größe von einigen Mikrometern und können durch Fluoreszenzbeobachtung nachgewiesen werden.

Unsere Lösung

Unsere Fluoreszenzmikroskope der BX- oder MX-Serie können solche Schlieren erkennen.

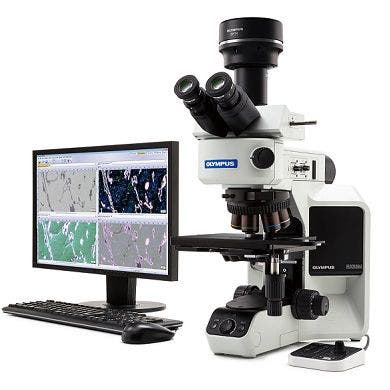

Metallurgie-Mikroskop der BX-Serie mit Fluoreszenz

Metallurgie-Mikroskop der BX-Serie mit Fluoreszenz

Produktinformationen anzeigen

Mikroskop der MX-Serie mit Fluoreszenz für die Halbleiterindustrie

Mikroskop der MX-Serie mit Fluoreszenz für die Halbleiterindustrie

Produktinformationen anzeigen

3D-Abmessungen von Leiterplatten

3D-Abmessungen von Leiterplatten

Anwendungsbeispiele

Verunreinigungen in Durchgangsbohrungen von Leiterplatten (PCBs)

Verunreinigungen in Durchgangsbohrungen von Leiterplatten (PCBs)

Weitere Informationen

Verwendung von Bildanalyse-Software zur Bestimmung der Streufähigkeit bzw. der Gleichmäßigkeit der Kupferschichtdicke von Leiterplatten

Verwendung von Bildanalyse-Software zur Bestimmung der Streufähigkeit bzw. der Gleichmäßigkeit der Kupferschichtdicke von Leiterplatten

Weitere Informationen

Bei der Prüfung der Glasfaserablösung von Leiterplatten mit Glas-Epoxidharzsubstrat sind klare Bilder für die Qualitätskontrolle unerlässlich.

Bei der Prüfung der Glasfaserablösung von Leiterplatten mit Glas-Epoxidharzsubstrat sind klare Bilder für die Qualitätskontrolle unerlässlich.

Weitere Informationen
