Mikroskopsystem mit Super-Resolution-Technologie IXplore IX85 SpinSR
Mit dem konfokalen IXplore IX85 SpinSR Mikroskopsystem mit Super-Resolution-Technologie erfassen Sie dynamische Abläufe in Zellen selbst im kleinsten Maßstab in beeindruckenden Details. Das IX85 SpinSR wurde mit Blick auf eine verlängerte Viabilität von Zellen in Zeitrafferexperimenten entwickelt und kombiniert schnelle Bilderfassung, fortschrittliche Algorithmen und eine XY-Auflösung von bis zu 120 nm.
Beeindruckende Details in kürzerer Zeit: Das IXplore IX85 SpinSR Mikroskop
Mit dem konfokalen IXplore IX85 SpinSR Mikroskopsystem mit Super-Resolution-Technologie erfassen Sie dynamische Abläufe in Zellen selbst im kleinsten Maßstab in beeindruckenden Details.
- High-Speed-Imaging mit einer Auflösung von bis zu 120 nm für mehr Details
- Längere Viabilität von Zellen bei Langzeit-Zeitrafferexperimenten
- Ausgestattet mit der Spinning-Disk-Technologie von Yokogawa
- Mit der IXplore IX85 Plattform und dem TruSight SR Super-Resolution-Algorithmus von Evident
- Erfahren Sie, wie der TruSight SR Algorithmus eine hochauflösende Bildgebung ermöglicht
Maßstableiste: 2 µm. Bildquelle: SunJin Lab Co., Taiwan.
Schnelle Superauflösung von Lebendzellen
Die schnelle Bildaufnahme und fortschrittlichen Algorithmen machen die Erfassung von Details mit Superauflösung mit dem IXplore IX85 SpinSR System einfacher denn je – so gelangen Sie in kürzerer Zeit zu neuen Erkenntnissen. Beobachten Sie dynamische subzelluläre Prozesse mit schnellem, schonendem Live-Cell-Imaging.
Konfokales Bild
Super-Resolution-Bild
NIH3T3-Zellen markiert mit Hoechst (blau), β-Tubulin–AF555 (grün), CPCA–HSP60–AF647 (magenta) und Fibrillarin–AF568 (grau). Maßstableiste: 5 µm. Bildquelle: EnCor Biotechnology Inc.
Synchronisierte Bildgebung mit hoher Geschwindigkeit
Das IXplore IX85 SpinSR verfügt über eine schnelle Bildrate für eine superauflösende Bildgebung und erfasst dynamische zelluläre Prozesse im Nanobereich mit einer XY-Auflösung von bis zu 120 nm. Damit erfassen Sie dynamische Abläufe in Zellen selbst im kleinsten Maßstab mit einer Bildrate von bis zu 200 Bildern pro Sekunde im Vollbild-Modus.
Unser Real-Time-Controller sorgt für die genaue Koordinierung der Bildgebung in Mikrosekunden selbst bei höchsten Geschwindigkeiten und verringert durch kürzere Belichtungen das Risiko von Probenschäden.
Live-Imaging mit Super-Resolution von LC3-EGFP-exprimierenden U2OS-Zellen.
Aufgenommen mit dem UPLSAPO100XS Objektiv.
Helle superauflösende Bilder von Lebendzellen

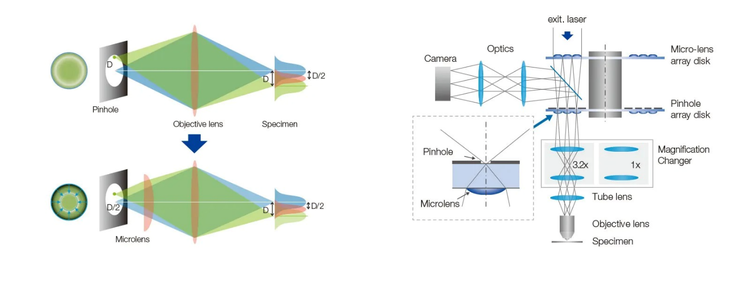

Das hochempfindliche Modell mit SoRa-Lochblendenscheibe erreicht dank der Spinning-Disk mit Mikrolinse in der konfokalen Lochblende eine hellere Bilderfassung mit hoher Auflösung. Jede konfokale Lochblende ermöglicht eine Bildaufnahme bei geringerer Laserleistung, so dass Photobleaching und Phototoxizität der Probe reduziert und gleichzeitig helle Bilder mit hoher Auflösung aufgenommen werden.
Die Bildschärfe hängt davon ab, wie die Probe beleuchtet wird und wie effizient das emittierte Licht erfasst wird. Bei einem konfokalen Spinning-Disk-Standardsystem gelangt ein Teil des Lichts durch die Lochblende, wird aber möglicherweise nicht klar aufgelöst, wenn es nicht in der Mitte verläuft. Die SoRa-Disk behebt dieses Problem, indem sie Mikrolinsen verwendet, um jeden Lichtpunkt in die Mitte der Lochblende zu lenken, was zu schärferen und helleren Bildern führt. Mit dieser Methode verbessert sich die Auflösung auf ein nahezu optimales Niveau – so wie es mit einer theoretisch unendlich kleinen Lochblende möglich wäre.
Optimierte Bildauflösung mit einem Klick

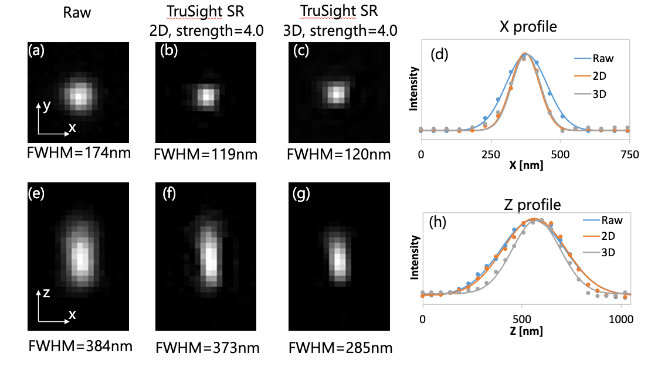

Der TruSightSR Super-Resolution-Algorithmus von Evident verbessert die Bildauflösung mit nur einem Klick auf bis zu 120 nm. Er optimiert den Bildverarbeitungsfilter auf der Grundlage des Signal-Rausch-Verhältnisses für eine entsprechende Verarbeitung bei der Bildgebung von Lebendzellen automatisch, auch bei schwacher Fluoreszenz. Ein 3D-Algorithmus unterstützt die Organoidforschung mit klaren und präzisen superauflösenden Ergebnissen, auch in tiefen Probenebenen.
Quantitative Super-Resolution-Daten
Der TruSight SR Algorithmus bewahrt die Intensitätsstufen des Originalbildes, so dass die Helligkeit von Proben in superauflösenden Bildern quantitativ analysiert und verglichen werden kann.
Originalbild
Mit TruSight SR

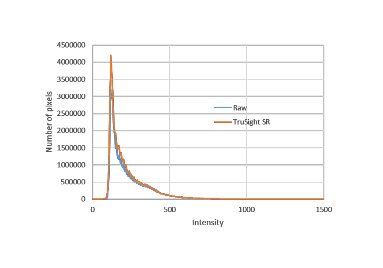

Intensitätshistogramm des Originalbildes und des TruSight SR Bildes
Mehr Details mit einer einzigen Plattform
Das IXplore IX85 SpinSR lässt sich problemlos erweitern, um sich verändernden Anforderungen Rechnung zu tragen. Dank flexibler Stativoptionen lässt sich dieses hochauflösende System an eine Vielzahl von Anwendungen anpassen.
- Unterstützt einen großen Wellenlängenbereich (405–640 nm) und bietet so die Flexibilität, die ideale Wellenlänge für Fluorophore zu verwenden
- Kompatibel mit Inkubationssystemen und Kontrolleinrichtungen für die Umgebungsbedingungen für stabile Langzeitexperimente
- Vielseitige Bildgebungsmodi: Wechsel zwischen Weitwinkel-, Konfokal- und Super-Resolution-Imaging per Mausklick
Nahtlose Arbeitsabläufe
Das IXplore IX85 SpinSR wurde entwickelt, um die Effizienz mit einfachen Arbeitsabläufen auch bei hohem Probenaufkommen zu steigern. Unsere cellSens Software ermöglicht die Einrichtung und die Durchführung von Experimenten in kürzerer Zeit, sodass mehr Zeit für die Auswertung der Ergebnisse und neue Erkenntnisse bleibt.
Optimierte Leistung, zuverlässige Ergebnisse
Das SpinSR System basiert auf der bewährten IXplore IX85 Plattform und verfügt über Spinning-Disk-Technologie von Yokogawa zur Optimierung einer leistungsstarken Super-Resolution-Bildgebung. Mit unseren weltweit anerkannten und zuverlässigen Optiken verfügt Ihr Labor über leistungsstarke Tools für die Erstellung publikationsreifer Bilder.
Ihre Probe im Fokus
Erfassen Sie hochpräzise Zeitrafferaufnahmen mit mehreren Punkten, die mit unserem TruFocus Z-Drift-Kompensator ausgerichtet und fokussiert werden. Dank der stabilen Fokussierung für Langzeit-Imaging und Platten-Screening können Sie sich auf die Qualität Ihrer Ergebnisse verlassen.
LC3-EGFP exprimierende U2OS-Zellen.
Optimierte Objektive
Das umfangreiche Angebot an Objektiven von Evident wird jedem Forschungsbedarf gerecht und erweitert die Möglichkeiten Ihres Super-Resolution-Systems.
Vereinfachte Immersionsbildgebung
Das weltweit erste Silikon-Gelpad-Objektiv (LUPLAPO25XS) verbindet die Qualität und die Vorteile unserer Silikon-Immersionsobjektive mit dem Komfort und der Anwendungsfreundlichkeit eines Trockenobjektivs.
Links: konfokales Bild
Rechts: Bild mit TruSight SR
COS-7-Zellen, Tubulin Alexa Fluor 488. Mit dem LUPLAPO25XS Objektiv mit Super-Resolution und TruSight SR Super-Resolution Algorithmus können Sie ganz einfach von einem konfokalen Bild zu einem Bild mit höherer Auflösung wechseln.
Konstante Qualität
Die Objektive der X Line Serie mit unserer revolutionären Objektivtechnologie setzen neue Maßstäbe in puncto optische Leistung bei allen Anwendungen. X Line Objektive bieten gleichzeitig eine verbesserte numerische Apertur, Planität und Farbkorrektur für helle Bilder hoher Qualität im gesamten Sehfeld
Mit einem X Line UPLXAPO60XO Objektiv aufgenommene Bilder.
Maßgeschneidert für Ihr Labor
Die Mikroskopie-Experten von Evident helfen Ihnen, das richtige IXplore IX85 SpinSR System für Ihr Labor zusammenzustellen. Von den Lasern bis hin zu den Okularen lässt sich jede Komponente des konfokales Spinning-Disk-Mikroskops mit Super-Resolution an den individuellen Bedarf anpassen.

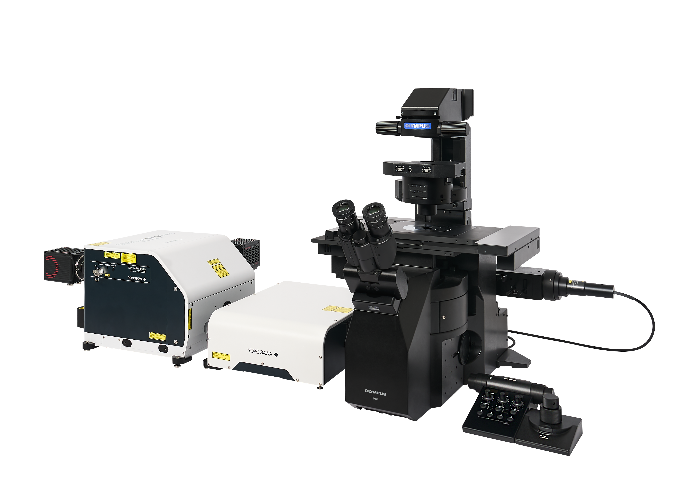

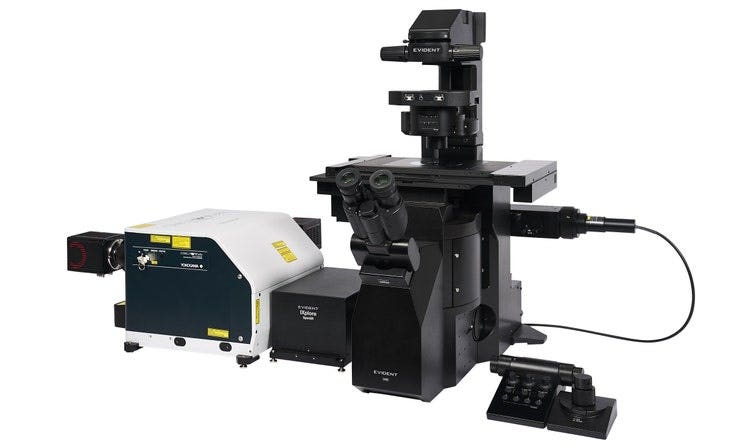

IXplore IX85 SpinSR (1-Deck-System)
- Hochwertiges konfokales Bildgebungssystem mit größerem Sehfeld
- Super-Resolution-Imaging mit einer Auflösung bis zu 120 nm

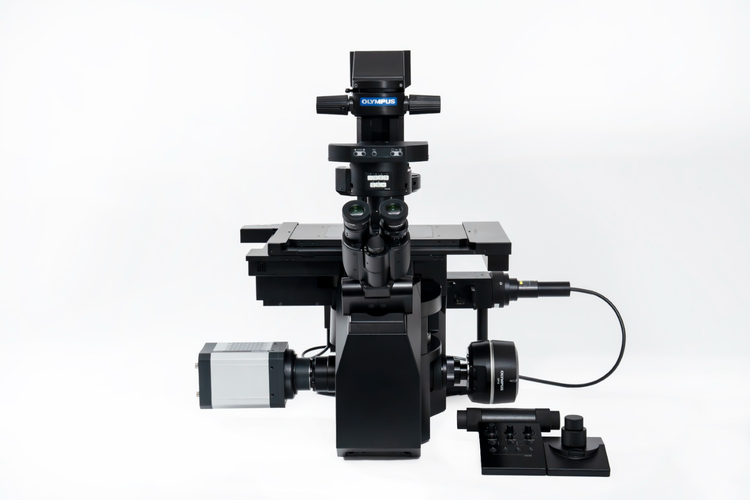

IXplore IX85 SpinSR (2-Deck-System)
- Hochwertiges konfokales Bildgebungssystem
- Super-Resolution-Imaging mit einer Auflösung bis zu 120 nm
- Stativ mit 2 Decks zur Erweiterung Ihrer Experimente
Spezifikationen
| Laser | Laserlinien | 405 nm: 50 mW, 445 nm: 75 mW, 488 nm: 100 mW, 514 nm: 40 mW, 561 nm: 100 mW, 640 nm: 100 mW |
|
| Combiner | Haupt-Combiner: 405 nm, 488 nm, 561 nm, 640 nm + 1 Linie (445 nm oder 514 nm) Sub-Combiner: 445 nm, 514 nm |
||
| Lichtregulierung | Direkte Modulation, Ein/Aus-Steuerung und Helligkeitsmodulation mit einzelnen Laserlinien | ||
| Motorgesteuertes inverses Mikroskop | IX85P1ZF | IX85P2ZF | |
| Scanner | Disk-Einheit | Einzelne SoRa-Disk oder SoRa-Disk und 50 µm Lochblende |
SoRa-Disk oder 50 µm Lochblende Maximal 2 wählbare Disks |
| Kamera-Port | 1 oder 2 Kameramodelle* | ||
| Strahlteilerspiegel | 3 Positionen (motorgesteuerter Schieber) | ||
| Filterrad | 10 Positionen (motorgesteuertes Rad) | ||
| Adaptervergrößerung | 1X/2,8X/4X | 1X/3,2X | |
| Konfokales Imaging | Erfassungsgeschwindigkeit (max.) | 5 ms/Einzelbild | |
| Sehfeldzahl | 22 | 18,8 | |
| Bildgebung mit Superauflösung | Erfassungsgeschwindigkeit (max.) | 5 ms/Einzelbild | |
| Sehfeldzahl | 7,9/5,5 | 5,9 | |
| Optische Auflösung** | SoRa-Disk: 110 nm 50 μm Lochblende: 120 nm |
||
| Verfügbare Objektive | LUPLAPO25XS (NA 0,85), UPLSAPO30XS (NA 1,05), UPLSAPO30XSIR (NA 1,05), UPLXAPO40X (NA 0,95), UAPON40XW340 (NA 1,15), UPLSAPO40XS (NA 1,25), UAPON40XO340-2 (NA 1,35), UPLXAPO40XO (NA 1,40), UPLXAPO60XW (NA 1,2), UPLSAPO60XS2 (NA 1,35), PLAPON60XOSC2 (NA 1,40), UPLXAPO60XO (NA 1,42), UPLAPO60XOHR (NA 1,50), UPLSAPO100XS (NA 1,35), UPLXAPO100XO (NA 1,45), UPLAPO100XOHR (NA 1,50) | ||
| Bildgebungssensor | sCMOS Drittanbieterkamera | ||
| Bildgebungssoftware | cellSens Dimension | Mehrdimensionale Erfassung und Analyse | |
| Super-Resolution-Bildgebungsmodul (CS-S-OSR-VF) | |||
Ähnliche Produkte
IXplore IX85
Die IXplore IX85 Plattform bietet ein unübertroffenes Maß an Anpassungsfähigkeit für die Zusammenstellung eines intelligenten, leistungsstarken Bildgebungssystems, das genau den individuellen Anforderungen entspricht. Mit der unübertroffenen Sehfeldzahl (FN) von 26,5 mm und zahlreichen modernen End-to-End-Bildgebungs- und Workflow-Funktionen lassen sich mit dem IXplore IX85 mehr Details aufnehmen als je zuvor und gleichzeitig die Aufnahmezeiten drastisch reduzieren.
IXplore IX85 Spin
Das IXplore IX85 Spin System verfügt über eine konfokale Spinning-Disk-Einheit für schnelle 3D-Bilderfassung, ein großes Sehfeld und eine längere Zellviabilität in Zeitrafferexperimenten. Es ermöglicht eine schnelle konfokale 3D-Bildgebung mit hoher Auflösung und hohem Kontrast auch in tiefer liegenden Ebenen zur Abbildung dickerer Proben. Die Spinning-Disk kann zudem das Photobleaching und die Phototoxizität bei der Anregung verringern.
Das TruFocus Z-Drift Kompensationssystem sorgt für Aufrechterhaltung des Fokus in jedem Bild
Präzise 3D-Bildgebung dank besserer Lichtbündelung der X Line Objektive

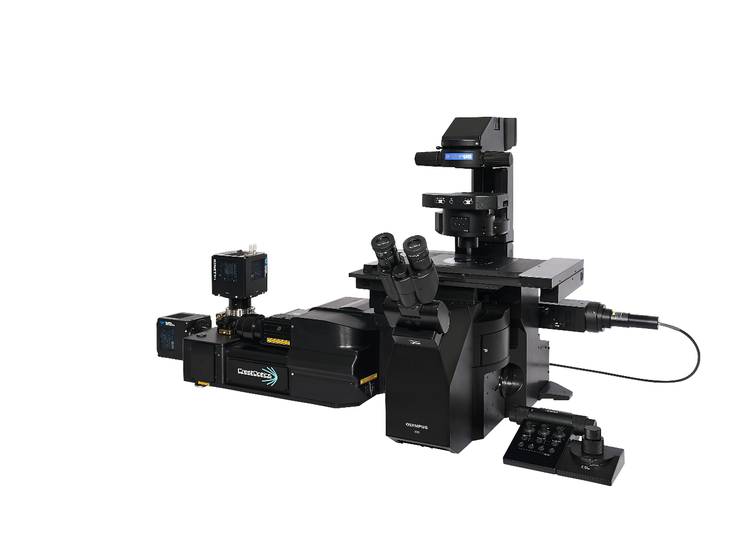

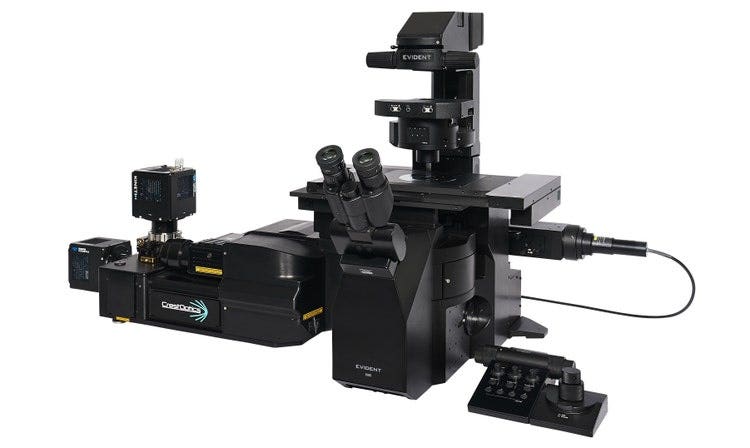

IXplore IX85 SpinXL
