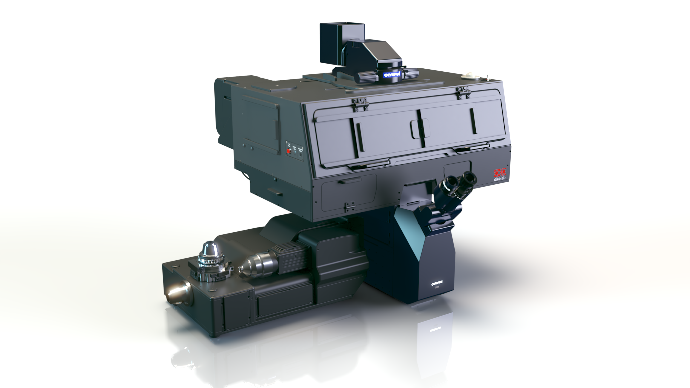

Konfokales Spinning-Disk-Mikroskop IXplore IX85 SpinXL
Mit dem konfokalen IXplore IX85 SpinXL Spinning-Disk-Mikroskop sehen Sie mehr in kürzerer Zeit. Mit dem unübertroffenen Sehfeld von 26,5 mm können Sie die dynamischen Abläufe in Zellen schneller erfassen und große Probenbereiche schnell untersuchen. Das präzise schonende Lebendzell-Imaging verbessert die Viabilität der Proben und die Konsistenz der Bilder.
Erweitern Sie Ihren Blick auf die Zelldynamik: IXplore IX85 SpinXL Mikroskop
Mit dem konfokalen IXplore IX85 SpinXL Spinning-Disk-Mikroskop sehen Sie mehr in kürzerer Zeit. Mit dem unübertroffenen Sehfeld von 26,5 mm können Sie die dynamischen Abläufe in Zellen schneller erfassen und große Probenbereiche schnell untersuchen. Das präzise schonende Lebendzell-Imaging verbessert die Viabilität der Proben und die Konsistenz der Bilder.
- Steigerung der Effizienz im gesamten Labor durch intelligente Automatisierung und einfache Arbeitsabläufe
- Unterstützung unterschiedlicher Bildgebungsanwendungen und Anwender mit ausgewogener Geschwindigkeit, Präzision und Flexibilität
- Mit dem großen Wellenlängenbereich, den maßgeschneiderten Disk-Optionen und den erweiterbaren Bildgebungsmodalitäten langfristig an den sich ändernden Bedarf in der Forschung anpassbar
- Ausgestattet mit der Spinning-Disk-Technologie von CrestOptics und erweitert mit der IXplore IX85 Plattform

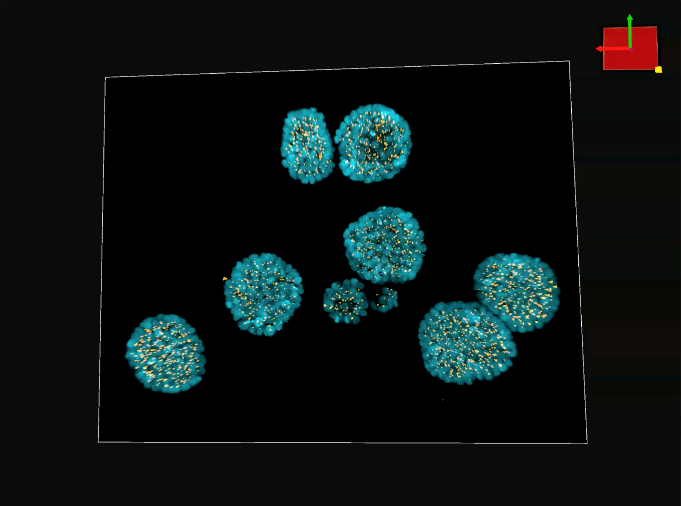

Epitheliale Brustkrebs-Sphäroide in 3D. DAPI (blau), Pericentrin (gelb).
Mehr Einblicke in kürzerer Zeit
Das IXplore IX85 SpinXL wurde für die schnelle und schonende Bildgebung von Lebendzellen optimiert und kann dynamische zelluläre Prozesse in hoher Auflösung erfassen. Das System verkürzt die Aufnahmedauer auch bei umfangreichen Probenreihen für schnelleren Erhalt aller benötigten Daten.
Mehr erfassen in jedem Bild
Erfassen Sie in kürzerer Zeit mehr Details dynamischer Abläufe in Zellen, z. B. Calcium-Signalübertragung, mitochondriale Aktivität oder Vesikeltransport, in einem einzigen Bild.
- Unübertroffenes Sehfeld von 26,5 mm.
- Erfassungsgeschwindigkeit von bis zu 498 fps im Vollbildmodus.
- Simultanes Zweikanal-Imaging.
Eine größere Anzeige der Zelldynamik
Egal, ob Sie mit großen, dicken Proben oder Multi-Well-Platten arbeiten: das IXplore IX85 SpinXL System beschleunigt den Prozess und ermöglicht die schnelle Erfassung großer Datenmengen.

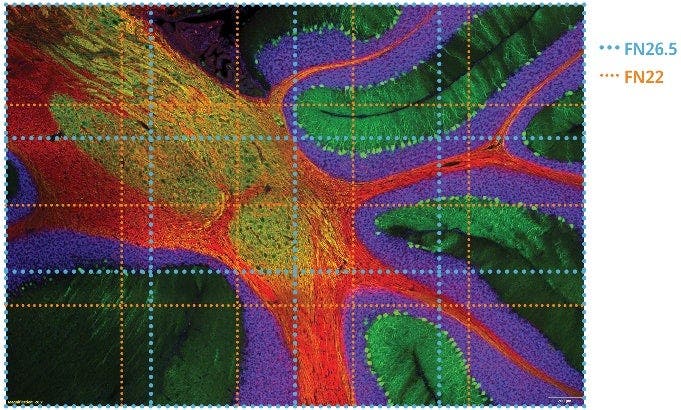

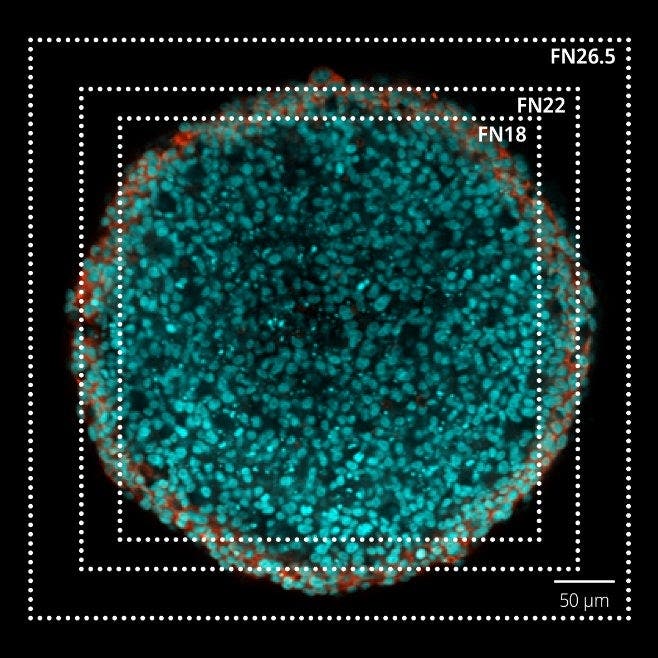

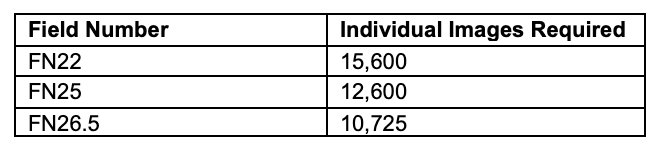

Mit der unübertroffenen Sehfeldzahl von 26,5 mm lassen sich große Gewebeproben mit 30 % weniger Bildern als mit einer Sehfeldzahl von 22 und mit 15 % weniger Bildern als mit einer Sehfeldzahl von 25 erfassen.
Weiter sehen mit schonenderer NIR-Bildgebung
Nahinfrarot-Wellenlängen bieten eine Reihe von Vorteilen für die Bildgebung:
- Tiefere Durchdringung ins Gewebe aufgrund reduzierter Lichtstreuung.
- Reduzierte Autofluoreszenz und Crosstalk in den Proben.
- Schonendere Bildgebung von lebendem Gewebe mit reduzierter Phototoxizität.
- Erweitertes Multiplexing.
Anpassbares Design für Flexibilität in der Wissenschaft.
Das IXplore IX85 SpinXL System eignet sich für viele Anwendungen und kann aufgrund seines flexiblen und modularen Aufbaus den Anforderungen entsprechend erweitert werden.
Mehr Farben, mehr Informationen
Ein umfangreiches Multiplexing (405–730 nm) bietet die Flexibilität, die geeignete Wellenlänge für Fluorophore zu verwenden und Bilder in bis zu sieben Kanälen, auch im NIR, zu erfassen. Ausgestattet mit dem Laserdioden-Illuminator (LDI) von 89 North.
Erweiterbar auf Dual-Kameras
Mit der Dual-Kamera-Bildgebung können mehrere Fluoreszenzkanäle gleichzeitig erfasst werden, umso mehr Daten in kürzerer Zeit zu erhalten. Starten Sie mit einer Kamera und rüsten Sie bei Bedarf nach.
Organoid. Phalloidin (magenta), E-Cadherin (gelb).
Anwendungsspezifische Disk-Boxen
Egal, ob Sie mit dicken, dichten oder anderen speziellen Probentypen arbeiten: das IXplore IX85 SpinXL wird allen Anforderungen gerecht. Die Disk-Boxen sind abgedichtet, um zu verhindern, dass Staub oder andere Verunreinigungen die Bildqualität beeinträchtigen, und die Disk-Muster können je nach Bedarf ausgetauscht werden.

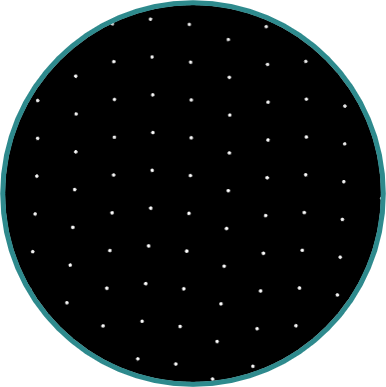

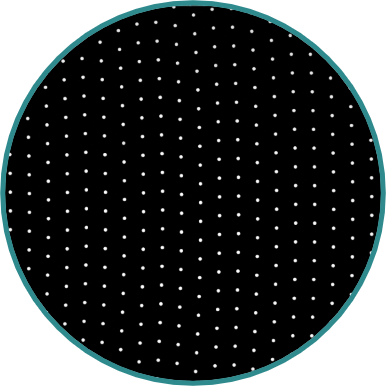

Standard-Disk
50 µm: 250 µm Abstand
Disk für hohen Durchsatz

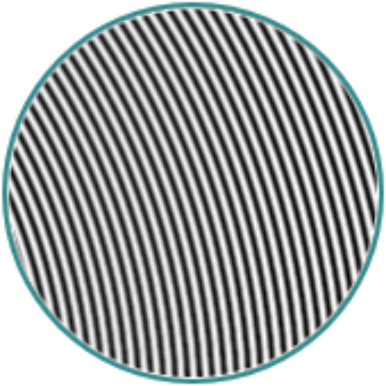

Spiral

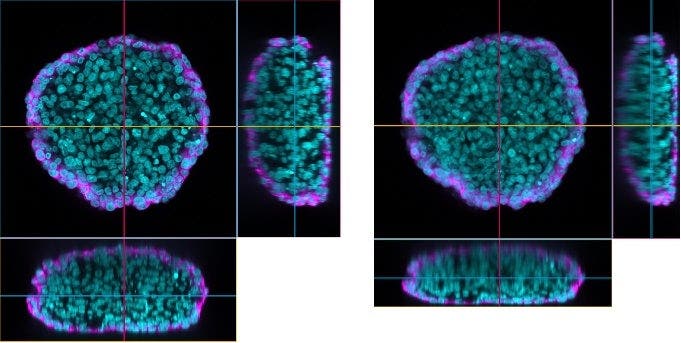

Deep-Imaging-Disk
50 µm: 400 µm Abstand
Abläufe für eine gesteigerte Effizienz
Steigern Sie die Effizienz mit einfachen Workflows auch bei hohem Probenaufkommen. Optimierte Arbeitsabläufe in der cellSens Software ermöglichen eine schnelle Einrichtung und Bedienung, sodass das System in kürzester Zeit die bestmöglichen Bilder liefert.
Optimierte Leistung, zuverlässige Ergebnisse
Ausgestattet mit der Spinning-Disk-Technologie von CrestOptics und erweitert mit der IXplore IX85 Plattform ist das SpinXL für die leistungsstarke Bildgebung optimiert. Mit unseren weltweit anerkannten und zuverlässigen Optiken verfügt Ihr Labor über leistungsstarke Tools für die Erstellung publikationsreifer Bilder.
Jede Probe im Fokus
Unser TruFocus Z-Drift-Kompensator hält die Probe konstant im Fokus und ermöglicht die Aufnahme von hochpräzisen Zeitrafferaufnahmen mit mehreren Punkten. Unabhängig davon, ob Sie Langzeit-Imaging von Lebendzellen oder Platten-Screening mit hohem Durchsatz durchführen, Sie können sich auf die Qualität Ihrer Ergebnisse verlassen.
Cetuximab: Alexa Fluor 647-Antikörpermedikament (rot). Natürliche Killerzellen: ZsGreen (grün). Erkennung toter Zellen: DAPI (blau).

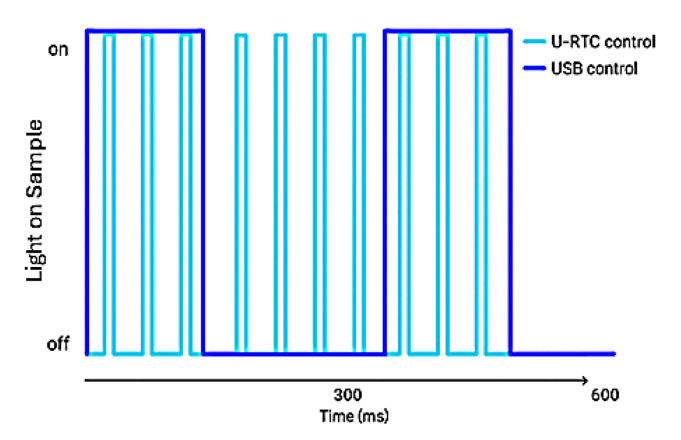

Koordination in Mikrosekunden
Unser Real-Time-Controller sorgt für die genaue Koordinierung jeder Systemkomponente in Mikrosekunden.
- Reduziert das Risiko von Probenschäden
- Für präzise zeitliche Daten
- Steuert mehr Geräte über 16 TTL-Ausgänge und 16 analoge Ausgänge
Optimierte Objektive
Das umfangreiche Angebot an Objektiven von Evident wird jedem Forschungsbedarf gerecht und verstärkt Ihr Spinning-Disk-System noch weiter.
Vereinfachte Immersions-Bildgebung
Unser innovatives Multi-Immersions-Objektiv mit Silikon-Gel-Pad-Technologie (LUPLAPO25XS) verbindet die Qualität und die Vorteile unserer Silikon-Immersionsobjektive mit dem Komfort und der Benutzerfreundlichkeit eines Trockenobjektivs.
Konstante Qualität
Die Objektive der X Line Serie setzen neue Maßstäbe in puncto optische Leistung bei allen Anwendungen. Die X Line Objektive nutzen das Sehfeld von 26,5 mm des IXplore IX85 SpinXL und bieten eine hervorragende Korrektur sphärischer und chromatischer Aberrationen in einem großen Sehfeld. Mit hohen numerischen Aperturen (NA) und einer hervorragenden Transmission entstehen konstant scharfe Bilder.
Zukunftssicherheit für Ihr Labor
Nutzen Sie unterschiedliche Bildgebungsmodi, um TIRF, FRAP, SMLM und mehr Anwendungen mit einem einzigen Mikroskop durchzuführen.
Die Mikroskopie-Experten von Evident helfen Ihnen, das richtige System für Ihr Labor zusammenzustellen. Von den Lasern bis hin zu den Okularen lässt sich jede Komponente des IXplore IX85 SpinXL Mikroskops an den individuellen Bedarf anpassen.
Technische Daten
| Mikroskopstativ | IXplore IX85: IX85P1ZF, IX85P2ZF |
| Sehfeld | Bis zu 26,5 mm, diagonal |
| Disk-Geschwindigkeit | Bis zu 15000 U/min |
| Disk-Muster | 50 µm Lochblende/250 µm Abstand 50 µm Lochblende/400 µm Abstand 50 µm Spalt Spezifische Disk-Muster verfügbar |
| Auflösung | Lateral ~230 nm (NA 1,4) Axial ~600 nm (NA 1,4) |
| Kameraanschlüsse | 2 |
| Getestete Imaging-Geschwindigkeit | Bis zu 498 fps mit einer Sehfeldzahl von 26,5 im Vollbild-Modus* |
| Weitfeld-Imaging | Motorisierter Bypass-Modus |
| Spektralbereich des Scanners | Anregung: 400–750 nm; Emission: 400–850 nm |
| Filterräder und Schieberegler | Dichroitisches Filterrad mit 3 Positionen Emissionsfilterrad mit 8 Positionen Reinigungsfilterrad mit 4 Positionen Schieberegler für Dualkamera mit 3 Positionen |
| Beleuchtung | Motorisierte Irisblende zur Minimierung der Probenbelichtung Mikrolinsen-Array für gleichmäßige Ausleuchtung |
| Lichtquelle | Laserdioden-Illuminator (LDI) von 89 North; bis zu 7 Kanäle |
| Verfügbare Laserwellenlängen | 405 nm, 445 nm, 470 nm, 488 nm, 520 nm, 530 nm, 555 nm, 577 nm, 640 nm, 730 nm** |
| Laser- und Scanner-Steuerung | USB, TTL |
| Software | cellSens Dimension |
| Installationsbedingungen | Temperatur: 23 ± 5 °C, Luftfeuchtigkeit: bis zu 70 % |
| Gewicht des Scanners | 26 kg |
| Scannerabmessungen (B × L × H) | 357 × 606 × 225 mm |
| Scanneranschluss an IX85 | Proprietäre Halterung |
*Aufgenommen mit einer Teledyne Kinetix Kamera mit cellSens Software.
**Nicht alle Wellenlängenkombinationen sind standardmäßig verfügbar.
Ähnliche Produkte

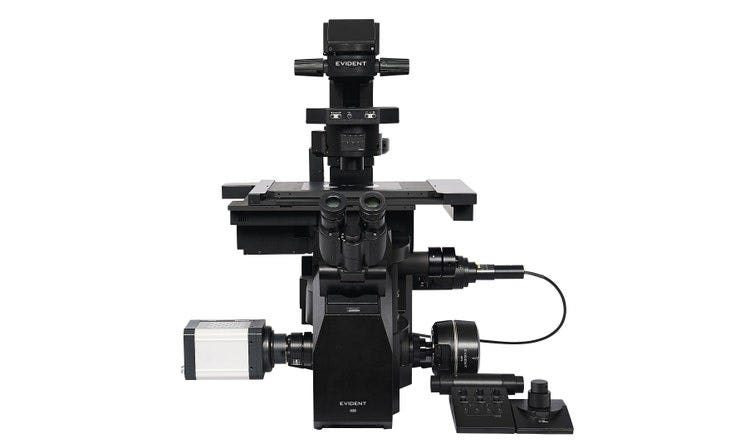

IXplore IX85
Die IXplore IX85 Plattform bietet ein unübertroffenes Maß an Anpassungsfähigkeit, um ein intelligentes, leistungsstarkes Bildgebungssystem zusammenzustellen, das genau den gewünschten Anforderungen entspricht. Mit einer einzigartigen Sehfeldzahl von 26,5 mm und einer Reihe moderner End-to-End-Bildgebungs- und Workflow-Funktionen können Sie mit dem IXplore IX85 mehr aufnehmen als je zuvor und gleichzeitig die Aufnahmezeiten drastisch reduzieren.

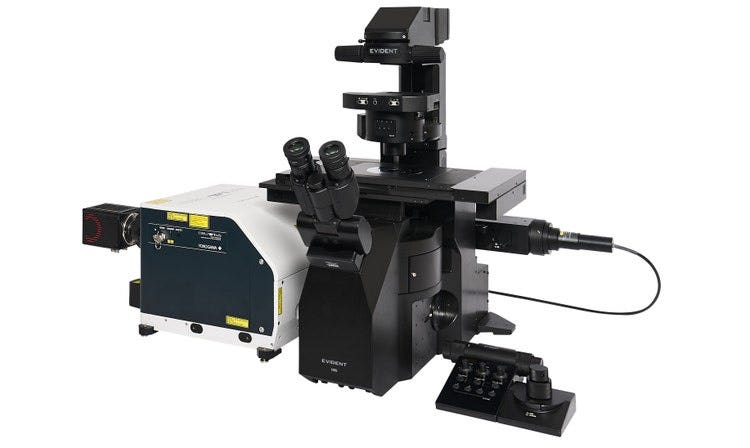

IXplore IX85 Spin
Das IXplore IX85 Spin System verfügt über eine konfokale Spinning-Disk-Einheit für schnelle 85D-Bilderfassung und ein großes Sehfeld und sorgt für längere Zellviabilität in Zeitrafferexperimenten. Das System ermöglicht eine schnelle konfokale 3D-Bildgebung mit hoher Auflösung und hohem Kontrast in tiefer liegenden Schichten zur Abbildung dickerer Proben. Die Spinning-Disk kann zudem das Photobleaching und die Phototoxizität bei der Anregung verringern.
Das TruFocus Z-Drift Kompensationssystem behält den Fokus bei jedem Bild bei
Präzise 3D-Bildgebung dank besserer Lichtbündelung der X Line Objektive

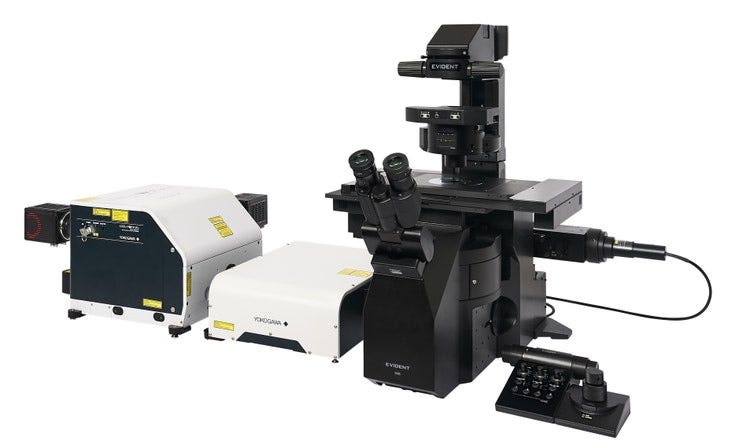

IXplore IX85 SpinSR
