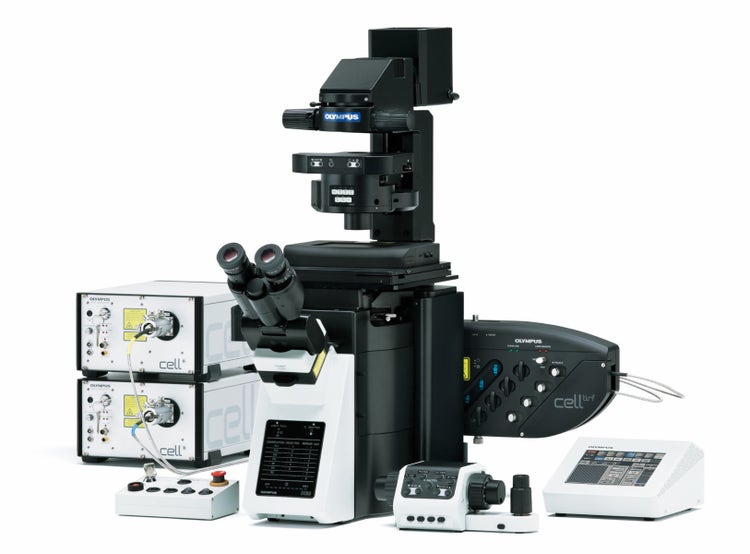

Inverses motorisiertes Mikroskopsystem IXplore IX83 TIRF
Das IXplore TIRF-Mikroskopsystem wurde für Membrandynamik-, Einzelmoleküldetektions- und Kolokalisationsexperimente entwickelt und erlaubt die simultane mehrfarbige TIRF-Bildgebung für bis zu 4 Farben mit hoher Stabilität.
Hervorragende mehrfarbige TIRF-Bildgebung
Das IXplore TIRF-Mikroskopsystem wurde für Membrandynamik-, Einzelmoleküldetektions- und Kolokalisationsexperimente entwickelt und erlaubt die simultane mehrfarbige TIRF-Bildgebung für bis zu 4 Farben mit hoher Stabilität.

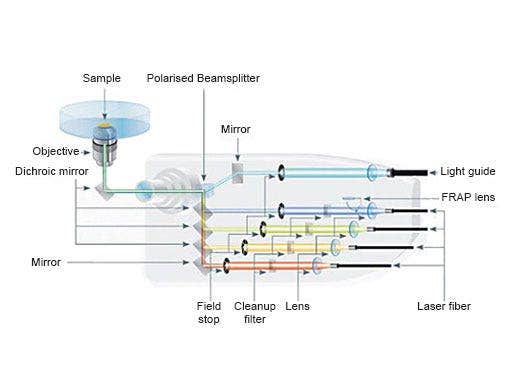

Simultane mehrfarbige TIRF-Wiedergabe
Das Olympus cellTIRF-System ermöglicht die gleichzeitige Erfassung von bis zu vier Wellenlängen.
- Die motorisierte Winkelsteuerung für jeden Laser sichert eine gleichmäßige Eindringtiefe des evaneszenten Feldes (±1 nm), liefert kontrastreiche Bilder der Zelloberfläche und einzelner Moleküle und minimiert das Hintergrundrauschen.
- Das cellTIRF-4Line System mit integrierter Punkt-FRAP-Optik für die erste Laserlinie ermöglicht FRAP- und Photoschaltexperimente ohne zusätzliche Kosten
Bildgebungsstabilität
Die Stativbauweise und die Gestaltung der Fokustriebe des IXplore Systems bieten eine höhere Stabilität, so dass der Einfluss von Erschütterungen und Temperaturschwankungen gemindert wird. Die gewünschte Position auf der Z-Achse wird für eine zuverlässige Zeitraffer-Bildgebung beibehalten. In Kombination mit dem TurFocus-System kann das IXplore TIRF Mikroskopsystem hochpräzise, ausgerichtete und scharfe Zeitrafferaufnahmen erfassen.

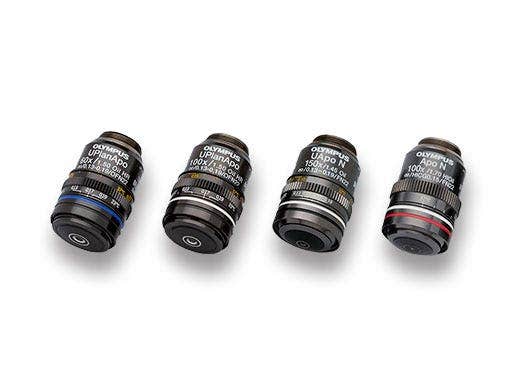

TIRF-Objektive
Olympus bietet ein breites Angebot an TIRF-Objektiven mit hohem Signal-Rausch-Abstand und Korrekturring zum Ausgleich der Deckglasdicke und der temperaturbedingten Änderungen. Mit unseren korrigierten Plan-Apochromaten mit einer NA von 1,5 erhalten Sie gleichbleibend hochwertige Bilder mit großem Sichtfeld. Nutzen Sie die Vorteile der einmaligen TIRF-Objektive von Olympus mit der weltweit höchsten NA von 1,7*.
*Stand: November 2018. Nach Angaben der Olympus Forschung.

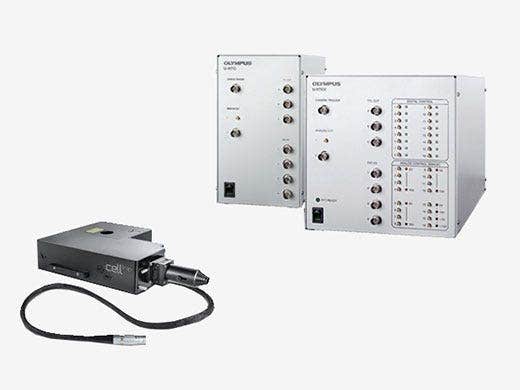

Präzise und intuitive Photomanipulation (optionale Peripheriegeräte)
Das Photomanipulations-System cellFRAP und der Echtzeit-Controller (U-RTCE) ermöglichen eine exakte Steuerung (Totzeit 200 µs), eine beugungsbegrenzte Stimulation in einem flexiblen zu untersuchenden Bereich und eine präzise Reproduktion der Versuchsbedingungen.

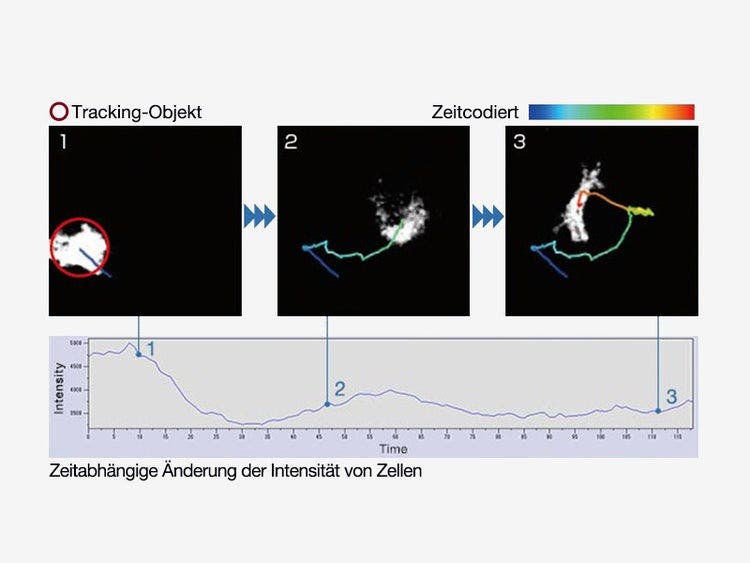

Erweiterte Analyse
Erweiterte Funktionen wie Objektverfolgung, Zählen und Messen, Kymograph und 2D-Dekonvolution in Echtzeit verbessern die Objekterkennung.
Schnelle, mikrosekundengenaue Geräte
Das schnelle Filterrad, der Verschluss, die LED-Beleuchtungssteuerung und der Echtzeit-Controller (U-RTC) (U-RTC) reduzieren Photobleichung und Phototoxizität, sodass die Zellen gesünder bleiben und zuverlässigere Daten liefern.
Literaturnachweise
Y. Yang, et al. Spectraplakin induces positive feedback between fusogens and the actin cytoskeleton to promote cell-cell fusion. Developmental Cell (10. April 2017).
A. R. van Vliet, et al. The ER stress sensor PERK coordinates ER-plasma membrane contact site formation through interaction with filamin-A and F-actin remodeling. Molecular Cell (23. Februar 2017).
F. Hertel, et al. RefSOFI for mapping nanoscale organization of protein-protein interactions in living cells. Cell Reports (31. Dezember 2015).
C. Cauvin, et al. Rab35 GTPase triggers switch-like recruitment of the lowe syndrome lipid phosphatase OCRL on newborn endosomes. Current Biology (24. Dezember 2015).
W.-K. Ji, et al. Actin filaments target the oligomeric maturation of the dynamin GTPase Drp1 to mitochondrial fission sites. eLIFE (26. November 2015).
A. Juanes-Garcia, et al. A regulatory motif in nonmuscle myosin II-B regulates its role in migratory front–back polarity. The Journal of Cell Biology (13. April 2015).
D. Borrenberghs, et al. HIV virions as nanoscopic test tubes for probing oligomerization of the integrase enzyme. ACS Nano (21. März 2014).
S. Yamaoka, et al. Identification and dynamics of arabidopsis adaptor protein-2 complex and its involvement in floral organ development. The Plant Cell (23. August 2013)
Andere Systeme
Spezifikationen
| Mikroskopstativ | IX83P2ZF | ||
| Mikroskopieverfahren | Interne Totalreflexionsfluoreszenz | ✓ | |
| Fluoreszenz (Anregung durch blaues/grünes Licht) | ✓ | ||
| Fluoreszenz (Anregung durch ultraviolettes Licht) | ✓ | ||
| Differenzieller Interferenzkontrast (DIC) | ✓ | ||
| Phasenkontrast | ✓ | ||
| Hellfeld | ✓ | ||
| Objektivrevolver | Motorisiert (6 Positionen) | ✓ | |
| Fokus | Motorgesteuert | ✓ | |
| Z-Drift-Kompensator | ✓ | ||
| Beobachtungstuben | Weitfeld (FN 22) | Schwenkbarer Binokulartubus | ✓ |
| Beleuchtung | Köhlersche Durchlichtbeleuchtung | LED-Lampe | ✓ |
| Halogenlampe 100 W | ✓ | ||
| Fluoreszenz-Beleuchtung | Quecksilberlampe 100 W | ✓ | |
| Lichtleiter-Beleuchtungsgerät | ✓ | ||
| Fluoreszenzmodul-Revolver | Motorisiert (8 Positionen) | ✓ | |
| Tisch | Motorgesteuert | Contact your local sales representative to hear about motorized stage options | |
| Kondensor | Motorisiert | Universalkondensor | Arbeitsabstand 27 mm, NA 0,55, motorgesteuerte Blende und Polarisationsfilter |
| Manuell | Universalkondensor | NA 0,55/A.A. 27 mm | |
| Kondensor mit sehr großen Arbeitsabstand | NA 0,3/A.A. 73,3 mm | ||
| Konfokaler Scanner | - | ||
| Verarbeitung mit Superauflösung | - | ||
| Zubehör | Korrekturring-Fernsteuerung (IX3-RCC) Echtzeit-Controller U-RTC/U-RTCE) TIRF-Beleuchtung Inkubationsgehäuse |
||
| Abmessungen (B × T × H) | 323 (B) x 475 (T) x 706 (H) mm (Mikroskopstativ IX83) | ||
| Gewicht | Etwa 47 kg (IX83P2ZF) | ||
Ressourcen
Anwendungshinweis
Videos
IX83 Inverted Microscope: Adding Oil to the Objective
IX83 Inverted Microscope: Loading a Sample Slide on the Stage
U-RTC/e: Perfect Timing and Intelligent Connections
cellTIRF: Excellent Multicolor TIRF Imaging
cellFRAP: Precise and Intuitive Photomanipulation
TruFocus: Z-Drift Compensator

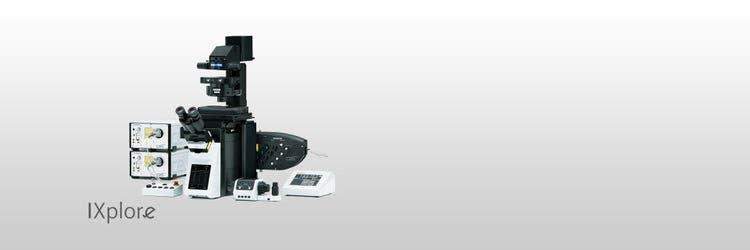

IXplore TIRF: Product Introduction
