Mikroskop DSX1000
Zuverlässige Ergebnisse. Die Digitalmikroskope der Serie DSX1000 ermöglichen schnellere Fehleranalysen mit Genauigkeit und Wiederholbarkeit. Optimieren Sie Ihre Arbeitsabläufe während der Prüfung mit schneller Makro-zu-Mikro-Betrachtung, mehreren Mikroskopieverfahren auf Knopfdruck und einer großen Auswahl an leicht austauschbaren Objektiven.

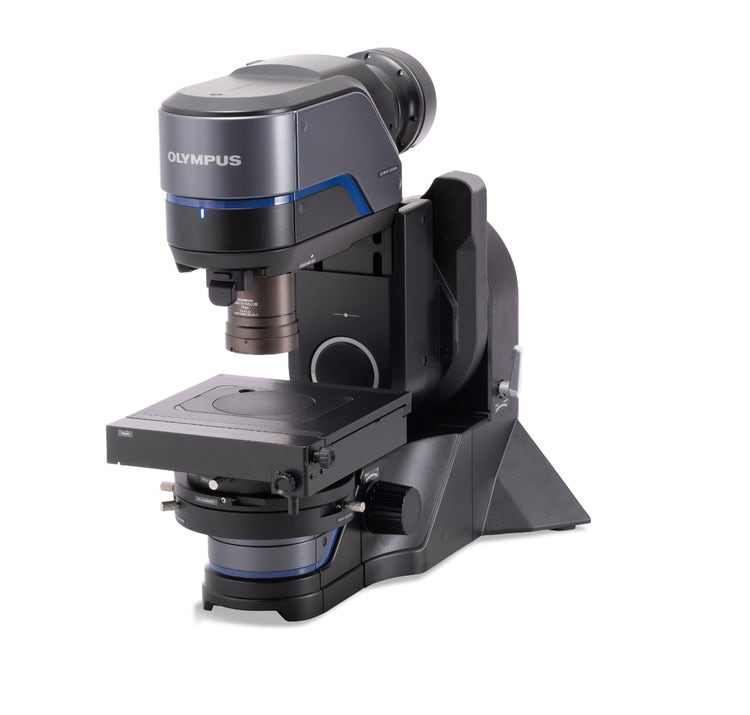

DSX1000 Mikroskop
Leistungsstarke Analyse, dynamische Bildgebung.Das DSX1000 Mikroskop vereint Bedienerfreundlichkeit mit modernen Funktionen, um den Arbeitsablauf bei einer Prüfung zu optimieren.
- Große Auswahl an leicht auswechselbaren Objektiven
- Umschalten zwischen 6 verschiedenen Mikroskopieverfahren per Knopfdruck
- Schneller Wechsel zwischen Makro- und Mikro-Betrachtung
- Genaue Messungen mit einem telezentrischen optischen System
- Schnelle und einfache Durchführung umfassender Messungen
Mikroskope der Serie DSX1000
Auswahl des Modells je nach Anwendung

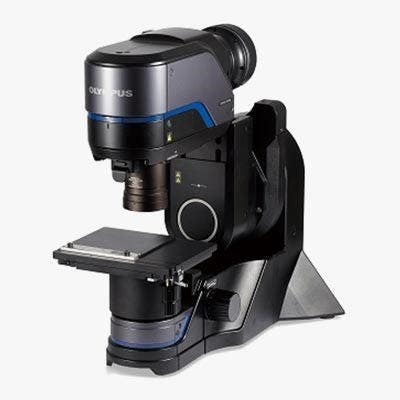

Einstiegsmodell
Einfache Bedienung mit grundlegenden Funktionen
Standard-Objektiv, mit 5 Mikroskopieverfahren.

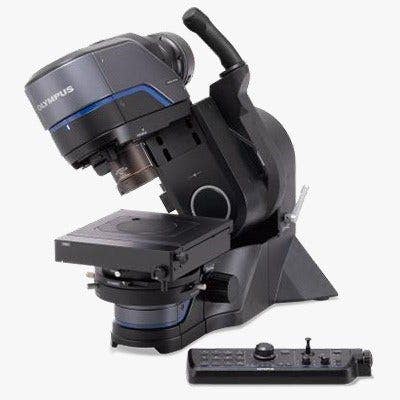

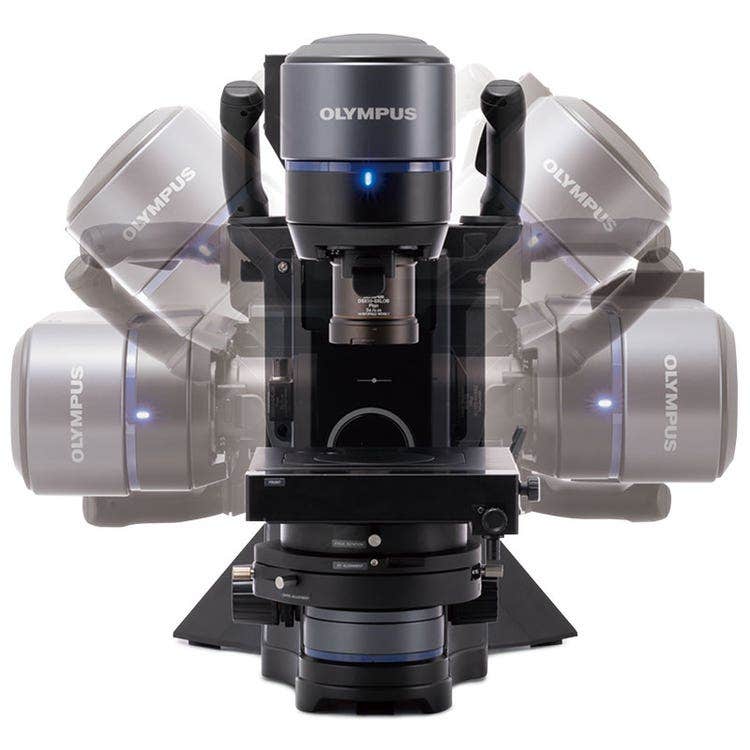

Modell mit schwenkbarem Stativ
Probenbetrachtung aus verschiedenen Winkeln
Mit allen Funktionen des Einstiegsmodells, plus ein schwenkbares Stativ, motorgesteuerter XY-Tisch und Konsole.

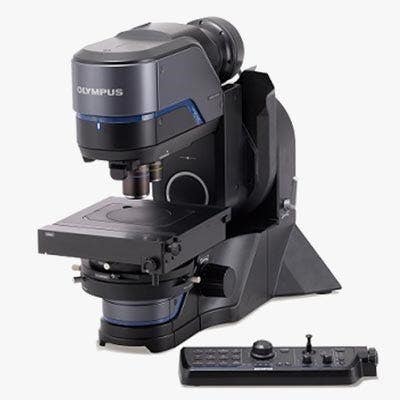

Modell mit hoher Auflösung
Erweiterte Analyse mit Bildern von hoher Auflösung
Universelle Objektive für differenziellen Interferenzkontrast, verbesserte Schärfentiefe und 3-CMOS-Modus mit hoher Auflösung.

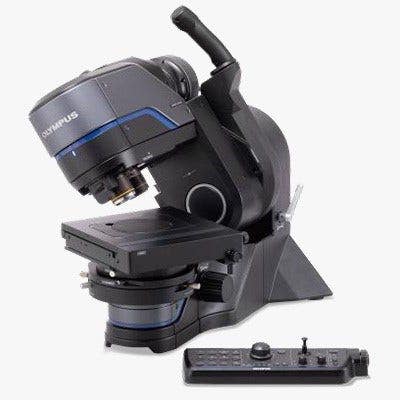

High-End-Modell
6 Mikroskopieverfahren und erweiterte Messfunktionen
Mit erweiterten Funktionen, mit universellen Objektiven und schwenkbarem Stativ und motorgesteuertem XY-Tisch mit Rotation (+ 90°).
DSX1000 – Objektive
Dank unseres Angebots an 17 Objektiven, auch mit extrem großem Arbeitsabstand und hoher numerischer Apertur, können ganz unterschiedliche Bilder aufgenommen werden.

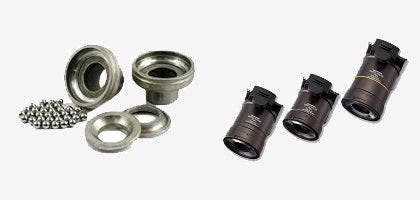

Für sehrgroßen Arbeitsabstand
Großer Arbeitsabstand zwischen Probe und Objektiv

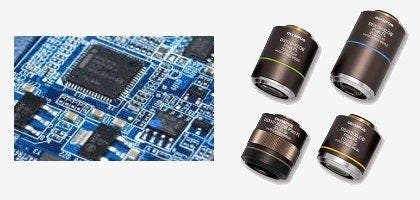

Objektiv mit hoher Auflösung undgroßem Arbeitsabstand
Bietet eine hohe Auflösung und einen großen Arbeitsabstand.
Hochleistungsfähiges Objektivmit hoher numerischer Apertur
Bietet eine hohe Leistung im Nanometerbereich.
Das Mikroskop für die Fehleranalyse
Die Prüfgeschwindigkeit mit garantierter Genauigkeit und Wiederholbarkeit macht das DSX1000 Mikroskop zu dem Gerät der Wahl für schnelle Fehleranalysen.
Vielseitige Betrachtung – von Makro zu Mikro
Voruntersuchung und Analyse im Mikrometerbereich mit dem gleichen System
- Betrachtung des kompletten Bildes: Vergrößerungsbereich von 27X bis 9637X
- Minimierung des Risikos, die Probe zu beschädigen
- Probenbeobachtung aus verschiedenen Winkeln
Unterstützte Modelle

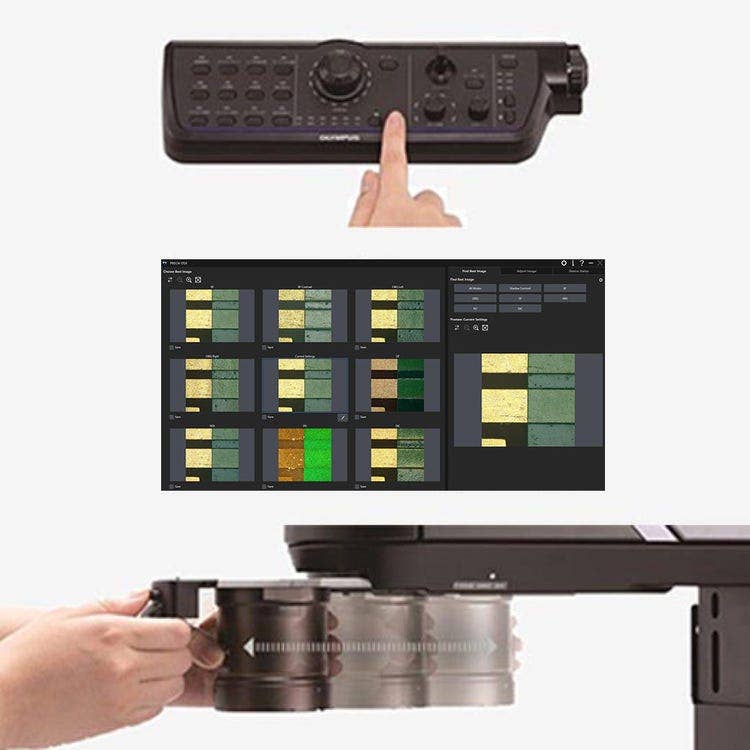

Mehrere Mikroskopieverfahren mit einem einzigen Klick
Sofortiges Umschalten spart Zeit
- Alle Mikroskopieverfahren sind mit allen Vergrößerungen einsetzbar
- Umschalten zwischen 6 verfügbaren Mikroskopieverfahren mit einem einzigen Mausklick
Unterstützte Modelle

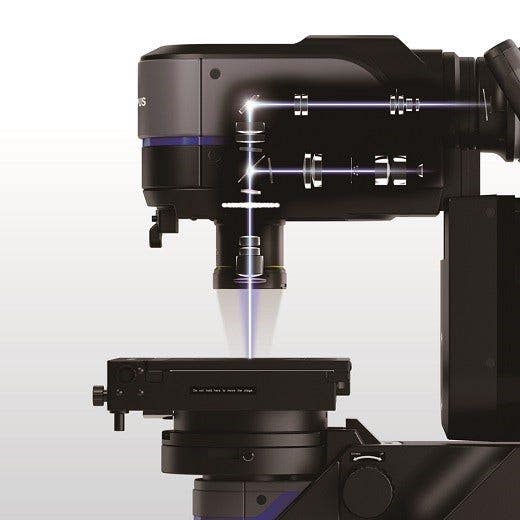

Zuverlässige Ergebnisse
Garantierte* Messgenauigkeit und -präzision
- Zuverlässige Messergebnisse mit garantierter* Messpräzision
- Zuverlässige Messung durch Kalibrierung vor Ort
Unterstützte Modelle
* Um die XY-Genauigkeit zu garantieren, ist eine Kalibrierung erforderlich, die von einem Servicetechniker von Evident durchgeführt werden muss.

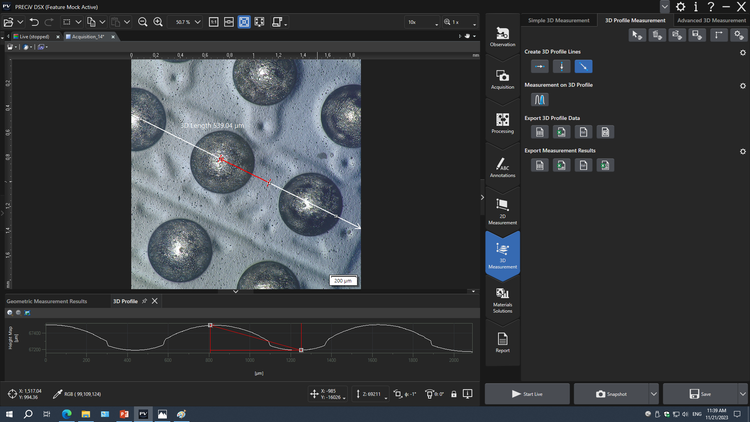

Schnelle und einfache Durchführung umfassender Messungen
Dank der verbesserten Analysefunktionen ist das DSX1000 Mikroskop ein leistungsstarkes und vielseitiges Prüfgerät.
- Unterstützt komplexe Messungen, beispielsweise die Messung von Profilen, Abstufungen auf der Oberfläche, Oberflächenrauheit und mehr.
- Schnellere Analysen mit erweiterten, benutzerfreundlichen Funktionen
Unterstützte Modelle
5 Vorteile der Mikroskop-Serie DSX1000 gegenüber herkömmlichen Mikroskopen
DSX1000 Mikroskop:
Komplette Prüfung mit nur einem bedienerfreundlichen System
Konventionelle Mikroskope
Komplette Prüfung werden zwei konventionellen Mikroskopmodelle mit geringer und starker Vergrößerung benötigt
DSX1000 Mikroskop:
Hohe Auflösung und langer Arbeitsabstand in einem Objektiv
Konventionelle Mikroskope
Auflösung verringert sich mit zunehmender Vergrößerung
DSX1000 Mikroskop:
Betrachtung ungleichmäßiger Proben, ohne sie zu beschädigen
Konventionelle Mikroskope
Objektiv mit kurzem Arbeitsabstand kann Probe beschädigen
DSX1000 Mikroskop:
Alle 6 Mikroskopieverfahren sind mit allen Vergrößerungen einsetzbar
Konventionelle Mikroskope
Nur ein oder zwei Mikroskopieverfahren, was die Erkennung in Proben einschränkt
DSX1000 Mikroskop:
Garantierte Genauigkeit und Wiederholbarkeit bei allen Vergrößerungsstufen
Konventionelle Mikroskope
Messpräzision ist nicht garantiert
Zuverlässiger Service und Support
Von der Kalibrierung bis zur Schulung bieten wir ein breites Portfolio an Serviceleistungen, um die optimale Geräteleistung aufrechtzuerhalten. Serviceverträge von Evident sind:
- Unkompliziert: So können Sie sich ganz auf Ihr Hauptgeschäft konzentrieren.
- Effizient: In Ihrem Auftrag planen wir vorbeugende Wartungsarbeiten und Kalibrierungen.
- Kosteneffizient: So können Sie während der gesamten Vertragslaufzeit Kosten einsparen.
Anwendungsbeispiele für das DSX1000
Verbesserte Prüfgeschwindigkeit, Effizienz und Sicherheit für Prüfungen

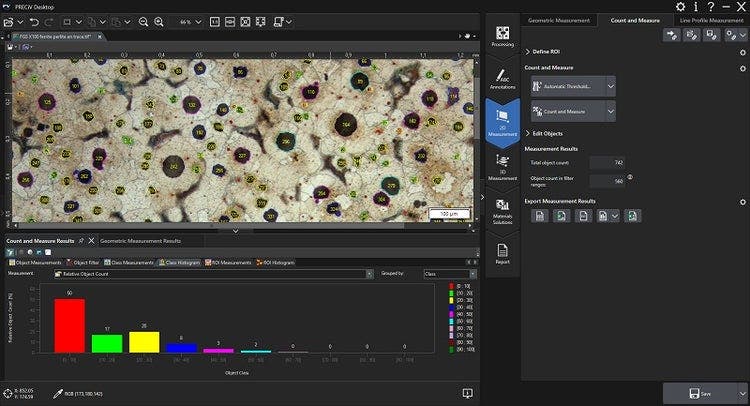

PRECiV DSX
PRECiV ist unsere einheitliche Bildanalysesoftware zur Steuerung aller unserer Industriemikroskope und des Zubehörs. Die bedienerfreundliche Software ermöglicht schnelle, effiziente Prüfabläufe für quantitative 2D-/3D-Messungen und Bildanalysen sowie fortschrittliche Materiallösungen.
Spezifikationen
| DSX10-SZH | DSX10-UZH | |||
| Optisches System | Optisches System | Telezentrisches optisches System | ||
| Zoom-Verhältnis | 10X (motorgesteuert) | |||
| Zoom-Vergrößerungsmethode | Motorgesteuert | |||
| Kalibrierung | Automatisiert | |||
| Objektivvorrichtung | Codierte Objektivrevolver für den schnellen Wechsel aktualisieren automatisch die Angaben zu Vergrößerung und Sehfeld | |||
| Maximale Gesamtvergrößerung (auf einem 27 Zoll Monitor, 1:1 Darstellung, bei 100% Bildvergrößerung) |
9637X | |||
| Arbeitsabstand | 66,1 mm–0,35 mm | |||
| Genauigkeit und Wiederholbarkeit (X-Y-Ebene) | Genauigkeit*1 | ± 3 % | ||
| Wiederholbarkeit 3σn-1 | 2% | |||
| Wiederholbarkeit (z-Achse)*2 | Wiederholbarkeit σn-1 | 1 μm | ||
| Kamera | Bildsensor | 1/1,2 Zoll, 2,35 Mio. Pixel Farb-CMOS | ||
| Kühlung | Peltier-Kühlung | |||
| Bildfrequenz | 60 F/s (max.) | |||
| Niedrig | 960 × 600 (16:10) | |||
| Medium | 1600 × 1200 (4:3) 1920 × 1080 (16:9) 1920 × 1200 (16:10) 1200 × 1200 (1:1) |
|||
| Hoch (Pixel-Shift-Modus) | 2880 × 1800 (16:10) | |||
| Super hoch (Pixel-Shift-Modus) | 5760 × 3600 (16:10) | |||
| 3CMOS-Modus (hohe Qualität | Nicht verfügbar | Verfügbar (nur im Modus Hoch und Super Hoch) | ||
| Beleuchtung | Farblichtquelle | LED | ||
| Lebensdauer | 60000 Stunden (Designwert) | |||
| Mikroskopie | HF (Hellfeld) | Standard | ||
| OBQ (Schrägbeleuchtung) | Standard | |||
| DF (Dunkelfeld) | Standard LED-Ringbeleuchtung in vier Bereiche aufgeteilt |
|||
| MIX (Hellfeld + Dunkelfeld) | Standard Gleichzeitige Betrachtung mit HF + DF |
|||
| PO (Polarisation) | Standard | |||
| DIC (Differenzieller Interferenzkontrast) | Nicht verfügbar | Standard | ||
| Kontrast | Standard | |||
| Schärfentiefe | Nicht verfügbar | Standard | ||
| Durchlicht | Standard*3 | |||
| Scharfeinstellun | Fokussierung | Motorgesteuert | ||
| Hub | 101 mm (motorgesteuert) | |||
*1 Kalibrierung durch einen Servicetechniker von Evident oder dem Händler erforderlich. Um die XY-Genauigkeit zu garantieren, ist die Kalibrierung mit DSX-CALS-HR (Kalibrierprobe) erforderlich. Zur Ausstellung eines Zertifikats bedarf es der Kalibrierung durch einen Kalibrierungsspezialisten von Evident.
*2 Mit einem Objektiv für 20X oder mehr.
*3 Optionale DSX10-ILT erforderlich.
| Objektiv | DSX10-SXLOB | DSX10-XLOB | UIS2 | |
| Objektiv | Maximale Probenhöhe | 50 mm | 115 mm | 145 mm |
| Maximale Probenhöhe (Freiwinkel-Betrachtung) |
50 mm | |||
| Parfokalabstand | 140 mm | 75 mm | 45 mm | |
| Objektivvorrichtung | Integriert im Objektiv | Verfügbar | ||
| Gesamtvergrößerung (auf einem 27 Zoll Monitor, 1:1 Darstellung, bei 100% Bildvergrößerung) |
27 – 1927X | 58 – 7710X | 34*4 – 9637X | |
| Tatsächliches Sichtfeld (μm) | 19,200 µｍ – 270 µｍ | 9,100 µｍ – 70 µｍ | 17,100 µｍ – 50 µｍ | |
| Adapter | Diffusionsadapter (optional) | Verfügbar | Nicht verfügbar | |
| Adapter zur Reflexionsvermeidung (optional) | Verfügbar | Nicht verfügbar | ||
| Objektivvorrichtung | Anzahl Objektive, die befestigt werden können: | Bis zu 1 Objektiv (Objektiv mit integrierter Vorrichtung) |
max. 2 Objektive | |
| Objektivaufbewahrung | Drei Objektivvorrichtungen können verstaut werden. | |||
*4 Gesamtvergrößerung (max.) mit MPLFLN1.25X
| Tisch | DSX10-RMTS | DSX10-MTS | U-SIC4R2 |
| XY-Tisch: motorgesteuert/manuell | Motorgesteuert (mit Rotationsfunktion) | Motorgesteuert | Manuell |
| XY-Hub | Hubautomatikmodus: 100 mm × 100 mm Rotationsautomatikmodus: 50 mm × 50 mm |
100 mm × 100 mm | 100 mm × 105 mm |
| Rotationswinkel | Hubautomatikmodus: ± 20° Rotationsautomatikmodus: ± 90° |
Nicht verfügbar | |
| Anzeigerotationswinkel | GUI | Nicht verfügbar | |
| Belastung | 5 kg | 1 kg | |
| Stativ | DSX-UF | DSX-TF |
| Z-Achsen-Hub | 50 mm (manuell) | |
| Betrachtung mit Schwenkwinkeln | Nicht verfügbar | ± 90° |
| Schwenkwinkelanzeige | Nicht verfügbar | GUI |
| Schwenkwinkelmethode | Nicht verfügbar | Manuell, Fixier-/Einstellhebel |
| Messung | Standard | Grundlegende interaktive Messungen |
| 3D-Linienprofilmessung und einfache 3D-Messungen | ||
| 2D-Linienprofilmessungen | ||
| Erweiterte interaktive Messung, einschließlich automatischer Kantenerkennung und Hilfslinien | ||
| Kennzeichnung neuronale Netze | ||
| Live AI | ||
| Offline-EFI, Offline-Panoramaaufnahmen | ||
| Filter zur Bildverbesserung | ||
| Optional | 3D-Analyse-Anwendung* | |
| Count and Measure (Zählen und Messen) | ||
| Training neuronaler Netze | ||
| Materials Solutions | ||
| Automatische Kantenmessung | ||
| Partikelanalyse | ||
| Analyse des Oberflächenwinkels von Kugeln/Zylindern | ||
| Analyse mehrerer Daten** |
*Erfordert PV-3DAA.
**Erfordert Software zur Unterstützung beim gesamten Experiment (OLS51-S-ETA).
| Bildschirm | 27 Zoll Flachbildschirm |
| Auflösung | 1920 (H) × 1080 (V) |
| Gesamtsystem | System mit aufrechtem Stativ | System mit schwenkbarem Stativ |
| Gewicht (Stativ, Objektiv, motorgesteuerter Tisch, Anzeige und Konsole) | 43,7 kg | 46,7 kg |
| Leistungsaufnahme | 100 V–120 V/220 V–240 V, 1,1 A/0,54 A, 50 Hz/60 Hz | |
Applications
DSX1000 Anwendungen
Prüfung der Oberfläche von Bremsbelägen mit einem Mikroskop
Die Oberfläche eines Bremsbelags beeinflusst die Leistung, einschließlich Bremskraft, Hitzebeständigkeit, Geräusch- und Wärmeentwicklung. Mikroskope werden verwendet, um die korrekte Durchmischung der Komponenten für Bremsbeläge zu überprüfen.
Automobilindustrie
Prüfung von Bonddraht mit einem Mikroskop
Mikroskope sind effektive Werkzeuge für die Analyse von Fehlern, wie Beschädigung der Leiter, abweichenden Drahtabständen, Haftverlust und Migration, die während des Verbindens auftreten können.
Elektronische
Bauteile
IC/Wafer
