Notas de aplicación
Medición dimensional de perforaciones en una caja de cartón
Medición de la forma a escala micrométrica con un microscopio láser
«Cremallera» de una caja de cartón
1. Aplicación
Los alimentos suelen envasarse en cajas de cartón. Muchas de estas cajas tienen una perforación conocida como «cremallera» (o zipper del inglés) en el área de apertura. Después de abrir la cremallera, la caja puede abrirse fácilmente a lo largo de la perforación, permitiendo acceder a su contenido. Gestionar la profundidad y el ángulo de las perforaciones es importante para garantizar que la cremallera pueda rasgarse a la perfección.
2. Solución Olympus
El microscopio de escaneo láser en 3D LEXT de Olympus combina varias imágenes del sistema óptico confocal para poder permitir observar formas 3D con altos niveles de precisión, incluso para perforaciones muy profundas. Gracias a la lente del objetivo especial con altas aperturas numéricas y un sistema óptico dedicado que obtiene un rendimiento máximo del láser semiconductor de 405 nm, el microscopio LEXT puede capturar el perfil de una pendiente acusada con claridad. LEXT también es un microscopio óptico, por lo que los usuarios pueden adquirir imágenes en color y en 3D simultáneamente. La información de color de la caja de cartón puede superponerse en la perforación para mejorar el efecto visual. Los resultados de medición obtenidos por el microscopio LEXT también pueden usarse para ajustar las dimensiones de la hoja de corte usada para hacer las perforaciones, lo que ayuda a producir productos que son fáciles de abrir e intuitivos.
Imágenes

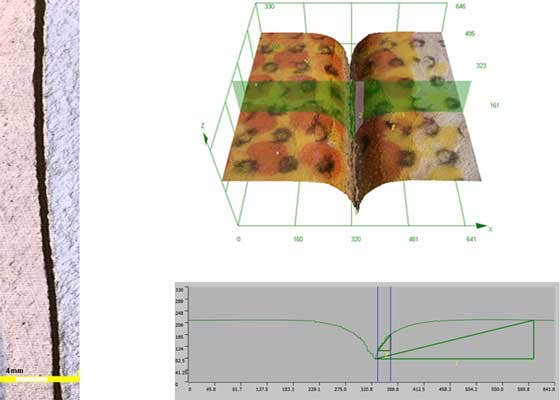

(1) Muestra 1

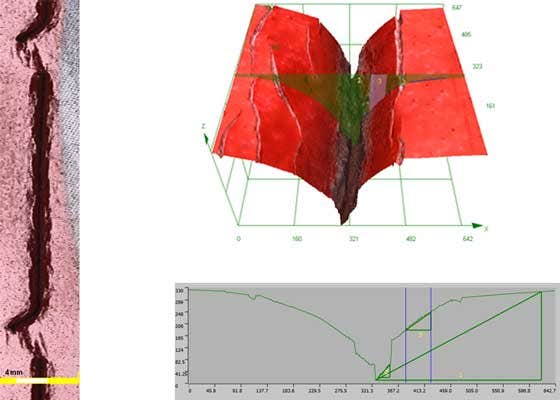

(2) Muestra 2

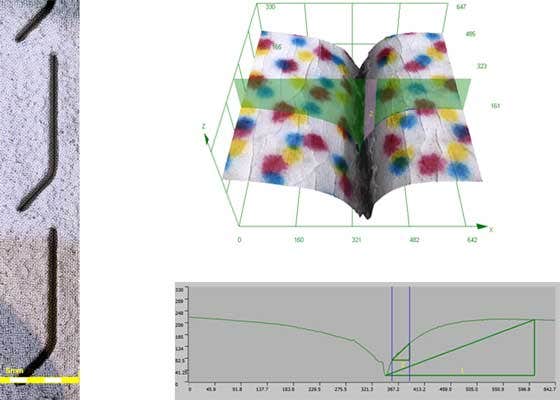

(3) Muestra 3
