Notas de aplicación
Medición de rugosidad del asiento de una válvula de motor usando un microscopio láser
Válvula de motor
Aplicación
Las válvulas son necesarias en los motores de combustión interna para garantizar la salida de los gases de combustión o la admisión de la mezcla combustible-aire mediante el cierre de los puertos de admisión y escape de la cámara de combustión. Para asegurarse de que cada válvula se cierre en el puerto asociado de la manera más completa posible, la superficie de contacto del asiento de la válvula debe ser pulida para aumentar la planitud. La planitud debe medirse para determinar si se encuentra dentro de las tolerancias.
Con frecuencia, se utiliza un controlador de rugosidad de tipo contacto para medir la planitud de la superficie de contacto. Sin embargo, el controlador de rugosidad de tipo contacto solo puede ofrecer los datos de rugosidad lineal y cada vez se demandan datos de rugosidad planar más fiables.
Solución Olympus
Las mediciones de rugosidad con el microscopio de escaneo láser confocal 3D LEXT OLS5000 proporcionan datos de rugosidad planar mucho más precisos que los datos de rugosidad lineal.
Características del producto
- Dado que la rugosidad se mide usando el plano, es posible obtener datos de rugosidad más precisos.
- Las imágenes en color, las imágenes láser y los datos de perfil 3D pueden obtenerse al mismo tiempo al ampliar el rango analítico.
Imágenes

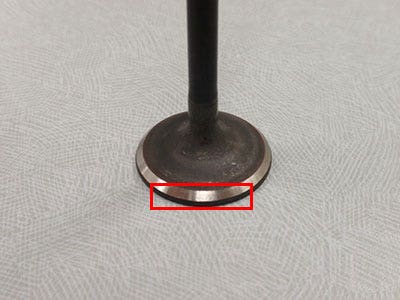

Superficie de contacto del asiento de la válvula

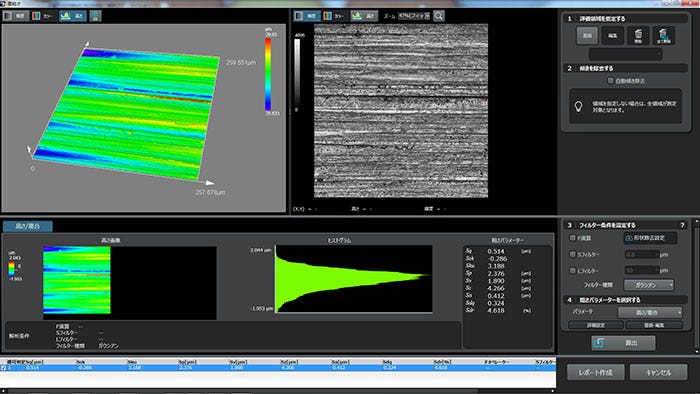

Medición de la rugosidad planar para el contacto del asiento de la válvula
Productos para la aplicación
LEXT OLS5500
Perfilómetro óptico 3D híbrido
- Mediciones de superficie trazables de nanómetros a micrómetros
- Microscopía de escaneo láser (LSM), interferometría de luz blanca (WLI) y microscopía de variación de enfoque (FVM) en una sola plataforma premiada
- Primer perfilómetro óptico 3D que ofrece precisión y repetibilidad* garantizadas para mediciones LSM y WLI.
- El modo WLI ofrece una capacidad de procesamiento de mediciones hasta 40 veces superior a la de la LSM convencional.
- Precisión excepcional en todas las superficies gracias a óptica de ingeniería propia
- Interfaz intuitiva y automatización inteligente que agilizan la operación para usuarios de todos los niveles
- Flujos de trabajo de alta capacidad de procesamiento optimizados con IA mediante la integración con el software PRECiV™
* Basado en la investigación interna de Evident a octubre de 2025. La exactitud y repetibilidad garantizadas solo se aplican si el dispositivo se ha calibrado según las especificaciones del fabricante y se encuentra libre de defectos. La calibración la debe llevar a cabo un técnico de Evident o un especialista autorizado por Evident.
LEXT OLS5100
El microscopio de escaneo láser LEXT™ OLS5100 combina precisión y rendimiento óptico a un nivel excepcional junto con herramientas inteligentes que facilitan su uso. Las tareas de medición precisa y submicrométrica con respecto a la forma y la rugosidad superficial son rápidas y eficientes, lo que simplificará su flujo de trabajo y proporcionará datos de alta calidad en los que puede confiar.
