Notas de aplicación
Evaluación de la forma de un orificio de ventilación en tapas de botellas de plástico
Mediciones de la forma a escala micrométrica con un microscopio láser
Tapas para botellas de plástico
(1) Aplicación
La botellas de plástico son muy comunes. Y, debido a su uso como contenedores de bebidas, su saneamiento e higiene son controlados rigurosamente. Algunas tapas de botella presentan un pequeño corte en el lado, llamado orificio de ventilación, y está diseñado para limpiar la corona de la botella. Cuando la tapa se dota de este corte, el área rosca de la corona puede ser limpiada al remojar la tapa después de haber llenado la botella y puesto la tapa. Cuando el contenido de la botella se calienta bajo condiciones de alta temperatura, activa la abertura de este agujero, permitiendo el ingreso de agua en él. El agua lava la corona y se drena a partir de la parte inferior de la tapa. Puesto que el corte define cuán grande será su abertura, es importante observar su tamaño y condición.
(2) Solución Olympus
El microscopio de escaneo láser 3D LEXT OLS5000 usa un sistema óptico confocal para combinar múltiples imágenes con información de altura enfocada, facilitando así las mediciones de perfil en 3D de alta resolución y la adquisición de imágenes claras de alta resolución. Gracias a sus lentes de objetivo especiales de gran apertura numérica y a un sistema óptico dedicado, que maximiza el rendimiento a partir su láser semiconductor de 405 nm, el sistema OLS5000 puede capturar el perfil del corte con una pendiente de profundidad pronunciada. El modo mosaico permite capturar datos del corte más allá del campo de visión del microscopio. Adicionalmente a la observación, el microscopio también favorece la evaluación cuantitativa, incluyendo la medición del ancho o longitud del corte, mediante datos de alta precisión, efectivos para controles de calidad.
Imágenes

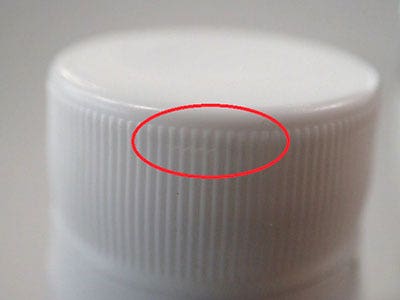

(1) Orificio de ventilación

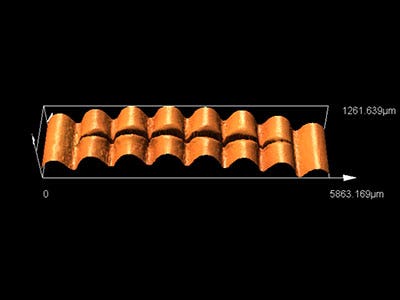

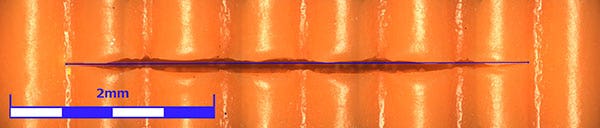

(2) Imagen microscópica.{Objetivo con laminación de lente 10 × 5 × 1; campo de visión efectivo: 5860 µm × 1260 µm)

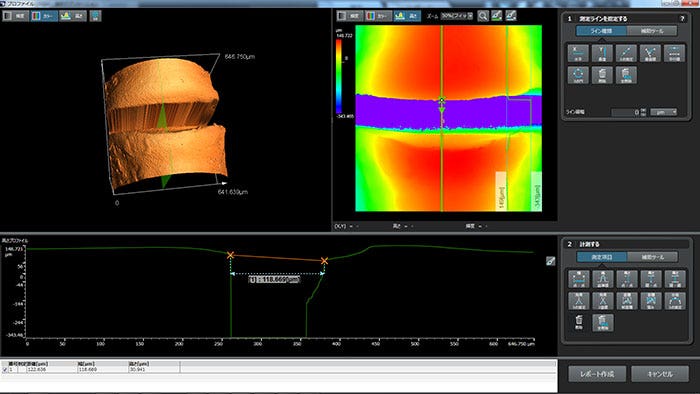

(Objetivo 20×; campo de visión efectivo: 640 µm)
