Evaluación del perfil superficial en anillos de cuña/medición de forma 3D sin contacto usando un microscopio láser
Aplicación
En diversas áreas, como en la de los componentes de maquinarias, automóviles y estructuras, se utiliza un anillo de cuña a modo de separador para ajustar la altura o la separación de los productos. El grosor, el tamaño y el material de estos anillos difieren en gran medida, y uno de los más finos presenta cerca de 5 μm de espesor. Los anillos suelen ser fabricados con hierro, acero inoxidable, aluminio, cobre y latón.
Estos anillos de cuña son requeridos principalmente para arreglar un vacío entre las piezas o para estabilizar la resistencia de contacto. Uno de los criterios para determinar su calidad es a través de su perfil superficial, el cual debe ser controlado durante el proceso de fabricación. Y, los fabricantes deben crear anillos que sean lo más lisos posible. La medición del perfil superficial se basa en la evaluación de la rugosidad superficial en lugar de la rugosidad lineal convencional.
Solución Olympus
El microscopio de escaneo láser 3D LEXT de Olympus permite ejecutar mediciones 3D sin contacto con altos niveles de resolución y precisión. Los usuarios pueden medir con precisión el perfil de la profundidad (o altura) de las irregularidades superficiales y la rugosidad superficial. Por eso, las mediciones de rugosidad milimétricas de larga línea y sin contacto pueden ser usadas para las dimensiones de longitud empleando el modo de rugosidad debido a que la superficie del anillo es uniforme. Los datos de rugosidad de la dimensión de larga longitud permiten correlacionar los datos con un medidor de rugosidad a contacto. Además, el diámetro del punto del láser es inferior al diámetro de la punta de un lapicero óptico, de forma que los usuarios pueden medir con precisión las irregularidades más diminutas.

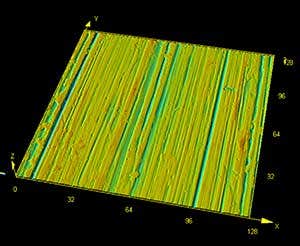

Superficie de un anillo de cuña
Lente del objetivo 100X con zoom (aumento) de 1X
