Notas de aplicación
Evaluación de perfil superficial para pulverización térmica/medición de rugosidad superficial usando un microscopio láser
Aplicación
El pulverizado térmico es una técnica usada para la modificación de superficies. El material que va a ser pulverizado sigue un proceso de calentamiento inicial hasta adquirir una consistencia casi fundida. Después, se pulveriza el material calentado en el objeto de destino a alta velocidad para formar un revestimiento. Los poros de aire que se forman en este revestimiento crean una superficie resistente al choque térmico y la impregnación. El pulverizado térmico puede aplicarse a diversos materiales como los metales, las cerámicas y los plásticos. Asimismo, el material pulverizado también puede ser un metal, una aleación o una cerámica. No se produce un efecto térmico en el objeto de destino y no existen limitaciones en cuanto a las dimensiones del objetivo.
El chorro de arena se utiliza para raspar la superficie del sustrato y potenciar la adhesión entre el sustrato y las partículas pulverizadas. Posteriormente, se debe evaluar la rugosidad de la superficie arenada y la superficie resultante después de la pulverización térmica. Si las irregularidades superficiales son diminutas, puede que resulte difícil medir la parte inferior de una superficie cóncava usando instrumentos de medición de rugosidad convencionales a contacto.
Solución Olympus
El microscopio de escaneo láser 3D LEXT de Olympus permite observar un sustrato con alta resolución y alta definición, antes de aplicar la pulverización térmica, y la superficie resultante después de la pulverización térmica. El LEXT permite adquirir fácilmente datos tridimensionales sin contacto para medir la rugosidad superficial de forma cuantitativa.
| Pulverizado térmico de la alúmina | Pulverizado térmico de carburo de tungsteno | |
| Superficie de sustrato |
|
|
| Superficie después de pulverización térmica |
Lente del objetivo 20X con zoom (aumento) de 1x |
Lente del objetivo 20X con zoom (aumento) de 1x |
Productos relacionados
LEXT OLS5500
Perfilómetro óptico 3D híbrido
- Mediciones de superficie trazables de nanómetros a micrómetros
- Microscopía de escaneo láser (LSM), interferometría de luz blanca (WLI) y microscopía de variación de enfoque (FVM) en una sola plataforma premiada
- Primer perfilómetro óptico 3D que ofrece precisión y repetibilidad* garantizadas para mediciones LSM y WLI.
- El modo WLI ofrece una capacidad de procesamiento de mediciones hasta 40 veces superior a la de la LSM convencional.
- Precisión excepcional en todas las superficies gracias a óptica de ingeniería propia
- Interfaz intuitiva y automatización inteligente que agilizan la operación para usuarios de todos los niveles
- Flujos de trabajo de alta capacidad de procesamiento optimizados con IA mediante la integración con el software PRECiV™
* Basado en la investigación interna de Evident a octubre de 2025. La exactitud y repetibilidad garantizadas solo se aplican si el dispositivo se ha calibrado según las especificaciones del fabricante y se encuentra libre de defectos. La calibración la debe llevar a cabo un técnico de Evident o un especialista autorizado por Evident.

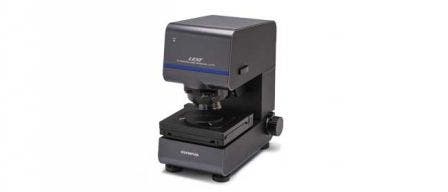

LEXT OLS5100
El microscopio de escaneo láser LEXT™ OLS5100 combina precisión y rendimiento óptico a un nivel excepcional junto con herramientas inteligentes que facilitan su uso. Las tareas de medición precisa y submicrométrica con respecto a la forma y la rugosidad superficial son rápidas y eficientes, lo que simplificará su flujo de trabajo y proporcionará datos de alta calidad en los que puede confiar.
