Rugosidad superficial de capsulas individuales de crema de café

Medición de la forma de una sección micrométrica con un microscopio láser

Capsula individual de crema de café

Aplicación

Muchas personas ponen crema o miel en su café ya sean cuando están en casa o en un restaurante. Algunos de estos líquidos se envasan en capsulas ( recipientes) de plástico pequeñas de forma individual. Antes de rellenarlas, las capsulas apiladas son retiradas una a una para después llenarlas con el líquido. Cuando las capsulas apiladas son retiradas usando una máquina, cada una es extraída fácilmente de la pila para facilitar el proceso de llenado. Por lo tanto, es importante medir la rugosidad superficial del área convexa de la capsula que entra en contacto directo con la siguiente de la pila para garantizar que cada capsula pueda ser extraída fácilmente por la máquina. Si la superficie es demasiado rugosa, estas capsulas pueden adherirse entre ellas.

Solución Olympus

El microscopio de escaneo láser 3D LEXT de Olympus permite medir fácilmente formas en 3D con altos niveles de resolución y precisión, lo que conlleva a ejecutar mediciones de perfiles precisas sobre la rugosidad de una superficie y la profundidad (o altura) de las irregularidades superficiales. El microscopio LEXT proporciona los mismos parámetros de rugosidad (en dos dimensiones) que los microscopios de contacto, generando resultados de medición que son compatibles con dichos microscopios. El microscopio LEXT también ofrece parámetros de rugosidad en tres dimensiones que cumplen con la norma ISO25178, proporcionando más información que la rugosidad de línea a través de una evaluación del área superficial mediante imágenes 3D y datos numéricos. Sería difícil para los microscopios convencionales a contacto medir con precisión las capsulas, ya que colocar el lápiz óptico en la parte superior del recipiente biselado o corrugado es complejo. Los microscopios de electrones de escaneo, usados principalmente para la observación, requieren depositar una capa metálica y tienen problemas para evaluar la rugosidad cuantitativamente. El microscopio LEXT resuelve todos estos problemas, al permitir mediciones sin contacto con magnificaciones altas y bajas sin perder de vista el área pequeña que se medirá y sin necesidad de deposición.

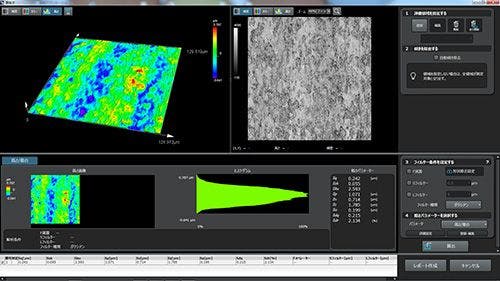

Medición de la rugosidad superficial
