Microscopios invertidos para ciencias de la vida y aplicaciones clínicas
Los microscopios invertidos presentan un diseño óptico con los objetivos situados debajo de la platina, lo que los hace ideales para observar cultivos, muestras en matraces yṣplacas de cultivo, y otras muestras que requieren imágenes estables y de alta resolución. Evident ofrece una amplia selección de microscopios invertidos para la investigación en ciencias de la vida y el diagnóstico clínico, diseñados para cubrir una amplia gama de aplicaciones, desde la obtención de imágenes de células vivas hasta la patología de rutina.
Nuestra gama de microscopios invertidos combina un rendimiento óptico avanzado, opciones de configuración flexibles y una ergonomía centrada en el usuario para respaldar flujos de trabajo de investigación exigentes y procedimientos clínicos críticos. Ya sea que esté estudiando la dinámica celular en el laboratorio o realizando procedimientos de FIV y otros estudios clínicos, las soluciones de microscopios invertidos de Evident garantizan resultados fiables y de alta calidad.
Figura 1 - Embrión de ratón. SOX1 (Cy3), CDX2 (verde), DAPI (azul). Cortesía de la Dra. Yingying Chen, del laboratorio de Naihe Jing
Figura 2 - Imagen microscópica de un ovocito durante un procedimiento de FIV.
Microscopios invertidos para ciencias de la vida

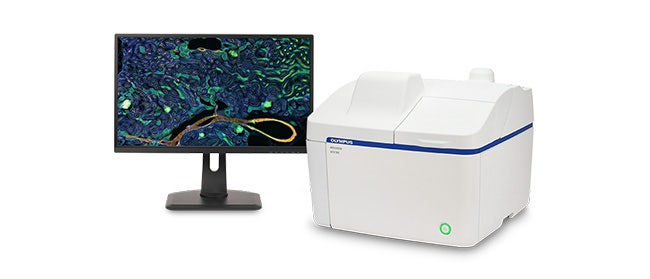

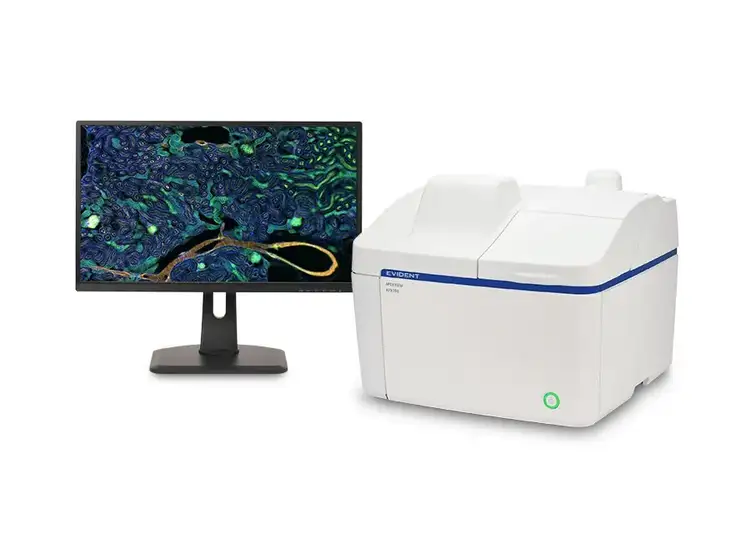

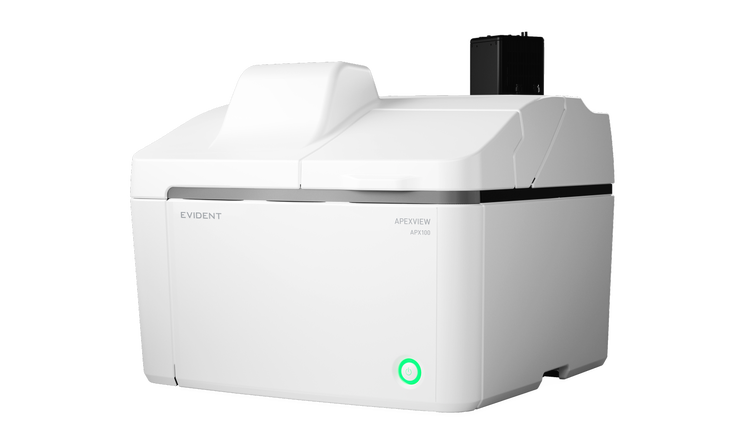

APX100
Microscopio de fluorescencia de sobremesa
El microscopio de fluorescencia de sobremesa APEXVIEW APX100 permite obtener imágenes de calidad profesional de forma rápida y sencilla. Equipado con la reconocida óptica de Evident, una interfaz de usuario intuitiva, una potente inteligencia artificial y un conjunto de funciones inteligentes, el sistema APX100 combina la facilidad de uso con datos de imagen de alta calidad para satisfacer sus necesidades de investigación.
- Sistema de microscopio todo en uno fácil de usar
- Imágenes de calidad de publicación en pocos clics
- Gestión de datos rápida y eficiente

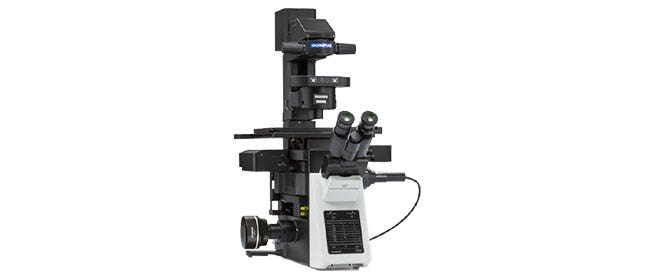

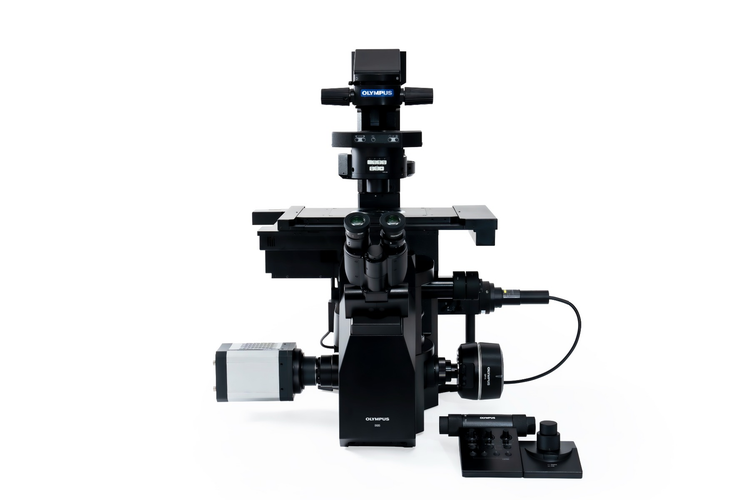

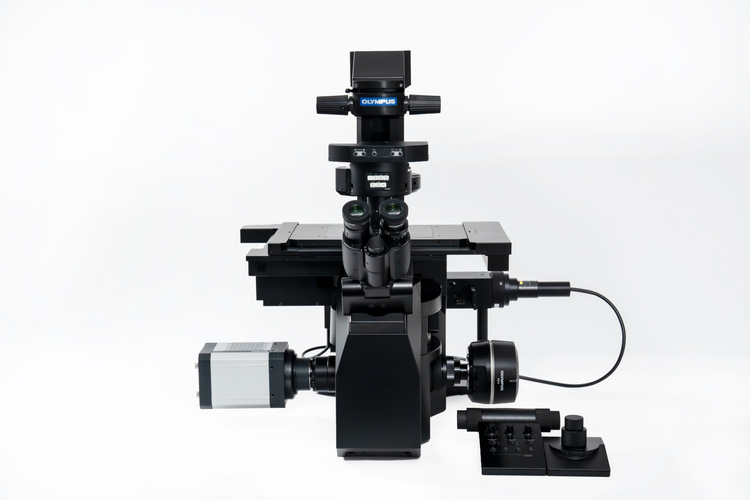

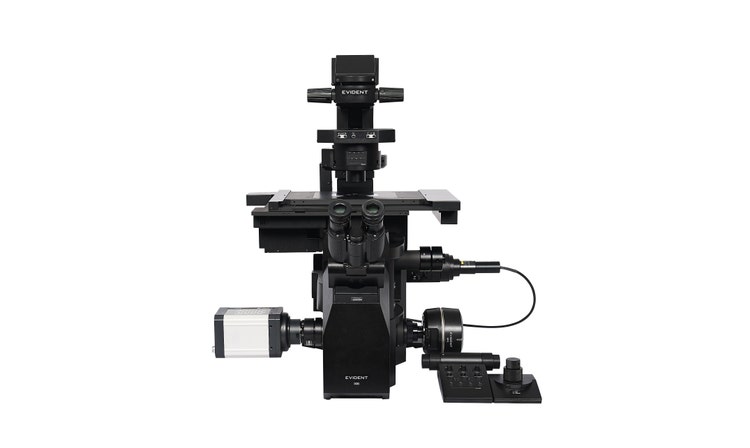

IXplore IX85
Plataforma de microscopio invertido motorizado
La plataforma IXplore™ IX85 ofrece una flexibilidad excepcional, lo que le permite diseñar y construir un sistema de imágenes de alto rendimiento adaptado a sus necesidades específicas de investigación. Con su arquitectura modular, número de campo (FN) líder en la industria de 26,5 mm y amplia compatibilidad con modalidades avanzadas de imagen, proporciona una base sólida que evoluciona junto con sus aplicaciones.

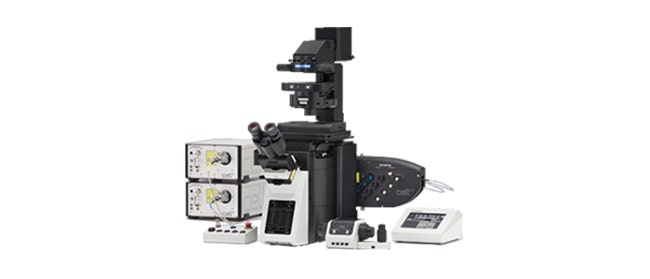

IXplore IX85 Pro
Sistema de microscopio invertido motorizado
Basado en la plataforma IXplore™ IX85, el sistema IXplore IX85 Pro está diseñado para flujos de trabajo de imágenes avanzadas y de gran capacidad. Combinando una integración de sistemas mejorada, adquisición automatizada y potentes capacidades de análisis, permite una obtención de imágenes multidimensional y de gran área de manera eficiente, con resultados consistentes y de alta calidad. Optimizado para aplicaciones exigentes como el ensamblaje multicolor y la obtención de imágenes de alto contenido, el IX85 Pro agiliza experimentos complejos, ayudándole a capturar, procesar y analizar más datos en menos tiempo.

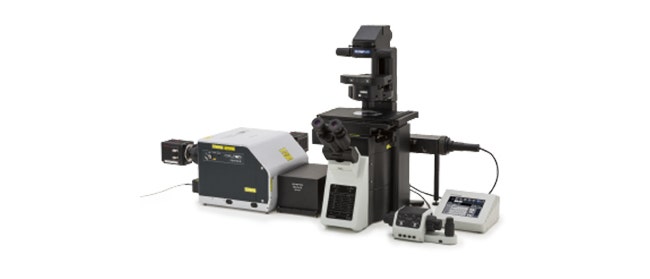

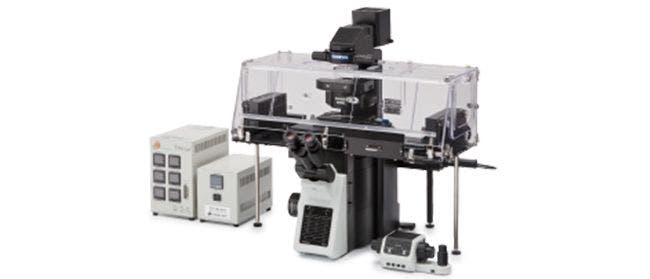

IXplore IX85 Live
Sistema de microscopio invertido motorizado
Diseñado para reducir el fotoblanqueo y la fototoxicidad, el sistema IXplore™ IX85 Live está optimizado para experimentos fisiológicos que incluyen la observación de células y tejidos vivos. Al ofrecer un control ambiental preciso y una mayor rigidez, favorece la viabilidad y estabilidad celular a largo plazo para aplicaciones de imágenes en lapso de tiempo, como la investigación en cáncer, células madre y cerebro.
- Mantenga el enfoque de forma precisa y fiable en experimentos de lapso de tiempo con el sistema de compensación de deriva Z TruFocus™.

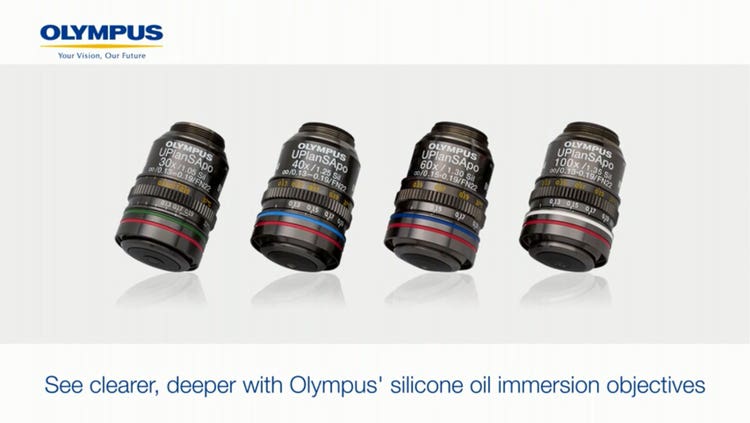

- Descubra la morfología real de sus células gracias a las ópticas de inmersión en silicona de Evident.

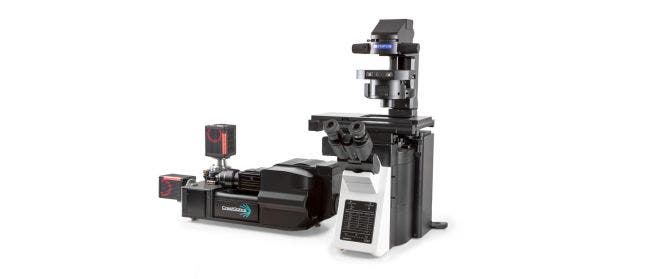

Serie IXplore IX85 Spin
Microscopios confocales de disco giratorio
Capture procesos biológicos rápidos y dinámicos a la velocidad requerida para obtener información en tiempo real. La serie IXplore™ IX85 Spin de microscopios confocales de disco giratorio está diseñada para proporcionar una obtención de imágenes de fluorescencia rápida y precisa en una amplia variedad de estudios de células vivas y de time-lapse. Al integrar las probadas tecnologías de disco giratorio de Yokogawa y CrestOptics con la plataforma adaptable IXplore IX85, estas soluciones combinan desempeño óptico, preparación para la automatización y flexibilidad de configuración dentro de un ecosistema de investigación escalable. Desde instalaciones centrales hasta laboratorios avanzados de biología celular y descubrimiento de fármacos, la serie Spin está diseñada para evolucionar junto con su investigación.

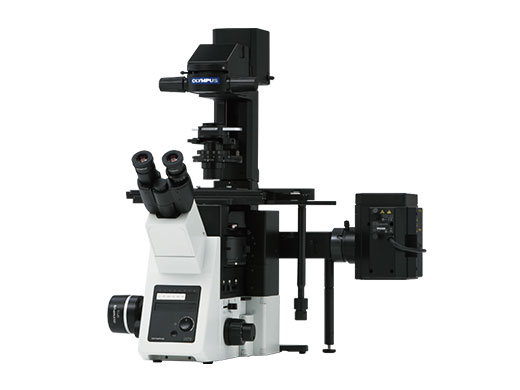

IXplore IX73
Sistema de microscopio compuesto
Optimizado para la obtención de imágenes de fluorescencia multicolor básicas y experimentos rutinarios, el sistema IXplore™ IX73 es fácil de operar y está diseñado ergonómicamente. Captura imágenes de alta calidad, ideales para publicar, y proporciona resultados precisos y reproducibles con altos aumentos. El flujo de trabajo simplificado y la facilidad de uso del sistema IXplore IX73 facilitan una amplia gama de aplicaciones de imagen estándar.
- Alta repetibilidad y precisión para tareas estándar de imagen
- Benefíciese de las mismas funcionalidades ópticas de los sistemas IXplore de alta gama
- Migre fácilmente a funcionalidad codificada y motorizada limitada para potenciar la reproducibilidad de experimentos

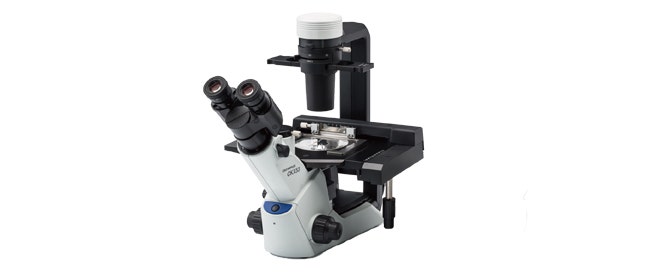

CKX53
Microscopio compacto para cultivo celular
El microscopio CKX53 facilita el flujo de trabajo en el cultivo de células y tejidos, simplificando pasos como la observación de células vivas, la toma de muestras y manipulación, la captura de imágenes y la observación de fluorescencia. Su sistema integrado de contraste de fase, diseño compacto y ergonómico, y rendimiento estable permiten una observación celular simple y eficiente en campo claro y fluorescencia. El soporte universal para muestras y la plataforma expandible permiten el uso de una amplia variedad de tipos y tamaños de contenedores para cultivo celular.
- Contraste de fase precentrado que se puede utilizar de 4x a 40x sin cambiar la placa de fase
- La técnica de contraste de inversión (IVC) brinda vistas tridimensionales de gran nitidez.
- Fluorescencia con corredera de 3 posiciones
- Visualice frascos de tejido multicapa de hasta 190 mm (7,5 pulgadas) de altura gracias al condensador fácilmente desmontable.
Microscopios invertidos clínicos

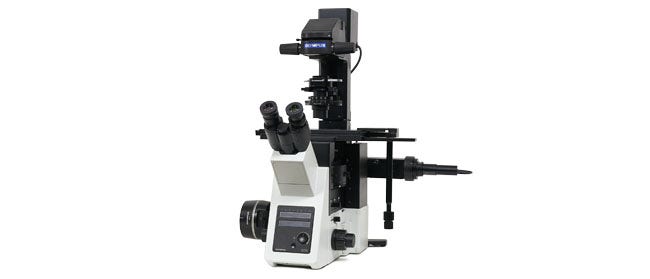

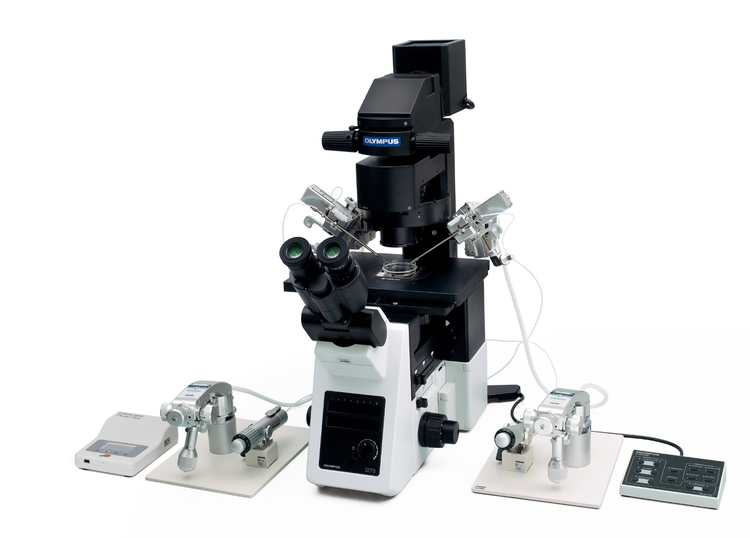

IX3-ICSI/IMSI
A medida que ha aumentado la demanda de aplicaciones de inyección intracitoplasmática de espermatozoides (ICSI), también lo ha hecho la carga de trabajo de microscopía que conlleva. Las soluciones de Evident para la tecnología de fertilización in vitro (FIV) ayudan a facilitar el flujo de trabajo de la ICSI, mejorando la velocidad y la eficiencia de cada procedimiento.
IXplore IX73
Optimizado para la obtención de imágenes de fluorescencia multicolor básicas y experimentos rutinarios, el sistema IXplore™ IX73 es fácil de operar y está diseñado ergonómicamente. Captura imágenes de alta calidad, ideales para publicar, y proporciona resultados precisos y reproducibles con altos aumentos. El flujo de trabajo simplificado y la facilidad de uso del sistema IXplore IX73 facilitan una amplia gama de aplicaciones de imagen estándar.
- Alta repetibilidad y precisión para tareas estándar de imagen
- Benefíciese de las mismas funcionalidades ópticas de los sistemas IXplore de alta gama
- Migre fácilmente a funcionalidad codificada y motorizada limitada para potenciar la reproducibilidad de experimentos
Aplicaciones de ciencias de la vida
Organoide. Faloidina (magenta), E-cadherina (amarillo).
Los sistemas de microscopía invertida Evident para ciencias de la vida están diseñados para satisfacer necesidades específicas de investigación y obtención de imágenes, desde la obtención de imágenes confocales rentables hasta la fluorescencia fácil de usar y la observación rutinaria de cultivos celulares. Si requiere técnicas especializadas como TIRF o una solución compacta de sobremesa, nuestros sistemas garantizan un rendimiento confiable, manejo intuitivo y resultados de alta calidad en una amplia gama de aplicaciones de ciencias de la vida.
Nuestra serie de microscopios invertidos IXplore™ se basa en las plataformas adaptables IXplore IX85 e IX73, ofreciendo soluciones de imagen escalables adaptadas a la investigación avanzada en ciencias de la vida. Desde imágenes confocales de alta velocidad hasta la observación a largo plazo de células vivas, cada sistema combina un alto rendimiento óptico con automatización y la modularidad para satisfacer las necesidades cambiantes de su laboratorio.
Los microscopios invertidos son herramientas esenciales en la investigación de las ciencias de la vida, ya que permiten la observación de alta resolución de células vivas y tejidos en recipientes de cultivo. Ampliamente utilizados en biología celular, descubrimiento de fármacos e investigación oncológica, respaldan aplicaciones críticas como el seguimiento celular, el análisis de viabilidad y el cribado de alto contenido en entornos fisiológicamente relevantes.
Biología celular
En biología celular, los microscopios invertidos se utilizan ampliamente para observar y analizar células vivas en cultivo, lo que permite a los investigadores estudiar la estructura, el comportamiento y las interacciones celulares en tiempo real. Su diseño permite un acceso sencillo a las muestras en matraces o placas, lo que facilita aplicaciones como ensayos de viabilidad celular, estudios morfológicos y la obtención de imágenes en time-lapse de procesos dinámicos como la división celular, la migración y la diferenciación.
Descubrimiento de fármacos
En el descubrimiento de fármacos, los microscopios invertidos son esenciales para evaluar las respuestas celulares a compuestos candidatos en condiciones fisiológicamente relevantes. Permiten la obtención de imágenes de alto rendimiento, el análisis de células vivas y la realización de ensayos cuantitativos para evaluar la eficacia, toxicidad y mecanismo de acción de los fármacos, respaldando decisiones informadas en todas las etapas del proceso de selección y desarrollo.
Investigación del cáncer
En la investigación del cáncer, se utilizan microscopios invertidos para estudiar el comportamiento, la proliferación y las interacciones de las células tumorales dentro del microambiente. Permiten la obtención de imágenes de células vivas, el análisis de cultivos en 3D y estudios de time-lapse que ayudan a los investigadores a investigar la progresión del cáncer, la metástasis y la respuesta al tratamiento a nivel celular.
Aplicaciones clínicas y de FIV
FIV/ICSI
En los procedimientos de FIV e ICSI, los microscopios invertidos proporcionan las imágenes de alta resolución y estabilidad necesarias para observar ovocitos, evaluar la morfología de los espermatozoides y realizar micromanipulaciones delicadas como la inyección de espermatozoides. Su diseño ergonómico y claridad óptica facilitan la manipulación precisa de gametos y embriones, lo que contribuye a garantizar la exactitude y la eficiencia durante todo el proceso de fecundación.
Preguntas frecuentes sobre microscopios invertidos
un microscopio compuesto y un microscopio invertido?
El término "compuesto" describe un principio de diseño óptico. Un microscopio compuesto utiliza dos o más conjuntos de lentes—un objetivo y un ocular—cuyas magnificaciones se multiplican para producir la imagen final. En el uso cotidiano de laboratorio, un microscopio compuesto se refiere a una configuración vertical: los objetivos por encima de la platina, el condensador y la fuente de luz por debajo, y la muestra colocada sobre un portaobjetos de vidrio. Este es el microscopio clásico que se encuentra en laboratorios de enseñanza, departamentos de patología clínica y de histología en todo el mundo.
En un microscopio invertido, los componentes ópticos están dispuestos en una configuración invertida. Conserva el mismo principio óptico que un microscopio compuesto—objetivo más ocular que crean la magnificación total—pero sitúa el objetivo debajo de la platina y el condensador y la fuente de luz encima. La disposición de los componentes implica que la luz transmitida se dirige desde arriba, y la imagen resultante se observa desde abajo. Esto hace que los microscopios invertidos sean adecuados para observar recipientes de cultivo celular, incluidos matraces de vidrio o placas de Petri donde las muestras se adhieren al fondo del recipiente.
| Característica | Compuesto (vertical) | Invertido |
| Posición del objetivo | Sobre la muestra | Debajo de la muestra |
| Luz/condensador | Debajo de la platina | Sobre la platina |
| Formato de muestra ideal | Portaobjetos de vidrio con cubreobjetos de vidrio | Placas de cultivo, matraces y placas de múltiples pocillos |
| Acceso superior a la muestra |
Bloqueado por el objetivo | Abierto |
| Aplicaciones típicas | Histología, patología, preparaciones teñidas | Creación de imágenes de células vivas, FIV, micromanipulación |
| Distancia de trabajo por encima | Limitada | Ilimitada |
| Coste | Generalmente más bajo |
Generalmente más alto |
| Centro de gravedad | Más alto | Más bajo (más estable) |
de un microscopio vertical?
un microscopio invertido?
Como se indicó anteriormente, un microscopio invertido es un microscopio con su fuente de luz transmitida y condensador por encima de la platina, apuntando hacia abajo, mientras que los objetivos y el revólver están por debajo de la platina, apuntando hacia arriba. Los microscopios invertidos de marco abierto, como nuestros sistemas IXplore™ Standard e IXplore Pro, son excelentes soluciones para laboratorios que buscan adaptar y personalizar un sistema según sus necesidades. Los sistemas funcionan con soluciones multimodales, como iluminadores TIRF o módulos confocales de disco giratorio, para ofrecer opciones de imagen flexibles. Cuando se utilizan microscopios invertidos de estativo abierto para la obtención de imágenes de fluorescencia, normalmente se requiere un cuarto oscuro específico para evitar interferencias de las luces de la sala.
Si no hay suficiente espacio para un cuarto oscuro dedicado, un sistema de fluorescencia invertido todo en uno y cerrado, como el microscopio de fluorescencia de sobremesa APEXVIEW™ APX100, es la mejor opción. Un microscopio de fluorescencia invertido todo en uno es un microscopio de investigación automatizado con un diseño de caja que permite a los usuarios capturar imágenes en condiciones de iluminación normales. Su flujo de trabajo automatizado elimina los pasos complejos que normalmente implica la configuración de un sistema avanzado de fluorescencia o confocal, y estos microscopios invertidos compactos y versátiles se pueden instalar prácticamente en cualquier lugar de un laboratorio o centro de investigación.
