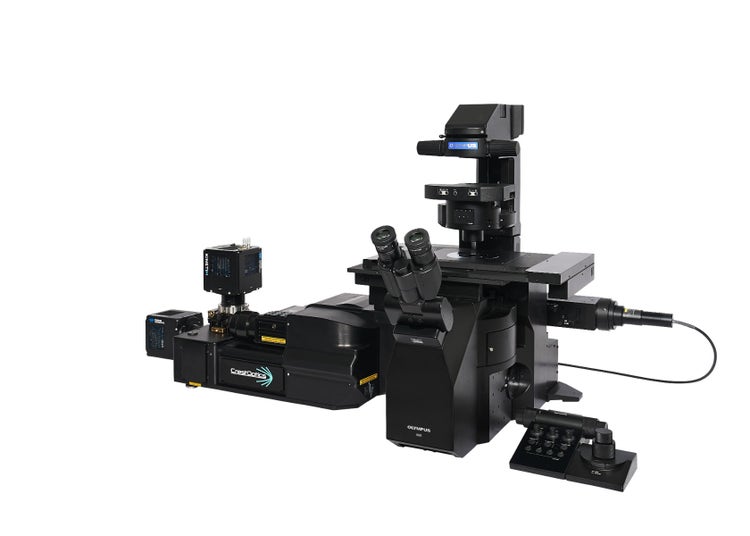

Sistema microscópico confocal de disco giratorio IXplore IX85 SpinXL
Vea y descubra más con rapidez a través del microscopio confocal de disco giratorio IXplore IX85 SpinXL. Gracias a un campo visual (FOV) sin paragón de 26,5 mm, capture la dinámica celular y cribe áreas más extensas con mayor rapidez. Procesamiento de imágenes preciso y delicado que respalda la viabilidad de la muestra y la uniformidad de la imagen.
Expanda su visión de la dinámica celular: Microscopio IXplore™ IX85 SpinXL
Vea y descubra más con rapidez a través del microscopio confocal de disco giratorio IXplore IX85 SpinXL. Gracias a un campo visual (FOV) sin paragón de 26,5 mm, capture la dinámica celular y cribe áreas más extensas con mayor rapidez. Procesamiento de imágenes preciso y delicado que respalda la viabilidad de la muestra y la uniformidad de la imagen.
- Agilidad a nivel de las tareas de todo un laboratorio por medio de una automatización inteligente y flujos de trabajo sencillos
- Compatibilidad con una amplia variedad de aplicaciones de procesamiento de imágenes y múltiples usuarios que equilibra velocidad, precisión y flexibilidad
- Evolución según sus necesidades de investigación gracias a una amplia escala de longitudes de onda, opciones de disco personalizadas y modalidades de digitalización expandibles
- Uso de la tecnología de disco giratorio de CrestOptics y la potencia de la plataforma IXplore IX85
Esferoides 3D de cáncer de mama epitelial. DAPI (azul). Pericentrina (amarillo).
Amplíe su visualización, optimice su observación
Optimizado para digitalizar imágenes de células vivas con delicadeza y sin demora, el IXplore IX85 SpinXL captura rápidamente reacciones dinámicas de procesos celulares con alta resolución. Éste reduce el tiempo de procesamiento de imágenes para grandes conjuntos de muestras, a fin de otorgarle todos los datos que necesita de forma más rápida.
Mayor adquisición en cada fotograma
Capture rápidamente más eventos dinámicos de procesos celulares, como la señalización del calcio, la actividad mitocondrial o el tráfico vesicular, en un solo cuadro.
- Campo visual (FOV) de 26,5 mm sin paragón
- Imagen con frecuencia de refresco de hasta 498 fps en cuadro completo (Full Frame)
- Procesamiento de imágenes simultáneo de doble canal
Esferoide HT-29 de 600 µm de diámetro adquirido usando un objetivo 25X.
DAPI (cian). Faloidina (rojo).
Mirada más amplia a la dinámica celular
El IXplore IX85 SpinXL no sólo acelera su proceso, ya sea si trabaja con muestras grandes y gruesas o placas multipocillo, sino que también le permite adquirir rápidamente cantidades masivas de datos.

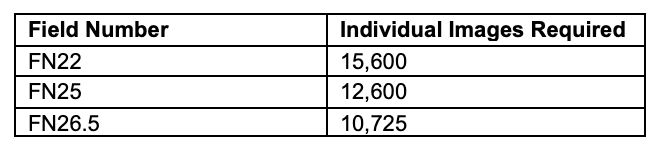

Respaldado por un número de campo (FN) sin paragón de 26,5 mm, es posible capturar tejidos de gran tamaño con 30 % menos de imágenes frente al campo visual FN22 y, con 15 % menos de imágenes, frente al FN25.*
Cerebelo de rata. Hoechst (azul), Calbindin (verde), MAP2 (naranja), MBP (rojo).
Vea más gracias a una digitalización NIR más natural
Las longitudes de onda en el infrarrojo cercano ofrecen una diversidad de ventajas para su procesamiento de imágenes:
- Penetración más profunda en el tejido debido a una menor dispersión de la luz
- Reducción de la autofluorescencia y de emisiones parásitas en sus muestras
- Procesamiento de imágenes más natural para tejidos vivos, con fototoxicidad reducida
- Multiplexación expandida
Colon de ratón de 586 µm de espesor.
Adaptable y preparado para cada investigador
El sistema IXplore IX85 SpinXL satisface una amplia variedad de aplicaciones gracias a su naturaleza flexible y modular, destinada a expandirse a medida que sus necesidades avanzan.
Más colores, más información
La multiplexación expansiva, de 405 a 730 nm, posibilita el uso de la longitud de onda idónea para sus fluorocromos e imágenes hasta en siete canales, incluido el infrarrojo cercano (NIR). Potenciado con el iluminador de diodo láser (LDI) de 89 North.
Neuronas. DAPI (azul), ATP5 (amarillo), vimentina (rojo), MAP2 (verde).
Ampliable a cámara dual
Por medio del procesamiento de imágenes de cámara dual, puede capturar múltiples canales de fluorescencia al mismo tiempo, lo que le permite obtener muchos más datos con mayor rapidez. Inicie con una sola cámara y pase a una nueva cantidad cuando esté listo.
Orgánulo (organoide). Faloidina (magenta). E-cadherina (amarillo).
Cofres de discos adaptados a sus aplicaciones
El IXplore IX85 SpinXL, indistintamente del tipo de muestra, ya sea gruesa, densa o rara, está hecho para satisfacer sus necesidades. Los cofres de discos están cerrados herméticamente para evitar que el polvo u otros contaminantes afecten la calidad de la imagen; y, además, los patrones de discos pueden modificarse según sea necesario.

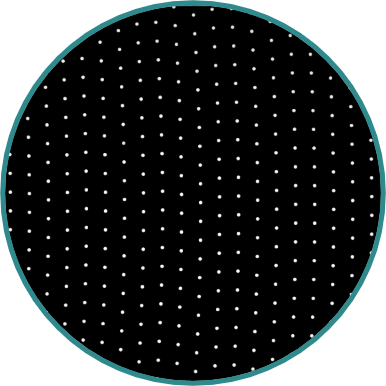

Disco estándar
50 µm: separación de 250 µm
Disco de alto rendimiento

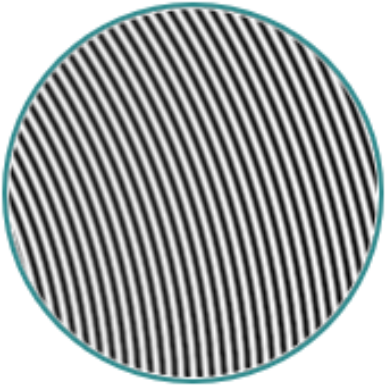

Espiral

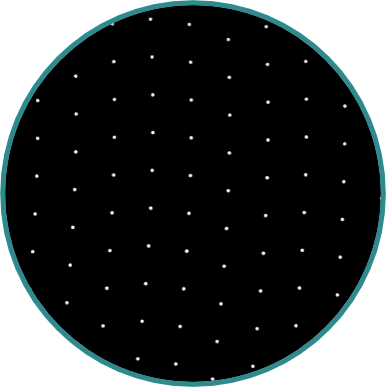

Disco de procesamiento de imágenes profundo
50 µm: separación de 400 µm
Distribución del trabajo que activa la eficiencia
Promueva la eficiencia con flujos de trabajo sencillos dedicados a laboratorios de alta actividad. Los flujos de trabajo agilizados del software cellSens™ facilitan una configuración y funcionamiento rápidos para que adquiera rápidamente las mejores imágenes provistas por el sistema.
Rendimiento optimizado, resultados confiables
Con la tecnología de disco giratorio de CrestOptics y la potencia de la plataforma IXplore IX85, el SpinXL está optimizado para el procesamiento de imágenes de alta resolución. Nuestra óptica de renombre mundial aumenta esta confianza, ya que equipa su laboratorio con un poderoso conjunto de herramientas para producir imágenes listas para publicación.
Su muestra bajo enfoque
Nuestro compensador de deriva en Z TruFocus™ mantiene su muestra enfocada sistemáticamente, lo que permite capturar imágenes multipunto en intervalos de alta precisión. Confíe en la calidad de sus resultados, ya sea si está llevando a cabo un procesamiento de células vivas prolongado o un cribado de placa de alta capacidad.
Cetuximab: Medicamento de anticuerpos - Alexa Fluor 647 (rojo). Células aniquilantes naturales: ZsGreen (verde). Detección de células muertas: DAPI (azul).

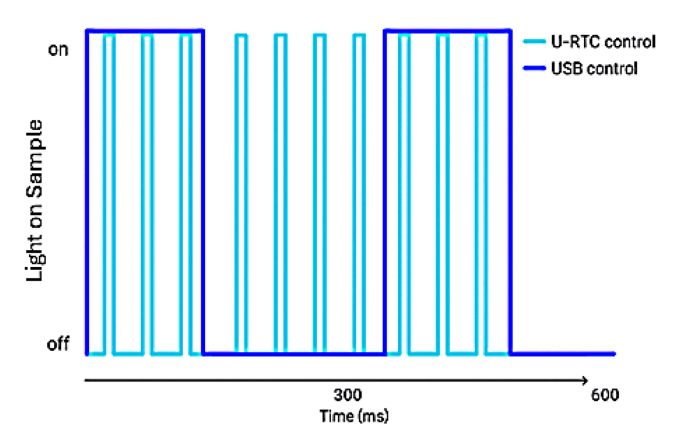

Coordinación de microsegundos
Nuestro controlador en tiempo real actúa como guía del sistema, asegurándose de que cada componente del sistema funcione en conjunto con una precisión de microsegundos.
- Ayuda a reducir el riesgo de daño en muestras.
- Proporciona datos temporales precisos
- Controla más dispositivos a través de 16 salidas TTL y 16 salidas analógicas
Objetivos optimizados
La amplia gama de objetivos de Evident puede satisfacer cualquier necesidad de investigación, impulsando su sistema de disco giratorio aún más.
Digitalización simplificada en medio de inmersión
Nuestro innovador objetivo de inmersión múltiple, dotado de la tecnología de almohadilla en gel de silicona [LUPLAPO25XS], combina toda la calidad y ventajas de nuestros objetivos de inmersión en aceite de silicona con la comodidad y usabilidad de los objetivos en seco.
Comparación de imágenes XYZ entre una lente de objetivo en gel de silicona LUPLAPO25XS (izq.) y una lente de objetivo en seco UPLXAPO20X (dcha.). Esferoide de células HeLa* aclarado (cian: núcleo; magenta: microtúbulos). Para obtener más información sobre el origen de las células HeLa, visite henriettalacksfoundation.org.
Calidad estable
Los objetivos X Line redefinen el rendimiento óptico en todas las aplicaciones. Beneficiándose completamente del FOV de 26,5 mm del sistema IXplore IX85 SpinXL, los objetivos X Line manejan una corrección excepcional a nivel de las aberraciones esféricas y cromáticas a través de un campo visual amplio. Mediante aperturas numéricas (A. N.) elevadas y una transmisión excepcional, estos proporcionan imágenes nítidas y uniformes.
Imágenes adquiridas con un objetivo X Line UPLXAPO60XO.
Laboratorio preparado para el futuro
Equipe su laboratorio con múltiples modos de procesamiento de imágenes y aplique las técnicas de TIRF, FRAP, SMLM y más en un solo microscopio.
Los profesionales en microscopía de Evident se asegurarán de que usted forme el sistema adecuado para su laboratorio. Personalice cada aspecto de su microscopio IXplore IX85 SpinXL, desde los láseres hasta los oculares.

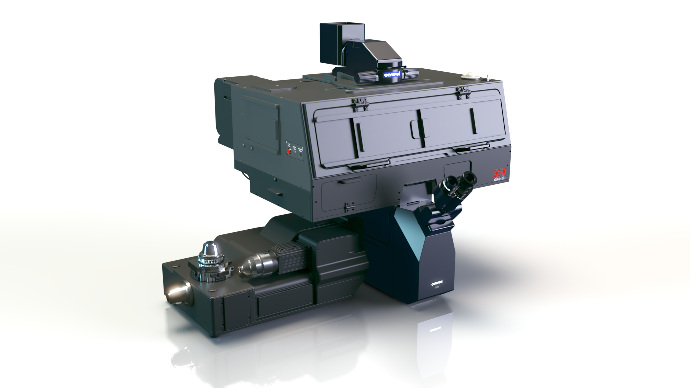

IXplore IX85 SpinXL con incubadora de Okolab.
Especificaciones
| Estativo del microscopio | IXplore IX85: IX85P1ZF, IX85P2ZF |
| Campo visual (FOV) | Hasta 26,5 mm en diagonal |
| Velocidad del disco | Hasta 15 000 rpm |
| Patrones de disco | Estenopo de 50 µm / separación de 250 µm Estenopo de 50 µm / separación de 400 µm Rendija de 50 µm Disponibilidad de patrones de disco personalizables |
| Resolución | Lateral ~230 nm (A. N. de 1.4) Axial ~600 nm (A. N. de 1.4) |
| Puertos de cámara | 2 |
| Frecuencia de refresco comprobada en el procesamiento de imágenes | Hasta 498 fps para el campo visual (FOV*) completo de 26,5 mm |
| Procesamiento de imágenes de campo amplio | Modo de derivación (bypass) motorizado |
| Rango espectral del escáner | Excitación: de 400 a 750 nm. Emisión: de 400 a 850 nm |
| Ruedas de filtros y control deslizante | Rueda de filtros dicroicos de tres posiciones Rueda de filtros de emisión de ocho posiciones Rueda de filtros de limpieza de cuatro posiciones Control deslizante de tres posiciones para cámara dual |
| Iluminación | Iris motorizado para minimizar la exposición de la muestra Serie de microlente dedicado a una iluminación uniforme |
| Fuente de luz | Iluminador de diodo láser (LDI) de 89 North; hasta 7 canales |
| Longitudes de láser disponibles | 405 nm; 445 nm; 470 nm; 488 nm; 520 nm; 530 nm; 555 nm; 577 nm; 640 nm; 730 nm** |
| Láser y control de escáner | USB; TTL |
| Software | cellSens Dimensions |
| Condiciones de instalación | Temperatura: de 23 ± 5 °C (de 73,4 a 9 °F). Humedad: humedad relativa (RH) de hasta el 70 % |
| Peso del escáner | 26 kg (57 lb) |
| Dimensiones del escáner (an. × l. × al.) | 357 × 606 × 225 mm (14 × 23,9 × 8,9 pulg.) |
| Conector de escáner para el IX85 | Montaje de propiedad |
*Captura ejecutada con una cámara Teledyne Kinetix usando el software cellSens.
**No todas las combinaciones de longitud de onda están disponibles como parámetro estándar.
Productos relacionados

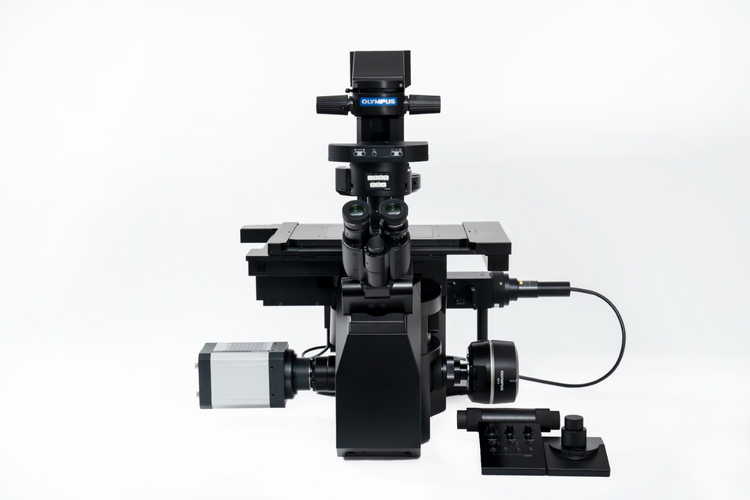

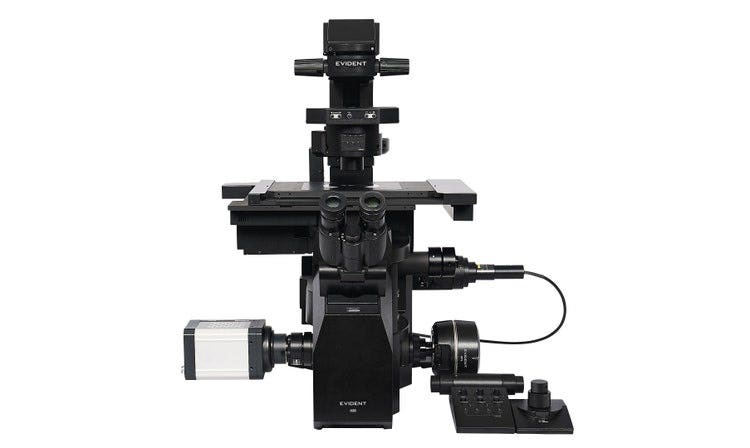

IXplore IX85
La plataforma IXplore™ IX85 otorga un nivel de personalización sin precedentes, lo que favorece el diseño o la configuración de un sistema de procesamiento de imágenes inteligente y de elevado rendimiento para cumplir con sus objetivos precisos. Dotado de un número de campo (FN) puntero de 26,5 mm, además de funciones de digitalización y flujos de trabajo avanzados, el microscopio IXplore™ IX85 destaca por permitirle más capturas novedosas a la vez que reduce los tiempos de adquisición.

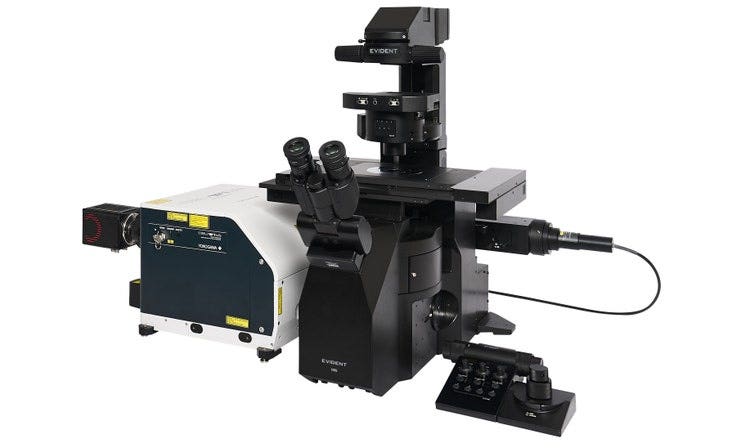

IXplore IX85 Spin
El sistema IXplore™ IX85 Spin presenta una unidad confocal de disco giratorio para habilitar una rápida adquisición de imágenes 3D, un amplio campo visual y una viabilidad celular prolongada en experimentos a intervalos. Los investigadores pueden usarlo para llevar a cabo un procesamiento de imágenes confocal 3D con alta resolución y contraste en profundidades aún mayores a fin de adquirir imágenes a partir de muestras aún más gruesas. El disco giratorio también permite reducir el fotoblanqueo y la fototoxicidad de las muestras bajo excitación.
Sistema de compensación de deriva en Z TruFocus™ que mantiene el enfoque en cada fotograma
Procesamiento de imágenes preciso en 3D con una recuperación de luz mejorada mediante los objetivos X Line™

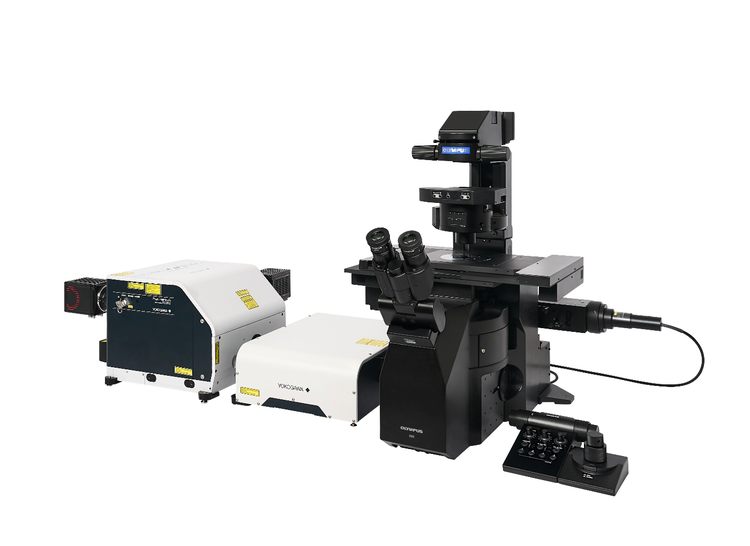

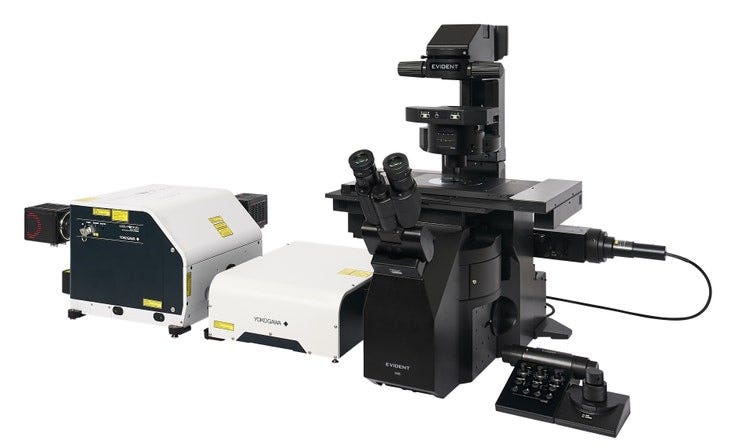

IXplore IX85 SpinSR
