Sistema microscópico de superresolución IXplore IX85 SpinSR
Capture reacciones dinámicas ultrapequeñas de procesos celulares con detalles asombrosos gracias al sistema microscópico de superresolución IXplore™ IX85 SpinSR. El IX85 SpinSR, cuyo diseño está dedicado a prolongar la viabilidad celular en experimentos a intervalo (time-lapse), conjuga adquisición rápida de imágenes, algoritmos avanzados y resolución XY de hasta 85 nm.
Detalles impresionantes, hallazgos más rápidos:

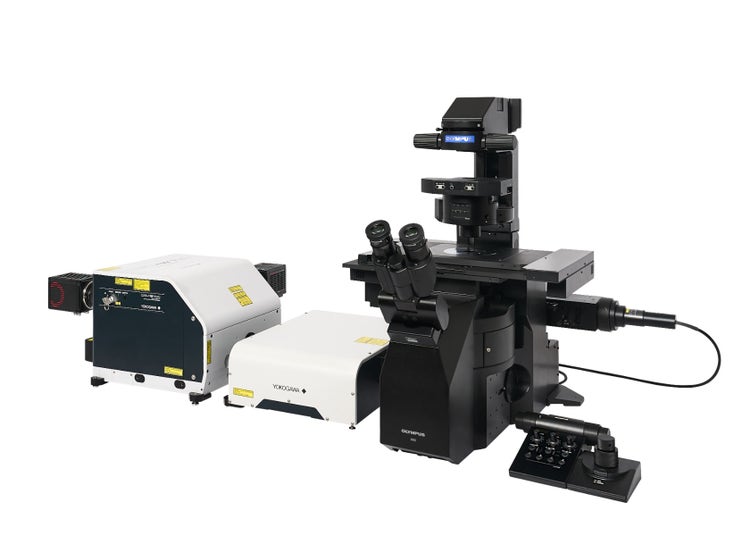

Microscopio IXplore™ IX85 SpinSR
Capture reacciones dinámicas ultrapequeñas de procesos celulares con detalles asombrosos gracias al sistema microscópico de superresolución IXplore™ IX85 SpinSR.
- Mayores descubrimientos a través de un procesamiento de imágenes de alta velocidad con una resolución de hasta 120 nm
- Diseño que favorece la viabilidad celular prolongada en experimentos a intervalos de largo plazo
- Uso de la tecnología de disco giratorio Yokogawa
- Optimización provista por la plataforma IXplore IX85 y el algoritmo de superresolución TruSight™ SR de Evident
- Conozca más sobre cómo el algoritmo TruSight™ SR logra una digitalización de imágenes de superresolución.

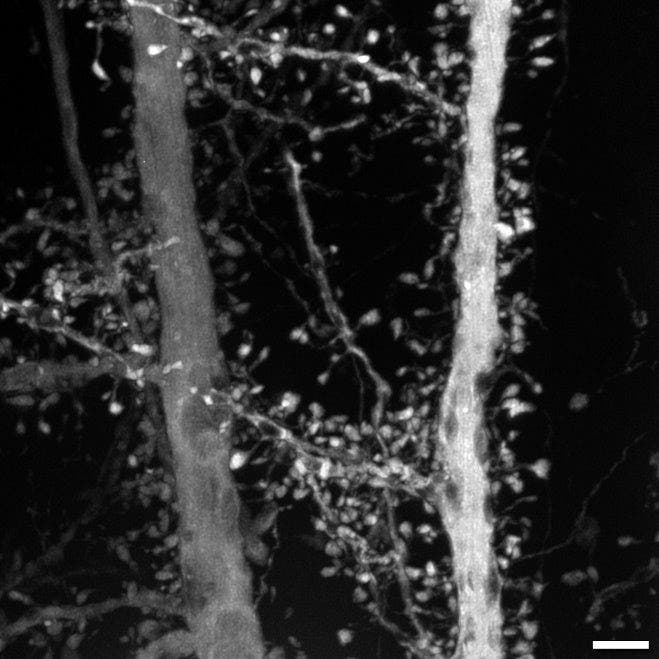

Barra de escala: 2 μm. Muestra por cortesía de: SunJin Lab Co., Taiwán.
Superresolución rápida para células vivas
Mediante su rápida adquisición de imágenes y algoritmos avanzados, el IXplore IX85 SpinSR permite que la captura de detalles con superresolución sea aún más fácil para aumentar la rapidez de nuevos hallazgos. Observe procesos dinámicos subcelulares a través de un procesamiento de imágenes rápido y delicado de células vivas.
Imagen confocal
Imagen de superresolución

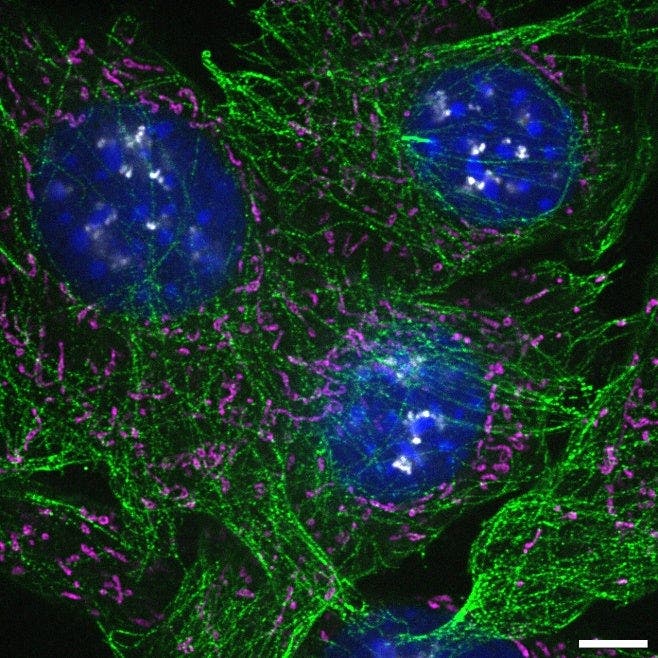

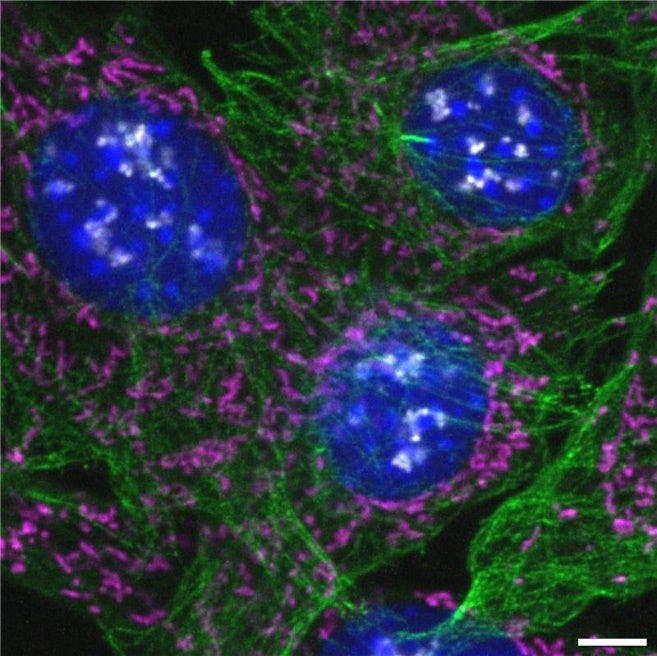

Células NIH3T3 marcadas con Hoechst (azul), β-tubulina–AF555 (verde), CPCA–HSP60–AF647 (magenta) y fibrilarina–AF568 (gris). Barra de escala: 5 μm. Muestra por cortesía de: EnCor Biotechnology Inc.
Imágenes sincronizadas a alta velocidad
Dotado de una frecuencia de refresco rápida para la digitalización de superresolución, el IXplore IX85 SpinSR adquiere rápidamente los eventos dinámicos de los procesos celulares a escala nanométrica con una resolución XY de hasta 120 nm. Capture la dinámica celular ultrapequeña con imágenes a velocidades de hasta 200 fps en cuadro completo (Full Frame).
Nuestro controlador en tiempo real actúa como guía del sistema, asegurándose de que cada componente del sistema funcione en conjunto con una precisión de microsegundos. Éste ejecuta una digitalización perfectamente coordinada incluso con los niveles más altos de velocidad, lo que mitiga riesgos de daño a nivel de la muestra mediante exposiciones más cortas.

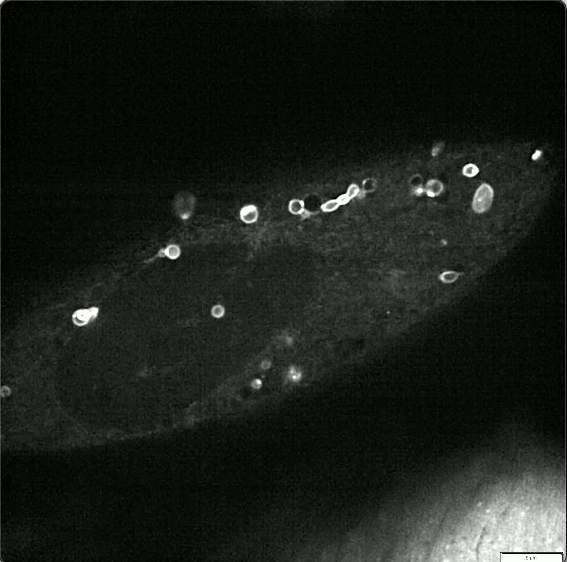

Procesamiento de imágenes en directo (Live) de superresolución: células U2OS expresadas en LC3-EGFP. Adquisición ejecutada con el objetivo UPLSAPO100XS.
Imágenes de superresolución claras de células vivas

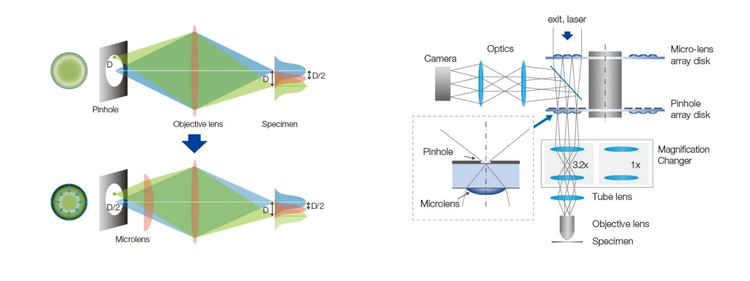

El modelo de alta sensibilidad, que viene equipado con el disco SoRa, adquiere imágenes de superresolución más brillantes gracias al disco giratorio dotado de una microlente, que se ubica en el estenopo confocal. Cada estenopo confocal permite obtener imágenes a partir de una potencia láser más baja, lo que reduce el fotoblanqueo y la fototoxicidad en la muestra al mismo tiempo que otorga imágenes brillantes de superresolución.
La claridad de la imagen depende de cómo se aplica la iluminación a la muestra y de la eficiencia con que se recoge dicha luz emitida. En un sistema confocal de disco giratorio estándar, parte de la luz pasa a través del estenopo; sin embargo, puede que no se resuelva con claridad si se encuentra descentrada. El disco SoRa soluciona este problema utilizando microlentes para redirigir cada punto de luz hacia el centro del estenopo, lo que otorga imágenes más nítidas y brillantes. Este método intensifica la resolución hasta casi el mejor nivel posible, similar al que podría lograrse con un estenopo teóricamente infinitésimo.
Aumente la resolución de la imagen con un solo clic

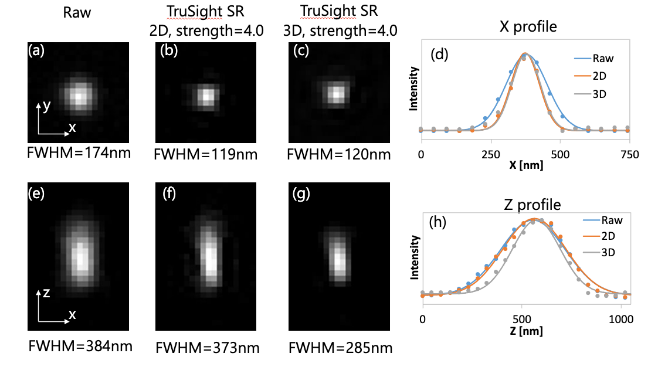

El algoritmo de superresolución TruSight SR de Evident potencia la resolución de la imagen hasta en 120 nm a través de un solo clic. Optimiza automáticamente el filtro de procesamiento de imágenes en función de la relación señal-ruido con el fin de proporcionar imágenes apropiadas de células vivas incluso bajo condiciones de fluorescencia tenue. El algoritmo 3D respalda la investigación de orgánulos (organoides) mediante resultados de superresolución claros y precisos, incluso a nivel de la profundidad de su muestra.
Datos cuantitativos de superresolución
El algoritmo TruSight SR conserva los niveles de intensidad de la imagen original, lo que le permite analizar y comparar la iluminación de las muestras a través de imágenes de superresolución. Estos resultados estables respaldan el análisis cuantitativo.
Imagen original
Con TruSight SR

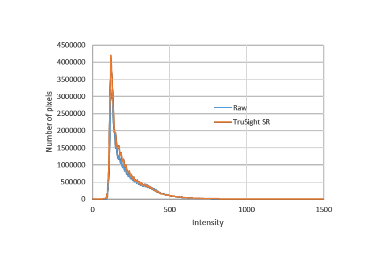

Histograma de intensidad tanto de las imágenes originales como de aquellas con TruSight SR
Descubra más en una sola plataforma
A medida que las necesidades de su centro progresan, el sistema IXplore IX85 SpinSR puede ampliarse para satisfacerlas. Gracias a opciones flexibles de personalización de estativo, este sistema de superresolución se adapta a una amplia variedad de aplicaciones.
- Respalda un amplio rango de longitudes de onda, de 405 a 640 nm, para favorecer el uso de la longitud de onda ideal en el caso de los fluorocromos
- Compatible con sistemas de incubación y controles ambientales para asegurar experimentos estables a largo plazo

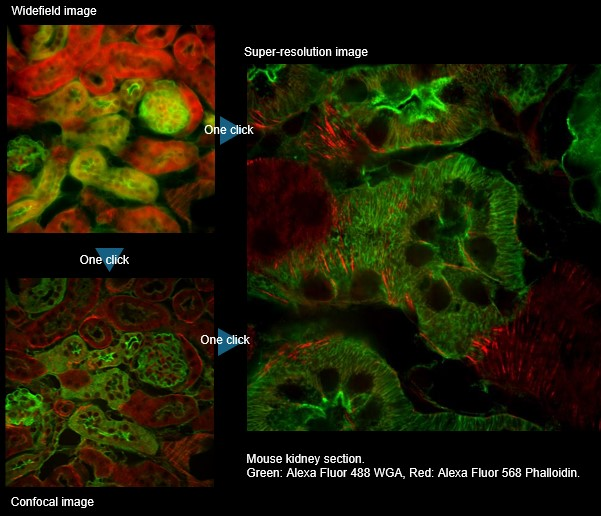

- Presenta modos de digitalización versátiles: Alterne entre imágenes de campo amplio, confocales y de superresolución con un solo clic
Flujos de trabajo sin interrupciones
El IXplore IX85 SpinSR está diseñado para reforzar la eficiencia mediante flujos de trabajo sencillos y dedicados a laboratorios de gran actividad. Nuestro software cellSens agiliza la configuración y ejecución del experimento para brindarle más tiempo con respecto a la revisión de sus resultados, y lleve a cabo sus descubrimientos.
Rendimiento optimizado, resultados confiables
Con base en la estable plataforma IXplore™ IX85 y potenciado por la tecnología de disco giratorio de Yokogawa, el sistema SpinSR está optimizado para ejecutar un procesamiento de imágenes de alto rendimiento con superresolución. Nuestra óptica de renombre mundial aumenta esta confianza, ya que equipa su laboratorio con un poderoso conjunto de herramientas para producir imágenes listas para su publicación.
Su muestra bajo enfoque

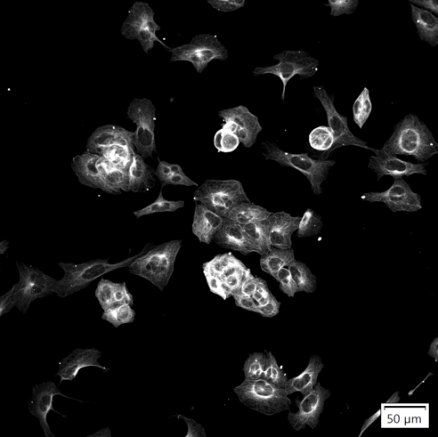

Capture imágenes multipunto de alta precisión en intervalos (time-lapse), cuya alineación y enfoque se controlan con el compensador de deriva en Z TruFocus™. A través de un enfoque estable en la digitalización de imágenes y cribado de placas prolongados, puede estar seguro de la calidad de sus resultados.

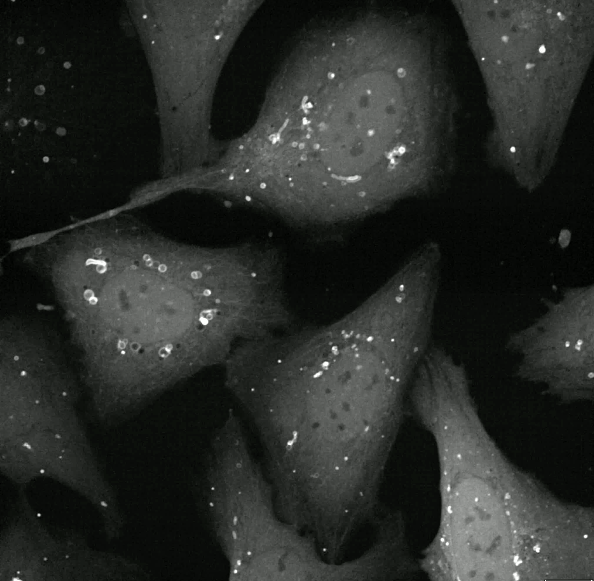

Células U2OS expresadas en LC3-EGFP.
Diversidad de objetivos optimizados
La gran diversidad de objetivos de Evident permiten cumplir con todas las necesidades de investigación, lo que propulsa la superresolución de su sistema.
Digitalización simplificada en medio de inmersión
El objetivo de almohadilla en gel de silicona [LUPLAPO25XS] —primero en su clase a nivel mundial— combina toda la calidad y ventajas de nuestros objetivos de inmersión en aceite de silicona con la comodidad y usabilidad de los objetivos en seco.
Izq.: Imagen confocal
Dcha.: Imagen TruSight SR

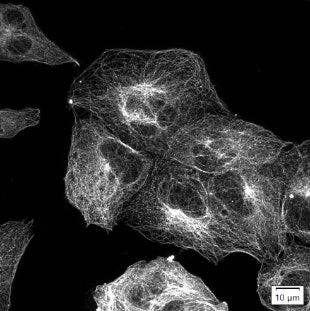

Cultivo de células Cos-7: Tubulina (Alexa Fluor 488). Cambie fácilmente de una imagen confocal a una imagen de mayor resolución utilizando el objetivo LUPLAPO25XS y el algoritmo de superresolución TruSight SR.
Calidad estable
Los objetivos X Line redefinen el rendimiento óptico para todas las aplicaciones gracias a nuestra innovadora tecnología de lentes. Ofrecen simultáneamente una apertura numérica, planitud y corrección cromática mejoradas a fin de otorgarle imágenes claras de alta calidad en todo el campo visual.

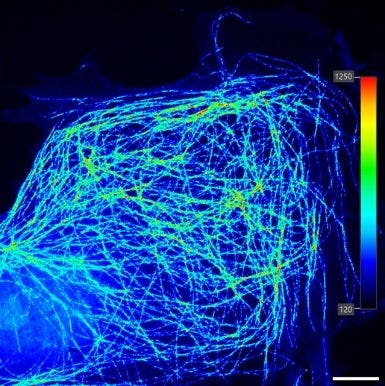

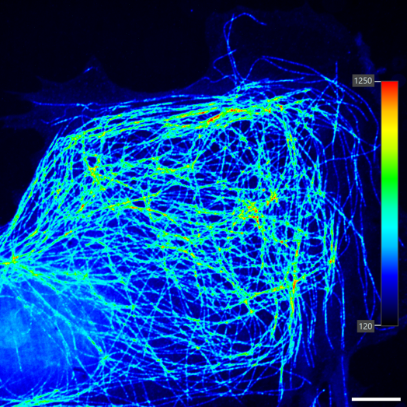

Imágenes adquiridas con un objetivo X Line UPLXAPO60XO.
Hecho para su laboratorio
Los profesionales en microscopía de Evident se asegurarán de que usted forme el sistema IXplore IX85 SpinSR adecuado para las necesidades singulares de su laboratorio. Personalice cada aspecto de su microscopio confocal de disco giratorio y superresolución, desde los láseres hasta los oculares.

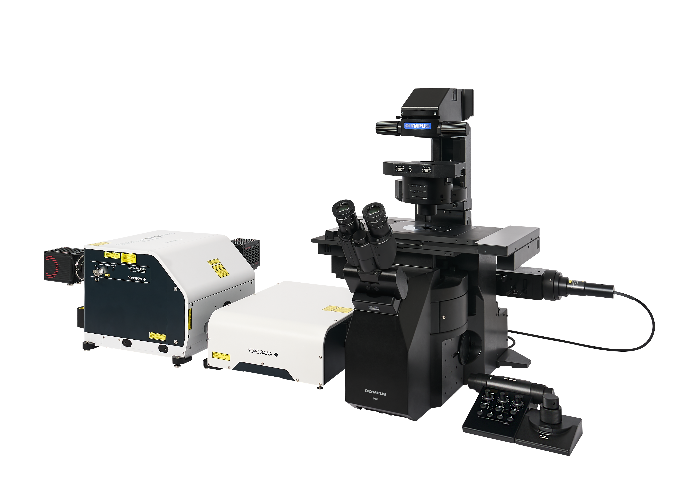

IXplore IX85 SpinSR
(sistema de una plataforma)
- Sistema de procesamiento de imágenes confocal de alta calidad con un campo visual más amplio
- Procesamiento de imágenes de superresolución de hasta 120 nm

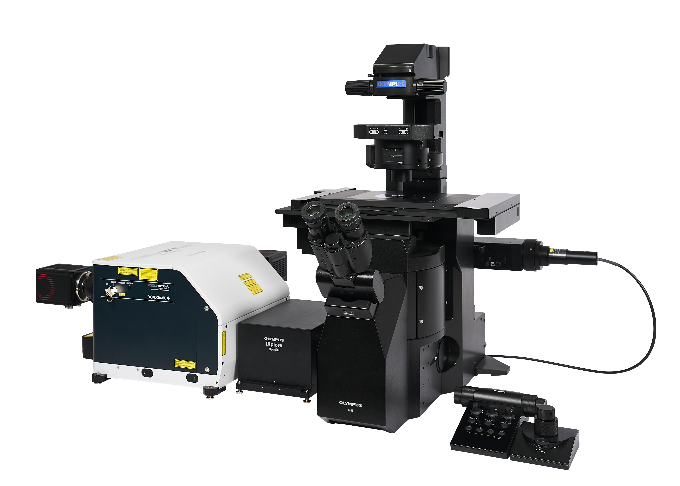

IXplore IX85 SpinSR
(sistema de dos plataformas)
- Sistema de procesamiento de imágenes confocal de alta calidad
- Procesamiento de imágenes de superresolución de hasta 120 nm
- Estructura de estativo de dos plataformas para la expansión de sus experimentos
Especificaciones
| Láser | Líneas láser | 405 nm: 50 mW; 445 nm: 75 mW; 488 nm: 100 mW; 514 nm: 40 mW; 561 nm: 100 mW; 640 nm: 100 mW |
|
| Combinador | Combinador principal: 405 nm; 488 nm; 561 nm; 640 nm + 1 línea (445 nm o 514 nm). Combinador secundario: 445 nm; 514 nm |
||
| Control de luz | Modulación directa; control de activación/desactivación (on/off) y modulación de la intensidad con líneas láser individuales | ||
| Microscopio invertido motorizado | IX85P1ZF | IX85P2ZF | |
| Escáner | Unidad de disco | Disco estenopeico de 50 µm (único/simple) o disco SoRa y disco estenopeico de 50 µm |
Disco SoRa o disco estenopeico de 50 µm N.º de discos seleccionables: máx. dos uds. |
| Puerto de cámara | 1 o 2 modelos de cámara* | ||
| Espejo dicroico | Tres posiciones (deslizador motorizado) | ||
| Rueda del filtro | Diez posiciones (rueda motorizada) | ||
| Magnificación del adaptador | 1X / 2.8X / 4X | 1X / 3.2X | |
| Procesamiento de imágenes confocal | Velocidad de adquisición (máxima) | 5 ms/f | |
| Número de campo (FN) | 22 | 18,8 | |
| Procesamiento de imágenes con superresolución | Velocidad de adquisición (máxima) | 5 ms/f | |
| Número de campo (FN) | 7.9 / 5.5 | 5,9 | |
| Resolución óptica** | Disco SoRa: 110 nm Disco estenopeico de 50 μm: 120 nm |
||
| Objetivos disponibles | LUPLAPO25XS (A. N. de 0.85); UPLSAPO30XS (A. N. de 1.05); UPLSAPO30XSIR (A. N. de 1.05), UPLXAPO40X (A. N. de 0.95); UAPON40XW340 (A. N. de 1.15); UPLSAPO40XS (A. N. de 1.25); UAPON40XO340-2 (A. N. de 1.35); UPLXAPO40XO (A. N. de 1.40); UPLXAPO60XW (A. N. de 1.2); UPLSAPO60XS2 (A. N. de 1.35); PLAPON60XOSC2 (A. N. de 1.40); UPLXAPO60XO (A. N. de 1.42); UPLAPO60XOHR (A. N. de 1.50); UPLSAPO100XS (A. N. de 1.35); UPLXAPO100XO (A. N. de 1.45); UPLAPO100XOHR (A. N. de 1.50). | ||
| Sensor de imagen | Cámara sCMOS de terceros | ||
| Software de procesamiento de imágenes | cellSens Dimension | Adquisición y análisis multidimensionales | |
| Módulo de procesamiento de imágenes de superresolución (CS-S-OSR-VF) | |||
Productos relacionados
IXplore™ IX85
La plataforma IXplore™ IX85 otorga un nivel de personalización sin precedentes, lo que favorece el diseño o la configuración de un sistema de procesamiento de imágenes inteligente y de elevado rendimiento para cumplir con sus objetivos precisos. Dotado de un número de campo (FN) puntero de 26,5 mm, además de funciones de digitalización y flujos de trabajo avanzados, el microscopio IXplore™ IX85 destaca por permitirle más capturas novedosas a la vez que reduce los tiempos de adquisición.

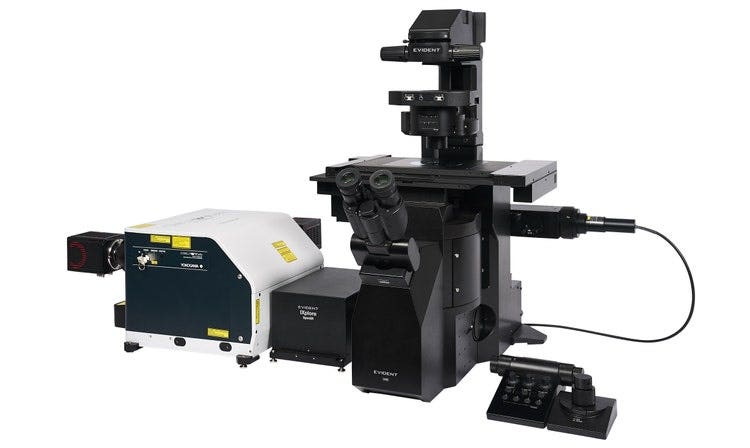

IXplore IX85 Spin
El sistema IXplore™ IX85 Spin presenta una unidad confocal de disco giratorio para habilitar una rápida adquisición de imágenes 3D, un amplio campo visual y una viabilidad celular prolongada en experimentos a intervalos. Los investigadores pueden usarlo para llevar a cabo un procesamiento de imágenes confocal 3D con alta resolución y contraste en profundidades aún mayores a fin de adquirir imágenes a partir de muestras aún más gruesas. El disco giratorio también permite reducir el fotoblanqueo y la fototoxicidad de las muestras bajo excitación.
Sistema de compensación de deriva en Z TruFocus™ que mantiene el enfoque en cada fotograma
Procesamiento de imágenes preciso en 3D con una recuperación de luz mejorada mediante los objetivos X Line™

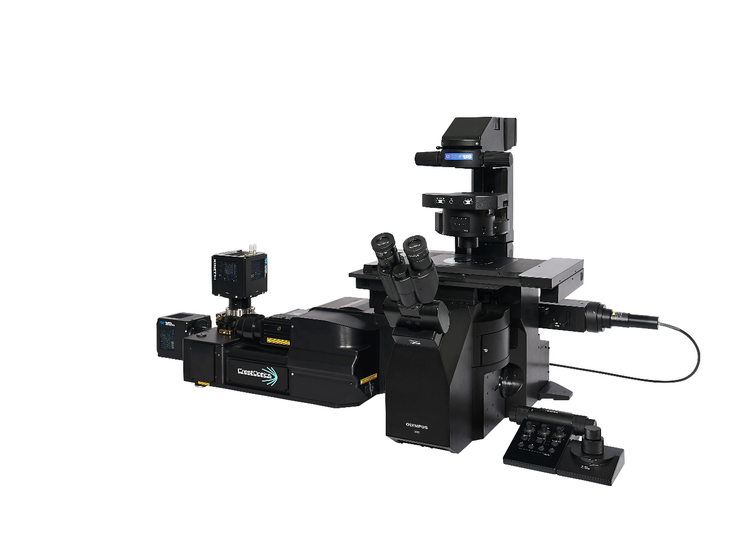

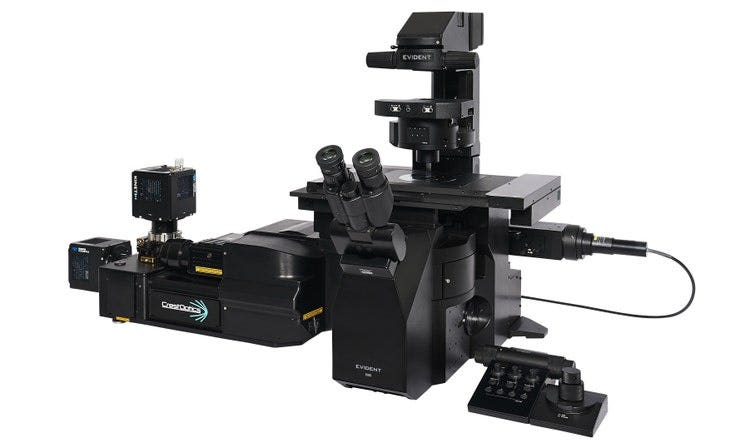

IXplore IX85 SpinXL
