Estereomicroscopio SZX7
El sistema óptico Galileano del estereomicroscopio SZX7 ofrece una excelente calidad de imagen, especialmente al usar una cámara microscópica digital. El microscopio es adecuado para una amplia gama de aplicaciones de procesamiento de imágenes en ciencias de la vida, ciencia de los materiales, producción e inspección de control de calidad, y ofrece una óptica de alta fidelidad de color, una relación de zoom de 7:1 y un soporte LED universal.
Estereomicroscopio SZX7
Descripción
El estereomicroscopio SZX7 proporciona un índice de aumento (zoom) de 7: 1, se dota de una protección contra descargas electrostáticas y usa un avanzado sistema óptico galileano para adquirir imágenes brillantes y de alta resolución. Entre sus características ergonómicas destacan los controles microscópicos de fácil acceso y los tubos de observación ajustables para una visualización cómoda a un precio competitivo.
Experimente la excelencia óptica

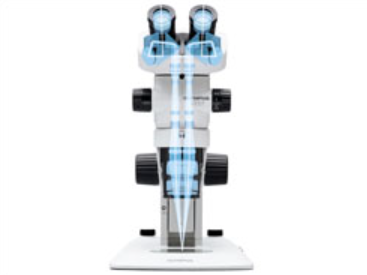

Diagrama del sistema óptico Galileano
Sistema óptico galileano
El sistema óptico galileano (índice de aumento [zoom] de 0,8x -5,6x) combina revestimientos mejorados y una gran apertura numérica en nuestra serie de lentes de objetivo sin distorsión para proporcionar una óptima imagen de su muestra bajo cualquier magnificación adecuada.

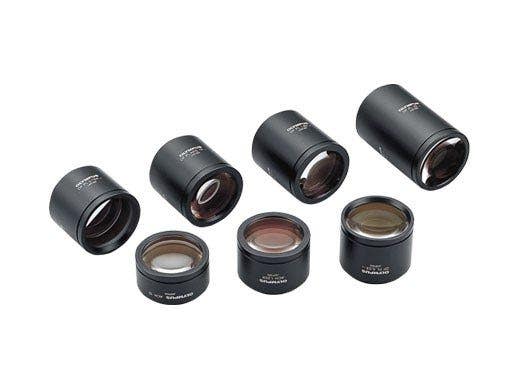

Lentes de objetivo
Haga su elección entre ocho objetivos intercambiables
DFPL2X / DPFL1.5X / DFPL0.75X / DFPL0.5X
Las lentes de objetivo de la serie DFPL reproducen las formas de las muestras de manera precisa y con una incomparable fidelidad de color.
DFPLAPO1.25X / DFPLAPO1X-4
Corregidos apocromáticamente para alcanzar un alto nivel de rendimiento. Excelente poder de resolución, contraste y planicidad de imagen con mínima distorsión.
SZX-ACH1.25X / SZX-ACH1X
Objetivos bien equilibrados que combinan un alto poder resolutivo con una larga distancia de trabajo.
Soluciones versátiles de iluminación
Iluminación LED: Combinación del soporte de luz reflejada y luz transmitida
Los soportes LED ultradelgados presentan una eficiente energía y proporcionan iluminación prolongada.
Soporte de iluminación LED
Iluminador para espacios reducidos
Esta fuente de luz, hecha de fibra óptica y desarrollada concienzudamente, puede montarse de forma directa en el soporte para mantener un espacio de trabajo limpio y despejado. Disponible con un mecanismo de interbloqueo simple o doble y guías de luz anular, este sistema proporciona una clara iluminación de larga duración.
Iluminador de guía de luz con interbloqueo doble
Soporte de iluminación LED
Sistema de iluminación reflejada coaxial
Usado con la guía de luz flexible doble LG-DF, este iluminador ofrece luz uniforme y clara sin necesidad de ajustar el centrado de la lámpara.
Iluminador coaxial de luz reflejada
Soporte de iluminación LED
Sistema de iluminación de LED blanco
En el caso de requerir una iluminación homogénea, el iluminador anular de larga duración es ideal junto con un efecto térmico mínimo y una claridad superior.
Anillo de luz de LED blanco
*Este modelo puede variar según la región geográfica.
Soporte de iluminación LED
Ergonomía
Trabaje de forma cómoda y productiva
Instrumentos ergonómicos que permiten una postura natural, menos estrés y una mayor productividad
El largo y ergonómico trinocular inclinable proporciona una óptima posición de trabajo acercando el microscopio al usuario, mientras que el regulador del punto focal extensible proporciona flexibilidad para usuarios de distintas alturas. Los instrumentos ergonómicos de la serie SZX2 reducen el estrés durante la observación y proporcionan la posición más cómoda para cada usuario, lo que aumenta la eficiencia del trabajo.
Diseño ergonómico basado en el análisis CAD tridimensional
El cuerpo y el soporte del microscopio presentan contornos curvos precisos que han sido desarrollados a través de un cuidadoso análisis de diseño asistido por computadora (CAD) en tres dimensiones. Asimismo, sus características ergonómicas clave ayudan a reducir la fatiga durante períodos de observación prolongados y deleitan con su suavidad y comodidad al tacto.
Cómoda operación de acceso frontal
Es posible acceder fácilmente a los tornillos/perillas de ajuste e interruptores que usados de forma más frecuente a fin de maximizar la comodidad del operador y reducir la tensión de la espalda.
Recuperación precisa de los ajustes de aumento específicos
Varias tareas de inspección requieren el uso de una misma configuración de magnificación-aumento con el fin de garantizar resultados coherentes y comparables. el mecanismo de tope de clic integrado ofrece un acceso rápido y sencillo a esta función tan importante. el tope del tornillo/perilla de zoom permite al usuario elegir con precisión la magnificación deseada, mientras que la configuración en uso se muestra claramente en el panel de control frontal.
Oculares que reducen la fatiga y descartan el polvo
Los oculares cuentan con un mecanismo de control de aberración pupilar que mantiene la imagen visible, incluso si los ojos del operador se mueven. Esto reduce el cansancio ocular del usuario en observaciones prolongadas. el diseño exclusivo del montaje del ocular descarta las partículas de polvo y mantiene el ocular firmemente en su lugar, lo que posibilita imágenes claras y una posición ergonómica del ocular.
Diseño seguro contra descargas electrostáticas (ESD)
Todas las estructuras y accesorios del microscopio son seguros contra las descargas electrostáticas, y pueden liberar electricidad estática desde 1000 V hasta 100 V en menos de 0,2 segundos, lo que protege el equipo y evita daños en la muestra.
Documentación y creación de imágenes digitales
Soporte universal y procesamiento de imágenes digitales
Combinación del modelo SZ2-ST
El soporte curvo ultradelgado, junto con placas contorneadas de base, proporciona un fácil acceso a la muestra a la vez que reduce su estrés y tensión en las manos y los brazos.
En el caso de inspeccionar o ensamblar muestras grandes, Evident ofrece una variedad de soportes de brazo ajustables y seguros contra descargas electrostáticas (ESD). También existen soportes de plataforma de gran dimensión que, de ser necesarios, pueden albergar postes auxiliares de 400 mm y 600 mm.
SZ2-STU2: Tanto el ángulo como la longitud del brazo pueden ser ajustados a su manera.
SZ2-STU3: el soporte se engancha a un lado del escritorio para líneas de montaje e inspección.
Combinación de SZ2-STU2
Combinación de SZ2-STU3
Registre y almacene imágenes digitales
Evident ofrece una línea completa de cámaras digitales adaptables al microscopio SZX7. Están disponibles como sistemas independientes o controlables por PC. Los paquetes de software varían desde la captura de imagen simple hasta la medición, pasando por la generación de informes, y los archivos de las bases de datos.
> Ver cámaras digitales
> Ver software de ciencias de la vida
> Ver software de ciencias de los materiales
Imágenes completamente enfocadas fácilmente
Reconstruir una imagen completamente enfocada es simple con nuestro software. Adquiera imágenes manualmente usando la función EFI en directo (procesamiento de imágenes de enfoque extendido), para obtener vistas completamente enfocadas de muestras gruesas, rugosas o desiguales.
- Software cellSens™: Capture imágenes nítidas de muestras biológicas gruesas, como insectos, plantas o tejidos.
- Software PRECiV™: Adquiera imágenes nítidas a partir de uniones de cables, defectos de piezas electrónicas y piezas grandes con superficies rugosas.
Flujos de trabajo flexibles desde la inspección de control de calidad hasta el análisis de fallas
PRECiV ofrece una solución de distribución del trabajo de inspección flexible para el control de calidad, análisis de materiales y análisis de defectos. Combínelo con el SZX7 y una cámara digital para adquirir imágenes, procesarlas y ejecutar mediciones 2D sin problemas. Las funciones de digitalización y análisis de imágenes incluyen vistas panorámicas, imágenes de enfoque extendido y análisis de partículas.
Aumente su eficiencia
Si desea acelerar el trabajo de inspección de control de calidad o de análisis de defectos, combine el SZX7 con nuestro sensor de magnificación de zoom SZX2-ZMS. Este registra automáticamente la magnificación del zoom en su software PRECiV, lo que permite llevar a cabo mediciones geométricas 2D correctas sin tener que registrar manualmente la magnificación. Desde el procesamiento de imágenes hasta la generación de informes, todas las dimensiones están bajo control. Ahora puede hacer zoom y medir los detalles de forma más rápida, lo que otorga mayor confianza y eficiencia a sus inspecciones.
Especificaciones
| Sistema óptico | Sistema óptico galileano | ||||
| Magnificación total | De 4.0x a 336x*1 | ||||
| Cuerpo de zoom | Índice de aumento (zoom) | 7 (de 0.8x a 5.6x) | |||
| Sensor de magnificación para el zoom |
El SZX2-ZMS opcional registra la magnificación de zoom (aumento) en el software PRECiV v.2.2.1 o posterior. Conector de salida: USB 2.0: USB Type-C® Cable USB: USB 2.0: de USB Type-A a USB Type-C; longitud del cable: 2 m (6,56 pies) Peso: 0,4 kg (0,9 lb) |
||||
| Tope de apertura | Opción | ||||
| Tubo de observación | Tubo de observación binocular/trinocular/trinocular inclinable | ||||
| Regulador de punto ocular extensible | SZX2-EEPA | ||||
| Enfoque | Soporte | ||||
| Lente de objetivo | Tipo | Apertura numérica (A. N.) | Distancia de trabajo (D. T.) | Magnificación total *2 *3 | Diámetro de campo de visión (mm)* 2* |
| 0.5X | Plan acromático | 0.05 | 171 | De 4x a 28x | De Ø55 a Ø7.9 |
| 0.75X | Plan acromático | 0,075 | 116 | De 6x a 42x | De Ø36,7 a Ø5,2 |
| 1X | Plan apocromático | 0,1 | 81 | De 8x a 56x | De Ø27,5 a Ø3,9 |
| Acromático | 0,1 | 90 | De 8x a 56x | De Ø27,5 a Ø3,9 | |
| 1.25X | Plan apocromático | 0,125 | 60 | De 10x a 70x | De Ø22 a Ø3,1 |
| Acromático | 0,125 | 68 | De 10x a 70x | De Ø22 a Ø3,1 | |
| 1,5X | Plan acromático | 0.15 | 45,5 | De 12x a 84x | De Ø18,3 a Ø2,6 |
| 2X | Plan acromático | 0,2 | 33,5 | De 16x a 112x | De Ø13,8 a Ø2,0 |
| Dimensiones (anch. × prof. × alt.) | 194 mm × 253 mm × 403 mm (7,64 pulg. × 9,96 pulg. × 15,87 pulg.) | ||||
| Peso | 4,5 kg (9,9 lb) en la configuración estándar | ||||
| Comentarios |
*1 Rango de magnificación total posible al combinar una lente de objetivo y un ocular *2 Al usar un ocular 10X *3 SZX2-LTTR: La magnificación intermedia es 1.25X |
||||
