Notes d’application
Mesure des dimensions d’une bande de transport gaufrée pour condensateurs
Mesure de formes microscopiques réalisée au moyen d’un microscope laser
Bande de transport gaufrée
1. Application
Les bandes de transport gaufrées sont utilisées pour l’emballage de divers petits composants électroniques entrant dans la composition des téléphones cellulaires et des équipements de précision. Lors du processus de gaufrage, des évidements (alvéoles) sont formés à la surface d’une mince bande de papier ou de plastique. Les composants sont ensuite placés individuellement dans les centaines – voire les millions – d’alvéoles, puis scellés avec une bande de recouvrement et enroulés sur une bobine. Les composants ainsi conditionnés sur la bobine sont installés dans un dispositif de montage en surface afin que les composants contenus dans les alvéoles de la bande soient fixés sur un substrat. L’avantage de ce système est que des pièces minuscules, comme les condensateurs microscopiques en céramique, les puces de circuits intégrés (CI) et les connecteurs, peuvent être transportées en grande quantité sans être endommagées. En outre, la vitesse de montage à l’aide de la bande est plus rapide que les méthodes plus anciennes, comme l’utilisation de plateaux durs. Il est important d’effectuer un contrôle précis des dimensions des alvéoles afin d’éviter que les composants scellés ne pivotent dans les alvéoles et de s’assurer qu’ils puissent en être retirés facilement. Les appareils devenant de plus en plus petits, la taille des composants diminue elle aussi, et une plus grande précision est nécessaire pour mesurer les dimensions des alvéoles.
2. Solution proposée par Olympus
Le microscope à balayage laser 3D LEXT d’Olympus utilise un laser à semi-conducteur de 405 nm et un système optique confocal pour capturer la lumière réfléchie focalisée. Ce microscope peut également combiner plusieurs images acquises à différents niveaux de l’axe des Z pour créer des images à haute résolution nettes et offrir un rendu précis des formes 3D, même pour des objets ayant une profondeur, comme les alvéoles d’une bande de transport. La fonction d’assemblage du microscope facilite la combinaison de plusieurs images, ce qui vous permet d’acquérir rapidement et facilement l’image d’une forme avec un large champ de vision, tout en conservant une grande résolution.
Images

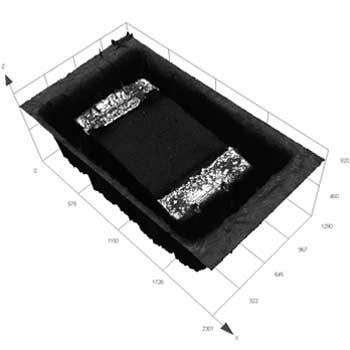

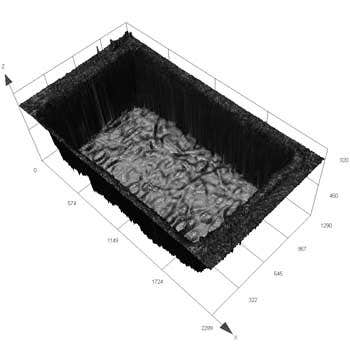

(1) Forme 3D d’une alvéole de bande de transport

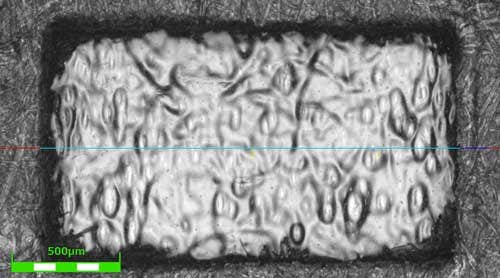

(2) Mesure du profil d’une alvéole de bande de transport
