Notes d’application
Mesure des dimensions des perforations sur une boîte en carton
Mesure de l’ordre du micron réalisée au moyen d’un microscope laser
« Tirette » de boîte en carton
1. Application
Les aliments sont souvent emballés dans des boîtes en carton. Beaucoup de ces boîtes disposent de perforations appelées « tirettes » au niveau de l’ouverture. Une fois la tirette tirée, la boîte peut être facilement ouverte le long de la perforation, ce qui permet d’accéder au contenu. Un contrôle précis de la profondeur et de l’angle des perforations est important pour s’assurer que la tirette se déchire proprement.
2. Solution proposée par Olympus
Le microscope à balayage laser 3D LEXT d’Olympus combine plusieurs images du système optique confocal, ce qui permet d’observer des formes 3D avec une grande précision, même pour des perforations très profondes. Grâce à des objectifs dédiés ayant une grande ouverture numérique et un système optique dédié qui optimise les performances du laser à semi-conducteur de 405 nm, le microscope LEXT permet l’observation nette du profil d’une pente importante. Comme le LEXT est également un microscope optique, vous pouvez acquérir simultanément des images en 3D et en couleur. Les informations de couleur de la boîte en carton peuvent être superposées sur la perforation pour améliorer l’effet visuel. Les résultats de mesure obtenus avec le microscope LEXT peuvent également être utilisés pour ajuster les dimensions de la lame de coupe utilisée pour réaliser les perforations, ce qui permet de fabriquer des produits faciles à ouvrir et commodes pour les consommateurs.
Images

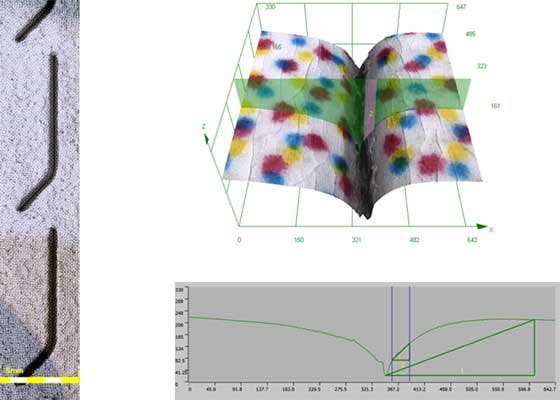

(1) Échantillon 1

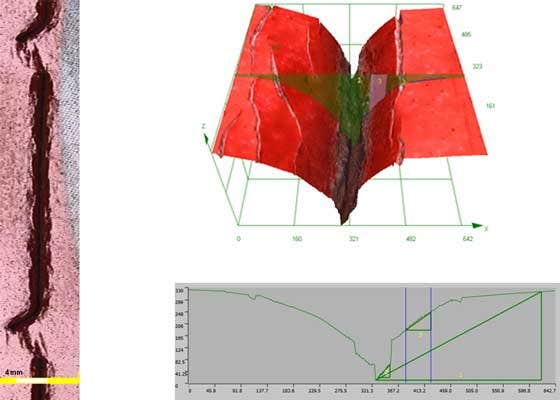

(2) Échantillon 2
(3) Échantillon 3
