Mesure de la rugosité de la surface interne des tubes médicaux

Exemples de tubes médicaux

Application

Les tubes médicaux sont utilisés à de nombreuses fins, par exemple pour les transfusions sanguines. Ces tubes étant destinés à acheminer des liquides entrant ou sortant directement du corps humain, ils doivent respecter des normes de qualité très exigeantes. Deux des normes les plus importantes à respecter sont la non-adhésivité pour empêcher les médicaments et le sang d’adhérer à la paroi du tube et assurer l’adhérence minimale de bulles d’air. Pour assurer cette non-adhésivité, la surface interne du tube doit être aussi lisse que possible. Toutefois, si une certaine rugosité est nécessaire pour empêcher les bulles d’air de se former dans le tube, cette rugosité ne doit pas réduire la transparence du tube.

Afin de respecter ces normes très spécifiques, la rugosité de la surface interne du tube doit être contrôlée minutieusement. C'est pourquoi les fabricants quantifient la rugosité de leurs tubes pour s’assurer de respecter les normes. Toutefois, la mesure de rugosité peut être très complexe pour certains tubes de petit diamètre ou ayant un revêtement spécial sur la surface interne.

La solution d’Olympus

Mesure de la rugosité à l’aide du microscope à balayage laser 3D OLS5000

Mesure de la rugosité de la surface interne des tubes médicaux

1. La mesure de rugosité sans contact à l’aide de la méthode à balayage laser du microscope n’endommage pas les tubes, même ceux ayant un revêtement sur la surface interne. Le risque d’obtenir des données de rugosité inexactes en raison de l’endommagement de la surface interne du tube est réduit.
2. La rugosité de la surface interne de tubes à petit diamètre peut être mesurée grâce aux objectifs à grande distance de travail du microscope.
3. Le microscope mesure la rugosité planaire et, lorsqu’un pic spécifique est détecté sur la surface interne du tube, le système peut acquérir des données sur la forme sans omettre le pic.
4. Le système peut assembler horizontalement les données 3D afin d’évaluer les données de rugosité sur une grande surface.
5. La rugosité est acquise sous forme de données numériques, mais elle peut également être acquise et affichée sous forme de données d’image de couleur, de laser et de hauteur. Cela facilite la vérification de la texture du tube à l’aide des données visuelles.

Images

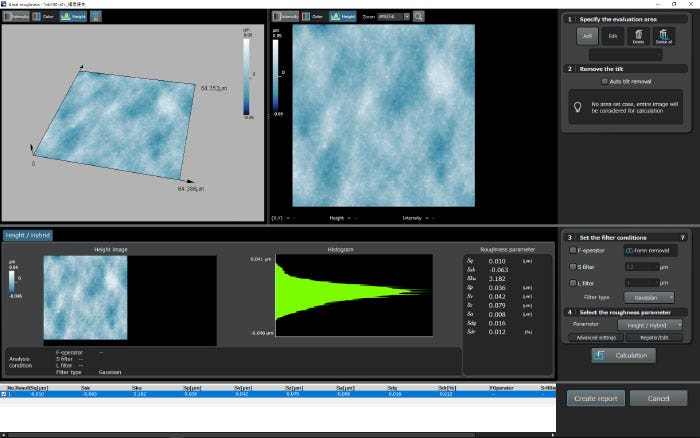

Exemple d’une mesure de rugosité de la surface interne d’un tube médical
