Caractérisation de la forme d’un marquage estampé sur une surface en métal / Mesure de la forme en 3D avec un microscope laser
Application
Le marquage est une technique appliquée sur les produits ou les pièces à des fins d’identification ou de traçabilité. Plusieurs méthodes de marquage sont utilisées, comme le jet d’encre, le laser et l’estampage. L’estampage de métal est une méthode standard dans de nombreuses industries et implique d’utiliser un matériau très dur pour estamper une forme sur une pièce métallique. Contrairement à la gravure, l’estampage laisse un marquage semi-permanent sans produire d’éclats dans le métal. La taille et la position de chaque marque affectent sa visibilité tandis que la profondeur d’estampage affecte sa durabilité. Ces marques doivent être évaluées pour s’assurer qu’elles sont au bon endroit et estampées à la bonne profondeur.
Solution proposée par Olympus
Le microscope à balayage laser 3D LEXT d’Olympus utilise un laser à semi-conducteur de 405 nm pour une haute résolution horizontale, ce qui permet de mesurer avec précision la largeur d’une marque estampée. Le système optique confocal du microscope fournit des données en trois dimensions précises sur les irrégularités de l’ordre du micromètre sur une surface. Avec le microscope LEXT, il est possible de reproduire avec précision des images 3D et d’effectuer des mesures d’une grande fiabilité selon l’axe z. La fonction d’assemblage combine sans aucune perte plusieurs images nettes pour créer une image panoramique unique, ce qui simplifie l’obtention d’une vue complète d’un marquage.
Marquage par estampage d’une plaque métallique
Lentille d’objectif 5x, assemblage 5x5
Lentille d’objectif 20x

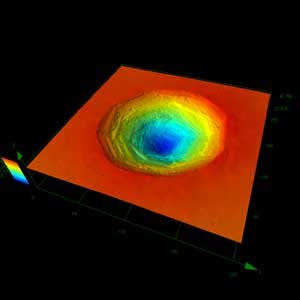

Lentille d’objectif 100x, zoom 1x
Lentille d’objectif 100x, zoom 1x
