Notes d’application
Évaluer la taille d’une incision pratiquée sur le bouchon d’une bouteille en plastique
Mesures de l’ordre du micron effectuées au moyen d’un microscope laser
Bouchon d’une bouteille en plastique
(1) Application
Les bouteilles en plastique sont omniprésentes dans notre environnement. Puisqu’elles sont utilisées comme contenants à boissons, leur aseptisation doit satisfaire des exigences strictes. Certains bouchons de ces bouteilles présentent une petite incision sur le côté qui sert à nettoyer le goulot. Ainsi, une fois que la bouteille a été remplie et que le bouchon a été resserré, on utilise cette incision pour nettoyer la partie filetée du goulot en aspergeant le bouchon. Lorsque le contenu de la bouteille est chauffé à haute température, cette incision s’élargit pour laisser passer l’eau. L’eau nettoie le goulot fileté, puis s’évacue par la partie inférieure du bouchon. C’est la taille de l’incision qui détermine l’ampleur de son ouverture. Il est donc important de vérifier l’état et la taille de cette incision.
(2) Solution proposée par Olympus
Le microscope confocal à balayage laser LEXT OLS5000 3D utilise un système optique confocal pour assembler plusieurs images en utilisant des données de hauteur spécifiques, ce qui permet à l’utilisateur d’effectuer des mesures de profil 3D précises à haute résolution et d’obtenir des images claires à haute résolution. Grâce à des objectifs spécialisés offrant de grandes ouvertures numériques et à un système optique conçu pour maximiser la performance du laser à semi-conducteur de 405 nm, le microscope OLS5000 peut saisir le profil d’une incision, même lorsque son angle est très prononcé. La fonction d’assemblage des images vous permet de saisir les données de l’incision sans que le champ de vision du microscope vous restreigne. En plus de l’observation, le microscope permet également l’évaluation quantitative, notamment la mesure de la largeur et de la longueur de l’incision à partir de données de haute précision, ce qui assure l’efficacité du contrôle de la qualité.
Images

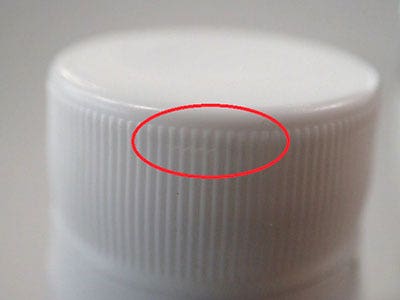

(1) Incision sur le bouchon

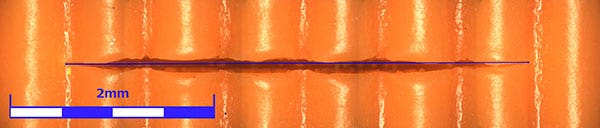

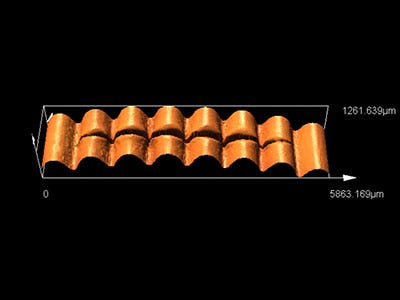

(2) Imagerie microscopique : objectif 10 × 5 × 1 lentille de lamination; champ de vision réel : 5860 µm × 1260 µm

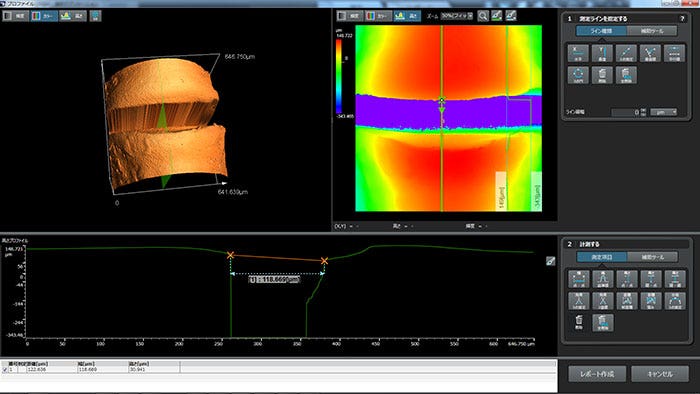

Objectif : ×20; champ de vision réel : 640 µm
