Notes d’application
Évaluation du profil de surface de plaques de diffuseur pour les écrans LCD / Mesure de formes en 3D sans contact à l’aide d’un microscope laser
Application
Les écrans à cristaux liquides (LCD) doivent avoir une luminosité uniforme. Pour ce faire, des films à usage spécial laminés ensemble sont inclus au système optique d’éclairage. La lumière provenant d’une source, telle que des DEL, installée au bord d’une plaque guide lumière est réfléchie plusieurs fois au fur et à mesure de sa diffusion dans la plaque, ce qui permet d’éclairer l’avant de la plaque. La lumière devient très intense après l’uniformisation par la plaque du diffuseur des rayons lumineux provenant de la plaque et leur collecte par la feuille de prismes. La lumière intense entre ensuite dans le panneau de l’écran LCD TFT. Pour que ce processus fonctionne efficacement, la surface de la plaque du diffuseur doit être uniforme. Il est donc important d’évaluer le profil de la surface de la plaque.
La solution d’Olympus
Grâce au microscope à balayage laser 3D LEXT d’Olympus, vous pouvez observer la rugosité de surface de la plaque du diffuseur et la dispersion des irrégularités aléatoires en haute résolution et avec un contraste élevé. Le microscope LEXT dispose de lentilles d’objectif dédiées avec des ouvertures numériques élevées et d’un système optique qui obtient un rendement maximal du laser de 405 nm pour capturer le profil des pentes irrégulières qui étaient auparavant difficiles à détecter, ce qui vous permet d’acquérir facilement des données en trois dimensions plus fiables.

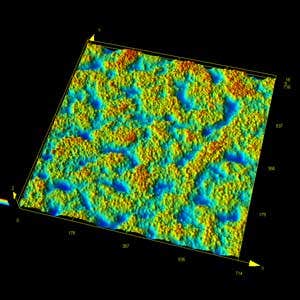

Surface avant d’une plaque de diffuseur en 3D
Lentille d’objectif 50x, zoom 1x ; Assemblage 3×3

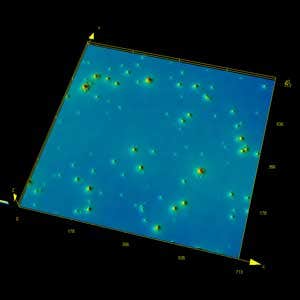

Surface arrière d’une plaque de diffuseur en 3D
Lentille d’objectif 50x, zoom 1x ; Assemblage 3×3
