Notes d’application
Mesure de la rugosité de surface de l’acier inoxydable / Mesure de la rugosité de micro-surfaces à l’aide d’un microscope laser
Application
L’acier inoxydable est très utilisé dans la fabrication de divers produits de consommation et industriels, tels que les matériaux de construction, les équipements et les ustensiles de cuisine, les automobiles et les appareils électriques. La surface de l’acier est traitée différemment selon l’utilisation prévue; les traitements de surface brillants ou mats sont utilisés pour modifier la texture visible ou offrir des propriétés antidérapantes, anticorrosion ou anti-oxydation. Ainsi, pour évaluer la qualité du traitement, il est important de mesurer la rugosité de la surface de l’acier inoxydable après le traitement. Des irrégularités minuscules nuisent au traitement de la surface : des méthodes d’inspection en haute résolution sont donc requises pour évaluer précisément la qualité.
Solution proposée par Olympus
Le microscope à balayage laser 3D d’Olympus permet d’observer facilement et en trois dimensions des irrégularités de surface de l’ordre du micromètre. Son laser de 405 nm permet de mesurer facilement et sans contact la rugosité linéaire en deux dimensions (comme avec une jauge traditionnelle à stylet), ainsi que la rugosité en trois dimensions qui offre des données de mesure pour une surface et plus d’informations pour l’analyse. Tout comme avec un système classique à contact à stylet, les valeurs mesurées sont traçables et précises. Pour une surface plate et brillante, la microscopie laser à contraste interférentiel différentiel est un outil efficace. Des irrégularités de l’ordre de quelques dizaines de nanomètres sont clairement visibles à la surface de l’acier inoxydable.

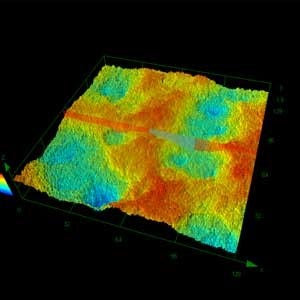

Traitement mat

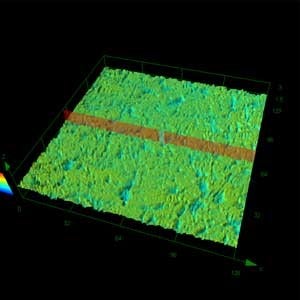

Traitement brillant
Lentille d’objectif X100, zoom X1
Lentille d’objectif X100, zoom X1
Profilomètres optiques 3D et microscopes confocaux industriels
LEXT OLS5500
Profilomètre optique 3D hybride
- Mesures de surface traçables, du nanomètre au micromètre
- Microscopie à balayage laser (LSM), interférométrie à lumière blanche (WLI) et microscopie à variation de la mise au point (FVM) sur une plateforme unique, déjà primée
- Premier profilomètre optique 3D à offrir une précision et une répétabilité garanties* pour les mesures réalisées en LSM et WLI
- Le mode WLI offre un rendement de mesure jusqu’à 40 fois supérieur à celui du LSM conventionnel
- Précision exceptionnelle sur toutes les surfaces grâce à une optique conçue par nous
- Interface intuitive et automatisation intelligente simplifient l’utilisation pour les opérateurs de tous niveaux
- Flux de travail à haut rendement et optimisés par l’IA grâce à l’intégration du logiciel PRECiV™
*Selon les recherches internes menées par Evident en date d’octobre 2025. La précision et la répétabilité garanties ne s’appliquent que si le dispositif a été étalonné conformément aux spécifications du fabricant et s’il est exempt de défauts. L’étalonnage doit être effectué par un technicien Evident ou un spécialiste agréé par Evident.
