Notes d’application
Rugosité de surface des pièces en céramique pour les machines textiles / Mesure de la rugosité de surfaces de l’ordre du micromètre à l’aide d’un microscope laser
Application
Les machines utilisées dans la fabrication de textiles pour l’habillement sont équipées d’un grand nombre de guide-fils qui servent à enrouler ou à guider le fil. Ces guide-fils sont importants, car le fil entre directement en contact avec eux à une vitesse élevée. Si la surface du guide-fil est trop rugueuse, le fil peut s’accrocher dessus et se rompre, ou la chaleur générée par les frottements peut dégrader la qualité du fil. Il est important d’évaluer quantitativement la rugosité de surface et les irrégularités (à la fois les irrégularités microscopiques et les rayures) de la surface des guide-fils.
Les guide-fils sont fabriqués en céramique durable. La surface de la céramique présente de petites irrégularités rugueuses qui sont difficiles à mesurer à l’aide de jauges de rugosité à contact classiques ou de systèmes de micromesure 3D, comme les interféromètres à lumière blanche. Jusqu’à récemment, ces systèmes de micromesure étaient les seuls outils disponibles pour mesurer la rugosité de surface des guide-fils, et il n’existait aucun outil permettant de mesurer la rugosité de la très petite surface qui entre en contact avec le fil.
Solution proposée par Olympus
Le microscope à balayage laser 3D LEXT d’Olympus permet de réaliser des mesures sans contact de formes 3D avec une grande résolution et une précision élevée. Vous pouvez mesurer précisément la rugosité de surface et la profondeur (ou hauteur) des irrégularités de surface. Le LEXT utilise les mêmes paramètres de rugosité (en deux dimensions) que les microscopes à contact, et offre donc des résultats de mesure compatibles avec ces microscopes. Le LEXT dispose également de paramètres de rugosité en trois dimensions conformes à la norme ISO 25178, ce qui vous permet d’obtenir bien plus d’informations qu’avec une simple mesure de la rugosité linéaire grâce à l’analyse de la surface au moyen d’images 3D et de données numériques.
Surface d’un guide-fil

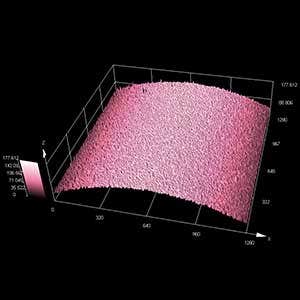

Lentille d’objectif X10, zoom X1

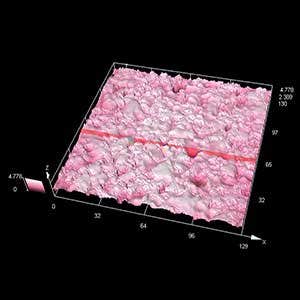

Lentille d’objectif X100, zoom X1
