Notes d’application
Rugosité de surface de dosettes individuelles de crème pour café
Analyse de forme à l’échelle micrométrique au microscope laser
Dosette de crème à café
Application
Beaucoup de gens mettent de la crème ou du sirop dans leur café chez eux ou au restaurant. Certains de ces liquides sont conditionnés dans de petites dosettes individuelles en plastique. Avant d’être remplies, les dosettes empilées sont saisies une par une par la machine de remplissage. Chaque dosette doit pouvoir être retirée facilement de la pile lorsque saisie par la machine afin de faciliter le processus de remplissage. Il est important de pouvoir mesurer la rugosité de surface de la partie convexe de la dosette qui entre directement en contact avec la dosette suivante dans la pile pour garantir que la machine pourra retirer facilement chaque dosette. Si la surface est trop rugueuse, plusieurs dosettes risquent d’être saisies en même temps.
Solution proposée par Olympus
Le microscope à balayage laser 3D LEXT d’Olympus facilite la mesure de formes 3D de grande résolution et de précision élevée, ce qui permet une profilométrie précise avec détermination de la rugosité de surface et de la profondeur (ou de la hauteur) des irrégularités de surface. Le microscope LEXT utilise les mêmes paramètres de rugosité (en deux dimensions) que les microscopes à contact, et génère donc des résultats de mesure compatibles avec ces microscopes. Le LEXT dispose également de paramètres de rugosité en trois dimensions conformes à la norme ISO 25178, ce qui vous permet d’obtenir bien plus d’informations qu’avec une simple mesure de la rugosité linéaire grâce à l’analyse de la surface au moyen d’images 3D et de données numériques. Ce type de mesure est difficilement envisageable avec les microscopes à contact classiques, car il est difficile de positionner le stylet en haut de la partie ondulée et chanfreinée de la dosette. Les microscopes à balayage électronique, le plus souvent utilisés pour ces mesures, nécessitent le dépôt d’une couche métallique et fournissent des données de rugosité quantitatives peu fiables. Le microscope LEXT résout ces problèmes, car il permet de réaliser des mesures sans contact à faible ou fort grossissement, sans perdre de vue la petite surface à mesurer et sans nécessiter de dépôt.

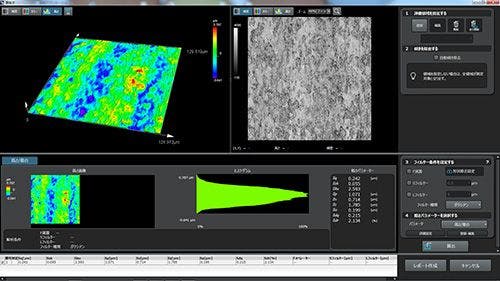

Mesure de la rugosité de surface
