Rugosité de surface de fermetures à glissière de sachets en plastique
Mesures de forme de l’ordre du micromètre à l’aide d’un microscope laser
Sachet en plastique à fermeture à glissière
Application
Nous utilisons très souvent des sachets en plastique à fermeture à glissière au quotidien. Les sachets en plastique à fermeture à glissière sont très pratiques, car ils sont faciles à fermer et économiques, puisqu’ils peuvent être refermés autant de fois que nécessaire. Le matériau de fabrication des sachets varie grandement selon le contenu pour lequel le sachet est conçu, mais le polyéthylène et le polypropylène sont les matériaux les plus répandus. L’une des exigences les plus importantes pour les sachets à fermeture à glissière est leur étanchéité pour éviter les fuites et empêcher l’air d’entrer. Vérifier la propriété de surface de la partie supérieure de la glissière (la partie qui entre en contact avec la glissière de l’autre côté lorsque le sachet est fermé) est essentiel pour garantir une excellente étanchéité.
Solution proposée par Olympus
Le microscope à balayage laser 3D LEXT d’Olympus a été conçu pour mesurer des formes 3D avec une grande résolution et une précision élevée. Ces caractéristiques permettent de déterminer la rugosité de surface grâce à une profilométrie précise, ainsi que la profondeur (ou la hauteur) des irrégularités de surface. Le microscope LEXT utilise les mêmes paramètres de rugosité (en deux dimensions) que les microscopes à contact, et génère donc des résultats de mesure compatibles avec ces microscopes. Le LEXT dispose également de paramètres de rugosité en trois dimensions conformes à la norme ISO 25178, ce qui vous permet d’obtenir bien plus d’informations qu’avec une simple mesure de la rugosité linéaire grâce à l’analyse de la surface au moyen d’images 3D et de données numériques. Ce type de mesure est difficilement envisageable avec les microscopes à contact classiques, car il est difficile de positionner le stylet sur la partie supérieure de la glissière fine, mais le microscope LEXT permet de réaliser des mesures sans contact à faible ou fort grossissement sans perdre de vue la petite zone mesurée.
Images d’une glissière de sachet en plastique à divers grossissements
Lentille d’objectif X20
Zoom X1
Lentille d’objectif X50
Zoom X1
Lentille d’objectif X100
Zoom X1
Lentille d’objectif X100
Zoom X3

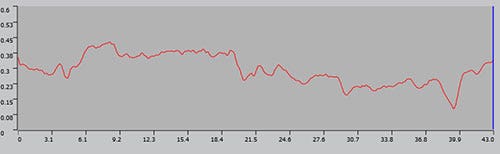

3D ＋ profil
Avant la correction de la surface courbe
Après la correction de la surface courbe
Profilomètres optiques 3D et microscopes confocaux industriels
LEXT OLS5500
Profilomètre optique 3D hybride
- Mesures de surface traçables, du nanomètre au micromètre
- Microscopie à balayage laser (LSM), interférométrie à lumière blanche (WLI) et microscopie à variation de la mise au point (FVM) sur une plateforme unique, déjà primée
- Premier profilomètre optique 3D à offrir une précision et une répétabilité garanties* pour les mesures réalisées en LSM et WLI
- Le mode WLI offre un rendement de mesure jusqu’à 40 fois supérieur à celui du LSM conventionnel
- Précision exceptionnelle sur toutes les surfaces grâce à une optique conçue par nous
- Interface intuitive et automatisation intelligente simplifient l’utilisation pour les opérateurs de tous niveaux
- Flux de travail à haut rendement et optimisés par l’IA grâce à l’intégration du logiciel PRECiV™
*Selon les recherches internes menées par Evident en date d’octobre 2025. La précision et la répétabilité garanties ne s’appliquent que si le dispositif a été étalonné conformément aux spécifications du fabricant et s’il est exempt de défauts. L’étalonnage doit être effectué par un technicien Evident ou un spécialiste agréé par Evident.
LEXT OLS5100
Microscope confocal à balayage laser pour l’analyse des matériaux
- Précision garantie pour la mesure de la forme des surfaces 3D au niveau submicronique*
- Composants optiques à haute performance réduisant les aberrations dans tout le champ de vision
- Assemblage d’images en haute résolution et grandes vitesses de balayage pour acquérir rapidement les images
- Interface conviviale et logiciel intuitif permettant une utilisation par tous les types d’utilisateurs
