Mesure de la rugosité de surface des billes de roulements à l’aide du microscope confocal à balayage laser OLS5000 d’Olympus

Contexte

Intégrés à toute une gamme d’équipements, les roulements à billes servent à réduire au minimum le frottement des pièces rotatives, notamment celles des automobiles, des vélos, des appareils électriques et de la machinerie industrielle. Leur résistance devant être réduite, les billes intégrées à ces roulements subissent un processus de rectification de manière à ce que leur sphéricité soit la plus précise possible et que leurs surfaces soient lisses. Généralement en chrome ou en acier inoxydable, ces billes sont parfois aussi faites en céramique ou en laiton. Pour garantir un fonctionnement efficace et en douceur des roulements, on doit mesurer avec précision la rugosité de la surface des billes durant le processus de fabrication, en particulier après l’étape de rectification. Si les billes ne sont pas suffisamment lisses et sphériques, les roulements risquent de ne pas fonctionner efficacement.

Solution proposée par Olympus

Le microscope à balayage laser 3D LEXT d’Olympus permet d’effectuer avec précision des mesures de rugosité de surface sans contact sur des objets sphériques. Contrairement aux rugosimètres à contact classiques, le microscope LEXT vous permet de régler facilement la position de mesure, même sur une bille minuscule. De plus, il saisit les mesures de rugosité de la bille sous forme d’image plane qu’il affiche en 3D, ce qui vous fournit l’information complète et détaillées sur la rugosité de surface. Comme le microscope assure la traçabilité des valeurs mesurées, vous aurez l’esprit tranquille en sachant que la précision des mesures est assurée. La sensibilité élevée aux inclinaisons permet d’enregistrer avec précision même les irrégularités les plus subtiles.

Caractéristiques du microscope

Le microscope à balayage laser LEXT d’Olympus est muni d’un système laser qui permet d’effectuer des mesures de rugosité de surface sans contact. Le puissant logiciel qu’il comprend génère et enregistre les mesures 3D avec une très haute résolution et une précision inégalée. Le microscope LEXT se démarque par une sensibilité élevée aux inclinaisons, laquelle permet de mesurer avec précision des irrégularités complexes et très inclinées.

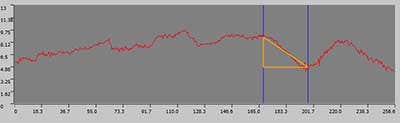

Avant le processus de rectification

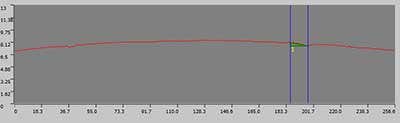

Après le processus de rectification

Figure 1 : Mesures 3D de la rugosité de surface d’une bille à l’aide du microscope LEXT avant (à gauche) et après (à droite) le processus de rectification
