Notes d’application
Mesure de la rugosité de surface de substrats d’impression souples à l’aide du microscope confocal laser Olympus OLS4100
Contexte
Les éléments électroniques devenant de plus en plus petits et de plus en plus complexes, la demande en circuits imprimés souples et miniaturisés ne cesse de croître. Pour fabriquer un circuit imprimé souple, on assemble une ou plusieurs couches de feuille de cuivre sur un substrat de résine diélectrique. Les couches de cuivre sont ensuite gravées pour créer l’ensemble de pistes souhaité. Avant d’être appliquée au substrat, la surface de cuivre est traitée afin d’augmenter sa rugosité et de favoriser l’adhésion. Si la surface de cuivre n’est pas assez rugueuse, son adhésion à la résine sera insuffisante pour résister au processus de fabrication. Si tel est le cas, cela provoque des défauts et la défaillance des appareils électroniques. De ce fait, il est important de mesurer préciser la rugosité des feuilles de cuivre.
Solution proposée par Olympus
Le microscope de mesure laser 3D Olympus LEXT permet de mesurer la rugosité de surface avec une résolution dans le plan de 0,12 µm et une résolution des irrégularités de 5 nm. Le microscope dispose d’une densité de pixels ultra-élevée, afin de pouvoir mesurer même les irrégularités subtiles en surface. Grâce aux mesures de rugosité sans contact du LEXT, la fine couche de cuivre n’est pas endommagée.
Caractéristiques du produit
Le microscope Olympus LEXT permet des observations 3D avec une ultra-haute résolution et une très grande densité de pixels. Le microscope présente une forte sensibilité à l’inclinaison, ce qui permet des mesures précises de structures géométriques complexes comportant des surfaces fortement inclinées. La fonction de mesure de la rugosité sans contact garantit que les surfaces en cuivre fragiles ne sont pas endommagées lors de la mesure.

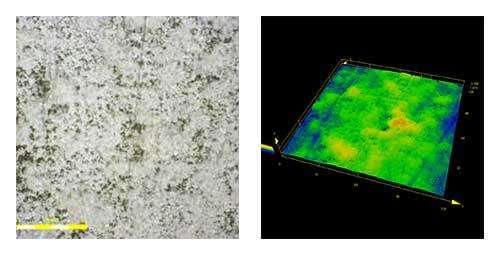

Figure 1 : Image en haute résolution et un modèle 3D d’une surface en cuivre
