Comment iFixit utilise un microscope numérique pour dévoiler ce que cache votre téléphone

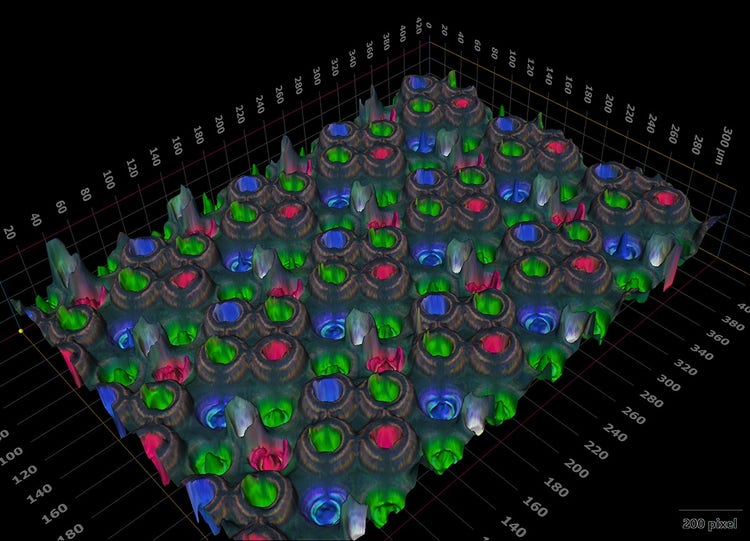

Image microscopique en 3D de l'écran du Samsung Galaxy S26 Ultra, réalisée à l'aide de la technique de « Pile d’image en Z » sur le microscope numérique DSX2000.
Ce qu’un microscope numérique apporte au démontage d’un téléphone
On le démonte, on le place sous un microscope et on observe les composants que personne n’était censé voir.
Chaque année, les fabricants nous dévoilent ce que renferment leurs tout derniers appareils. Les visuels marketing montrent ici une couche de protection de la vie privée, là une chambre à vapeur, et ailleurs un adhésif astucieux. Les schémas sont clairs et convaincants. Ils sont également déterminés à l’avance par les personnes qui ont conçu le produit. iFixit a pour mission de vérifier ces affirmations. Depuis des années, l’équipe démonte en public des appareils électroniques grand public, attribue à chaque appareil une note indiquant son niveau de réparabilité et publie les preuves à la vue de tous.
Les fabricants prêtent attention à ces notes, et c’est précisément pour cette raison que les preuves doivent tenir la route. Or, une grande partie de ce qui détermine si un téléphone peut être réparé se joue à une échelle inaccessible à l’appareil photo d’un téléphone : un cordon d’adhésif, un revêtement, la façon dont les couches d’un écran sont superposées.
Pour capturer ce niveau de détail, iFixit utilise le microscope numérique DSX2000. Nous avons discuté avec Arthur Shi, rédacteur technique senior chez iFixit, de la place qu’occupe le microscope dans un démontage, de ce qu’il a révélé à l’intérieur des derniers téléphones phares, et du moment où une illustration marketing de Samsung ne correspondait pas à ce que l’équipe a découvert sous le capot.

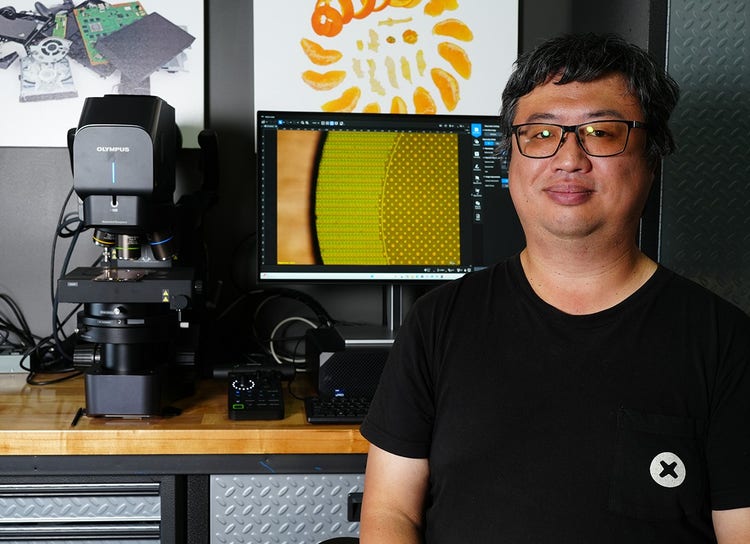

Arthur Shi devant le microscope numérique DSX2000 dans le laboratoire de démontage d’iFixit.
Rencontre avec Arthur Shi, rédacteur technique senior chez iFixit
Arthur : Je participe au démontage de divers appareils et gadgets afin d’offrir un aperçu pédagogique rapide de leur conception et de leur réparabilité, mais aussi d’analyser et de démystifier la technologie qu’ils renferment. Titulaire d’un master en génie électrique et passionné de photographie, je suis généralement celui qui se trouve derrière le microscope, chargé de comprendre ce que nous observons et de le traduire en images compréhensibles pour le grand public.

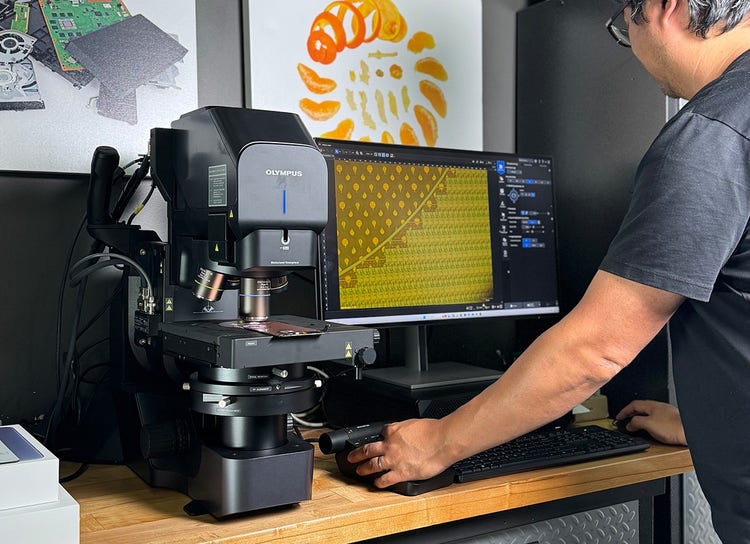

Arthur Shi au travail sur le microscope numérique DSX2000 lors du démontage d’un téléphone.
Comment la microscopie numérique s’intègre-t-elle dans le processus de démontage d’un téléphone ? À quel moment le microscope entre-t-il en jeu ?
Arthur : Il s’agit en réalité d’une phase de découverte et d’exploration. Au fur et à mesure que nous démontons l’appareil, nous l’observons au microscope, nous l’examinons de près et nous menons l’analyse au fur et à mesure. Ce n’est pas quelque chose que nous réservons pour la fin. Le microscope reste sur la paillasse tout au long du processus, et dès qu’un élément semble inhabituel, nous le plaçons sous l’objectif pour comprendre ce qui se passe.
Avant de passer au microscope numérique DSX2000, qu’est-ce qui manquait à votre processus d’imagerie lors du démontage ?
Arthur : Nous ne parvenions tout simplement pas à obtenir les images. Soit nous devions faire l’impasse sur cet aspect de l’analyse, soit nous utilisions un microscope très basique, qui ne montrait pas grand-chose. Nous nous contentions donc de rédiger des descriptions et d’illustrer nos articles avec des dessins. Cela fonctionnait, mais ce n’était pas la même chose que de montrer la réalité. Les images au microscope attirent toujours beaucoup plus l’attention. Les gens les voient sur les réseaux sociaux et sont toujours ravis de découvrir l’objet en vrai.
Vous avez récemment réalisé un démontage du Samsung Galaxy S26 Ultra. Pourriez-vous décrire le procédé d’imagerie utilisé pour visualiser le panneau d’affichage de confidentialité ?
Arthur : L’écran de confidentialité était ce que nous voulions mettre en avant, nous avons donc commencé par démonter le panneau d’affichage. Nous l’avons photographié de face, puis de dos. Samsung avait publié des visuels marketing montrant à quoi il ressemblait, mais nous ne savions pas exactement comment cette fonctionnalité avait été intégrée dans la structure. Une fois les deux faces photographiées, nous avons pu voir où se situait réellement la couche de confidentialité dans la structure, et elle était plus haute que ce que nous avions supposé. Les pixels de confidentialité partageaient la même structure que les pixels standard, et ce sont les cônes physiques qui limitent l’angle de vision qui faisaient le vrai travail.

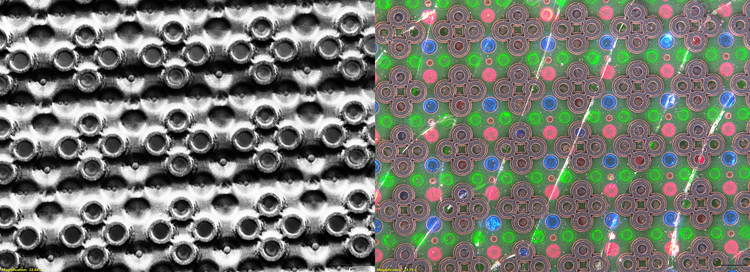

L’écran du S26 Ultra vu de face. À gauche : en mode « shaded relief », les anneaux autour de chaque pixel de confidentialité qui empêchent la lumière de s’échapper latéralement sont visibles. À droite : les sous-pixels RVB affichés en mode MIX, également appelé « éclairage MIX ».
Lorsque vous avez capturé des images à l’intérieur de l’écran du S26 Ultra, vous avez remarqué une couleur inhabituelle sur la dalle OLED. Pourriez-vous expliquer ce que vous avez constaté ?
Arthur : Oui. Sous une lumière réfléchie, la dalle présentait une couleur, ce qui était très étrange pour un écran OLED, car celui-ci est auto-émissif et n’a pas vraiment besoin de filtres de couleur. On aurait dit que des filtres de couleur étaient encore présents sur les pixels. Je pense qu’ils l’ont fait pour augmenter le contraste ou réduire les reflets. Nous avons testé la lumière polarisée et n’avons constaté aucun effet de polarisation, mais nous avons observé des bandes de couleur provenant des revêtements. Nous avons fait preuve de prudence dans la manière dont nous avons présenté cela lors du démontage, mais c’est justement parce que nous pouvions le voir que nous avions un élément à étudier.
La couche de confidentialité s’est révélée être une image 3D, créée par empilement Z. Elle est située plus haut dans la dalle que prévu, chaque pic représentant un sous-pixel.
Dans le démontage de l’iPhone 17 Pro, qu’est-ce qui provoque les rayures sur le plateau de l’appareil photo ?
Arthur : L’aluminium anodisé autour du plateau de l’appareil photo s’écaillait au contact des clés et des pièces de monnaie. Nous voulions montrer ce qui se passait physiquement au niveau de ce bord ; nous avons donc photographié le rebord en aluminium et observé le revêtement se détacher de l’angle vif. À ce grossissement, il est impossible de mettre suffisamment l’objet au point tout seul ; nous avons donc utilisé la fonction d’empilement pour obtenir une bonne profondeur de champ. C’est ce qui a rendu les images exploitables.

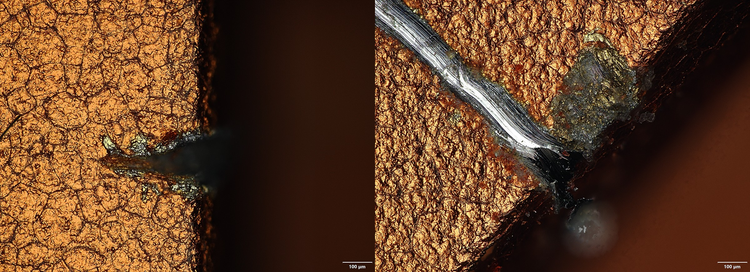

Sous l’action d’un pic de niveau 4 sur l’échelle de Mohs, soit à peu près la dureté d’une pièce de monnaie, le revêtement anodisé s’écaille au niveau du bord tranchant du plateau de l’appareil photo pour révéler l’aluminium nu. Image prise à un grossissement de 20X en mode MIX.
À l’intérieur de la chambre à vapeur de l’iPhone 17 Pro
Ce même démontage a permis d’observer le système de refroidissement de l’iPhone 17 Pro à la loupe. Les images ont révélé la structure interne en mèche de cuivre qui évacue la chaleur du processeur.

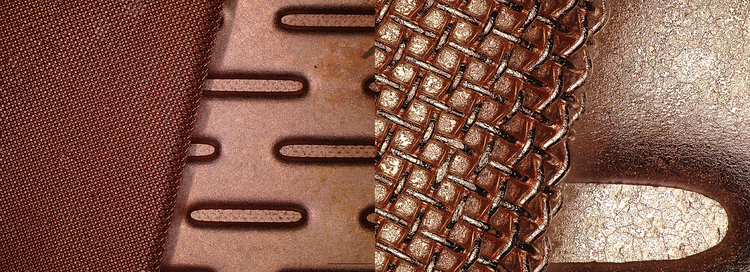

À gauche : à l’intérieur de la chambre à vapeur de l’iPhone 17 Pro, un treillis de cuivre tissé capte et condense le fluide de travail qui évacue la chaleur de la puce. À droite : la même chambre à un grossissement plus élevé. Les deux images ont été prises en champ clair.

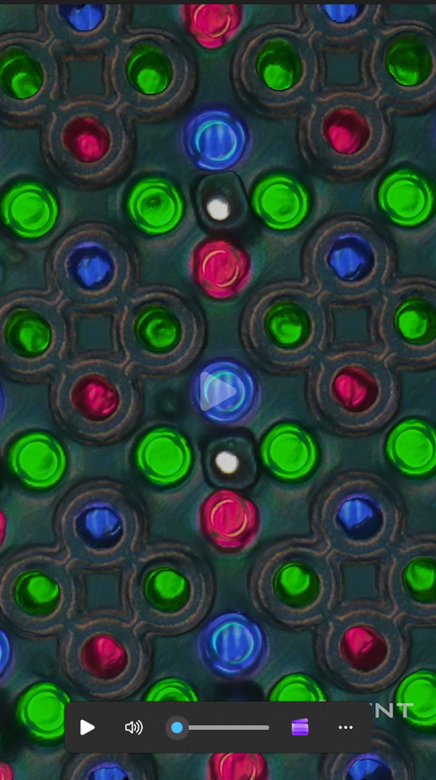

Enregistrée en direct en 4K à l’aide du microscope numérique DSX2000, cette vidéo montre l’écran du S26 Ultra en train de s’allumer et de s’éteindre, révélant ainsi le fonctionnement de la structure de protection de la vie privée en temps réel
Quelles fonctionnalités du DSX2000 utilisez-vous au quotidien, comme l'optique, les modes d'imagerie ou l'observation à angle libre ?
Arthur : L’optique physique est excellente. Je dispose d’un ensemble d’objectifs à focale fixe que je peux facilement changer en fonction de l’usage que je souhaite en faire. L’éclairage joue également un rôle important. Toutes les différentes fonctions d’éclairage sont vraiment utiles pour faire ressortir les détails, car elles produisent toutes des effets différents. J’utilise le relief ombré pour une lecture rapide de la structure 3D, et la plupart de mes images publiées sont finalement en mode MIX. L’observation à angle libre est plus importante qu’on ne le pense, car les coques de téléphone ne reposent pas à plat. C’est en pouvant incliner l’optique plutôt que de déplacer l’échantillon que nous avons pu accéder au châssis de l’iPhone Air pour montrer l’usinage à l’intérieur.
Qu’apporte la vidéo 4K à un démontage de l’ ?
Arthur : Plus que je ne m’y attendais. Nous enregistrons des clips 4K en direct de l’échantillon sous le microscope et les intégrons directement dans les vidéos de démontage. Sur le S26 Ultra, nous avons allumé et éteint l’écran alors qu’il était posé sur la platine et filmé en temps réel le fonctionnement de la structure de confidentialité. Cela crée un rendu très dynamique. On voit en direct ce qui se passe et à quoi cela ressemble. Avec l’ancien microscope, les clips étaient limités à 10 secondes et non compressés, c’est donc un véritable bond en avant.
FineWoven vs TechWoven : qu’a révélé le microscope au sujet des coques Apple ?
Arthur : L’une de mes découvertes préférées n’avait rien à voir avec l’électronique. Les coques FineWoven d’Apple étaient très mal vues car elles se tachaient, tandis que leur remplaçante, la TechWoven, ne présentait pas ce problème. Nous avons examiné les deux au microscope et avons pu constater qu’ils avaient complètement modifié la densité du tissage et ajouté un nouveau revêtement. La coque FineWoven n’était pas du tout étanche, de sorte que tout liquide était absorbé par les fibres. Les coques TechWoven, quant à elles, sont étanches grâce à une couche résistante aux liquides appliquée en surface. Deux produits, une différence évidente dans l’usage quotidien, et il suffisait de pointer la caméra directement sur la cause du problème.

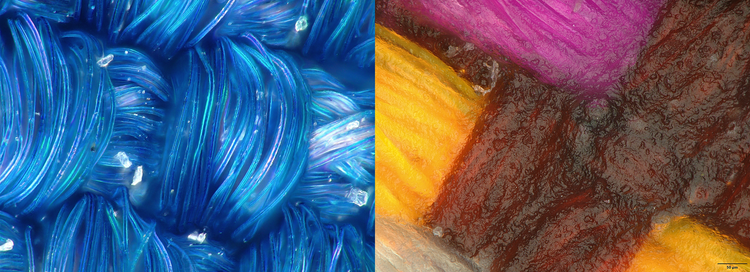

À gauche : FineWoven présente un tissage ouvert et non étanche qui laisse les liquides s’imprégner dans les fibres. À droite : TechWoven présente un tissage plus dense recouvert d’un revêtement résistant aux liquides. Les deux images ont été prises en mode MIX.
Comment s’est passé votre initiation au microscope numérique DSX2000 ? A-t-il été difficile de s’y mettre ?
Arthur : C’est assez intuitif, et il est très facile d’obtenir des photos d’une qualité exceptionnelle. Il y a eu une phase d’apprentissage initiale, mais rien de bien grave. Nous avions déjà utilisé la génération précédente, donc beaucoup de choses nous étaient familières, et la configuration a été effectuée à distance en une demi-heure environ. Une fois que tout est configuré, c’est incroyablement facile de commencer à l’utiliser. Nous le laissons généralement allumé en permanence, et il fonctionne tout simplement.
En quoi l’imagerie par microscope numérique permet-elle à iFixit d’apporter des preuves ?
Arthur : Notre objectif principal est d’éduquer le public ; créer des images percutantes, tout ce qui peut y contribuer, est donc vraiment utile. Les images racontent l’histoire. Elles nous permettent de trancher des débats sur la façon dont un objet est construit, et elles suscitent un véritable intérêt chez les gens pour ce qu’il y a à l’intérieur de leurs appareils. C’est un outil formidable. Inestimable à bien des égards.
Ce qu’un graphique marketing ne vous montre pas
Un schéma marketing vous indique qu’une couche existe. Il ne vous dit pas où elle se trouve, de quoi elle est composée, ni si l’appareil survivra à la réparation. Pour cela, il faut que quelqu’un ouvre le téléphone et l’observe de suffisamment près pour le voir. C’est la différence entre se faire dire ce qu’il y a à l’intérieur et se le faire montrer.
C’est le travail qu’effectue iFixit, et c’est de plus en plus le microscope numérique DSX2000 qui leur permet de le montrer. La même imagerie est utilisée quotidiennement dans les laboratoires de science des matériaux et d’analyse des défaillances, où le DSX2000 fonctionne avec le logiciel PRECiV™ DSX qui gère ses modes d’observation et son imagerie 3D.
Vous êtes curieux de savoir ce que vos propres échantillons révèlent à ce niveau de détail ?
Découvrez le microscope numérique DSX2000 ou demandez une démonstration.
Techniques d’imagerie utilisées lors du démontage de téléphones
Les images présentées dans cet article ont été capturées à l’aide de plusieurs techniques d’imagerie sur le microscope numérique DSX2000. Chacune d’entre elles révèle une propriété différente de l’échantillon ou le capture d’une manière différente.
Foire aux questions sur l’utilisation de la microscopie numérique lors du démontage de téléphones
Comment inspecter l'écran d'un smartphone au microscope ?
Photographiez l’écran à la fois de face et de dos pour voir comment les couches s’empilent, puis utilisez différents modes d’observation pour mettre en évidence les caractéristiques que l’éclairage plat ne permet pas de percevoir. Sur le Galaxy S26 Ultra, iFixit a procédé exactement ainsi pour déterminer où se situait la couche de confidentialité dans la structure, et a enregistré une vidéo 4K de l’écran s’allumant et s’éteignant afin de montrer le fonctionnement de la structure de confidentialité en temps réel.
Qu'est-ce que l'empilement Z sur un microscope numérique, et comment est-il utilisé lors du démontage des téléphones ?
L’empilement Z, également appelé « focus stacking », consiste à capturer des images à plusieurs plans focaux et à les fusionner en une seule image avec une grande profondeur de champ, ou en une reconstruction 3D. À fort grossissement, il est impossible de maintenir un échantillon net en une seule exposition ; c’est donc l’empilement qui rend utilisables des images telles que le bord du plateau de l’appareil photo de l’iPhone 17 Pro.
Pourquoi l’observation à angle libre est-elle utile pour les démontages d’appareils électroniques ?
Les composants des appareils sont rarement à plat. L’observation à angle libre permet d’incliner l’optique plutôt que l’échantillon ; c’est ainsi qu’iFixit a pu photographier l’usinage à l’intérieur du châssis de l’iPhone Air.
Combien de temps faut-il pour apprendre à utiliser un microscope numérique pour le démontage de téléphones ?
iFixit décrit la courbe d’apprentissage initiale du microscope numérique DSX2000 comme raisonnable, la configuration à distance prenant environ une demi-heure. Le système reste allumé et est utilisé en continu.
Quel logiciel de microscope numérique est recommandé pour l’imagerie 3D des composants électroniques ?
Le microscope numérique DSX2000 fonctionne avec le logiciel PRECiV DSX, qui contrôle ses modes d’observation et l’imagerie 3D.
Produits phares

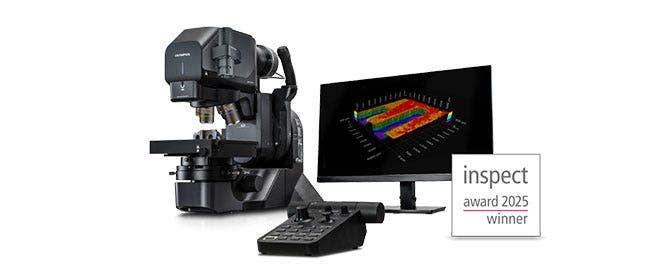

DSX2000
