Les fabricants de semi-conducteurs et de composants électroniques utilisent des microscopes industriels dans le cadre de leur processus de contrôle qualité (CQ). Les microscopes permettent la détection des défauts et des écarts par rapport aux caractéristiques techniques à obtenir, notamment :

• Mauvais positionnement des composants sur les circuits imprimés
• Contaminants électroconducteurs sur les wafers, présentant un risque de court-circuit
• Pixels morts sur les capteurs et les écrans de caméra

Ils sont également utilisés pour vérifier la conformité de ces composants complexes aux normes internationales. Dans le domaine de la technologie des puces à mémoire et des semi-conducteurs à microprocesseur, il est nécessaire d’observer les composants au microscope pour garantir un examen complet et fiable.

Le processus de contrôle qualité peut être long et coûteux. Les fabricants cherchent donc en permanence des moyens de simplifier leurs méthodes et d’améliorer leur efficacité. Le choix du bon logiciel pour contrôler leurs microscopes de CQ peut avoir un impact important sur les dépenses du laboratoire. Il est important que le logiciel soit simple d’utilisation et permette d’améliorer le flux opérationnel afin d’obtenir des résultats fiables et des mesures reproductibles, indépendamment du niveau d’expérience de l’opérateur.

Limitez les coûts du CQ avec notre logiciel d’inspection des semi-conducteurs

Le logiciel PRECiV™ permet d’optimiser l’inspection des produits effectuée par plusieurs utilisateurs pour non seulement accélérer la détection, mais aussi normaliser le fonctionnement du microscope afin d’améliorer la reproductibilité des résultats. Voici cinq façons dont le logiciel PRECiV peut vous aider à limiter vos coûts en matière de CQ :

1. Un système facile à utiliser qui réduit le temps de détection des défauts

L’interface logicielle épurée et conviviale facilite l’acquisition d’images au microscope et l’enregistrement des données, même pour les utilisateurs inexpérimentés. Découvrez à quel point il est simple de recueillir des images en haute résolution et de les étudier à l’aide des fonctionnalités d’amélioration des images en temps réel du logiciel PRECiV, comme le réglage de la grande gamme dynamique (HDR) et la suppression des halos lumineux :

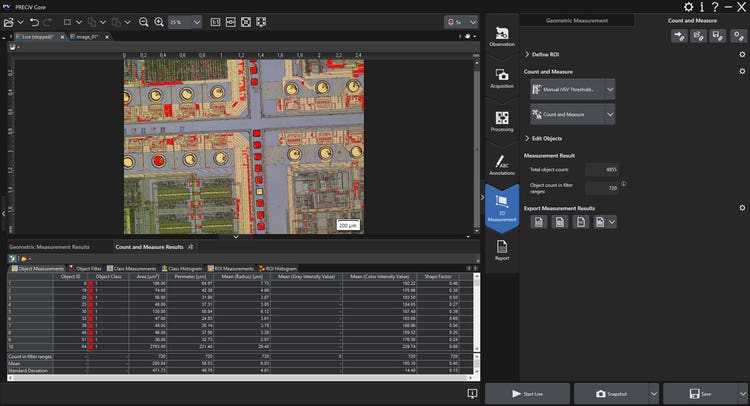

Outils de mesure 2D de base et avancés

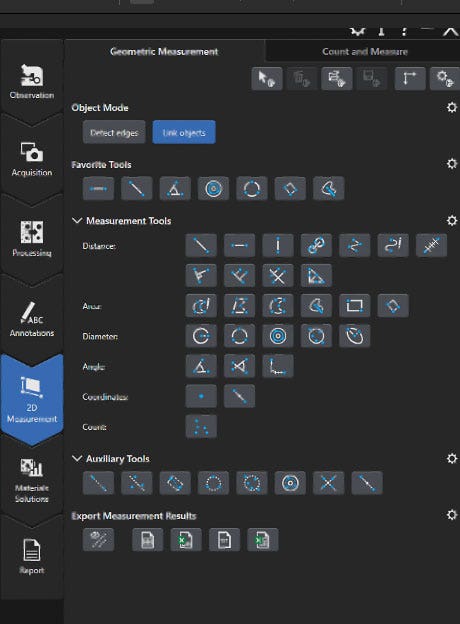

Le logiciel PRECiV donne à vos inspecteurs du CQ un accès direct à un ensemble complet d’outils 2D pour le comptage et les mesures. Il fournit des outils de base pour analyser les défauts, notamment en ce qui concerne la distance, la surface, le diamètre, l’angle et les coordonnées, ainsi que des outils avancés :

• Mode Detect edges (détection des bords) pour une définition rapide des points de début et de fin de la mesure (au moyen de la détection du contraste).
• Mode Link objects (lier les objets) pour réutiliser les mesures existantes en moins de clics.
• Boutons Export measurements results (exporter les résultats des mesures) pour exporter directement vos résultats au format souhaité vers un lecteur partagé.

2. Examen complet simplifié des semi-conducteurs et composants électroniques de grande dimension

Le logiciel PRECiV permet le contrôle intégré des microscopes compatibles, des tourelles porte-objectifs motorisées et des caméras de microscope, y compris la technologie à infrarouges courts (SWIR). Ses outils adaptés à l’acquisition en temps réel élargissent vos capacités d’imagerie, vous permettant ainsi d’observer dans leur ensemble les wafers et autres composants électroniques de grande taille.

Mise au point automatique, images panoramiques

La possibilité d’acquérir des images totalement nettes qui s’étendent au-delà du champ d’observation des microscopes manuels n’est qu’un exemple parmi d’autres de la façon dont le logiciel PRECiV améliore les capacités de mesure. Avec les microscopes motorisés, vous pouvez également utiliser le mode instantané et activer les fonctions automatisées suivantes d’une simple pression sur un bouton :

• EFI (fonction d’imagerie à profondeur de champ étendue) : acquisition d’une successions d’images avec la mise au point effectuée à différents niveaux de hauteur de l’échantillon, permettant de créer une image nette de l’ensemble de l’échantillon
• Panorama : permet de déplacer la platine sur l’ensemble de l’échantillon, puis d’assembler les différentes images afin de créer une seule grande image
• Panorama et EFI : l’image panoramique est automatiquement reconstruite pendant le déplacement de la platine. Un cadre coloré indique la qualité de l’image. Si la mise au point de l’image n’est plus adaptée, l’utilisateur peut la régler à tout moment.

Découvrez comment :

Combinez les fonctions Panorama et EFI pour obtenir des images de grande taille parfaitement nettes

Options d’observations multiples pour les contrôles intégraux de semi-conducteurs de haut en bas

Le logiciel PRECiV est doté d’une interface conviviale, ce qui permet aux utilisateurs peu expérimentés d’acquérir et d’analyser facilement des images à l’aide de méthodes d’observation en fond clair, champ sombre, MIX (champ sombre directionnel), à lumère polarisée et à contraste interférentiel (CID). Grâce à son contrôle intégré de caméras SWIR externes, le logiciel permet également aux utilisateurs d’inspecter les composants optiques avec des revêtements spécifiques de la plage de longueurs d’onde SWIR.

3. Optimisation de votre processus d’étude des matériaux

Pour normaliser et améliorer l’efficacité de votre processus d’inspection, le logiciel PRECiV propose un flux opérationnel dédié : « Materials Solution ». Les utilisateurs de différents niveaux d’expérience trouveront les étapes d’une grande simplicité :

• Les fonctions de mesures manuelles sont simples à utiliser et peuvent être chargées une nouvelle fois lors de l’exécution de mesures sur une série d’images enregistrées.
• Des mesures manuelles complexes peuvent être définies à l’aide d’outils supplémentaires et de la détection automatique des bords pour effectuer une mesure fiable entre deux points. ^*
• Un guidage pour les étapes du processus d’utilisation de certaines options (par exemple, distribution de particules, analyse de phase) permettent d’améliorer la reproductibilité des mesures.

^{* Fonctions disponibles avec les logiciels PRECiV Pro et PRECiV Desktop}

4. Augmentation de l’efficacité grâce à la connectivité

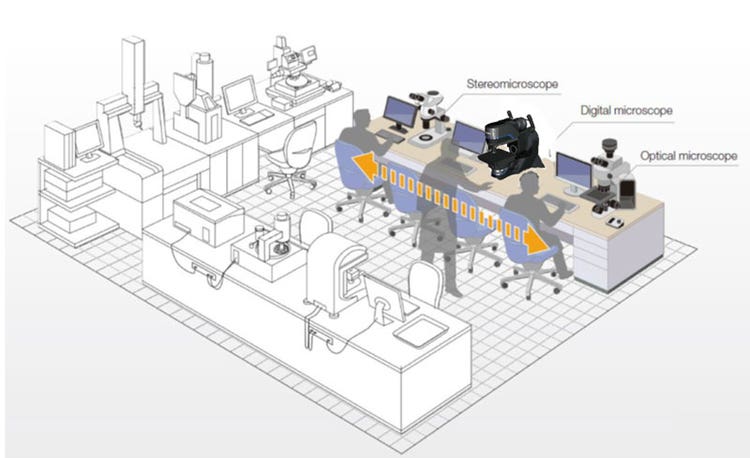

Une équipe de CQ équipée de postes de travail PRECiV peut simplifier et normaliser ses procédures grâce au partage réseau des données et des paramètres :

• Enregistrez et réutilisez les paramètres d’acquisition des images avec chaque fichier de données d’image, y compris les informations sur l’étalonnage, qui sont enregistrées dans l’en-tête des fichiers d’image (JPEG).
• Enregistrez les paramètres de mesure, les fichiers et autres paramètres (traitement, solutions de matériaux, annotations, etc.) pour pouvoir les récupérer sur n’importe quel poste de travail équipé de PRECiV.
• Définissez des droits d’accès pour que seuls les utilisateurs autorisés puissent modifier les paramètres système.

5. Conformité systématique des résultats, même avec différents utilisateurs

Le logiciel PRECiV est adapté aux environnements multi-utilisateurs conformes aux politiques FABS et aux politiques de sécurité. Il offre des fonctions automatisées qui permettent de garantir que tous les étalonnages et mesures du microscope sont effectués conformément aux réglementations de fabrication internationales, évitant ainsi toute erreur des opérateurs.

• Vérification de l’étalonnage de la chaîne optique grâce à la fonction d’étalonnage du grossissement automatisé dotée d’un micromètre étalonné à échelle ajustable
• Ensemble de solutions dédiées aux matériaux pour guider les utilisateurs tout au long du flux opérationnel, de l’acquisition des images à l’exportation de rapports conformes aux normes internationales
• Possibilité d’exporter toutes les analyses de mesure dans un fichier Excel (enregistrement direct de fichier) ou directement dans un rapport

Le logiciel PRECiV est un logiciel modulaire qui pourra être étendu pour s’adapter à vos potentiels futurs besoins. Consultez le site www.olympus-ims.com/fr/microscope/preciv/ pour découvrir les différents logiciels offerts, ou contactez votre représentant Olympus le plus près pour obtenir plus d’informations.
