La microscopie et l’analyse d’images sont associées à de nombreuses applications en métallurgie et en sciences des matériaux, allant du contrôle d’entrée des marchandises jusqu’au contrôle qualité, en passant par l’analyse de défauts. Étant un fabricant de microscopes qui bénéficie de plus d’un siècle d’expérience dans le domaine de l’optique, Olympus développe constamment de nouvelles façons d’améliorer les processus de contrôle dans le domaine de la métallurgie.

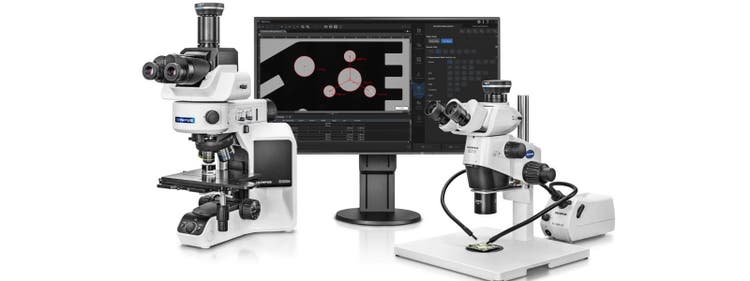

Par exemple, notre nouveau logiciel PRECiV™ vous permet de transformer n’importe quel microscope manuel en une plateforme complète d’imagerie et de mesure compatible avec une grande variété de matériaux. Ce logiciel permet de contrôler la plupart de vos équipements dédiés au processus d’inspection :

• Microscopes : tous les microscopes industriels conventionnels ou stéréoscopiques d’Olympus, y compris leurs fonctions codées
• Tourelles porte-objectifs : tourelles porte-objectifs motorisées Olympus
• Caméras : caméras numériques pour microscopes Olympus

Voici sept façons dont ce logiciel simple d’utilisation permet d’accélérer l’observation et l’analyse de vos images d’échantillons métallurgiques :

1. Interface soignée offrant des fonctionnalités faciles à utiliser

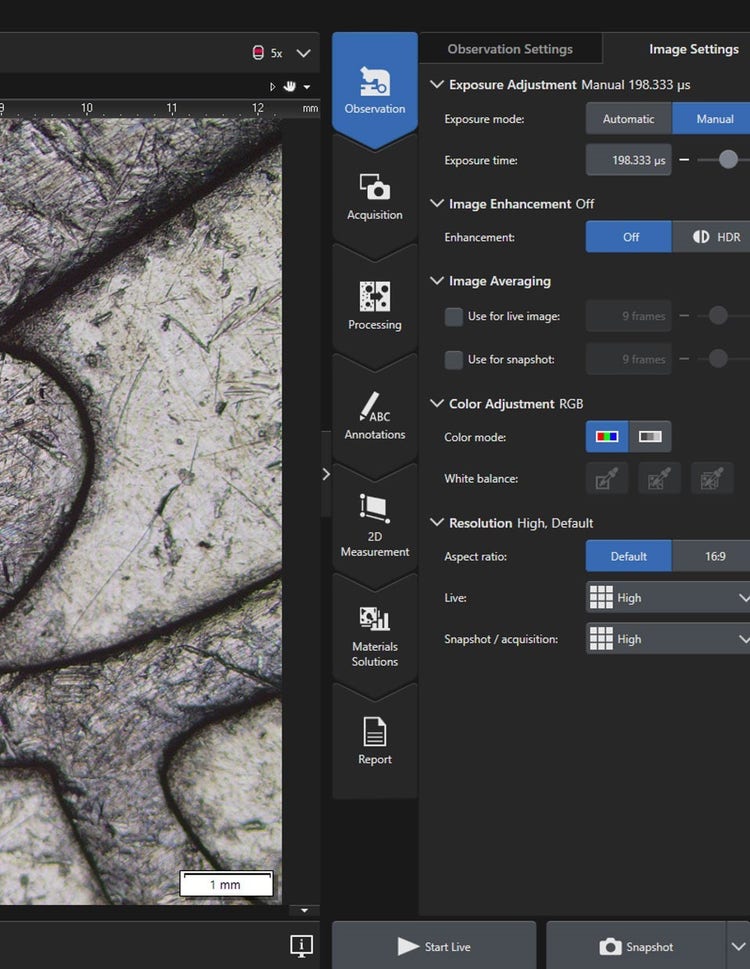

Tout d’abord, l’interface utilisateur intuitive permet de se familiariser rapidement avec le logiciel. L’onglet de navigation regroupe les différentes fonctionnalités du logiciel, de l’observation à la production de rapports, sous forme de gros boutons clairement identifiés. Les utilisateurs peuvent accéder à une interface simplifiée pour les processus de travail simples, mais les utilisateurs expérimentés peuvent aussi accéder facilement à des fonctionnalités plus complexes s’ils le souhaitent. Pour faciliter encore davantage votre processus opérationnel, il est également possible de personnaliser l’écran d’accueil en y plaçant les fonctions que vous utilisez le plus souvent.

2. Acquisition rapide d’images de grandes dimensions

En métallographie, il peut être difficile d’obtenir une image entièrement focalisée de l’ensemble d’une surface rugueuse, notamment dans le cas d’échantillons présentant des fractures, de matériaux à plans multiples et d’échantillons polis ayant une surface irrégulière. Le logiciel PRECiV facilite l’acquisition d’images entièrement focalisées au-delà du champ d’observation grâce aux fonctions d’imagerie à profondeur de champ étendue (EFI) et d’imagerie panoramique :

• EFI : permet d’acquérir en série plusieurs images dans différents plans focaux pour créer une image entièrement focalisée
• Image panoramique : permet de déplacer la platine sur l’ensemble de l’échantillon, puis d’assembler les différentes images enregistrées afin de créer une seule grande image

Il est possible de combiner ces deux fonctions sans interrompre le processus d’acquisition d’image afin de réduire le temps d’observation de l’échantillon.

3. Compatible avec différentes méthodes d’imagerie polyvalentes

L’imagerie en fond clair est une méthode couramment utilisée dans l’analyse d’images métallurgiques, mais ne permet parfois pas d’observer certaines caractéristiques de métaux ou d’alliages. D’autres méthodes d’imagerie peuvent alors être utilisées pour mieux observer certaines spécificités de surface :

• L’imagerie en fond noir permet de mettre en évidence les sections d’un échantillon diffusant la lumière. Par exemple, dans le cas d’échantillons préparés par attaque chimique des joints de grains, les joints apparaissent sombres en microscopie en fond clair, mais sont mis en évidence en imagerie en fond noir. Tout comme l’observation en fond clair, l’imagerie en fond noir est couramment utilisée en métallographie.
• L’imagerie à contraste interférentiel (CID) améliore les variations de contraste locales liées aux défauts de surface (tels que rayures, stries et impuretés).
• L’imagerie en fond noir à éclairage directionnel est particulièrement utile pour l’analyse d’inclusions non métalliques.
• L’imagerie en lumière polarisée permet d’observer l’orientation individuelle des grains après une attaque chimique des grains. Cette méthode d’imagerie associée à l’attaque colorante de l’échantillon est couramment utilisée pour l’analyse de la microstructure de l’aluminium.

Le logiciel PRECiV permet aux utilisateurs de choisir parmi une variété de méthodes d’imagerie, notamment l’observation en fond clair et en fond noir, la méthode MIX (fond noir à éclairage directionnel), l’observation en lumière polarisée et l’observation CID. Vous pouvez donc facilement obtenir les conditions idéales pour analyser différents matériaux et métaux. Son rendu des couleurs et sa haute résolution permettent d’obtenir les images de haute qualité.

4. Mesures bidimensionnelles précises

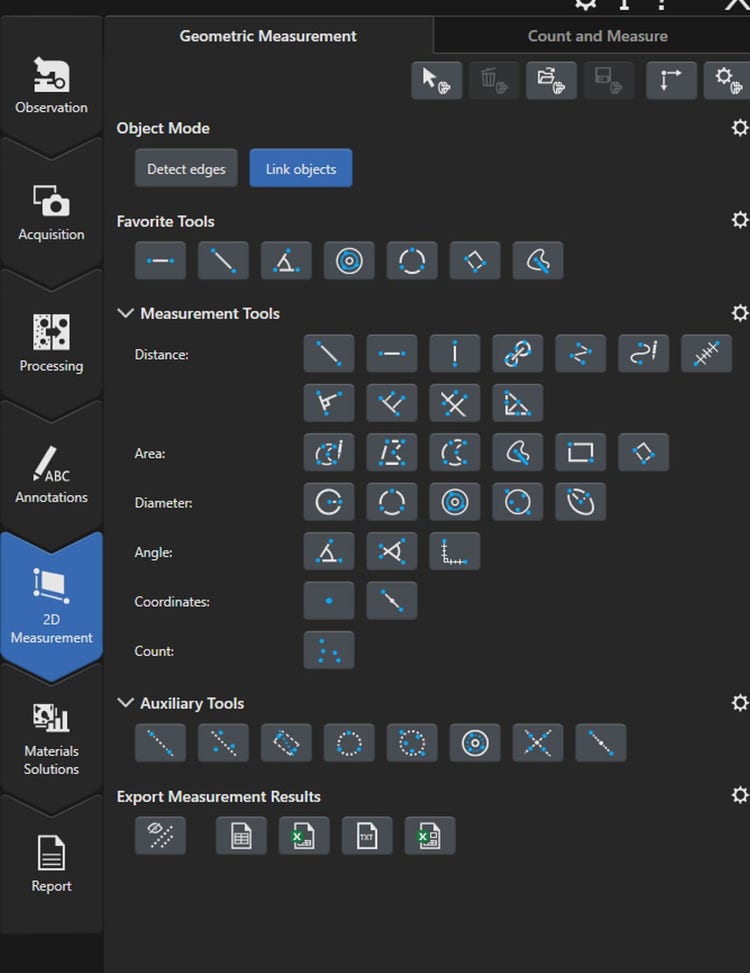

Le logiciel permet d’effectuer des mesures bidimensionnelles (2D) précises et répétitives sur une image en cours d’acquisition ou enregistrée. Les fonctionnalités avancées du logiciel incluent notamment :

• Détection automatique des bords^* pour mesurer de manière fiable la distance entre deux points
• Lignes auxiliaires^* pour réaliser facilement des mesures de géométrie complexe
• Baguette magique pour la détection automatique de zones sur l’échantillon

^{* Fonctions disponibles avec les logiciels PRECiV Pro et PRECiV Desktop}

5. Outils d’analyses complexes des images

Les industries des poudres métalliques, telles que les industries de la métallurgie des poudres et de la fabrication additive métallique, ont besoin d’un outil fiable pour mesurer les caractéristiques des particules (p. ex. la distribution granulométrique et la rugosité des particules) et leurs paramètres morphologiques (p. ex. la rondeur ou le rapport de Féret). Ces analyses permettent de garantir une qualité constante.

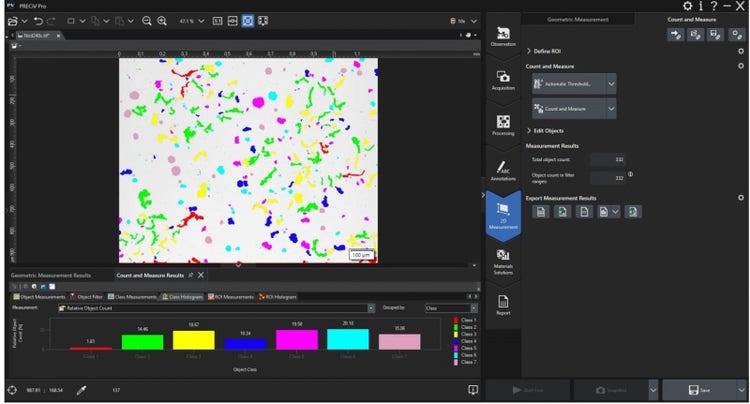

Le module « Count and Measure » (comptage et mesure), disponible en option avec le logiciel PRECiV, vous permet d’effectuer des analyses de particules et des mesures de phases basées sur des seuils prédéfinis. Vous pouvez choisir parmi une vaste gamme de caractéristiques de particules et de classifications définies par l’utilisateur qui correspondent le mieux à l’échantillon analysé.

L’analyse de phases basée sur des seuils peut être appliquée aux métaux, aux composites et aux autres matériaux qui peuvent être séparés par la méthode de seuillage.

6. Observations plus fiables

Un étalonnage est effectué pour toutes les mesures afin que vous puissiez avoir confiance en vos résultats d’inspection. Le logiciel se connecte au microscope et étalonne automatiquement le grossissement de l’image à l’aide d’une échelle micrométrique certifiée.

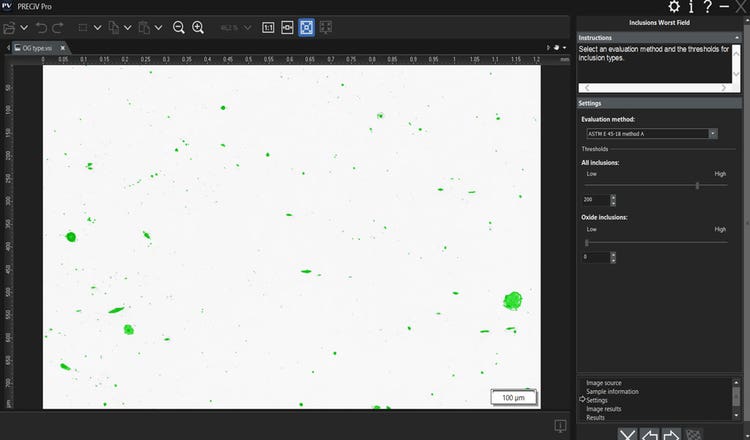

Le système fournit également des résultats conformes à différentes normes internationales et nationales. Pour les applications avancées comme la granulométrie ou les inclusions non métalliques dans l’acier, des modules complémentaires d’analyse dédiés aux matériaux sont disponibles en option. Ces modules vous guident au cours des différentes étapes d’acquisition de mesures conformes aux normes de l’Organisation internationale de normalisation (ISO) de l’ASTM International, ou aux normes industrielles japonaises (JIS).

Ces résultats conformes peuvent être publiés dans des rapports d’analyse professionnels créés dans Word, Excel ou PowerPoint. Vous pouvez modifier librement la mise en page du modèle des rapports, en ajoutant le logo de votre entreprise ou en modifiant les informations du modèle selon vos besoins.

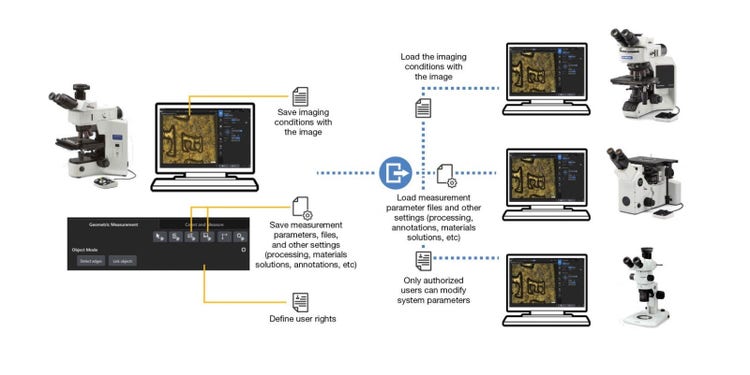

7. Efficacité accrue grâce à des postes de travail connectés

Grâce à son haut niveau de sécurité et à ses fonctionnalités avancées de partage de données, le logiciel vous permet de faire parvenir rapidement les bonnes informations à la bonne personne. Exportez facilement des images, des données ou des rapports professionnels, et partagez les fichiers sur le réseau de votre entreprise.

Les conditions d’imagerie, les paramètres de mesure et de traitement d’image, les paramètres des modules d’analyse dédiés aux matériaux, les annotations et d’autres informations pertinentes peuvent être enregistrés dans le fichier d’une image. Il est ensuite possible d’y accéder à partir de n’importe quel poste de travail PRECiV de votre laboratoire. Les utilisateurs autorisés à accéder aux fichiers peuvent télécharger les données sur leur poste de travail et les analyser.

Les images peuvent être enregistrées et téléchargées sous différents formats, ou enregistrées au format JPEG avec les informations d’étalonnage s’y rattachant à des fins de traçabilité.

Pour en savoir plus sur le logiciel d’analyse d’images PRECiV, veuillez consulter la vidéo ci-dessous ou nous contacter pour organiser une démonstration.
