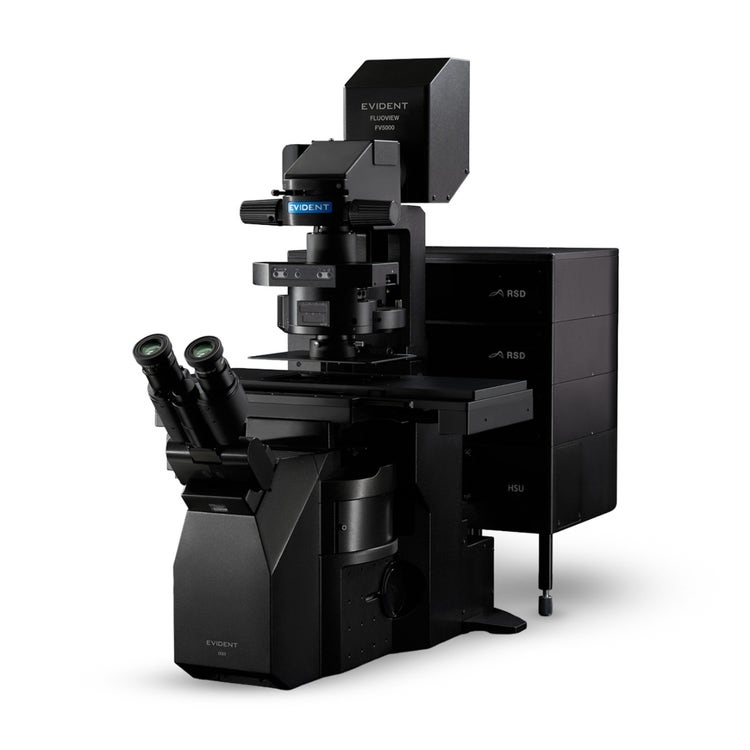

Microscope confocal à balayage laser FLUOVIEW FV5000

Repoussez les limites de la microscopie plus loin que jamais grâce au microscope confocal à balayage laser FLUOVIEW™ FV5000. S’appuyant sur l’expertise optique d’Evident et enrichi de technologies avancées de détection et de balayage, le FV5000 réunit imagerie quantitative, rapidité, super-résolution et reproductibilité au sein d’une seule et même plateforme flexible.

Les détecteurs SilVIR™ permettent une quantification au niveau du photon sur une large plage dynamique, tandis que les détecteurs SilVIR-RAY™ étendent cette technologie à l’imagerie rapide et simultanée en super-résolution multicolore. Associé à un balayage résonant 2K et à un balayage galvo 8K, le FV5000 capture en toute fiabilité aussi bien les événements dynamiques que les détails structurels les plus fins. L’automatisation intelligente rationalise les flux de travail d’imagerie, tandis que la surveillance intégrée des performances garantit des résultats cohérents et reproductibles.

Conçu pour répondre aux questions que se posent les chercheurs aujourd’hui et prêt pour les défis de demain, le FV5000 transforme l’imagerie complexe en découvertes fiables.

  • Product Availability: ce produit remplace les systèmes FV4000, FV3000 et les modèles antérieurs de la série FV.
  • Product Status: À usage exclusif de la recherche. Ne doit pas être utilisé dans le cadre de procédures de diagnostic.

FLUOVIEW FV5000

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/Evident_FV5000_SilVIR-RAY.mp4

Aucun détecteur n’en révèle autant. SilVIR-RAY™

Tous les systèmes confocaux promettent des images d’exception. Le microscope confocal et multiphotonique à balayage laser FLUOVIEW™ FV5000 tient cette promesse grâce aux technologies de détection révolutionnaires SilVIR-RAY™ et SilVIR™. Une plage dynamique linéaire à la pointe du secteur, une véritable capacité de résolution photonique et un bruit quasi nul préservent chaque détail, de l’acquisition à la publication.

Toutes les couleurs, tous les événements, en même temps

S'appuyant sur l'héritage d'innovation d'Evident, les détecteurs SilVIR-RAY du FV5000 introduisent une véritable imagerie multicolore simultanée à super-résolution, capturant à la fois les signaux lumineux et faibles tout en préservant les relations spatiales et temporelles en une seule acquisition. Des données fiables et reproductibles révèlent la dynamique sans compromis. Lorsque le détecteur capture tout, la science parle d'elle-même.

Télécharger la brochure

Visionner le webinaire sur le FV5000

Le détecteur qui change tout.

Équipé du détecteur SilVIR-RAY, dernier-né de la gamme de détecteurs SilVIR, le FV5000 offre une imagerie quantitative à super-résolution rapide aux recherches exigeantes en neurosciences, biologie cellulaire, découverte de médicaments, recherche sur le cancer et biologie du développement. Cette plateforme de nouvelle génération est conçue pour acquérir des données à super-résolution et entièrement quantifiables plus rapidement et plus facilement que jamais :

  • SilVIR-RAY permet une véritable super-résolution multicolore simultanée, grâce à la déconvolution TruSight™ qui atteint une largeur à mi-hauteur (FWHM) de 80 nm dans le plan latéral et de 200 nm dans le plan axial
  • Une plage dynamique inégalée de 1 Gcps grâce aux détecteurs SilVIR à rapport signal/bruit élevé, plébiscités par les principaux instituts de recherche
  • Des scanners à haute densité de pixels avec un galvo rapide 8K et une imagerie résonante haute vitesse 2K
  • Interface logicielle FLUOVIEW Smart™ et flux de travail optimisés par l’IA
  • Collier de correction automatisé TruResolution™ pour une correction instantanée de l’aberration sphérique avec plus de 20 de nos objectifs standard
  • Conception modulaire et évolutive du système : intégrez jusqu’à 10 lignes laser et des mises à niveau multiphotoniques compactes

Essayez le FV5000 par vous-même : ce sera le dernier microscope à balayage laser que vous testerez.

Demandez une démonstration

Cortex cérébral de souris, neurones de la couche V exprimant la GFP, montrant les corps cellulaires neuronaux et leurs prolongements fins. Image SilVIR-RAY avec TruSight SR. Échantillon fourni par : les docteurs Shun Mitsui et Shigeo Okabe, Laboratoire d’imagerie des dynamiques neuronales, Centre RIKEN pour les sciences du cerveau (CBS).

Imagerie à super-résolution

Coupe du cerveau de souris, région CA1 de l'hippocampe. Neurones marqués par l'AAV avec immunofluorescence GFP et VGAT. Image 8K acquise avec un objectif à immersion dans l'huile de 25X (NA 1,00, WD 1,0). Échantillon fourni par : le Dr Megumu Takahashi et le professeur Hiroyuki Hioki, département de neuroanatomie, École supérieure de médecine de l’université Juntendo ; ainsi que les Drs Hirotaka Asai et Shigeo Okabe, laboratoire d’imagerie des dynamiques neuronales, Centre RIKEN pour les sciences du cerveau (CBS)

Plus lumineux, plus net, plus rapide

L’imagerie à super-résolution SilVIR-RAY rend chaque signal plus lumineux, révélant ainsi des détails plus nets sans réduire l’intensité ni ralentir votre travail. Une véritable acquisition multicolore simultanée permet de capturer les dynamiques biologiques rapides en temps réel tout en préservant la qualité quantitative de l’image.

Deux scanners, un seul flux de travail : échantillonnage haute densité et imagerie haute vitesse

Grâce au scanner résonant 2K du FV5000 pour l’imagerie en direct à grande vitesse et au scanner galvo 8K pour l’imagerie haute résolution sur l’ensemble du champ de vision (FOV) de 20 mm, vous bénéficiez de flux de travail rapides et lumineux, sans rien laisser dans l’ombre.

Résultat : moins de compromis et une obtention plus rapide des données.

« Au-delà de la beauté des images, le SilVIR-RAY offre la qualité d'image nécessaire à l'analyse quantitative. Sa large plage dynamique et son objectif unique contribuent à renforcer la fiabilité des recherches et à améliorer l'efficacité analytique. »

Dr. Shigeo Okabe
Director, RIKEN Center for Brain Science (CBS), Tokyo

Tous les canaux. Un seul balayage. Super-résolution multicolore simultanée.

Les détecteurs SilVIR-RAY capturent jusqu’à quatre canaux de super-résolution simultanément, sans avoir à basculer d’un canal à l’autre. Un seul balayage préserve les relations temporelles entre les événements biologiques, sans les décalages temporels inhérents à l’acquisition séquentielle.

Une large plage dynamique permet de capturer à la fois les signaux lumineux et les signaux faibles dans chaque canal de super-résolution.

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/(3D)92-11DNL_YFP-H_100XOHR_12fps.mp4

Rendu volumique 3D haute résolution des dendrites apicales issues d’une coupe du cerveau d’une souris de la lignée Thy1-YFP H, avec visualisation claire des têtes des épines dendritiques. Objectif : UPLAPO100XOHR (100X à l’huile, NA e 1,50). Échantillon fourni par : le Dr Tetsushi Hoshida et le professeur Atsushi Miyawaki, Centre des sciences du cerveau (CBS) du RIKEN.

Fonctionnement de SilVIR-RAY™

1. Capture simultanément la lumière et les détails

La matrice de photomultiplicateurs au silicium (SiPM) capture les détails spatiaux tout en collectant la lumière sur toute l’ouverture d’une unité d’Airy.

2. Réassemblage en temps réel

Notre technologie brevetée de réaffectation des pixels par ligne à retard réaligne électroniquement les signaux au fur et à mesure de leur acquisition, permettant ainsi une super-résolution multicolore rapide et simultanée avec une charge de données réduite.

3. Révèle les détails les plus fins

Le traitement TruSight révèle des détails jusqu'à 80 nm en XY et 200 nm en Z, tandis que la large plage dynamique du détecteur SilVIR-RAY préserve les informations tant pour les signaux lumineux que pour les signaux faibles.

En savoir plus sur le détecteur SilVIR-RAY

Quantification et rapidité

MAP2 (green) and Hoechst (blue) in a cortical organoid at DIV 45 with cell line KOLF2.1J.

MAP2 (vert) et Hoechst (bleu) dans un organoïde cortical à DIV 45 avec la lignée cellulaire KOLF2.1J. Échantillon fourni par : Declan J. Brennan, laboratoire Nygaard à l'UBC.

Des données quantitatives que vous pouvez valider

Une véritable capacité de résolution photonique fournit des comptages quantitatifs de photons qui restent comparables d’une expérience à l’autre, d’un utilisateur à l’autre et d’un moment à l’autre. Le moniteur de puissance laser intégré du FV5000 maintient des conditions d’éclairage identiques d’une session à l’autre. Lorsque les évaluateurs se demandent si une différence est d’ordre biologique ou expérimental, vos comptages quantitatifs de photons leur apportent la réponse.

Quantification absolue des photons, conditions identiques — à chaque fois.

Jonathan Epp, PhD

« La plage dynamique des détecteurs nous a permis d’obtenir des images d’un certain nombre de marqueurs différents, ce que nous ne pouvions pas réaliser auparavant sans faire de compromis sur les zones surexposées ou sous-exposées. »

Jonathan Epp, PhD
Department of Cell Biology and Anatomy, University of Calgary

Technologie de détection SilVIR™ de nouvelle génération

S’appuyant sur la conception brevetée par Evident du photomultiplicateur au silicium, la technologie SilVIR capture chaque photon avec une sensibilité exceptionnelle et la plage dynamique la plus large du secteur. Une électronique à faible bruit et un moniteur de puissance laser intégré maintiennent la stabilité de l’éclairage et garantissent des résultats reproductibles et quantitatifs, des signaux faibles à l’imagerie des tissus profonds.

SilVIR detector technology. Histograms show discrete photon counts with quantifiable intensity and minimum background.

Attendez-vous à une imagerie exceptionnelle, quel que soit le niveau du signal. Obtenez des signaux clairs, qu’ils soient élevés ou ultra-faibles, à partir d’un même échantillon, sans aucun compromis sur la qualité. Les histogrammes affichent des comptages de photons discrets avec une intensité quantifiable et un bruit de fond minimal.

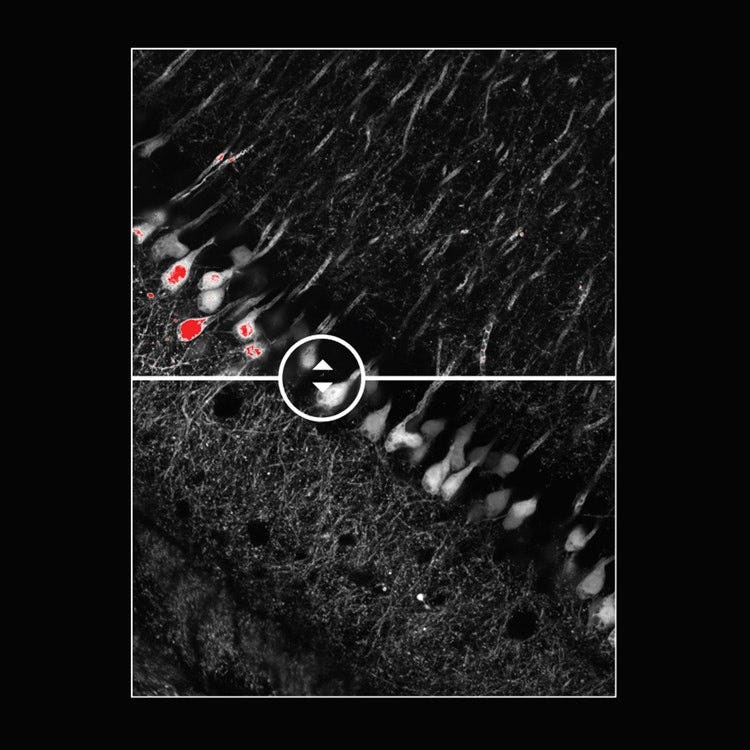

Comparison images showing image saturation from a GaAsP-PMT detector (in red) and the same image captured with the SilVIR detector (no saturation).

En haut : saturation de l’image observée avec un détecteur PMT GaAsP (en rouge). En bas : même image capturée avec le détecteur SilVIR (aucune saturation).

Dites adieu aux images saturées

Grâce à sa vaste plage dynamique, le détecteur SilVIR empêche l’écrêtage du signal et réduit au minimum le temps consacré au réglage des paramètres. Chaque acquisition fournit des données valides et non saturées, prêtes pour la déconvolution, l’assemblage ou le démixage spectral.

Des événements à photon unique à la fluorescence intense, SilVIR enregistre l’intégralité du spectre du signal en une seule acquisition. La plage dynamique élevée préserve les détails les plus faibles tout en empêchant la saturation des zones lumineuses, ce qui réduit le besoin de réacquisitions et garantit une analyse d’image quantitative et cohérente.

En savoir plus sur le détecteur SilVIR

Lire le livre blanc

La vitesse sans compromis sur le bruit

Stitched mouse brain slice cleared with SeeDB2.

Coupe de cerveau de souris assemblée et clarifiée avec SeeDB2. L’EYFP est exprimé dans les neurones pyramidaux de la couche corticale 5 chez les souris transgéniques Thy1-YFP-H ; image acquise à l’aide d’un objectif LUPLAPO25XO et d’un scanner résonant. Échantillon fourni par : les docteurs Satoshi Fujimoto et Takeshi Imai, École supérieure des sciences médicales, Université de Kyushu.

Comparison images showing images captured with the FV5000’s galvo (left) and resonant (right) scanners, highlighting that you can acquire up to nine times faster than galvo with the same stunning clarity.

Acquérez des images jusqu’à neuf fois plus rapidement qu’avec un galvo, tout en conservant la même clarté exceptionnelle. À gauche : 43,5 minutes avec une pile Z 2K au galvo (balayage au galvo sans accumulation). À droite : 4,6 minutes avec une pile Z résonante 2K (balayage résonant avec une accumulation de 4x). Cerveau de souris clarifié avec SeeDB2. L’EYFP est exprimé dans les neurones pyramidaux de la couche corticale 5 chez Thy1-YFP-H. Échantillon gracieusement fourni par : les Drs Satoshi Fujimoto et Takeshi Imai, École supérieure des sciences médicales, Université de Kyushu.

Unmatched dynamic range combined with effortless Nyquist, big picture, and fine details. Galvo 8192 × 8192, zoom 0.9x, 0.8 a.u., LUPLAPO25XO objective lens, Ypet: 514 / 530-570, Z: 60-150 µm, Z step: 0.82 µm, MIP.

Une plage dynamique inégalée, associée à une représentation sans effort de la fréquence de Nyquist, de la vue d'ensemble et des détails fins. Galvo 8 192 × 8 192, zoom 0,9x, 0,8 a.u., objectif LUPLAPO25XO, Ypet : 514 / 530-570, Z : 60-150 µm, pas Z : 0,82 µm, MIP. Coupe de cerveau de souris clarifiée avec SeeDB2. YPet est exprimé dans les neurones pyramidaux de la couche 2/3 (électroporation in utero). Échantillon fourni par : les docteurs Satoshi Fujimoto et Takeshi Imai, École supérieure des sciences médicales, Université de Kyushu.

Capture de réponses rapides

Grâce au rapport signal/bruit élevé du détecteur SilVIR, un moyennage ou une accumulation minimale des images suffit pour obtenir des résultats de haute qualité.

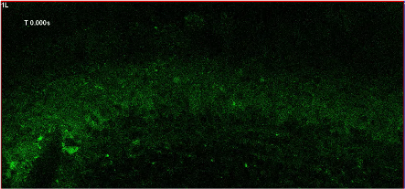

Imagerie en direct d’une coupe aiguë du bulbe olfactif exprimant le gène GCaMP6f, clarifiée avec SeeDB-Live. Image acquise à l’aide d’un objectif LUPLAPO25XS à une profondeur de 70 µm à partir de la surface. Échantillon fourni par : les docteurs Shigenori Inagaki et Takeshi Imai, École supérieure des sciences médicales, Université de Kyushu.

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/70um-depth.mp4

Imagerie en direct d’une coupe aiguë de bulbe olfactif exprimant la protéine GCaMP6f, clarifiée à l’aide de SeeDB-Live. Image acquise à l’aide d’un objectif LUPLAPO25XS à une profondeur de 120 µm par rapport à la surface. Échantillon fourni par : les Drs Shigenori Inagaki et Takeshi Imai, École doctorale des sciences médicales, Université de Kyushu.

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/120um-depth.mp4

Imagerie en direct d’une coupe aiguë de bulbe olfactif exprimant la protéine GCaMP6f, clarifiée à l’aide de SeeDB-Live. Image acquise à l’aide d’un objectif LUPLAPO25XS à une profondeur de 200 µm par rapport à la surface. Échantillon fourni par : les docteurs Shigenori Inagaki et Takeshi Imai, École doctorale des sciences médicales, Université de Kyushu.

https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/200um-depth.mp4

La biologie en mouvement, des cellules aux embryons

Observez la biologie en mouvement, dans les moindres détails. Du FRAP à l’ablation, la détection quantitative SilVIR et le balayage rapide vous permettent de capturer des signaux faibles avec un moyennage minimal, offrant ainsi un rapport signal/bruit élevé à des fréquences d’images en temps réel.

Sur des échantillons vivants, une stimulation précise permet d’induire des perturbations ciblées et reproductibles, ce qui vous permet de suivre la réparation, la migration et la signalisation au fil du temps. Une large plage dynamique linéaire permet d’éviter la saturation, garantissant ainsi que les données en time-lapse sont prêtes à être analysées.

Time-lapse sequence in a living zebrafish embryo.

Séquence en accéléré d’un embryon de poisson-zèbre vivant montrant la réponse de réparation après une ablation multiphotonique localisée des microtubules (en vert). Échantillon fourni par : Soraya Villaseca, PhD, Département de physiologie, de développement et de neurosciences, Université de Cambridge.

Soraya Villaseca, PhD.

« La qualité de l’imagerie… Je n’ai jamais rien vu de tel auparavant. »

Soraya Villaseca, PhD
Department of Physiology, Development and Neuroscience, University of Cambridge

Une simplicité inégalée

Simplicité de bout en bout grâce au logiciel FLUOVIEW Smart™

Inspiré par de véritables chercheurs confrontés aux défis de la science, le FV5000 révolutionne l’imagerie confocale, la rendant plus intelligente et plus rapide.

  • La fonction « Smart Sample Search » localise rapidement votre échantillon dans les axes X, Y et Z
  • La fonction « Smart Auto Laser Power Adjustment » utilise l’IA pour optimiser le rapport signal/bruit quel que soit le réglage de puissance
  • Une interface intuitive permet de capturer des images multidimensionnelles complexes en quelques clics seulement

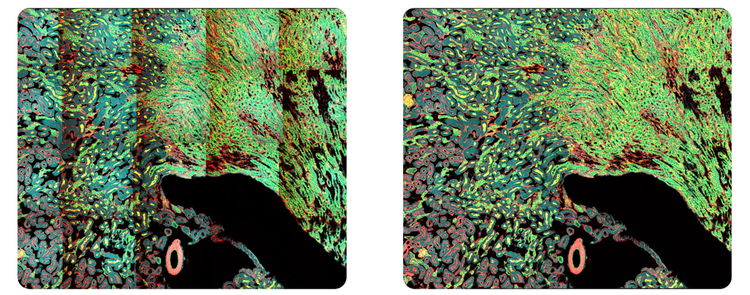

  • La correction intelligente des ombres crée automatiquement des images assemblées homogènes et de haute qualité

Remarque : FLUOVIEW Smart est disponible avec les configurations inversées du FV5000. FLUOVIEW Smart n’est pas compatible avec les configurations à portique, à colonne ou MPE.

Découvrez comment Evident révolutionne la microscopie confocale grâce aux flux de travail intuitifs et optimisés par l’IA de FLUOVIEW Smart.

FLUOVIEW Smart software interface.

La simplicité intelligente en action

Réglage automatisé de la bague de correction

La technologie TruResolution™ intégrée au FV5000 simplifie l’une des tâches d’alignement les plus fastidieuses en microscopie : le réglage de la bague de l’objectif. D’un simple clic, le système détermine automatiquement la position optimale de la bague pour votre échantillon, éliminant ainsi les essais manuels et les erreurs.

Pour les échantillons épais, TruResolution ajuste dynamiquement la bague pendant les balayages XYZ afin de maintenir une netteté d’image constante sur l’ensemble du volume. Compatible avec de nombreux objectifs standard, cette technologie offre une clarté uniforme sur divers échantillons et dans diverses conditions d’imagerie.

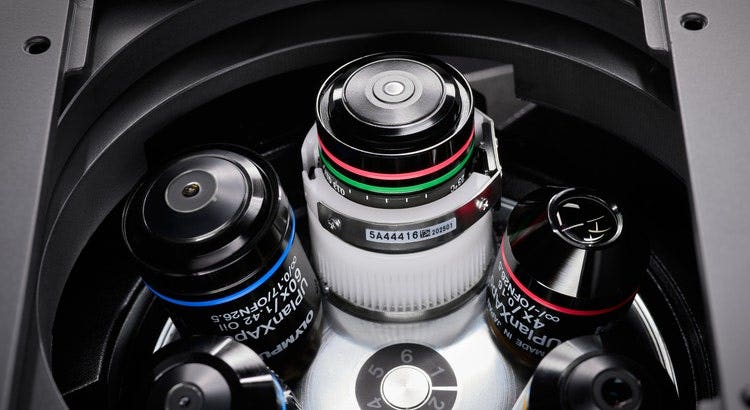

TruResolution automated correction collar.

La technologie TruResolution automatise le réglage de la bague de correction. Elle ajuste avec précision les paramètres de l’objectif afin de minimiser les aberrations sphériques dues à la lamelle et à l’hétérogénéité de l’échantillon en profondeur, tout en offrant une large compatibilité avec les objectifs.

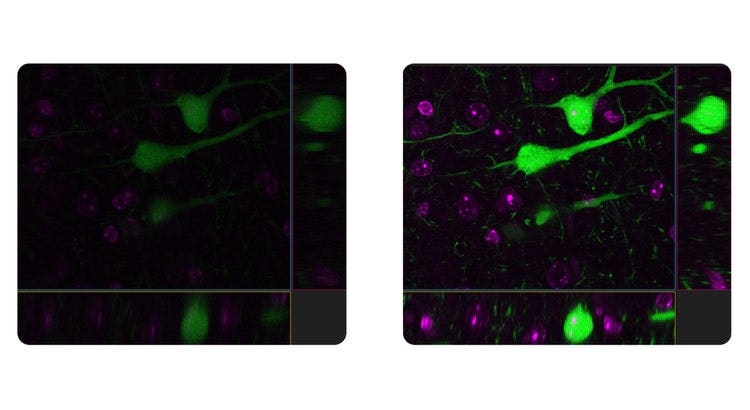

Comparison images without the TruResolution auto correction collar (left) and with the collar (right).

À gauche : sans collier de correction automatique. À droite : avec collier de correction automatique. Le réglage automatisé du collier de correction permet d’obtenir des images plus nettes et plus détaillées.

Segmentation d’images grâce à l’apprentissage profond

Aller au-delà des seuils conventionnels

Le seuillage traditionnel basé sur l’intensité peut s’avérer lent, incohérent et très sensible aux conditions de l’échantillon.

La segmentation d’images par TruAI utilise l’apprentissage profond pour reconnaître des motifs subtils et des signaux faibles que les méthodes conventionnelles ne détectent pas, permettant ainsi une segmentation précise et reproductible des structures faiblement marquées et des tissus complexes.

Distinguez clairement les cellules — et trouvez rapidement des réponses.

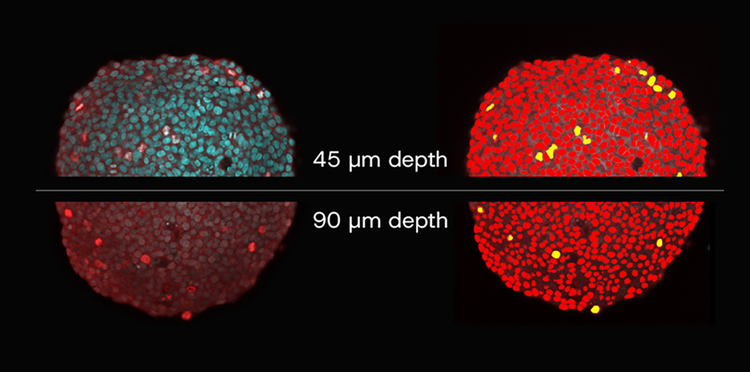

Spheroid imaging and analysis with TruAI. Left: Without TruAI. Right: With TruAI.

Imagerie et analyse de sphéroïdes avec TruAI. À gauche : sans TruAI. À droite : avec TruAI. TruAI segmente et classe les cellules (images de droite), même à des profondeurs de pénétration élevées où le signal DAPI des noyaux s’affaiblit en raison de la diffusion.

Fiabilité et flexibilité

Conçu pour une précision à long terme, bâti pour durer

Le FV5000 est conçu pour offrir une précision et une adaptabilité à long terme, vous garantissant ainsi la fiabilité et la flexibilité dont vos travaux scientifiques ont besoin. Configurez votre système en fonction de vos besoins actuels et faites-le évoluer sans effort au fur et à mesure que vos recherches progressent.

Ajoutez des détecteurs, des caméras ou des lasers à mesure que vos flux de travail évoluent, ou passez à l’imagerie multiphotonique grâce au module MPE, qui permet l’acquisition monophotonique et multiphotonique ainsi que la génération de la deuxième et de la troisième harmonique. Un matériel et des logiciels intelligents surveillent et optimisent en permanence les performances d’imagerie, garantissant ainsi des résultats cohérents et reproductibles. Et grâce au réseau mondial de service et d’assistance d’Evident, chaque système est conçu pour vous offrir une confiance et une disponibilité durables.

Conçu pour la reproductibilité

Le FV5000 maintient la précision des mesures grâce à une surveillance active du système. Le moniteur de puissance laser (LPM) garantit une puissance de sortie laser constante d’une session à l’autre, permettant ainsi à différents utilisateurs d’acquérir des images dans des conditions identiques, même à plusieurs jours ou semaines d’intervalle. Cette stabilité favorise la reproductibilité requise pour les études quantitatives et longitudinales.

Pour garantir encore davantage les performances, le moniteur de performances du microscope (MPM) évalue automatiquement la sensibilité du système et la cohérence de l’imagerie. Il détecte les écarts à un stade précoce, aidant ainsi les chercheurs à conserver leur confiance dans leurs résultats et garantissant que chaque jeu de données reflète fidèlement les conditions expérimentales réelles.

Lire le livre blanc

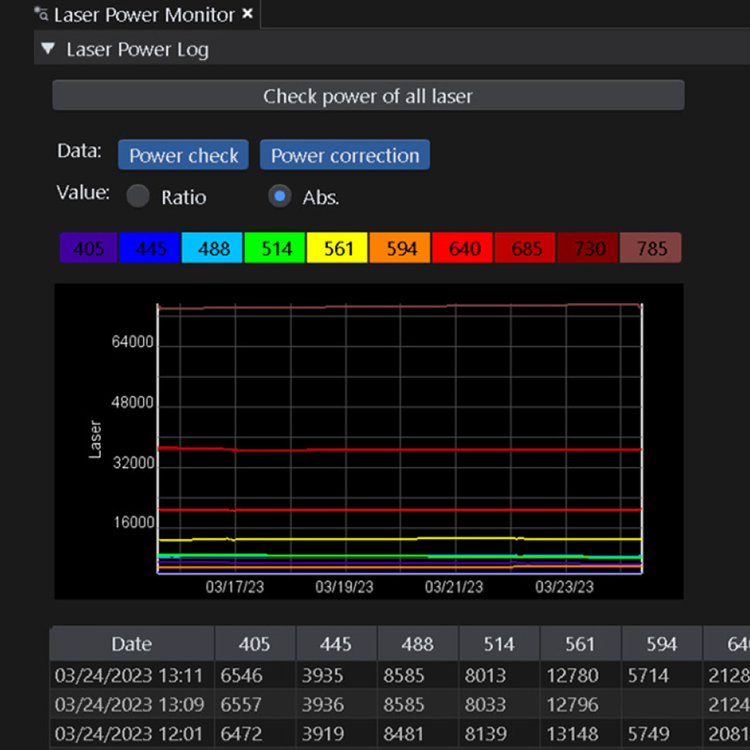

The FV5000 microscope’s Laser Power Monitor.

Plus de couleurs et plus d’informations

Capturez davantage de couleurs et extrayez davantage d’informations de chaque image grâce aux capacités de multiplexage améliorées du FV5000. La technologie TruSpectral™ mise à jour, associée au détecteur SilVIR haute sensibilité, permet l’acquisition simultanée de jusqu’à six canaux, configurables à l’aide d’une sélection de détecteurs à large bande et décalés vers le rouge afin de prendre en charge une gamme plus large de fluorochromes.

Cette configuration favorise une conception expérimentale flexible, contribuant ainsi à réduire l’autofluorescence et les dommages photochimiques lors de l’imagerie de cellules vivantes. Des combineurs laser modulaires permettent d’intégrer jusqu’à 10 lignes laser, couvrant des longueurs d’onde comprises entre 405 et 785 nm, pour un fonctionnement en parallèle.

High-resolution five-channel confocal image of an embryo

Image confocale à haute résolution à cinq canaux d'un embryon, obtenue à l'aide de DAPI et d'Alexa Fluor 488, 568, 647 et 750, révélant des structures détaillées sur plusieurs spectres de fluorescence.

Mouse brain slice expressing 7-color Tetbow cleared with SeeDB2.

Coupe de cerveau de souris exprimant le gène Tetbow en 7 couleurs, clarifiée avec SeeDB2 (électroporation in utero). Échantillon fourni par : les docteurs Satoshi Fujimoto et Takeshi Imai, École supérieure des sciences médicales, Université de Kyushu.

Configurations

Conçu pour aujourd’hui. Pensé pour l’avenir

Le FV5000 est conçu pour évoluer au rythme de vos recherches. Notre détecteur SilVIR-RAY de nouvelle génération est une mise à niveau modulaire de 1 à 4 canaux et fait également office de détecteur confocal standard lorsque la super-résolution n’est pas nécessaire. Le même avantage du détecteur SilVIR qui alimente vos travaux de super-résolution alimente toutes les expériences confocales et multiphotoniques sur la plateforme.

Évoluez au rythme de vos besoins scientifiques

Ajoutez des détecteurs, des caméras ou des lasers à mesure que vos flux de travail évoluent, ou passez à l’imagerie multiphotonique grâce au module MPE, qui permet l’acquisition de photons uniques et multiphotoniques ainsi que la génération de deuxième et troisième harmoniques.

La plateforme FV5000 prend en charge une gamme complète de configurations adaptées à vos recherches, des systèmes inversés IX85 pour l’imagerie à haute vitesse de cellules vivantes aux châssis verticaux pour l’imagerie générale ou l’électrophysiologie, en passant par les configurations en portique pour les échantillons de grande taille ou de forme irrégulière. Pour une imagerie en profondeur, la configuration MPE permet des études sur de petits animaux et des tissus épais, notamment grâce à des conceptions à grand châssis et optimisées pour les organoïdes en 3D. Les modes confocal et multiphotonique peuvent être combinés au sein d’un même système, offrant ainsi aux chercheurs une polyvalence inégalée sur une seule et même plateforme.

Confocal

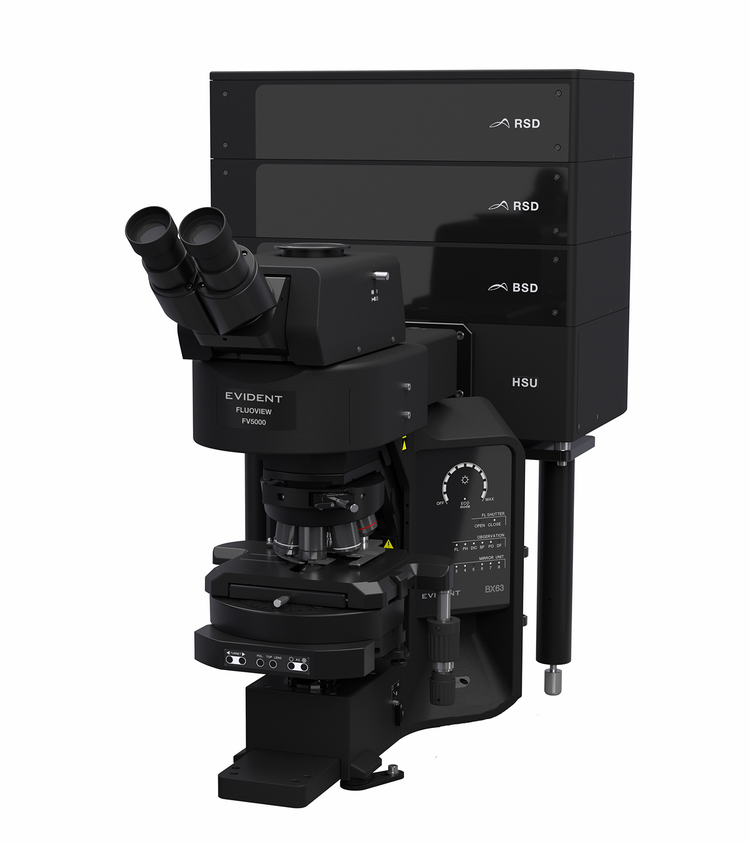

Système à montage droit

Pour l’imagerie d’échantillons sur lames de verre

Système à colonne (pour l'électrophysiologie)

Pour l'électrophysiologie

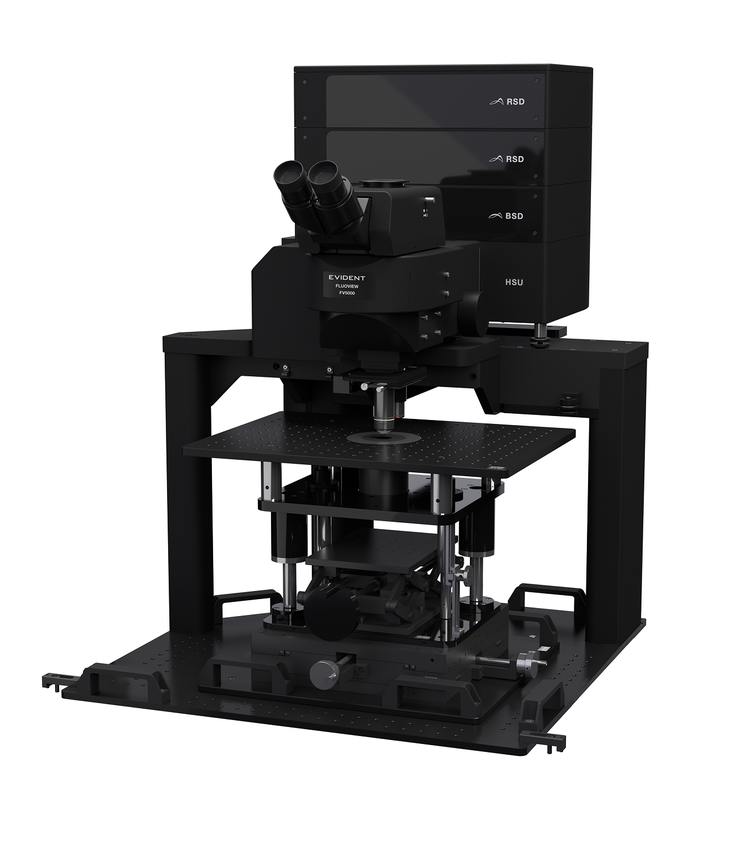

Système à portique

Pour l'observation in vivo nécessitant un espace maximal

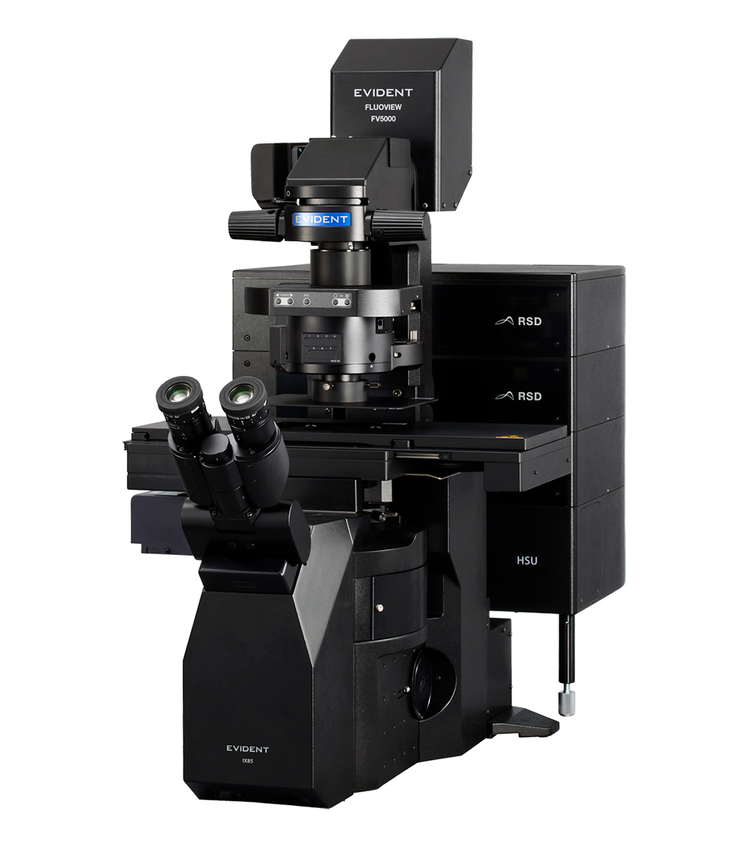

Système inversé

Pour l'observation de cultures tissulaires, de cultures 3D et de cultures cellulaires (sphéroïdes)

Multiphoton

Système droit

Une grande course de mise au point permet d’accueillir une grande variété d’échantillons, allant des coupes tissulaires aux souris vivantes et autres petits animaux.

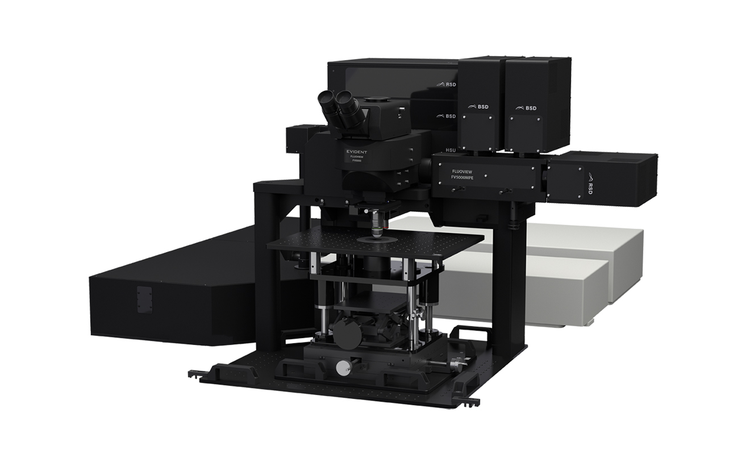

Système à portique

Le châssis offre un vaste espace de travail sous l’objectif, ce qui facilite le positionnement du matériel d’expérimentation.

Système inversé

Le châssis permet l'observation de cultures 3D et d'amas multicellulaires difficiles à visualiser à l'aide d'un châssis droit.

Découvrez-en davantage sur le FV5000MPE pour les applications multiphotoniques.

Objectifs d'imagerie de classe mondiale

Outre nos objectifs X Line™ primés, Evident propose une vaste gamme d’objectifs A Line™ capables de répondre à tous vos besoins en matière de recherche, vous permettant ainsi de tirer encore davantage parti de votre système confocal.

Utilisez notre outil de recherche d'objectifs pour trouver l'objectif idéal pour votre application.

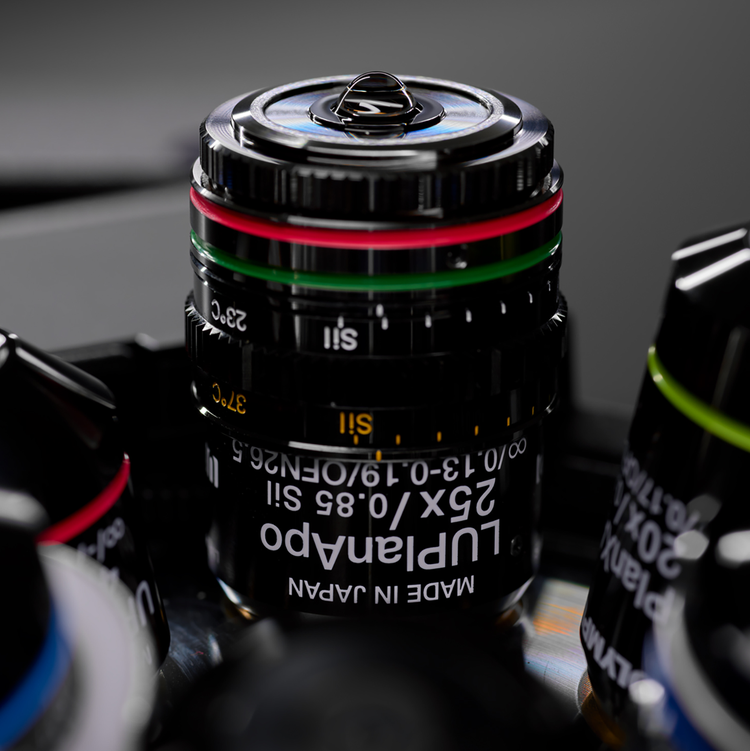

Evident’s silicone gel pad objective lens

« L’objectif pour gel est mon préféré. La qualité d’image, la vitesse d’acquisition et la sensibilité m’ont toutes beaucoup impressionnée. »

Emma Steijvers, MSc, MPhil
Laboratoire AROS, Département de physiologie, de développement et de neurosciences, Université de Cambridge

Nouvel objectif à immersion dans l’huile

Notre nouvel objectif à immersion dans l'huile à grande distance de travail (WD) vous permet d'observer les détails en profondeur dans les échantillons décapés.

  • 25X / NA 1,0
  • Distance de travail : 1 mm
  • Immersion : huile
  • Couverture des échantillons à indice de réfraction élevé : 1,45–1,56 (Rapiclear, BABB, etc.)
  • Correction de l'aberration chromatique APO
oil immersion objective.

Embryon de souris entier clarifié au cinnamate d’éthyle, marqué aux colorants Alexa Fluor 405, 488 et 568. Image capturée en mode confocal (170 tuiles en XY, profondeur de 700 microns) à l’aide d’un objectif à immersion dans l’huile de 25X (distance de travail de 1 mm). Échantillon fourni par : Dr Emma Siragher, Hanna Group, Département de physiologie, de développement et de neurosciences, Université de Cambridge.

Scientists performing high-end life science research.

À la pointe de la recherche en imagerie de pointe

Le FV5000 allie une ingénierie de précision à une automatisation intelligente afin de fournir des résultats fiables et reproductibles à tous les utilisateurs, des plateformes de recherche aux chercheurs individuels.

  • Centres de ressources : stabilité à long terme grâce aux détecteurs SilVIR, à l’étalonnage automatisé et à une conception modulaire et évolutive qui minimise les temps d’arrêt et simplifie la gestion.
  • Responsables de recherche : des données quantitatives de qualité publication grâce à une détection au niveau du photon et à des flux de travail automatisés qui accélèrent la découverte.
  • Utilisateurs individuels : une utilisation intuitive, une configuration rapide et un suivi intégré des performances garantissent une imagerie fiable dès le premier jour.

Service

Une assistance et un service sur lesquels vous pouvez compter

Lorsqu’il s’agit de protéger votre investissement et l’intégrité de vos recherches, vos besoins sont notre priorité. Nous garantissons nos produits en nous engageant à vous fournir un service et une assistance technique rapides afin de vous aider à atteindre vos objectifs.

Disponibles en trois niveaux pratiques — Maintenance, Protection et Performance Plus —, nos plans de service FV5000* comprennent une assistance prioritaire pour réduire au minimum les temps d’arrêt, une maintenance régulière et programmée pour maintenir votre équipement en parfait état, des coûts de réparation prévisibles pour éliminer les dépenses imprévues, ainsi que des solutions directes et efficaces lorsque vous en avez le plus besoin.

*Les offres de services peuvent varier selon les régions.

Evident service and support for microscopy and imaging solutions

Contrats de service FV5000

Maintenance
Protection
Performance Plus
Assistance à distance prioritaire
✓
✓
✓
Maintenance préventive
✓
✓
✓
Couverture des réparations (pièces, main-d'œuvre, frais de déplacement)
10 % de réduction
✓
✓
Intervention rapide sur site
-
-
✓

Caractéristiques techniques

FV5000 / FV5000MPE Caractéristiques techniques combinées

SPECIFICATIONS FV5000 / FV5000MPE FV5000-RS / FV5000MPE-RS
Scanner Scanner à galvanomètre 64 × 64 - 8 192 × 8 192 pixels, 0,2 µs/pixel – 1 000 µs/pixel
Scanner résonant N/A 512 × 512 pixels, 1 024 × 1 024 pixels, 2 048 × 2 048 pixels
Nombre de champs 20
Détecteur spectral pour confocal
(SilVIR-B et SilVIR-R)
Détecteur Détecteur SilVIR (SiPM refroidi, type à large bande ; SilVIR-B / type à décalage vers le rouge ; SilVIR-R)
Nombre maximal de canaux Six canaux1
Méthode spectrale VPH, plage de longueurs d’onde détectables : 400–900 nm

Détecteur à super-résolution pour confocal

(SilVIR-RAY)

Détecteur Détecteur SilVIR-RAY (SiPM refroidi en matrice)
Nombre maximal de canaux Quatre canaux1
Résolution spatiale 120 nm en latéral, 300 nm en axial avec l'algorithme TruSight SR2
80 nm en latéral3, 200 nm en axial4avec la déconvolution TruSight
Laser à onde continue pour la microscopie confocale Laser VIS 405 nm, 445 nm, 488 nm, 514 nm, 561 nm, 594 nm, 640 nm
Laser NIR 685 nm, 730 nm, 785 nm
Moniteur de puissance laser Intégré
Image Comptage de photons à plage dynamique élevée (1 G cps), 16 bits
M Caractéristiques techniques spécifiques au PE
FV5000MPE/FV5000MPE-RS
Détecteur non balayé
(SilVIR-B et SilVIR-R)
Détecteur Détecteur SilVIR (SiPM refroidi, type à large bande ; SilVIR-B / type à décalage vers le rouge ; SilVIR-R)
Nombre maximal de canaux Six canaux1
Laser IR pulsé Laser accordable Système à un laser, système à deux raies laser, système à deux lasers
Longueur d'onde d'excitation : 690–1 300 nm
Alignement automatique sur quatre axes, élargisseur de faisceau automatique
Laser à fibre optique à longueur d’onde unique 920 nm, 1 064 nm

1 Des restrictions de combinaison peuvent s'appliquer. Veuillez contacter votre représentant Evident local pour plus de détails.
2 Valeur de conception basée sur la largeur à mi-hauteur (FWHM) attendue de billes de 23 nm à 488 nm.
3 FWHM latérale mesurée de billes de 23 nm à 488 nm.
4 Largeur à mi-hauteur (FWHM) axiale mesurée de billes de 100 nm à 488 nm.

Ressources

Notes d'application

Mode d’emploi

Livres blancs

Perspectives sur l’

Vidéos

Ressources sur les produits
