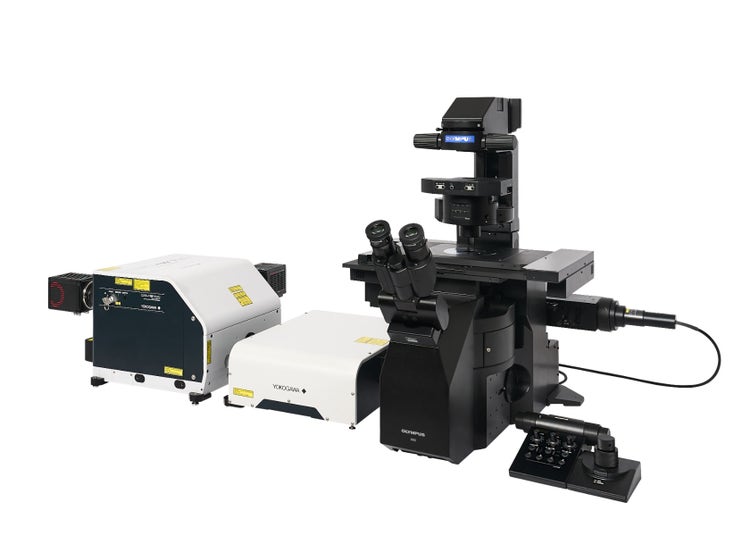

Système de microscope à super-résolution IXplore IX85 SpinSR
Observez des phénomènes dynamiques cellulaires ultrafins avec un niveau de détail exceptionnel grâce au système de microscope à super-résolution IXplore™ IX85 SpinSR. Conçu pour préserver la viabilité des cellules lors des expériences d’imagerie à intervalles, l’IX85 SpinSR allie une acquisition d’images rapide et des algorithmes avancés à une résolution XY pouvant atteindre 120 nm.
Des détails saisissants, des découvertes accélérées : le microscope IXplore™ IX85 SpinSR
Observez des phénomènes dynamiques cellulaires ultrafins avec un niveau de détail exceptionnel grâce au système de microscope à super-résolution IXplore IX85 SpinSR.
- Imagerie à grande vitesse avec une résolution allant jusqu’à 120 nm, pour une visibilité accrue
- Conçu pour prolonger la viabilité des cellules lors des expériences en imagerie à intervalles
- Doté de la technologie à disque rotatif de Yokogawa
- Imagerie améliorée grâce à la plateforme IXplore IX85 et à l’algorithme de super-résolution TruSight™ SR d’Evident
- Découvrez comment l’algorithme TruSight™ SR permet de faire de l’imagerie à super-résolution.
Échelle graphique : 2 µm. Échantillon gracieusement fourni par SunJin Lab Co., Taïwan.
Une super-résolution rapide pour les cellules vivantes
Grâce à une acquisition d’image rapide et à des algorithmes avancés, l’IXplore IX85 SpinSR facilite encore plus l’observation de détails en super-résolution afin que vous puissiez obtenir de nouvelles informations plus rapidement. Observez les processus subcellulaires dynamiques grâce à une imagerie rapide et non destructrice des cellules vivantes.
Image confocale
Image à super-résolution

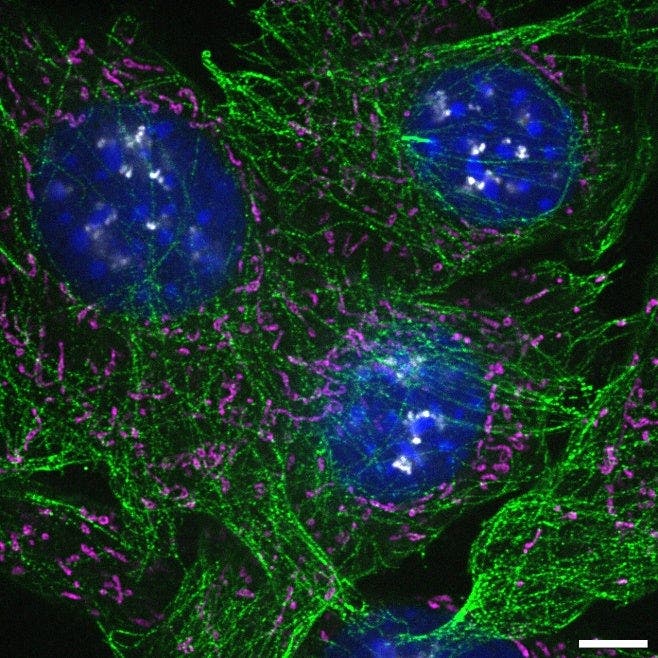

Cellules NIH3T3 marquées au Hoechst (bleu), à la β-tubuline–AF555 (vert), au CPCA–HSP60–AF647 (magenta) et à la fibrillarine–AF568 (gris). Échelle graphique : 5 µm. Échantillon gracieusement fourni par EnCor Biotechnology Inc.
Une imagerie synchronisée à grande vitesse
Capable de fournir une fréquence d’images élevée pour l’imagerie à super-résolution, l’IXplore IX85 SpinSR permet de capter rapidement des événements cellulaires dynamiques à l’échelle nanométrique, avec une résolution XY allant jusqu’à 120 nm. Visualisez des phénomènes dynamiques cellulaires ultrafins à des vitesses pouvant atteindre 200 ips en plein cadre.
Notre contrôleur en temps réel agit comme le chef d’orchestre du système, garantissant une imagerie coordonnée avec une précision à la microseconde près. Il permet une imagerie parfaitement coordonnée, même aux vitesses les plus élevées, limitant ainsi les risques de détérioration de l’échantillon grâce à des temps d’exposition plus courts.

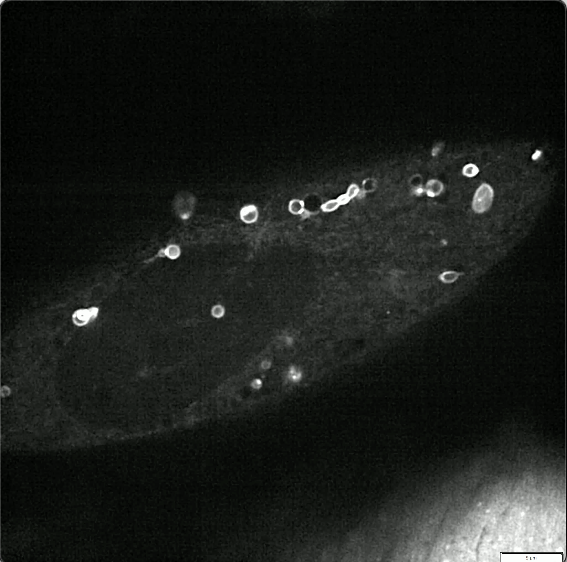

Imagerie à super-résolution prise en temps réel de cellules U2OS exprimant LC3-EGFP.
Acquise avec l’objectif UPLSAPO100XS.
Des images à super-résolution lumineuses de cellules vivantes
Le modèle à haute sensibilité équipé du disque SoRa permet d’acquérir des images à super-résolution plus lumineuses grâce au disque rotatif comportant des microlentilles dans les sténopés confocaux. Chaque sténopé confocal permet de prendre des images avec une puissance laser inférieure, ce qui réduit le photoblanchiment et la phototoxicité dans votre échantillon tout en produisant des images en super-résolution lumineuses.
La clarté de l’image dépend à la fois de la manière dont l’échantillon est éclairé et de l’efficacité avec laquelle la lumière émise est captée. Dans un système confocal à disque rotatif standard, une partie de la lumière traverse le sténopé, mais peut ne pas être correctement résolue si elle n’est pas parfaitement centrée. Le disque SoRa corrige ce problème en utilisant des microlentilles qui redirigent chaque point lumineux vers le centre du sténopé, produisant ainsi des images plus nettes et plus lumineuses. Cette approche permet d’atteindre une résolution proche du maximum théoriquement possible — comparable à celle qu’offrirait un sténopé infinitésimal.
Améliorez la résolution de vos images en un clic

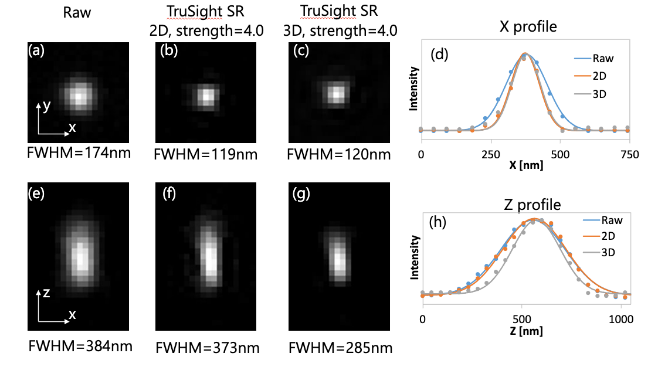

L’algorithme de super-résolution TruSight SR d’Evident améliore la résolution des images jusqu’à 120 nm en un seul clic. Il optimise automatiquement le filtre de traitement d’image en fonction du rapport signal/bruit, permettant ainsi un traitement approprié pour l’imagerie de cellules vivantes, même dans des conditions de faible fluorescence. Son algorithme 3D contribue à la recherche sur les organoïdes en produisant des images en super-résolution claires et précises, même en profondeur à l’intérieur de votre échantillon.
Des données quantitatives à super-résolution
L’algorithme TruSight SR préserve les niveaux d’intensité de l’image originale, ce qui vous permet d’analyser et de comparer la luminosité des échantillons dans les images à super-résolution. Ces résultats stables permettent d’effectuer des analyses quantitatives.
Image originale
Avec TruSight SR

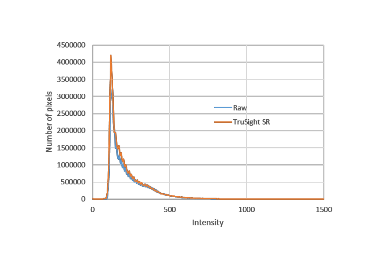

Histogramme d’intensité de l’image originale et de l’image créée avec TruSight SR
Faites plus de découvertes sur une seule plateforme
L’IXplore IX85 SpinSR peut évoluer pour répondre aux besoins croissants de votre établissement. Grâce à ses options flexibles de personnalisation de la potence, ce système à super-résolution s’adapte à un large éventail d’applications.
- Prend en charge une large plage de longueurs d’onde, de 405 à 640 nm, offrant la flexibilité nécessaire pour utiliser la longueur d’onde idéale selon vos fluorophores
- Compatible avec les systèmes d’incubation et les dispositifs de contrôle environnemental assurant des conditions stables pour les expériences prolongées
- Modes d’imagerie polyvalents : d’un simple clic, passez de l’imagerie en grand champ à l’imagerie confocale, puis à la super-résolution
Des procédures efficaces
L’IXplore IX85 SpinSR est conçu pour optimiser l’efficacité grâce à des procédures simples et intuitives, parfaitement adaptées aux laboratoires à forte activité. Notre logiciel cellSens™ simplifie la configuration et le déroulement des expériences, vous laissant ainsi plus de temps pour analyser les résultats et faire avancer vos recherches.
Des performances optimisées, des résultats fiables
Construit sur la plateforme stable IXplore IX85 et reposant sur la technologie de disque rotatif de Yokogawa, le système SpinSR est optimisé pour l’imagerie à super-résolution à haute performance. Nos composants optiques de renommée mondiale renforcent encore davantage sa fiabilité, offrant ainsi à votre laboratoire un ensemble d’outils puissants pour générer des images prêtes à être publiées.
Votre échantillon parfaitement net
Acquérez à intervalles des images multipoints de haute précision, alignées et nettes grâce à notre dispositif de compensation de dérive en Z TruFocus™. Grâce à une mise au point stable, idéale pour l’imagerie à long terme et le criblage en plaques, vous avez l’assurance d’obtenir des résultats fiables et de qualité.
Cellules U2OS exprimant LC3-EGFP.
Une gamme d’objectifs optimisés
Capable de répondre à n’importe quel besoin en matière de recherche, la large gamme d’objectifs d’Evident vous permet d’accroître le potentiel de votre système à super-résolution.
Une imagerie par immersion simplifiée
Le premier objectif à coussinet en gel de silicone au monde (LUPLAPO25XS) combine toute la qualité et les avantages de nos objectifs à immersion dans l’huile de silicone avec la commodité et la facilité d’utilisation d’un objectif à sec.
Gauche : image confocale
Droite : image TruSight SR

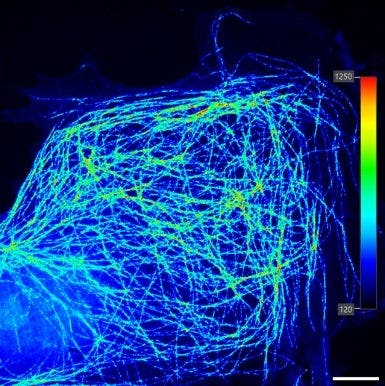

Cellules Cos-7 cultivées, tubuline marquée à l’Alexa Fluor 488. Passez facilement d’une image confocale à une image à résolution supérieure à l’aide de l’objectif LUPLAPO25XS et l’algorithme de super-résolution TruSight SR.
Une qualité constante
Les objectifs de la série X Line redéfinissent les performances optiques dans de nombreuses applications grâce à notre technologie de lentilles révolutionnaire. Ils offrent simultanément une ouverture numérique accrue, une meilleure planéité et une correction chromatique optimisée, pour produire des images lumineuses et de haute qualité sur l’ensemble du champ de vision.

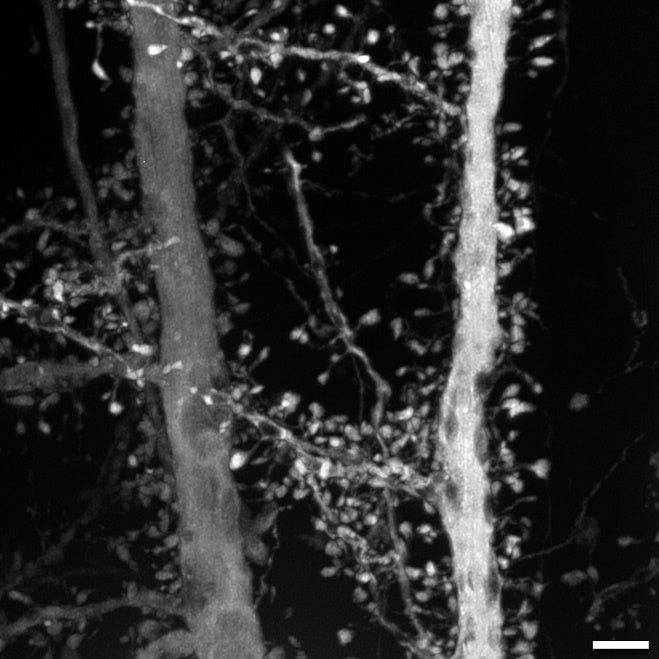

Image acquise au moyen d’un objectif X Line UPLXAPO60XO
Personnalisé pour votre laboratoire
Les spécialistes en microscopie d’Evident vous accompagneront dans la conception d’un système IXplore IX85 SpinSR parfaitement adapté aux besoins spécifiques de votre laboratoire. Personnalisez chaque composant de votre microscope confocal à disque rotatif et à super-résolution, des lasers jusqu’aux oculaires.

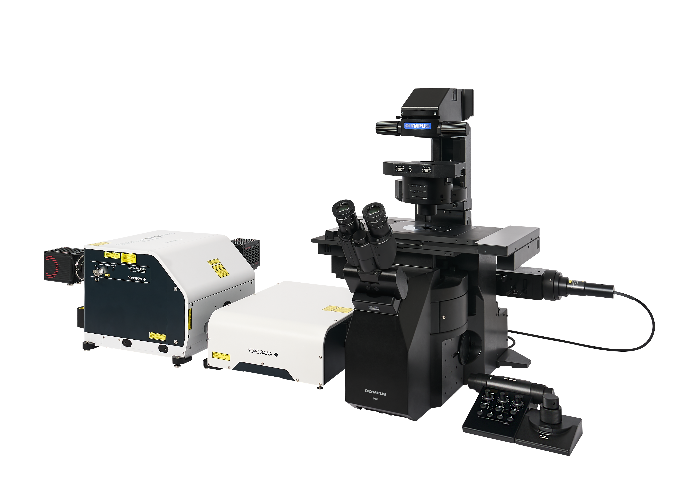

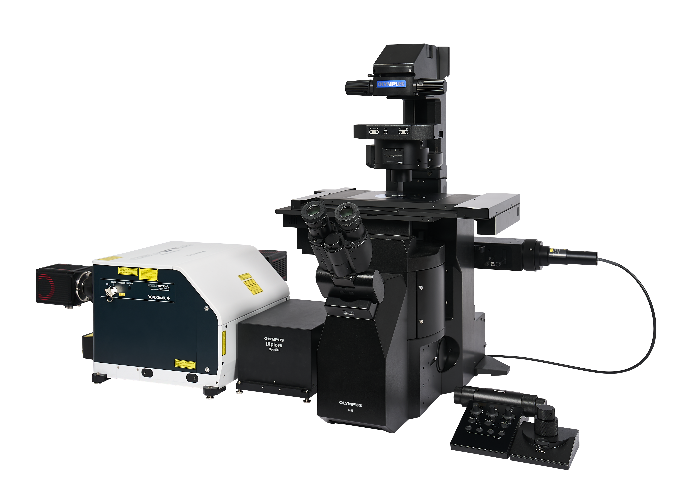

IXplore IX85 SpinSR (système à 1 étage)
- Système d’imagerie confocale de haute qualité avec champ d’observation plus grand
- Imagerie à super-résolution, jusqu’à une résolution de 120 nm

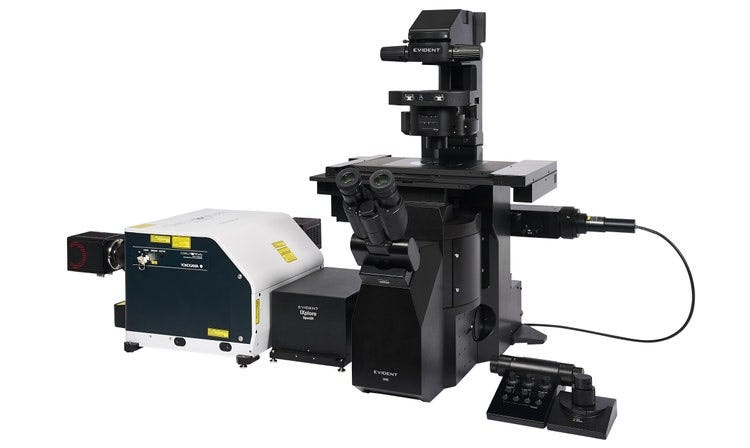

IXplore IX85 SpinSR (système à 2 étages)
- Système d’imagerie confocale de haute qualité
- Imagerie à super-résolution, jusqu’à une résolution de 120 nm
- Structure à potence à 2 étages pour élargir vos possibilités expérimentales
Caractéristiques techniques
| Laser | Lignes laser | 405 nm : 50 mW, 445 nm : 75 mW, 488 nm : 100 mW, 514 nm : 40 mW, 561 nm : 100 mW, 640 nm : 100 mW | |
| Combinateur | Combinateur principal : 405, 488, 561, 640 nm + 1 ligne (445 ou 514 nm) Sous-combineur : 445, 514 nm |
||
| Contrôle de l’éclairage | Modulation directe, commande de mise en marche/fermeture et modulation de l’intensité avec des lignes laser individuelles | ||
| Microscope inversé motorisé | IX85P1ZF | IX85P2ZF | |
| Scanner | Unité de disque | Disque SoRa seul ou disque SoRa et disque avec sténopés de 50 µm |
Disque SoRa ou disque avec sténopés de 50 µm Maximum de 2 disques sélectionnables |
| Ports pour caméras | 1 ou 2 modèles de caméra* | ||
| Miroir dichroïque | 3 positions (insert coulissant motorisé) | ||
| Roue porte-filtres | 10 positions (roue motorisée) | ||
| Grossissement de l’adaptateur | 1X / 2,8X / 4X | 1X / 3,2X | |
| Imagerie confocale | Vitesse d’acquisition (max.) | 5 ms/i | |
| Indice de champ | 22 | 18,8 | |
| Imagerie à super-résolution | Vitesse d’acquisition (max.) | 5 ms/i | |
| Indice de champ | 7,9 / 5,5 | 5,9 | |
| Résolution optique** | Disque SoRa : 110 nm Disque avec sténopés de 50 μm : 120 nm |
||
| Objectifs disponibles | LUPLAPO25XS (ON 0,85), UPLSAPO30XS (ON 1,05), UPLSAPO30XSIR (ON 1,05), UPLXAPO40X (ON 0,95), UAPON40XW340 (ON 1,15), UPLSAPO40XS (ON1,25), UAPON40XO340-2 (ON 1,35), UPLXAPO40XO (ON 1,40), UPLXAPO60XW (ON 1,2), UPLSAPO60XS2 (ON 1,35), PLAPON60XOSC2 (ON 1,40), UPLXAPO60XO (ON 1,42), UPLAPO60XOHR (ON 1,50), UPLSAPO100XS (ON 1,35), UPLXAPO100XO (ON 1,45), UPLAPO100XOHR (ON 1,50) | ||
| Capteur d’image | Caméra sCMOS d’autres fabricants | ||
| Logiciel d’imagerie | cellSens Dimension | Acquisition et analyse multidimensionnelles | |
| Module d’imagerie à super-résolution (CS-S-OSR-VF) | |||
Produits associés
IXplore IX85
La plateforme IXplore™ IX85 offre un niveau de personnalisation inégalé, qui vous permet de concevoir ou de créer un système d’imagerie intelligent et hautement performant qui répond à vos objectifs spécifiques. Avec un indice de champ (FN) inégalé de 26,5 mm ainsi qu’une variété de fonctions avancées d’imagerie et de procédures de bout en bout, le microscope IXplore™ IX85 vous permet de capturer plus de détails que jamais tout en réduisant considérablement vos temps d’acquisition.
IXplore IX85 Spin
Le système IXplore™ IX85 Spin comprend une unité confocale à disque rotatif qui permet l’acquisition rapide d’images 3D et de bénéficier d’un grand champ de vision et d’une viabilité cellulaire prolongée pour les expériences en imagerie à intervalles. Les chercheurs peuvent l’utiliser pour réaliser de l’imagerie confocale 3D rapide d’échantillons épais, avec une résolution et un contraste élevés. Le disque rotatif permet également de réduire le photoblanchiment et la phototoxicité des échantillons lors de l’excitation.
Système de compensation de la dérive Z TruFocus™ maintenant la mise au point pour chaque image
Imagerie 3D précise avec amélioration de la captation de la lumière grâce aux objectifs X Line™

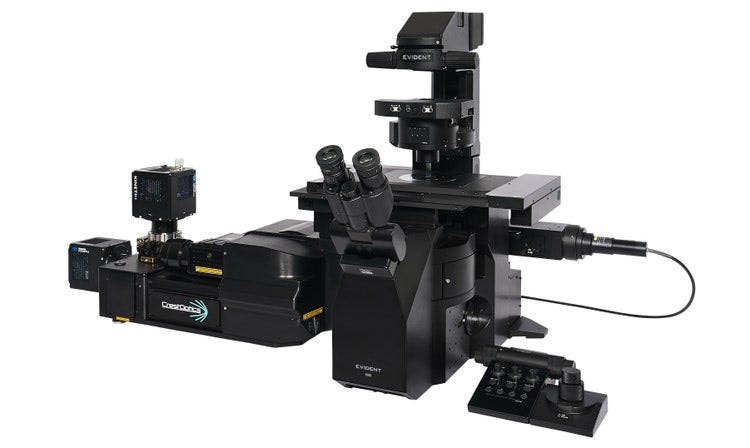

IXplore IX85 SpinXL
