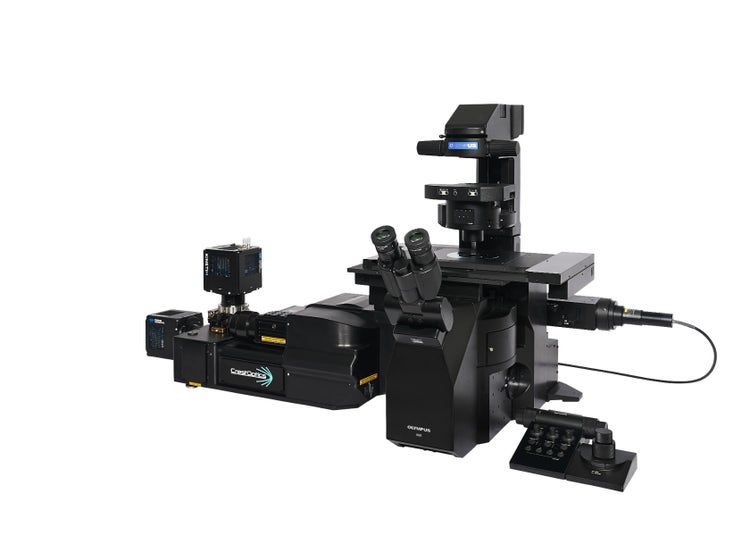

Système de microscope confocal à disque rotatif IXplore IX85 SpinXL
Voyez-en plus et faites des découvertes plus rapidement grâce au microscope confocal à disque rotatif IXplore™ IX85 SpinXL. Grâce à son champ d’observation inégalé de 26,5 mm, vous pouvez rapidement explorer de grandes zones d’échantillons et acquérir des images de phénomènes dynamiques cellulaires. L’imagerie des cellules vivantes précise et non destructrice favorise la viabilité des échantillons et la cohérence des images.
Élargissez votre regard sur les phénomènes dynamiques cellulaires grâce au microscope IXplore™ IX85 SpinXL
Voyez-en plus et faites des découvertes plus rapidement grâce au microscope confocal à disque rotatif IXplore IX85 SpinXL. Grâce à son champ d’observation inégalé de 26,5 mm, vous pouvez rapidement explorer de grandes zones d’échantillons et acquérir des images de phénomènes dynamiques cellulaires. Cette technique d’imagerie précise et non destructrice préserve la viabilité des cellules vivantes et assure la cohérence des images.
- Simplification des tâches dans l’ensemble du laboratoire grâce à une automatisation intelligente et à des procédures intuitives
- Vitesse, précision et flexibilité permettant l’utilisation dans une variété d’applications d’imagerie par divers utilisateurs
- Évolution selon vos besoins de recherche grâce à une large plage de longueurs d’onde, à des options de disques personnalisables et à des modalités d’imagerie extensibles
- Doté de la technologie de disque rotatif de CrestOptics et optimisé par la plateforme IXplore IX85
Sphéroïdes de cancer du sein en 3D. DAPI (bleu), péricentrine (jaune).
Étendez votre vision, accélérez vos découvertes
Optimisé pour une imagerie rapide et non destructrice des cellules vivantes, l’IXplore IX85 SpinXL capte avec précision les événements de phénomènes dynamiques cellulaires en haute résolution. Il réduit considérablement le temps d’acquisition pour les grands ensembles d’échantillons, vous permettant ainsi d’obtenir toutes les données nécessaires, plus rapidement.
Voyez-en plus dans chaque image
Observez rapidement et en une seule image un plus grand nombre d’événements dynamiques cellulaires, tels que la signalisation du calcium, l’activité des mitochondries ou le trafic vésiculaire.
- Champ d’observation inégalé de 26,5 mm
- Images produites à des vitesses allant jusqu’à 498 ips en plein cadre
- Imagerie simultanée sur deux canaux
Image d’un sphéroïde HT-29 (600 µm de diamètre) acquise à l’aide d’un objectif 25X. DAPI (cyan), phalloïdine (rouge).
Une fenêtre plus large sur les phénomènes dynamiques cellulaires
Que vous travailliez avec des échantillons volumineux et épais ou des plaques multipuits, l’IXplore IX85 SpinXL accélère le processus et vous permet d’acquérir rapidement de grandes quantités de données.

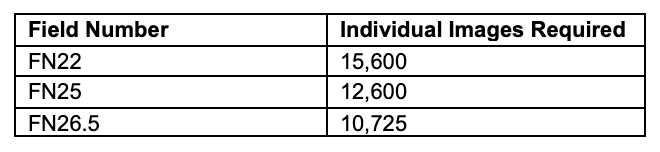

Grâce à l’indice de champ (FN) inégalé de 26,5, produisez des images de grands tissus en utilisant 30 % moins de prises de vues par rapport à un microscope à FN 22, et 15 % moins de prises de vues par rapport à un microscope à FN 25.*
Cervelet de rat. Hoechst (bleu), Calbindin (vert), MAP2 (orange), MBP (rouge).
Accédez aux structures plus profondes grâce à une imagerie proche infrarouge moins destructrice
Les longueurs d’onde du proche infrarouge présentent de nombreux avantages pour l’imagerie :
- Pénétration plus profonde dans les tissus en raison d’une diffusion réduite de la lumière
- Réduction de l’autofluorescence et des interférences dans vos échantillons
- Imagerie moins destructrice pour vos tissus vivants grâce à une phototoxicité réduite
- Multiplexage étendu
Côlon de souris d’une épaisseur de 586 µm.
Conçu pour s’adapter à chaque chercheur
Le système IXplore IX85 SpinXL répond à un large éventail d’applications, et sa conception flexible et modulaire vous permet de l’adapter à mesure que vos besoins évoluent.
Plus de couleurs, plus d’informations
Le multiplexage étendu de 405 à 730 nm vous permet d’utiliser la longueur d’onde idéale selon vos fluorophores et de prendre des images en employant jusqu’à sept canaux, y compris dans le proche infrarouge. Optimisé par l’illuminateur à diode laser 89 North.
Extensible à un système à deux caméras
Grâce à l’imagerie bicaméra, vous pouvez acquérir plusieurs canaux de fluorescence simultanément, ce qui vous permet d’obtenir davantage de données, plus rapidement. Commencez avec une seule caméra et effectuez facilement la mise à niveau lorsque vous êtes prêt.
Organoïde. Phalloïdine (magenta), E-cadhérine (jaune).
Des boîtes à disques adaptées à vos applications
Que vous analysiez des échantillons épais, denses ou atypiques, l’IXplore IX85 SpinXL s’adapte à vos besoins. Les boîtes à disques sont hermétiquement scellées pour prévenir toute contamination par la poussière ou d’autres particules et assurer ainsi une qualité d’image constante. Les disques, chacun avec un motif différent, peuvent être changés facilement en fonction de vos applications.

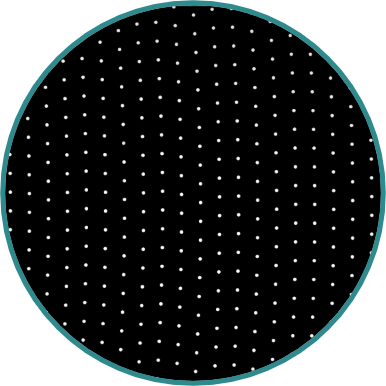

Disque standard
50 µm : espacements de 250 µm
Disque à haut débit
Spirale

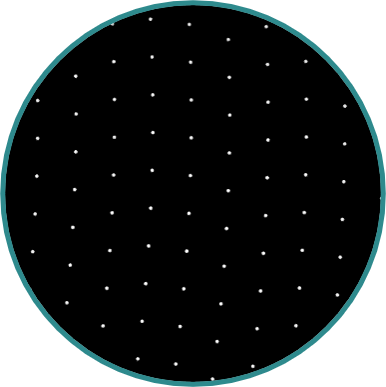

Disque d’imagerie profonde
50 µm : espacements de 400 µm

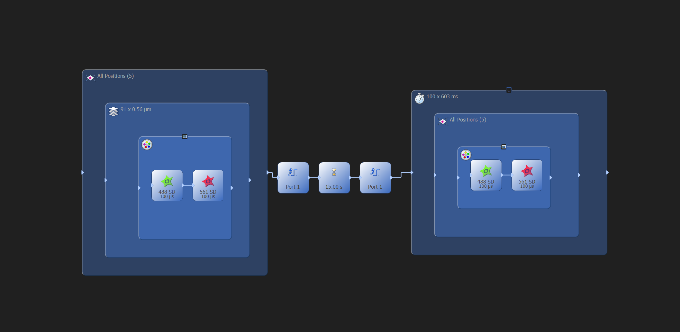

Des procédures qui optimisent l’efficacité
Optimisez votre efficacité grâce à des procédures simples et intuitives, parfaitement adaptées aux laboratoires à forte activité. Le logiciel cellSens™ propose des procédures rationalisées permettant une configuration et une utilisation rapides, afin que vous obteniez en peu de temps les meilleures images possibles.
Des performances optimisées, des résultats fiables
Doté de la technologie de disque rotatif de CrestOptics et optimisé par la plateforme IXplore IX85, le SpinXL est conçu pour l’imagerie à haute performance. Nos composants optiques de renommée mondiale renforcent encore davantage sa fiabilité, offrant à votre laboratoire un ensemble d’outils puissants pour générer des images prêtes à être publiées.
Votre échantillon parfaitement net
En maintenant constamment la mise au point sur votre échantillon, notre dispositif de compensation de dérive en Z TruFocus™ permet d’effectuer de l’imagerie multipoint à intervalles hautement précise. Que vous réalisiez de l’imagerie à long terme de cellules vivantes ou un criblage en plaques à haut débit, vous avez l’assurance d’obtenir des résultats de qualité.
Cétumixab : anticorps thérapeutiques Alexa Fluor 647 (rouge). Cellules tueuses naturelles : ZsGreen (vert). Détection de cellules mortes : DAPI (bleu).

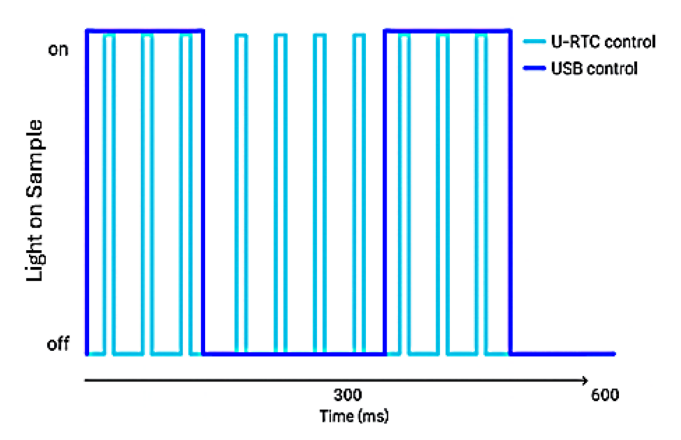

Coordination à la microseconde près
Notre contrôleur en temps réel agit comme le chef d’orchestre du système, garantissant que chaque dispositif est coordonné avec une précision à la microseconde près.
- Aide à réduire les risques de détérioration de l’échantillon
- Fournit des données temporelles précises
- Contrôle plus d’appareils par l’intermédiaire des 16 sorties TTL et des 16 sorties analogiques
Objectifs optimisés
Repoussant les limites de votre système à disque rotatif, la large gamme d’objectifs d’Evident répond à tous vos besoins de recherche.
Une imagerie par immersion simplifiée
L’objectif à multi-immersion novateur avec technologie de coussinet en gel de silicone (LUPLAPO25XS) combine toute la qualité et les avantages de nos objectifs à immersion dans l’huile de silicone avec la commodité et la facilité d’utilisation d’un objectif à sec.
Comparaison d’images XYZ produites avec l’objectif à coussinet en gel de silicone LUPLAPO25XS (à gauche) et l’objectif à sec UPLXAPO20X. Sphéroïde de cellules HeLa* 1 clarifié (cyan : noyaux, magenta : microtubules). * Pour en savoir plus sur l’origine des cellules HeLa, rendez-vous sur le site Web suivant : henriettalacksfoundation.org.
Une qualité constante
Les objectifs de la série X Line établissent une nouvelle référence en matière de performance optique, quel que soit le domaine d’application. Exploitant pleinement le champ d’observation de 26,5 mm de l’IXplore™ IX85 SpinXL, ils assurent une correction exceptionnelle des aberrations sphériques et chromatiques sur l’ensemble du champ. Grâce à leur grande ouverture numérique et à une transmission lumineuse remarquable, ils produisent des images parfaitement nettes et uniformes.
Image acquise au moyen d’un objectif X Line UPLXAPO60XO
Assurez la pérennité de votre laboratoire
Équipez votre laboratoire de multiples modalités d’imagerie pour réaliser des techniques telles que le TIRF, le FRAP, le SMLM et bien plus encore, le tout sur un seul microscope.
Les spécialistes en microscopie d’Evident vous accompagneront dans la conception d’un système adapté à votre laboratoire. Personnalisez chaque composant de votre microscope IXplore IX85 SpinXL, des lasers aux oculaires.

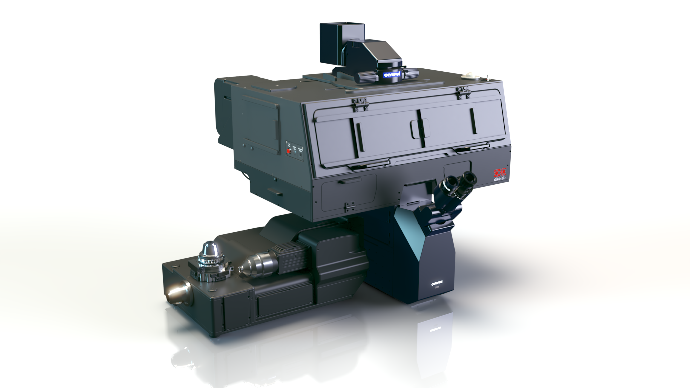

Microscope IXplore IX85 SpinXL avec système d’incubation Okolab.
Caractéristiques techniques
| Potence | IXplore IX85 : IX85P1ZF, IX85P2ZF |
| Champ d’observation | Diagonale allant jusqu’à 26,5 mm |
| Vitesse du disque | Jusqu’à 15 000 tr/min |
| Motifs de disque | Sténopés de 50 µm / espacements de 250 µm Sténopés de 50 µm / espacements de 400 µm Fente de 50 µm Motifs de disque personnalisés disponibles |
| Résolution | Latérale : ~230 nm (ON 1,4) Axiale : ~600 nm (ON 1,4) |
| Ports pour caméra | 2 |
| Vitesse d’imagerie vérifiée | Jusqu’à 498 ips pour un champ d’observation complet de 26,5* |
| Imagerie à champ large | Mode de contournement motorisé |
| Plage spectrale du scanner | Excitation : 400-750 nm; émission : 400-850 nm |
| Roues porte-filtres et module coulissant | Roue porte-filtres dichroïques à 3 positions Roue porte-filtres d’émission à 8 positions Roue porte-filtres de nettoyage à 4 positions Module coulissant à 3 positions pour deux caméras |
| Éclairage | Iris motorisé réduisant au minimum l’exposition des échantillons Réseau de microlentilles permettant un éclairage uniforme |
| Source de lumière | Illuminateur à diode laser 89 North; jusqu’à 7 canaux |
| Longueurs d’onde de laser disponibles | 405, 445, 470, 488, 520, 530, 555, 577, 640, 730 nm** |
| Contrôle du laser et du scanner | USB, TTL |
| Logiciel | cellSens Dimensions |
| Conditions d’installation | Température : 23 °C ±5 °C (73,4 °F ±9 °F), humidité : HR allant jusqu’à 70 % |
| Poids du scanner | 26 kg (57 lb) |
| Dimensions du scanner (l × L × H) | 357 × 606 × 225 mm (14 × 23,9 × 8,9 po) |
| Connexion de scanner sur l’IX85 | Connecteur à monture exclusive |
* Prise à l’aide d’une caméra Kinetix de Teledyne et du logiciel cellSens.
** Les combinaisons de longueurs d’onde ne sont pas toutes incluses de série.
Produits associés

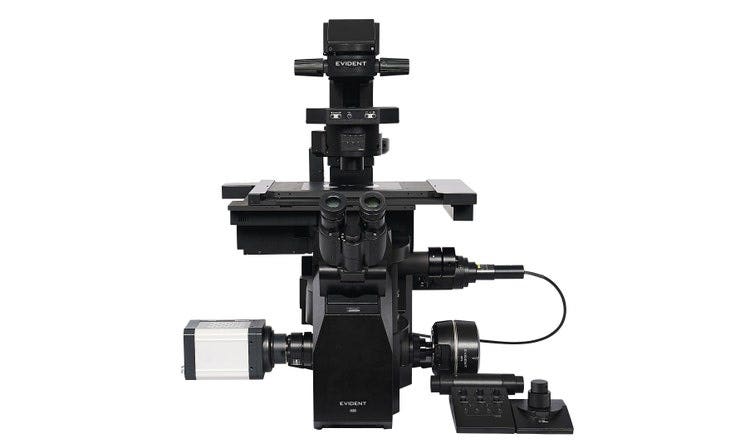

IXplore IX85
La plateforme IXplore™ IX85 offre un niveau de personnalisation inégalé, qui vous permet de concevoir un système d’imagerie intelligent et hautement performant qui répond à vos objectifs spécifiques. Avec un indice de champ (FN) inégalé de 26,5 mm ainsi qu’une variété de fonctions avancées d’imagerie et de procédures de bout en bout, le microscope IXplore™ IX85 vous permet de capter plus de détails que jamais tout en réduisant considérablement vos temps d’acquisition.

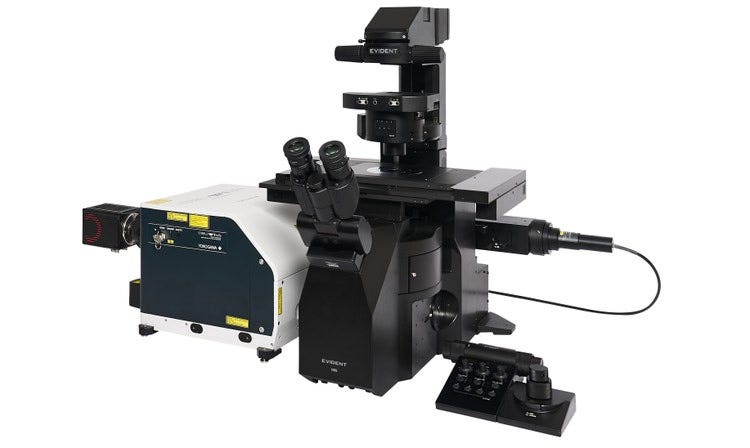

IXplore IX85 Spin
Le système IXplore™ IX85 Spin comprend une unité confocale à disque rotatif qui permet l’acquisition rapide d’images 3D sur un grand champ de vision et de prolonger la viabilité des cellules dans les expériences d’imagerie à intervalles. Les chercheurs peuvent l’utiliser pour réaliser de l’imagerie confocale 3D rapide plus profondément dans les échantillons épais, avec une résolution et un contraste élevés. Le disque rotatif permet également de réduire le photoblanchiment et la phototoxicité des échantillons lors de l’excitation.
Système de compensation de la dérive Z TruFocus™ maintenant la mise au point pour chaque image
Imagerie 3D précise avec amélioration de la captation de la lumière grâce aux objectifs X Line™

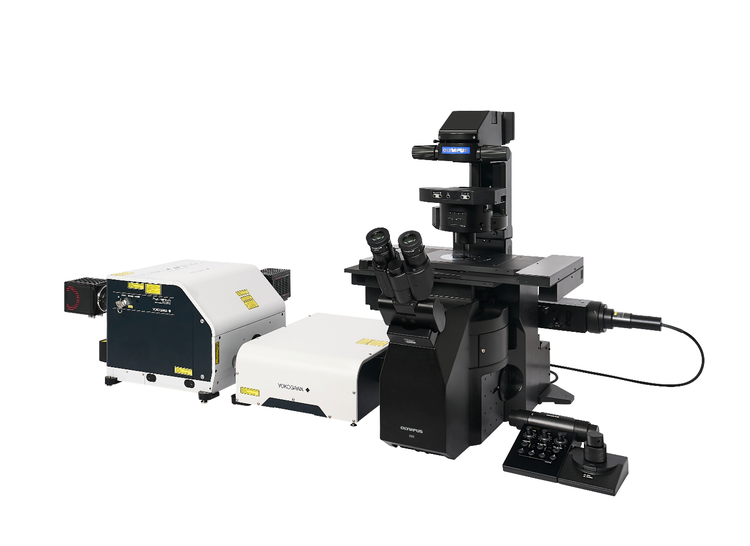

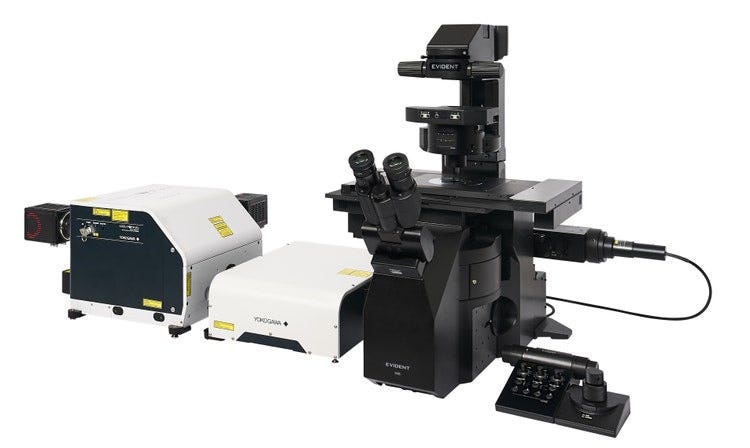

IXplore IX85 SpinSR
