Système de microscope inversé motorisé IXplore IX83 TIRF
Conçu pour l’analyse de la dynamique membranaire, la détection monomoléculaire et les expériences de colocalisation, le système de microscope IXplore TIRF permet de produire de l’imagerie TIRF multicolore simultanée avec jusqu’à quatre couleurs et une excellente stabilité.

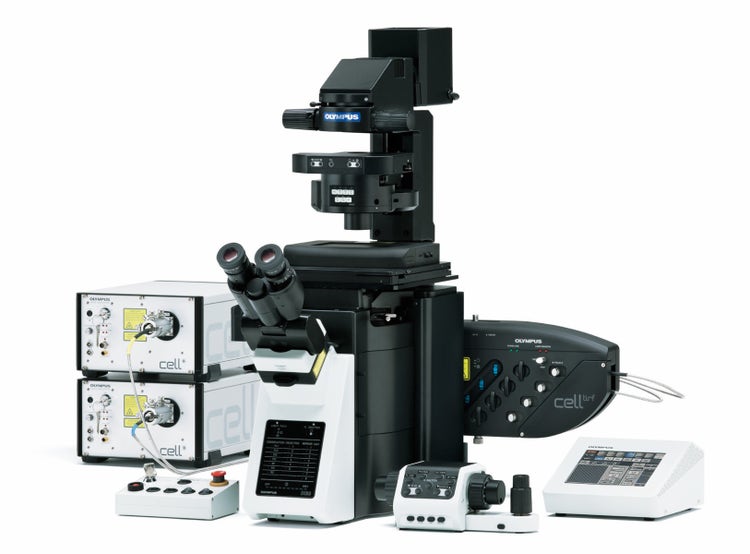

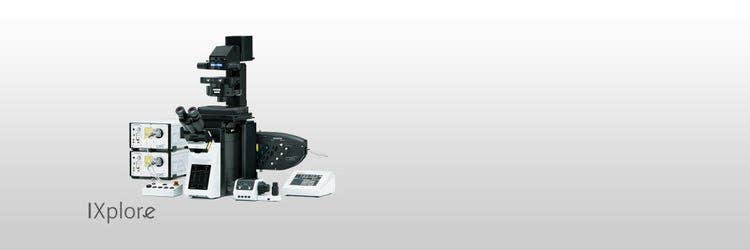

IXplore IX83 TIRF
Système de microscope à imagerie TIRF
Excellente imagerie TIRF multicolore
Conçu pour l’analyse de la dynamique membranaire, la détection monomoléculaire et les expériences de colocalisation, le système de microscope IXplore TIRF permet de produire de l’imagerie TIRF multicolore simultanée avec jusqu’à quatre couleurs et une excellente stabilité.
Imagerie TIRF multicolore simultanée
Le système cellTIRF d’Olympus permet une réelle acquisition simultanée de jusqu’à quatre longueurs d’onde.
- Un contrôle motorisé de l’angle de chaque laser assure une pénétration égale de la lumière évanescente (±1 nm) permettant la réalisation d’images à fort contraste de la surface des cellules et de molécules isolées tout en réduisant au minimum le bruit de fond.
- Le système cellTIRF-4Line intègre un système optique de FRAP ponctuelle pour la première ligne de laser, ce qui permet de réaliser des expériences de FRAP et de fluorescence photocommutable sans frais supplémentaires.
Stabilité des images
Grâce à l’architecture de la potence et à la conception du moteur de mise au point, le système IXplore est doté d’une rigidité améliorée qui réduit l’impact des vibrations et de la température. En maintenant la position souhaitée dans l’axe Z, il permet de réaliser des prises d’images à intervalle d’une grande fiabilité. Lorsqu’il est associé au système TruFocus d’Olympus, le système de microscope IXplore TIRF peut prendre des images intermittentes d’une grande précision, correctement alignées et parfaitement nettes.
Objectifs TIRF
La microscopie de fluorescence par réflexion totale interne (TIRF) est facilitée par un large éventail d’objectifs qui assurent un rapport signal sur bruit élevé et possède une bague de correction pour compenser l’épaisseur des lamelles couvre-objet et la température. Nos objectifs planapochromatiques corrigés avec une ouverture numérique de 1,5 vous aident à acquérir des images uniformes de haute qualité avec un plus grand champ d’observation. Profitez du remarquable objectif TIRF d’Olympus avec une ouverture numérique de 1,7*, la plus grande au monde.
* En date de novembre 2018, à la connaissance d’Olympus.
En savoir plus sur nos objectifs à grande ouverture numérique

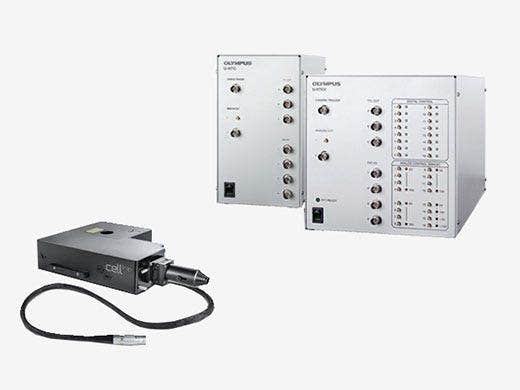

Photomanipulation précise et intuitive (périphériques en option)
Le dispositif de photomanipulation cellFRAP d’Olympus et le contrôleur en temps réel (U-RTCE) permettent un contrôle précis (temps mort de 200 µs), une stimulation à diffraction limitée avec une région d’intérêt flexible et une reproduction précise des conditions expérimentales.
Analyse avancée

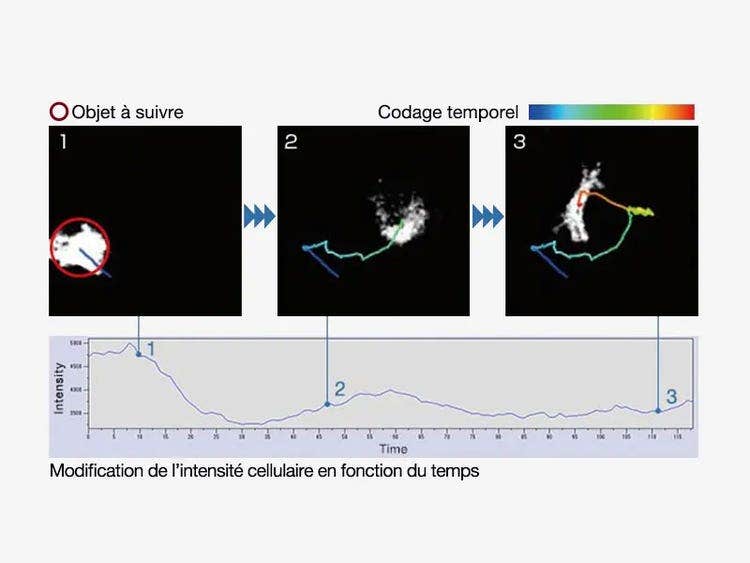

Les fonctionnalités avancées, telles que le suivi, la numération et la mesure des objets, le kymographe et la déconvolution 2D en temps réel améliorent l’identification des objets.
Des dispositifs rapides et précis à la microseconde près
La rapidité de la roue porte-filtres, de l’obturateur, de la commande de la source de lumière à DEL et des contrôleurs en temps réel (U-RTC) réduisent le photoblanchiment et la phototoxicité, ce qui préserve la viabilité des cellules et permet d’obtenir des données plus robustes.
Références
Y.Yang, et al. Spectraplakin induces positive feedback between fusogens and the actin cytoskeleton to promote cell-cell fusion. Developmental Cell (April 10, 2017).
A. R. van Vliet, et al.The ER stress sensor PERK coordinates ER-plasma membrane contact site formation through interaction with filamin-A and F-actin remodeling. Molecular Cell (February 23, 2017).
F. Hertel, et al. RefSOFI for mapping nanoscale organization of protein-protein interactions in living cells. Cell Reports (December 31, 2015).
C. Cauvin, et al. Rab35 GTPase triggers switch-like recruitment of the lowe syndrome lipid phosphatase OCRL on newborn endosomes. Current Biology (December 24, 2015).
W.-K. Ji, et al. Actin filaments target the oligomeric maturation of the dynamin GTPase Drp1 to mitochondrial fission sites. eLIFE (November 26, 2015).
A. Juanes-Garcia, et al. A regulatory motif in nonmuscle myosin II-B regulates its role in migratory front–back polarity. The Journal of Cell Biology (April 13, 2015).
D. Borrenberghs, et al. HIV virions as nanoscopic test tubes for probing oligomerization of the integrase enzyme. ACS Nano (March 21, 2014).
S. Yamaoka, et al. Identification and dynamics of arabidopsis adaptor protein-2 complex and its involvement in floral organ development. The Plant Cell (August 23, 2013)
Autres systèmes
Caractéristiques techniques
| Monture de microscope | IX83P2ZF | ||
| Méthode d’observation | Fluorescence par réflexion interne totale | ✓ | |
| Fluorescence (excitation bleue/verte) | ✓ | ||
| Fluorescence (excitation ultraviolette) | ✓ | ||
| Contraste interférentiel différentiel (CID) | ✓ | ||
| Contraste de phase | ✓ | ||
| Fond clair | ✓ | ||
| Tourelle porte-objectifs rotative | Motorisée (6 positions) | ✓ | |
| Mise au point | Motorisée | ✓ | |
| Dispositif de compensation de la dérive en Z | ✓ | ||
| Têtes d’observation | Champ large (numéro de champ : 22) | Binoculaire inclinable | ✓ |
| Illuminateur | Illuminateur de Köhler à lumière transmise | Lampe à DEL | ✓ |
| Lampe halogène de 100 W | ✓ | ||
| Illuminateur pour fluorescence | Lampe à mercure de 100 W | ✓ | |
| Éclairage avec guide de lumière | ✓ | ||
| Tourelle de miroirs à fluorescence | Motorisée (8 positions) | ✓ | |
| Platine | Motorisée | Contact your local sales representative to hear about motorized stage options | |
| Condenseur | Motorisé | Condenseur universel | Distance de travail 27 mm, ouverture numérique 0,55, ouverture motorisée et polariseur |
| Réglage manuel | Condenseur universel | O. N. : 0,55 / Distance de travail : 27 mm | |
| Condenseur à ultra-grande distance de travail | O. N. : 0,3 / Distance de travail : 73,3 mm | ||
| Scanner confocal | - | ||
| Traitement pour très grande résolution | - | ||
| Accessoires | Contrôleur de bague de correction à distance (IX3-RCC) Contrôleur en temps réel (U-RTC/U-RTCE) Illuminateur TIRF Boîtier d’incubation |
||
| Dimensions (L × P × H) | 323 (L) × 475 (P) × 706 (H) mm (statif de microscope IX83) | ||
| Poids | Env. 47 kg (IX83P2ZF) | ||
Ressources
Notes d'application
Vidéos
IX83 Inverted Microscope: Adding Oil to the Objective
IX83 Inverted Microscope: Loading a Sample Slide on the Stage
U-RTC/e: Perfect Timing and Intelligent Connections
cellTIRF: Excellent Multicolor TIRF Imaging
cellFRAP: Precise and Intuitive Photomanipulation

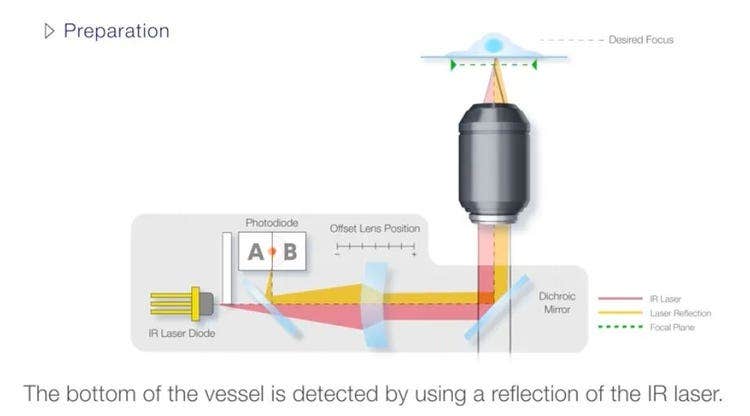

TruFocus: Z-Drift Compensator
