Stéréomicroscope SZX7
Le stéréomicroscope SZX7 comporte un système optique galiléen qui offre une imagerie d’excellente qualité, en particulier lors de l’utilisation d’une caméra numérique pour microscope. Adapté à un large éventail d’applications d’imagerie en sciences de la vie, en science des matériaux, en production et en contrôle qualité, ce microscope offre une optique à haute fidélité chromatique, un rapport de zoom de 7:1 et un statif à LED universel.
Stéréomicroscope SZX7
Vue d’ensemble
Le stéréomicroscope SZX7 offre un rapport de zoom de 7:1, intègre une protection contre les décharges électrostatiques et utilise un système optique galiléen de pointe pour produire des images lumineuses à haute résolution. Ses caractéristiques ergonomiques incluent des commandes facilement accessibles et des têtes d’observation réglables, assurant un confort d’utilisation optimal à un prix abordable.
Faites l’expérience de l’excellence optique

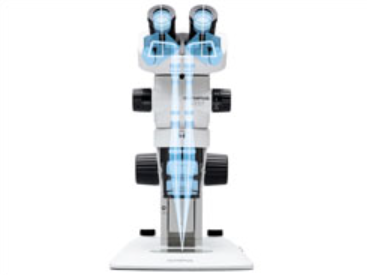

Schéma de système optique galiléen
Système optique galiléen
Le système optique galiléen (plage de zoom de 0,8x à 5,6x), associé aux revêtements améliorés et à la large ouverture numérique de notre série d’objectifs sans distorsion, fournit une image optimale de votre échantillon à tout grossissement approprié.
Gamme d’objectifs
Choisissez parmi huit objectifs interchangeables
DFPL2X / DPFL1.5X / DFPL0.75X / DFPL0.5X
La série d’objectifs DFPL reproduit avec précision les formes des échantillons et offre une fidélité chromatique exceptionnelle.
DFPLAPO1.25X / DFPLAPO1X-4
Correction apochromatique permettant des performances de haut niveau ; excellent pouvoir de résolution, contraste élevé et très bonne planéité de l’image, avec une distorsion minimale
SZX-ACH1.25X / SZX-ACH1X
Objectifs bien équilibrés combinant un haut pouvoir de résolution et une grande distance frontale
Solutions d’éclairage multiples
Éclairage LED : statif à lumière transmise et à lumière réfléchie combinées
Les statifs à LED ultra-minces sont écoénergétiques et offrent un éclairage longue durée.
Statif à éclairage LED
Illuminateur compact
Cette source de lumière à fibre optique spécialement conçue se monte directement sur le statif, ce qui permet de libérer l’espace de travail. Offert avec un système d’interverrouillage simple ou double et des guides de lumière annulaires, ce système fournit un éclairage intense et durable.
Illuminateur à guide de lumière à système d’interverrouillage double
Statif à éclairage LED
Système d’éclairage coaxial pour lumière réfléchie
Utilisé avec le double guide de lumière flexible, cet illuminateur offre un éclairage intense et homogène, sans nécessité de recentrer la lampe.
Illuminateur coaxial pour lumière réfléchie
Statif à éclairage LED
Système d’éclairage à LED blanche
Notre illuminateur annulaire, durable, à faible émission thermique et haute luminosité, est idéal pour l’obtention d’un éclairage homogène.
Lampe annulaire à LED blanche
* Ce modèle peut varier selon la région géographique.
Statif à éclairage LED
Ergonomie
Travaillez confortablement et de manière productive
Des instruments ergonomiques qui permettent une posture naturelle, une réduction du stress et une amélioration de la productivité
La tête d’observation trinoculaire inclinable longue et ergonomique offre une position de travail optimale en rapprochant le microscope de l’utilisateur, tandis que le dispositif de réglage du dégagement oculaire extensible offre une flexibilité pour les utilisateurs de différentes tailles. Les instruments ergonomiques de la série SZX2 réduisent la fatigue lors de l’observation en s’adaptant à la position la plus confortable de chaque utilisateur, ce qui améliore l’efficacité au travail.
Conception ergonomique fondée sur l’analyse CAD 3D
Le corps et le support du microscope présentent des contours incurvés avec précision développés grâce à une conception minutieuse assistée par ordinateur (CAD) en 3D. Les principales caractéristiques ergonomiques contribuent à réduire la fatigue lors de longues périodes d’observation, tout en offrant une sensation douce et agréable au toucher.
Accès frontal très pratique
Les boutons et commutateurs les plus fréquemment utilisés sont facilement accessibles pour maximiser le confort de l’utilisateur et réduire la fatigue lombaire.
Reproduction précise des réglages de grossissement spécifiques
La réalisation de nombreuses tâches d’inspection nécessite l’utilisation des mêmes réglages de grossissement afin de garantir des résultats cohérents et comparables. Le mécanisme à butée d’arrêt intégré offre un accès rapide et facile à cette fonction importante. La molette à butée d’arrêt du zoom permet à l’utilisateur de choisir avec précision le grossissement souhaité, et le réglage utilisé est clairement affiché sur le panneau de commande avant.
Oculaires réduisant la fatigue et éliminant la poussière
Les oculaires présentent une fonctionnalité de correction de l’aberration oculaire, afin que l’image demeure visible même en cas de mouvement des yeux de l’utilisateur. Cette fonctionnalité réduit la fatigue de l’utilisateur lors de longues périodes d’observation. La conception unique de monture de l’oculaire exclut les particules de poussière et maintient l’oculaire fermement en place, permettant la production d’images nettes et le positionnement ergonomique de l’oculaire.
Conception sûre contre les décharges électrostatiques (DES)
Tous les corps de microscope et accessoires sont antistatiques et peuvent dissiper une charge électrostatique de 1000 V à 100 V en moins de 0,2 seconde, contribuant ainsi à protéger l’équipement et à éviter d’endommager les échantillons.
Imagerie et documentation numériques
Statif universel et imagerie numérique
Combinaison de SZ2-ST
Le statif incurvé ultra-mince, doté de plaques de base profilées, facilite l’accès aux échantillons tout en réduisant la fatigue et la tension au niveau des mains et des bras.
Pour l’inspection ou l’assemblage de grands échantillons, Evident propose une gamme de statifs à flèche réglables et antistatiques. De grands statifs à plateforme sont également disponibles et peuvent, si nécessaire, accueillir des colonnes auxiliaires de 400 et 600 mm.
SZ2-STU2 – L’angle et la longueur du bras peuvent être ajustés librement.
SZ2-STU3 – Le statif se fixe sur le côté d’un bureau, ce qui est idéal pour les lignes d’assemblage et d’inspection.
Combinaison de SZ2-STU2
Combinaison de SZ2-STU3
Enregistrement et mise en mémoire des images numériques
Evident propose une gamme complète de caméras numériques compatible avec le SZX7. Ces caméras sont offertes en tant que systèmes autonomes ou contrôlables par PC. Les progiciels disponibles offrent diverses fonctions, allant de la simple capture d’image à la mesure, en passant par la production de rapports et l’archivage de bases de données.
> Voir les caméras numériques
> Voir les logiciels dédiés aux sciences de la vie
> Voir les logiciels dédiés aux sciences des matériaux
Des images nettes, en toute simplicité
La reconstruction d’une image entièrement nette est facile grâce à nos logiciels. Acquérez manuellement des images à l’aide de la fonction Live EFI (imagerie à profondeur de champ étendue) pour obtenir des vues parfaitement focalisées d’échantillons épais, irréguliers ou à surface rugueuse.
- Logiciel cellSens™ – Prenez des images nettes de spécimens biologiques épais tels que des insectes, des plantes ou des tissus.
- Logiciel PRECiV™ – Acquérez des images précises de microcâblages, de défauts de composants électroniques ou de grandes pièces aux surfaces irrégulières.
Des flux de travaux flexibles, du contrôle qualité à l’analyse des défaillances
PRECiV offre une solution de flux de travaux flexibles pour le contrôle qualité, l’analyse des matériaux et l’analyse des défaillances. Associé au microscope SZX7 et à une caméra numérique, il permet d’acquérir des images, de les traiter et de réaliser des mesures 2D de façon fluide et efficace. Parmi ses fonctions avancées d’imagerie et d’analyse, on compte les vues panoramiques, l’imagerie à profondeur de champ étendue et l’analyse de particules.

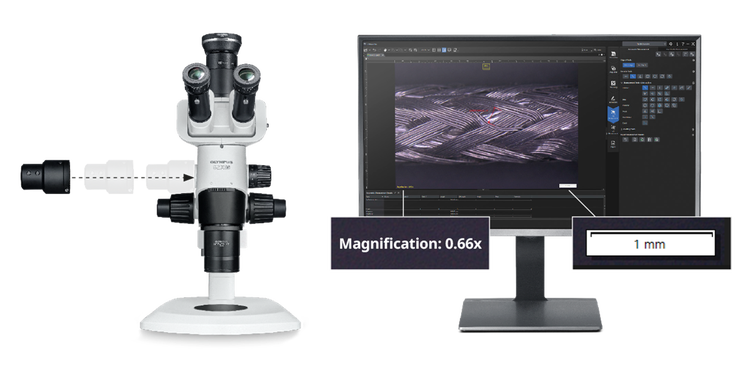

Zoomez sur l’efficacité
Pour gagner du temps lors des contrôles qualité ou des analyses de défaillances, associez le SZX7 à notre capteur de grossissement du zoom SZX2-ZMS. Ce capteur enregistre automatiquement le facteur de grossissement dans le logiciel PRECiV, garantissant des mesures géométriques 2D précises sans qu’il soit nécessaire de saisir manuellement le grossissement. De l’acquisition d’image à la génération de rapports, toutes vos dimensions seront bien gérées. Zoomez, mesurez, et analysez les détails plus rapidement, et profitez ainsi d’inspections plus efficaces effectuées en toute confiance.
Caractéristiques techniques
| Système optique | Système optique galiléen | ||||
| Grossissement total | De 4,0x à 336x*1 | ||||
| Corps du zoom | Rapport de zoom | 7 (de 0,8x à 5,6x) | |||
| Capteur de grossissement du zoom |
Capteur SZX2-ZMS en option enregistrant le facteur de grossissement dans le logiciel PRECiV v. 2.2.1 ou ultérieure Connecteur de sortie : USB 2.0 : USB Type-C® Câble USB : USB 2.0 : USB Type-A vers USB Type-C ; longueur du câble : 2 m (6,56 pi) Poids : 0,4 kg (0,9 lb) |
||||
| Diaphragme d’ouverture | En option | ||||
| Tête d’observation | Tête d’observation binoculaire/trinoculaire/trinoculaire inclinable | ||||
| Dispositif de réglage du point d’œil extensible | SZX2-EEPA | ||||
| Mise au point | Statif | ||||
| Objectif | Type | ON | DF | Grossissement total*2 *3 | Diamètre du champ de vision (mm)*2 *3 |
| 0,5X | Plan apochromatique | 0,05 | 171 | De 4x à 28x | Ø55–Ø7,9 |
| 0,75X | Plan apochromatique | 0,075 | 116 | De 6x à 42x | Ø36,7–Ø5,2 |
| 1X | Plan apochromatique | 0,1 | 81 | De 8x à 56x | Ø27,5–Ø3,9 |
| Achromatique | 0,1 | 90 | De 8x à 56x | Ø27,5–Ø3,9 | |
| 1,25X | Plan apochromatique | 0,125 | 60 | De 10x à 70x | Ø22–Ø3,1 |
| Achromatique | 0,125 | 68 | De 10x à 70x | Ø22–Ø3,1 | |
| 1,5X | Plan apochromatique | 0,15 | 45,5 | De 12x à 84x | Ø18,3–Ø2,6 |
| 2X | Plan apochromatique | 0,2 | 33,5 | De 16x à 112x | Ø13,8–Ø2,0 |
| Dimensions (L × P × H) | 194 × 253 × 403 mm (7,64 × 9,96 × 15,87 po) | ||||
| Poids | 4,5 kg (9,9 lb) pour la configuration standard | ||||
| Remarque |
*1 Plage de grossissements totale possible en combinant une lentille d’objectif et un oculaire *2 Lors de l’utilisation d’un oculaire 10X *3 SZX2-LTTR : le facteur de grossissement intermédiaire est 1,25X |
||||
