Cosa aggiunge un microscopio digitale allo smontaggio di un telefono

Lo smonti, lo metti sotto un microscopio e osservi le parti che nessuno avrebbe dovuto vedere.

Ogni anno, i produttori ci raccontano cosa c'è all'interno dei loro dispositivi più recenti. Le immagini di marketing mostrano uno strato di protezione della privacy qui, una camera di vapore là e un adesivo ingegnoso da qualche altra parte. I diagrammi sono chiari e convincenti. Sono anche decisi in anticipo da chi ha realizzato il prodotto. iFixit esiste proprio per verificare tutto questo. Da anni il team smonta pubblicamente dispositivi elettronici di consumo, assegnando a ciascuno un punteggio in base alla sua riparabilità e pubblicando le prove affinché chiunque possa vederle.

I produttori prestano attenzione a quei punteggi, ed è proprio per questo che le prove devono reggere. E gran parte di ciò che determina se uno smartphone può essere riparato avviene a una scala che nessuna fotocamera di uno smartphone può raggiungere: un cordone di adesivo, un rivestimento, il modo in cui è stratificato il display.

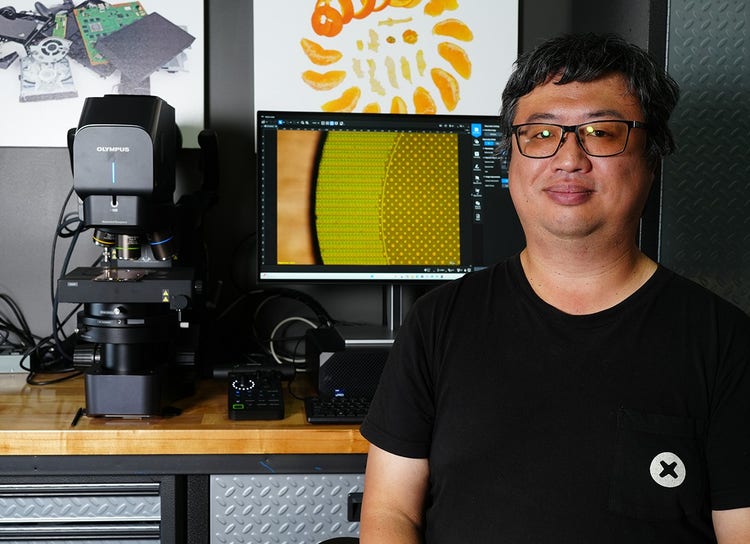

Per catturare quel livello di dettaglio, iFixit utilizza il microscopio digitale DSX2000. Abbiamo parlato con Arthur Shi, redattore tecnico senior di iFixit, di come il microscopio si inserisca in uno smontaggio, di cosa abbia rivelato all’interno dei recenti telefoni di punta e del momento in cui un’immagine di marketing Samsung non corrispondeva a ciò che il team ha trovato al suo interno.

Prima di passare al microscopio digitale DSX2000, cosa mancava nel vostro processo di acquisizione delle immagini durante lo smontaggio?

Arthur: Semplicemente non riuscivamo a ottenere le immagini. Dovevamo o tralasciare quell’aspetto dell’analisi, oppure utilizzare un microscopio molto rudimentale, che non mostrava granché. Quindi, ci limitavamo a descriverlo nel testo e a illustrarlo con dei disegni. Funzionava, ma non era la stessa cosa che mostrare l’oggetto reale. Le immagini al microscopio attirano sempre molta più attenzione. Le persone le vedono sui social media e sono sempre entusiaste di vedere l’oggetto vero e proprio.

Recentemente avete completato lo smontaggio di un Samsung Galaxy S26 Ultra. Potreste descrivere il processo di imaging utilizzato per visualizzare il pannello di privacy?

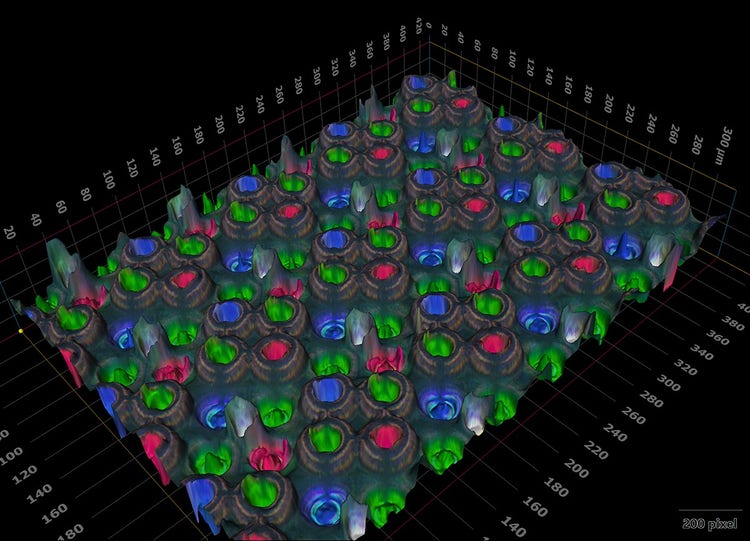

Arthur: Lo schermo privacy era l’elemento che volevamo mettere in evidenza, quindi il pannello del display è stato il primo ad essere esaminato. L’abbiamo ripreso dalla parte anteriore e poi da quella posteriore. Samsung aveva pubblicato immagini di marketing che ne mostravano l’aspetto, ma non eravamo sicuri di come fosse stato effettivamente implementato all’interno della struttura. Una volta ripreso entrambi i lati, abbiamo potuto vedere dove si trovasse realmente lo strato di privacy nella pila, ed era più in alto di quanto avessimo ipotizzato. I pixel di privacy condividevano una pila con i pixel standard, e i coni fisici che limitano l’angolo di visione svolgevano il lavoro vero e proprio.

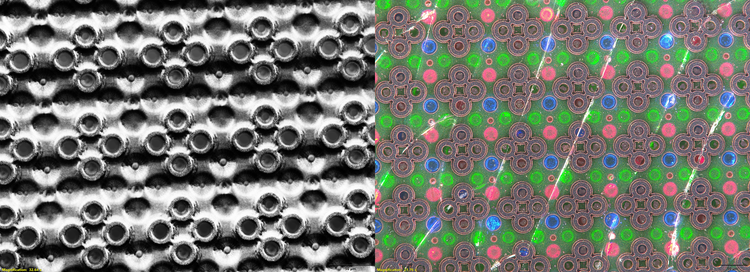

Quando avete acquisito immagini all’interno del display dell’S26 Ultra, avete notato un colore insolito nel pannello OLED. Potreste spiegare cosa avete riscontrato?

Arthur: Sì. Sotto la luce riflessa, il pannello mostrava del colore, il che era molto strano per un OLED poiché è autoemissivo e in realtà non necessita di filtri colorati. Sembrava che sui pixel fossero ancora presenti dei filtri colorati. Penso che lo abbiano fatto per aumentare il contrasto o ridurre i riflessi. Abbiamo provato con la luce polarizzata e non abbiamo riscontrato alcun effetto di polarizzazione, ma abbiamo notato delle strisce di colore che provenivano dai rivestimenti. Siamo stati attenti a come abbiamo presentato questo aspetto nello smontaggio, ma abbiamo avuto qualcosa da indagare proprio perché siamo riusciti a vederlo in primo luogo.

Nello smontaggio dell’iPhone 17 Pro, cosa causa i graffi sul pianale della fotocamera?

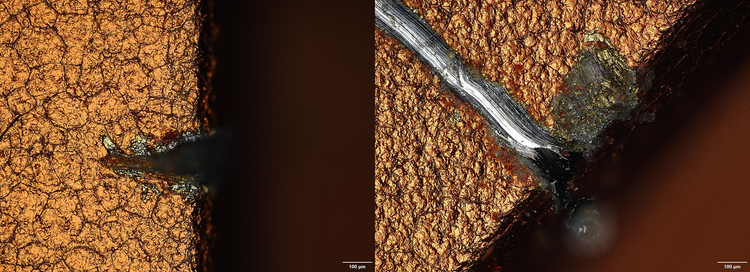

Arthur: L’alluminio anodizzato attorno al bordo della fotocamera si scheggiava a contatto con chiavi e monete. Volevamo mostrare cosa stesse accadendo fisicamente su quel bordo, quindi abbiamo ripreso il bordo in alluminio e abbiamo colto il rivestimento che si staccava dall’angolo affilato. A quell’ingrandimento, non è possibile mettere a fuoco l’intero oggetto da solo, quindi abbiamo utilizzato la funzione di stacking per ottenere una buona profondità di campo. È questo che ha reso le immagini utilizzabili.

All’interno della camera di vapore dell’iPhone 17 Pro

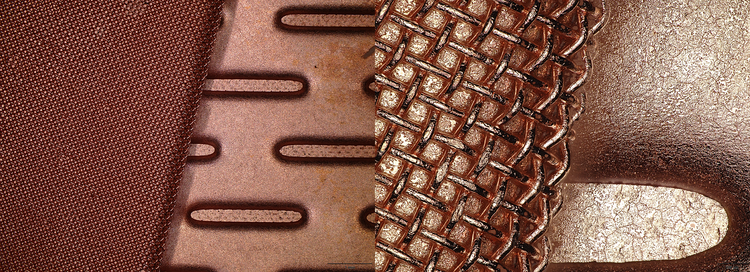

Lo stesso smontaggio ha portato sotto l’obiettivo l’hardware di raffreddamento dell’iPhone 17 Pro. Le immagini hanno rivelato la struttura interna a stoppino in rame che allontana il calore dal processore.

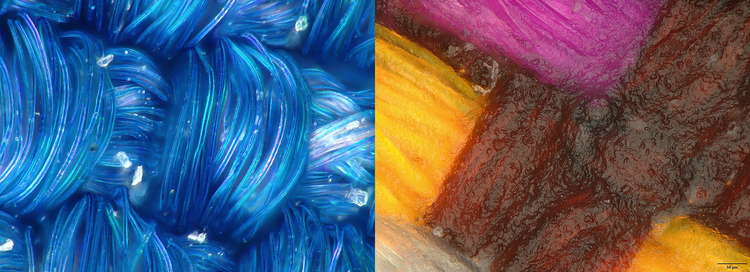

FineWoven vs. TechWoven: cosa ha rivelato il microscopio sulle custodie di Apple?

Arthur: Una delle cose che mi è piaciuta di più non aveva nulla a che fare con l’elettronica. Le custodie FineWoven di Apple erano molto criticate perché si macchiavano, mentre il modello sostitutivo, TechWoven, non presentava questo problema. Abbiamo esaminato entrambe al microscopio e abbiamo potuto constatare che la densità della trama era stata completamente modificata e che era stato aggiunto un nuovo rivestimento. La custodia FineWoven non era affatto sigillata, quindi qualsiasi liquido veniva assorbito dalle fibre. Le custodie TechWoven, invece, erano sigillate, con uno strato resistente ai liquidi sulla superficie. Due prodotti, una differenza evidente nell’uso quotidiano, ed era possibile individuare il motivo proprio puntando la fotocamera.

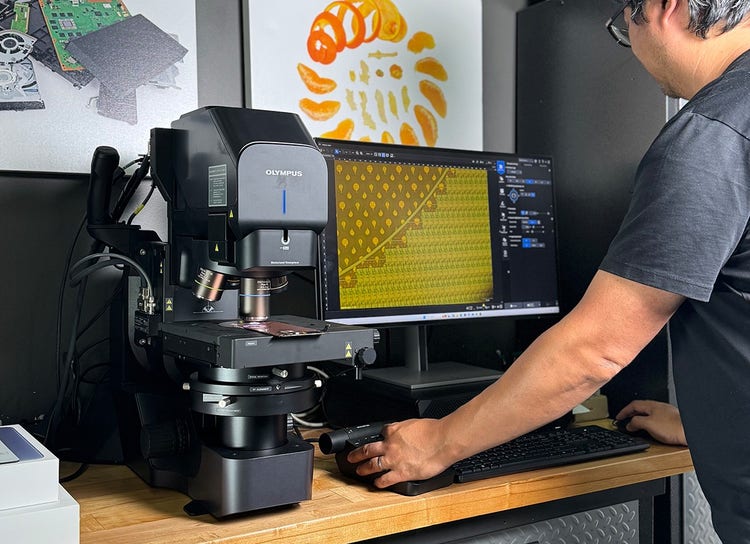

Com’è stato iniziare a utilizzare il microscopio digitale DSX2000? Quanto è stato difficile imparare a usarlo?

Arthur: È piuttosto intuitivo ed è abbastanza facile ottenere foto dall’aspetto straordinario. C’è stata una fase iniziale di apprendimento, ma niente di grave. Avevamo già utilizzato la generazione precedente, quindi molte cose ci erano familiari, e la configurazione è stata gestita da remoto in circa mezz’ora. Una volta che tutto è configurato, è incredibilmente facile iniziare a utilizzarlo. Di solito lo teniamo sempre acceso e funziona semplicemente alla perfezione.

Cosa permette di dimostrare a iFixit l’imaging al microscopio digitale?

Arthur: Il nostro obiettivo principale è educare le persone, quindi creare immagini d’effetto, qualsiasi cosa che possa aiutare, è davvero utile. Le immagini raccontano la storia. Ci permettono di risolvere discussioni su come è costruito un oggetto e suscitano nelle persone un interesse genuino per ciò che si trova all’interno dei loro dispositivi. È stato uno strumento fantastico. In un certo senso, inestimabile.

Cosa non ti mostra un'immagine di marketing

Un diagramma di marketing ti dice che esiste uno strato. Non ti dice dove si trova, di cosa è fatto, né se il dispositivo sopravviverà alla riparazione. Per questo, qualcuno deve aprire il telefono e osservarlo da vicino per capirlo. Questa è la differenza tra sentirsi dire cosa c’è dentro e vederlo con i propri occhi.

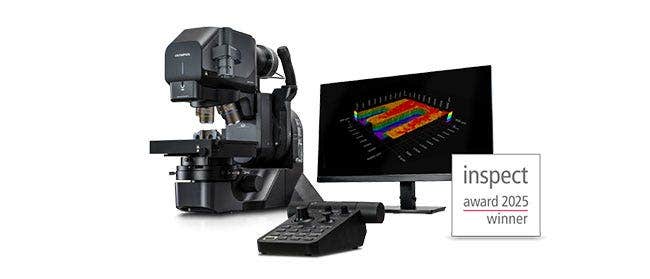

Questo è il lavoro che svolge iFixit, e sempre più spesso è il microscopio digitale DSX2000 a consentire loro di mostrarlo. La stessa tecnica di imaging viene utilizzata quotidianamente nei laboratori di scienza dei materiali e di analisi dei guasti, dove il DSX2000 funziona con il software PRECiV™ DSX che ne gestisce le modalità di osservazione e l’imaging 3D.

Sei curioso di scoprire cosa rivelano i tuoi campioni a questo livello di dettaglio?

Scopri il microscopio digitale DSX2000 o richiedi una demo.

Tecniche di imaging utilizzate nello smontaggio dei telefoni

Le immagini presenti in questo articolo sono state acquisite utilizzando diverse tecniche di imaging sul microscopio digitale DSX2000. Ciascuna di esse rivela una proprietà diversa del campione o lo cattura in modo diverso.

Domande frequenti sull’uso della microscopia digitale nello smontaggio dei telefoni

Come si ispeziona il display di uno smartphone al microscopio?

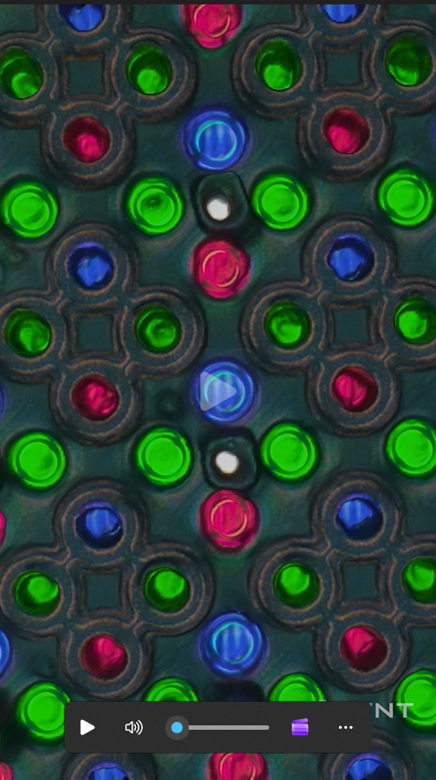

Fotografate il pannello del display sia dalla parte anteriore che da quella posteriore per vedere come si sovrappongono gli strati, quindi utilizzate diverse modalità di osservazione per mettere in evidenza le caratteristiche che l’illuminazione piatta non riesce a cogliere. Sul Galaxy S26 Ultra, iFixit ha fatto proprio questo per stabilire dove si trovasse lo strato di privacy nella struttura, e ha registrato un video in 4K del pannello che si accende e si spegne per mostrare il funzionamento della struttura di privacy in tempo reale.

Che cos’è lo Z-stacking su un microscopio digitale e come viene utilizzato nello smontaggio dei telefoni?

Lo Z-stacking, chiamato anche focus stacking, acquisisce immagini su più piani focali e le unisce in un’unica immagine con una profondità di campo estesa, oppure in una ricostruzione 3D. Ad alto ingrandimento, un campione non può essere mantenuto a fuoco in una singola esposizione, quindi lo stacking è ciò che rende utilizzabili immagini come il bordo del plateau della fotocamera dell’iPhone 17 Pro.

Perché l’osservazione ad angolo libero è utile per lo smontaggio dei dispositivi elettronici?

I componenti dei dispositivi raramente giacciono in piano. L’osservazione ad angolo libero inclina l’ottica anziché il campione: è così che iFixit ha ripreso le immagini della lavorazione interna dello chassis dell’iPhone Air.

Quanto tempo ci vuole per imparare a usare un microscopio digitale per lo smontaggio dei telefoni?

iFixit descrive la curva di apprendimento iniziale per il microscopio digitale DSX2000 come gestibile, con una configurazione remota che richiede circa mezz’ora. Il sistema viene lasciato acceso e utilizzato in modo continuativo.

Quale software per microscopi digitali è consigliato per l’imaging 3D dei componenti elettronici?

Il microscopio digitale DSX2000 funziona con il software PRECiV DSX, che ne controlla le modalità di osservazione e l’acquisizione di immagini 3D.
