Microscopio stereoscopico SZX7
Il sistema ottico galileano del microscopio SZX7 assicura un'eccellente qualità delle immagini, specialmente quando si utilizza una fotocamera digitale per microscopi. Il microscopio è adatto per numerosi tipi di applicazioni nelle scienze della vita, nelle scienze dei materiali, nella produzione e nell'ispezione QC, offrendo delle ottiche con elevata fedeltà cromatica, un rapporto di zoom di 7:1 e uno stativo con LED universale.

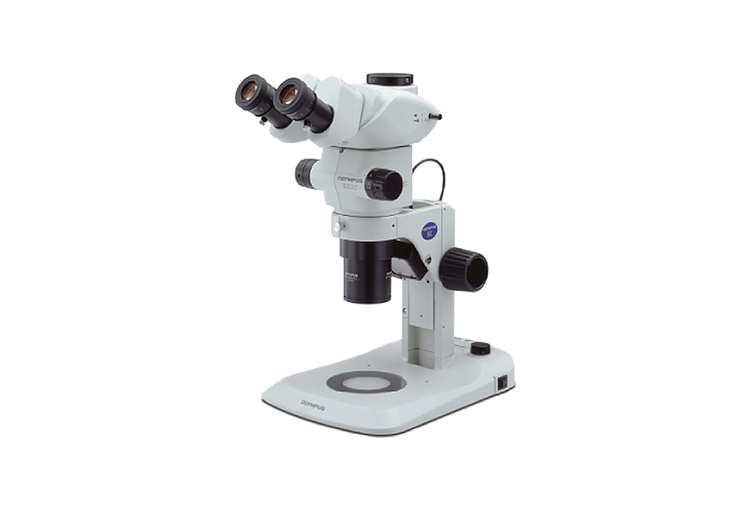

Microscopio stereoscopico SZX7
Panoramica
Il microscopio stereo SZX7 possiede un rapporto di zoom 7:1, una protezione per le scariche elettrostatiche integrato e un sistema ottico Galileiano avanzato per l'acquisizione di immagini luminose e a alta risoluzione. Le caratteristiche ergonomiche includono dei comandi del microscopio facilmente accessibili e dei tubi di osservazione regolabili per una visione confortevole a un prezzo conveniente.
Prova l'eccellenza ottica

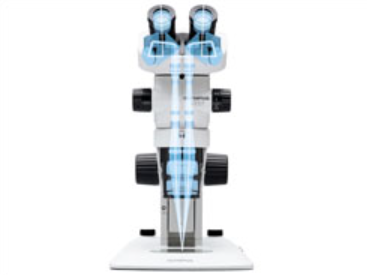

Diagramma del sistema ottico Galileano
Sistema ottico Galileiano
Il sistema ottico Galileano (intervallo di zoom: 0,8x–5,6x), insieme ai rivestimenti migliorati e ad un'ampia apertura numerica, viene integrato nella nostra serie di obiettivi privi di distorsioni, in modo da fornire un'immagine ottimale del campione e un ingrandimento ottimale.

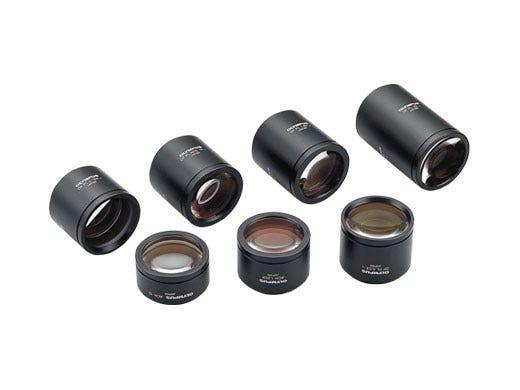

Linea di obiettivi
Scelta tra otto obiettivi rimovibili
DFPL2X / DPFL1.5X / DFPL0.75X / DFPL0.5X
La serie DFPL riproduce con precisione le forme dei campioni con un'eccezionale fedeltà dei colori.
DFPLAPO1.25X / DFPLAPO1X-4
Corretto apocromaticamente per assicurare delle elevate prestazioni. Capacità di risoluzione, contrasto e planarità eccellenti con distorsione minima.
SZX-ACH1.25X /SZX-ACH1X
Gli obiettivi bilanciati in modo ottimale combinano risoluzione elevata e lunghe distanze di lavoro.
Versatili soluzioni di illuminazione
Illuminazione LED: Stativo con combinazione a luce riflessa e luce trasmessa
Gli stativi con illuminazione LED ultrasottili sono efficienti dal punto di vista energetico e assicurano un'illuminazione durevole.
Stativo con illuminazione LED
Illuminatore compatto
Questo illuminatore a fibra ottica progettato specificatamente può essere installato direttamente nello stativo per operare in uno spazio di lavoro ordinato e di ridotte dimensioni. Disponibile con guidaluce anulare e interlock singolo o doppio, questo sistema assicura un'intensa e prolungata illuminazione.
Illuminatore guidaluce a doppio interlock
Stativo con illuminazione LED
Sistema di illuminazione a luce riflessa coassiale
Usato con il doppio guidaluce flessibile, questo illuminatore fornisce un'illuminazione intensa e uniforme senza la necessità di effettuare regolazioni di centramento della lampada.
Illuminatore a luce riflessa coassiale
Stativo con illuminazione LED
Sistema di illuminazione LED bianco
Un illuminatore con luce anulare di durata prolungata con effetto termico minimo e luminosità elevata è ideale per assicurare un'illuminazione omogenea.
Illuminatore anulare a LED bianco
*Questo modello potrebbe variare in base all'area geografica.
Stativo con illuminazione LED
Ergonomia
Operare in modo ergonomico e produttivo
Strumenti ergonomici per una postura naturale, uno stress ridotto e una produttività maggiore
Il lungo e ergonomico trioculare inclinabile assicura una posizione di lavoro ottimizzata potendo avvicinare il microscopio più vicino all'utente, mentre l'estensibile variatore di altezza di osservazione assicura un'ampia flessibilità per utenti altezza variabile. Gli strumenti ergonomici della serie SZX2 riduce lo stress durante l'osservazione assicurando la posizione più confortevole per ogni utente, aumentando l'efficienza operativa.
Design ergonomico basato sull'analisi CAD 3D
Il supporto e il corpo del microscopio possiedono dei precisi contorni curvi sviluppati attraverso delle accurate analisi CAD (computer aided design) 3D. Le fondamentali caratteristiche ergonomiche contribuiscono a ridurre la fatica durante le prolungate sessioni di osservazione e include una finitura liscia e piacevole al tatto.
Pratica operatività con accessibilità frontale
Le manopole e gli interruttori usati più frequentemente sono facilmente accessibili per massimizzare il comfort dell'operatore e ridurre le sollecitazioni alla schiena.
Richiamo preciso di specifiche configurazioni di ingrandimento
Numerose operazioni di ispezione richiedono l'uso delle stesse configurazioni di ingrandimento per assicurare dei risultati confrontabili e omogenei. Il meccanismo integrato click-stop fornisce una facile e veloce accessibilità a questa importante funziona. Il fermo della manopola dello zoom permette all'utente di scegliere con precisione l'ingrandimento desiderato e la configurazione in uso è chiaramente visualizzata nel pannello di controllo frontale.
Oculari ergonomici e anti-polvere
Questo oculare integra un meccanismo di controllo dell'aberrazione pupillare attraverso il quale l'immagine rimane visibile anche se si muovono gli occhi dell'operatore. Questo permette una diminuzione della fatica durante osservazioni prolungate. Lo speciale design dell'oculare permette una protezione dalla polvere e lo mantiene saldamente in posizione assicurando immagini chiare e una posizione ergonomica.
Design con protezione alle scariche elettrostatiche (ESD)
Tutti i corpi e gli accessori del microscopio integrano una protezione alle scariche elettrostatiche, potendo scaricare l'elettricità elettrostatica da 1000 V a 100 V in meno di 0,2 secondi, proteggendo l'apparecchiatura e prevenendo alterazioni del campione.
Imaging digitale e documentazione
Stativo universale e immagini digitali
Combinazione di SZ2-ST
Stativo curvo ultrasottile con basi sagomate facilitano l'accessibilità al campione, riducendo lo sforzo e l'affaticamento del braccio e della mano dell'utente.
Per l'ispezione o l'assemblaggio di campioni di grandi dimensioni, Evident offre diversi tipi di stativi a braccio regolabile con protezione ESD. Sono inoltre disponibili degli stativi a ampia piattaforma e, se richiesto, possono integrare dei bracci ausiliari di 400 mm e 600 mm.
SZ2-STU2: L'angolo e la lunghezza del braccio possono essere regolati liberamente.
SZ2-STU3: Lo stativo è fissato sul bordo del piano di lavoro per inserirlo in una linea di assemblaggio e ispezione.
Combinazione di SZ2-STU2
Combinazione di SZ2-STU3
Registrazione e archiviazione di immagini digitali
Evident offre un'ampia gamma di fotocamere digitali compatibili con l'SZX7. Sono disponibili come sistema autonomo o gestibile da computer. Le funzionalità software variano dalla semplice acquisizione di immagini alla misura, la creazione di report e l'archiviazione di database.
> Vedi fotocamere digitali
> Vedi Software per scienze della vita
> Vedi software per scienze dei materiali
Semplice produzione di immagini completamente a fuoco
Con il nostro software è semplice produrre delle immagini completamente a fuoco. È possibile acquisire manualmente delle immagini mediante la funzione Live EFI (extended focus imaging) per avere una visione completamente a fuoco di campioni spessi, con superfici irregolari o disomogenei.
- Software cellSens™: Acquisisce immagini nitide di campioni biologici spessi come insetti, piante o tessuti.
- Software PRECiV™: Acquisisce immagini nitide di wire bonding, difetti di componenti elettroniche e componenti di grandi dimensioni con superfici irregolari.
Flussi di lavoro flessibili dall'ispezione QC all'analisi dei guasti
PRECiV offre una soluzione per flusso di lavoro flessibile per l'ispezione QC, l'analisi dei materiali e l'analisi dei guasti. È possibile combinarlo con l'SZX7 e una fotocamera digitale per una facile acquisizione di immagini, elaborazione di immagini e misure 2D. Le funzioni di imaging e analisi avanzate includono viste panoramiche, immagini con messa a fuoco estesa e analisi di particelle.
Zoomare nell'efficienza
Per accelerare l'attività di ispezione QC o di analisi dei guasti, si può combinare l'SZX7 con il nostro sensore di ingrandimento zoom SZX2-ZMS. Registra automaticamente l'ingrandimento dello zoom nel proprio software PRECiV, permettendo le corrette misure geometriche 2D senza la necessità di inserire manualmente l'ingrandimento. Dalla fase di acquisizione delle immagini a quella di creazione di report tutte le dimensioni sono sotto controllo. Adesso è possibile zoomare in avanti e misurare i dettagli in modo più veloce, incrementando l'affidabilità e l'efficienza del proprio processo di ispezione.
Specifiche tecniche
| Sistema ottico | Sistema ottico Galileiano | ||||
| Ingrandimento complessivo | 4,0x–336x*1 | ||||
| Gruppo zoom | Rapporto zoom | 7 (0,8x–5,6) | |||
| Sensore d'ingrandimento zoom |
L'opzionale SZX2-ZMS registra l'ingrandimento dello zoom in PRECiV v. 2.2.1 o successiva Connettore di uscita: USB 2.0: USB tipo C® Cavo USB: USB 2.0: Da USB tipo A a USB tipo C; lunghezza del cavo: 2 m (6,56 ft) Peso: 0,4 kg |
||||
| AS | Opzione | ||||
| Tubo di osservazione | Tubo di osservazione Binoculare/Trioculare/Trioculare inclinato | ||||
| Variatore dell'altezza di osservazione | SZX2-EEPA | ||||
| Messa a fuoco | Stativo | ||||
| Obiettivo | Tipo | NA | WD | Ingrandimento totale *2 *3 | Diametro del campo visivo (mm)*2 *3 |
| 0,5X | Plan achromat | 0,05 | 171 | 4x–28x | Ø55–Ø7,9 |
| 0,75X | Plan achromat | 0,075 | 116 | 6x–42x | Ø36,7–Ø5,2 |
| 1X | Plan apochromat | 0,1 | 81 | 8x–56x | Ø27,5–Ø3,9 |
| Achromat | 0,1 | 90 | 8x–56x | Ø27,5–Ø3,9 | |
| 1,25X | Plan apochromat | 0,125 | 60 | 10x–70x | Ø22–Ø3,1 |
| Achromat | 0,125 | 68 | 10x–70x | Ø22–Ø3,1 | |
| 1,5X | Plan achromat | 0,15 | 45,5 | 12x–84x | Ø18,3–Ø2,6 |
| 2X | Plan achromat | 0,2 | 33,5 | 16x–112x | Ø13,8–Ø2,0 |
| Dimensioni (Lungh. × Altez. × Largh.) | 194 mm × 253 mm × 403 mm (7,64 in. × 9,96 in. × 15,87 in.) | ||||
| Peso | 4,5 kg (9,9 lb) nella configurazione standard | ||||
| Nota |
*1 Ingrandimento totale applicabile combinando un obiettivo e un oculare *2 Quando si utilizza un oculare 10X *3 SZX2-LTTR: L'ingrandimento intermedio è 1,25X |
||||
