アプリケーションノート
スマートフォンケースのコーティング評価 – レーザー顕微鏡による膜厚測定と3D表面形状測定
アプリケーション
スマートフォンなどの最新の電子機器は、その機能面だけではなく、ファッション性の観点から外観や触った時の質感なども商品性として重要な要素となってきています。それらの表面塗装の耐久性を上げるために、多くの場合は塗装面にさらにクリアコーティングが施されています。つまり、スマートフォンのケースは着色のためのカラーコートと、その保護のためのクリアコートとの2層構造になっています。最近ではこのカラーコートの表面形状、クリアコート層の厚みや表面形状が品質管理の対象となってきています。
オリンパスのソリューション
オリンパスの3D測定レーザー顕微鏡LEXTの膜厚測定は複数のレイヤー層の反射光量のピークを認識し、各層の合焦位置を検出することで透明体の膜厚を測定することができます。またマルチレイヤー機能を使えば、最上層の透明膜とその下層にある素材それぞれの表面形状データを面情報として取得することができるので、膜厚測定以外にも各層の粗さ測定が可能です。

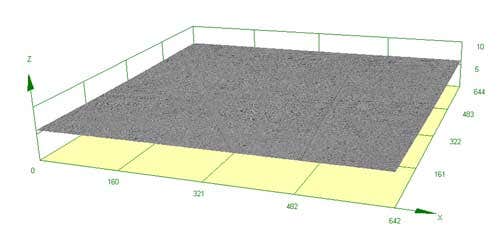

透明コーティング膜表面
対物レンズ 20X, ズーム1X

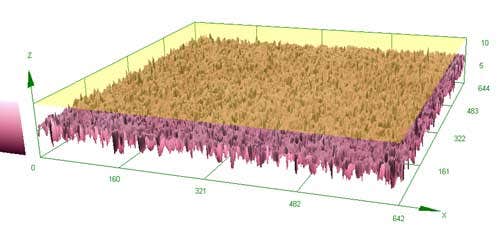

下層カラーコート表面
対物レンズ 20X, ズーム1X

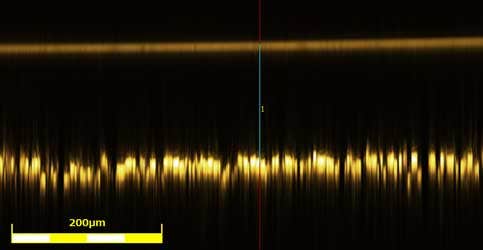

膜厚測定
