アプリケーションノート
レーザー顕微鏡によるヘッドランプレンズのうねり測定

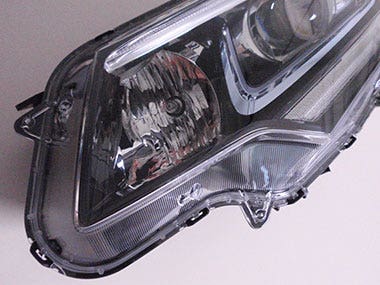

ヘッドランプ
アプリケーション
ヘッドランプは照射するエリアと照射しないエリアが各国の法律で規定されています。
したがって、構成部品であるヘッドランプレンズにも高度な配光精度が要求されます。
また、レンズの内側のうねり状態を管理することで、正確な配光を確保することができます。
オリンパスのソリューション
オリンパス3D測定レーザー顕微鏡LEXTは、ヘッドランプレンズの表面のうねり状態を非接触で測定することができます。
商品の特徴
①LEXTはヘッドランプレンズのうねりの状態を面で測定します。また、面のカラー画像、レーザー画像、3D形状データが一度に取得できますので、解析の幅が格段に広がります。
②貼り合せモードで広い範囲のデータを簡単に取得することができます。
画像

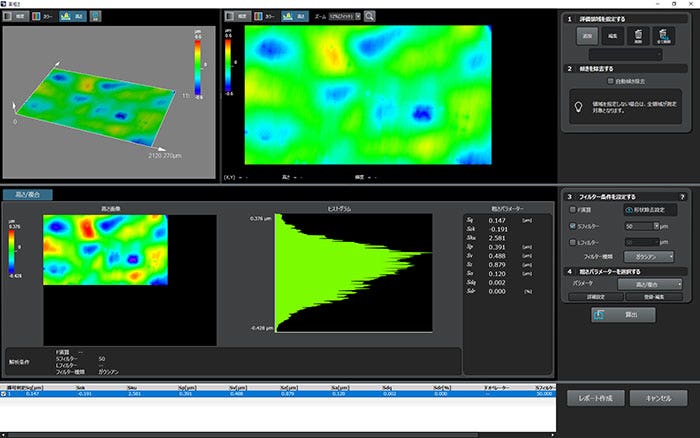

2,120 x 1,196umの範囲でのうねり計測

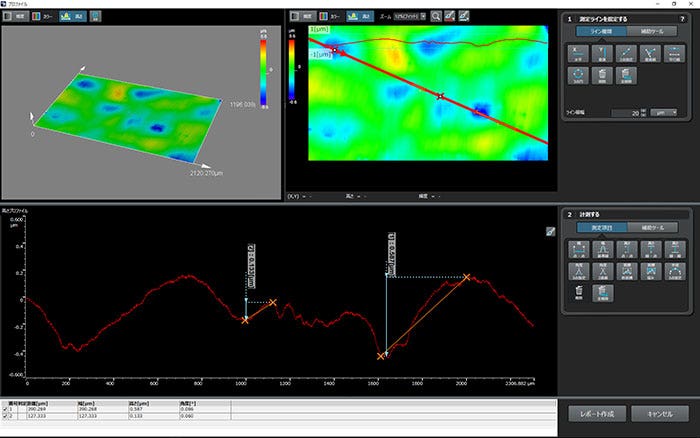

2,120 x 1,196umの範囲でのプロファイル計測
