顕微鏡ソリューション

半導体製造工程

通電テスト

「プローバー」と呼ばれる電子テスターを使用して、ウェハが正しく動作するかどうかを確認します。

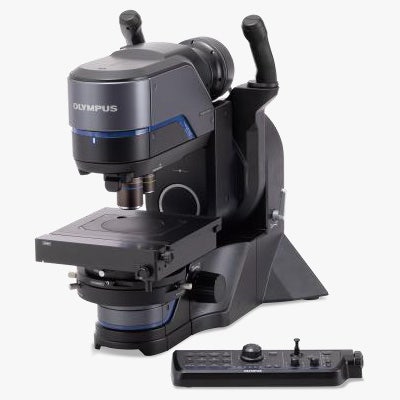

_{オリンパスDSX1000 は、プローブマークの3D画像をすばやく取得できます。}

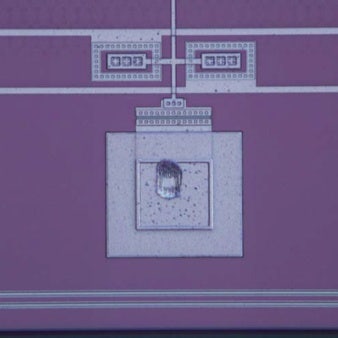

プローブ痕の管理

ICチップの電気テスト中に、プローバーのテストピンがICチップのアルミニウムパッドを傷つけます。 このプローブ痕が大きすぎる場合、アルミパッドの導電性が崩れ、ワイヤーボンディング工程に影響を与えます。それを避けるために、プローブ痕の寸法を管理する必要があります。

私たちのソリューション

DSXは高速3D測定が可能なため、オペレーターはプローブ痕の深さと幅を簡単に素早く測定できます。
