SilVIR Detector
SilVIR™ディテクターは、SiPM（Silicon Photomultiplier、シリコン光増倍器）と、エビデント独自の高速信号プロセッシング技術；SilVIRプロセッシングによって実現しました。この革新的なディテクターにより、FLUOVIEW™ FV5000とFV5000MPEは、低ノイズでより定量性の高い画像の取得を実現します。
SilVIRディテクター
SilVIRディテクターを実現する技術
半導体センサーであるSiPMは、ランダムに入射するフォトンを同時に検出することができ、その出力信号から検出フォトン数を読み取ることができます。エビデント独自開発のデジタルプロセッシング技術と組み合わせることで、検出されたフォトンの数を正確に計数することが可能です。

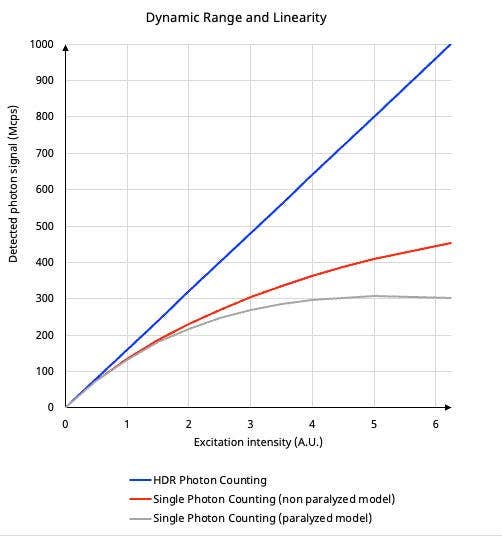

非常に微弱な蛍光から、2000photon/2μsといった明るい蛍光まで高いリニアリティで、高ダイナミックレンジのイメージングが可能になりました。さらに、SilVIRディテクターは半導体センサーであるため、感度の劣化が発生せず、検出器間の感度差もほとんどありません。
微弱蛍光でも高画質画像取得

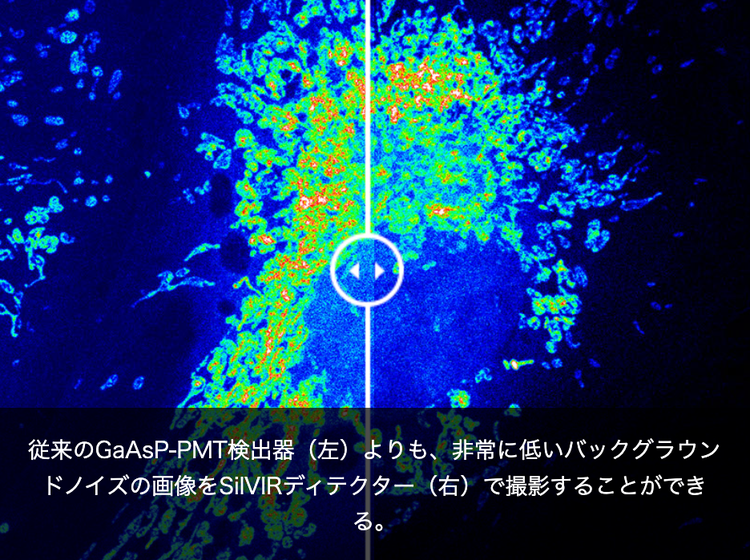

FV5000とFV5000MPEは、微弱蛍光であってもより高画質で画像を取得することができます。SilVIRディテクタ―は、非常に低ノイズで400nmから900nmの全波長範囲でGaAsP-PMT検出器よりも高い感度とS/N比を実現し、背景ノイズがほとんどない高画質な画像の取得を可能にします。
また、高感度検出ができるため、よりレーザー出力を抑えて、サンプルが受ける光ダメージを減らすことが可能です。さらに、レゾナントスキャナーによる高速画像撮影でも高画質で撮影することが可能です。
革新的な画像定量化
SilVIRディテクターにより、信頼性の高いデータ取得を実現します。従来は、蛍光強度を表す単位が存在しなかったのですが、取得された画像の蛍光強度の絶対値をフォトン数として算出することができます。また、ダイナミックレンジが広いため、高輝度領域であっても蛍光輝度をフォトン数として定量化することが可能です。
明暗差の大きいサンプルでも、サチュレーションを起こさず鮮明に観察
SilVIRディテクターの幅広いダイナミックレンジにより、暗い部分か明るい部分のどちらかだけに焦点を当てるのではなく、両方を同時にレンジに収めることでサチュレーションや情報の損失なく1つの画像内で鮮明に撮影することが可能です。これにより、今まで以上に正確な画像解析や、画像処理も簡単になります。
簡単な操作による画像取得
これまで一般的に共焦点レーザー走査型顕微鏡の検出器として使用されてきた光電子増倍管（PMT）は、サンプルからの蛍光の明るさのレベルに応じた印加電圧の調整を必要としますが、これを適切に調節して高画質な画像を取得するには、知識と経験が必要でした。SilVIRディテクターは、感度とノイズレベルが最適化されており、調整が必要なのはレーザーパワーだけです。
画像のS/N比は、フォトン数に比例するので、ある一定のフォトン数になるようにレーザーパワーを調節すれば、常に一定の画質の画像を簡単に取得することができます。

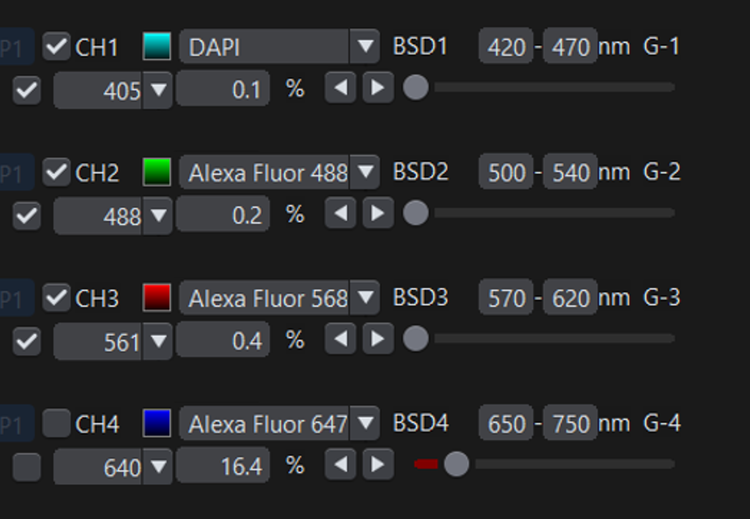

ディテクター設定画面
アプリケーション
キイロショウジョウバエ（蛹化42時間）の翅の全体と辺縁部のファロイジン（Alexa405、Fアクチン、シアン）、抗リン酸化チロシン抗体（Alexa555、細胞表面、赤）抗HRP抗体（Alexa647、神経軸索、青）による蛍光染色像。
標本作製、画像の取得・提供にご協力賜りました先生：理化学研究所生命機能科学研究センター形態形成シグナル研究チーム 孫 正寛様、林 茂生先生
Cos-7 cells: anti-Tubulin (Alexa Fluor 488; green).
Sample Courtesy of:Sample courtesy of Dr. Jana Döhner, Dr. Urs Ziegler, University of Zürich.
キイロショウジョウバエ（蛹化42時間）の翅の全体と辺縁部のファロイジン（Alexa405、Fアクチン、シアン）、抗リン酸化チロシン抗体（Alexa555、細胞表面、赤）抗HRP抗体（Alexa647、神経軸索、青）による蛍光染色像。
標本作製、画像の取得・提供にご協力賜りました先生：理化学研究所生命機能科学研究センター形態形成シグナル研究チーム 孫 正寛様、林 茂生先生
Neurofilament-heavy chain (NFH) in green, myelin basic protein (MBP) in red, glutathione S-transferase pi 1 (GSTpi) in blue. Mouse cerebellum captured with a UPLXAPO10X objective.
Sample courtesy of Katherine Given, Ph.D. Principal Investigator, Neurobiology University of Colorado Anschutz Medical Campus, Aurora, Colorado
NeuroPAL(OH15495)株とGCaMP株を掛け合わせた線虫のマルチカラー画像。 NeuroPAL(OH15495)は、Eviatar Yemini と Oliver Hobertによって作られた。
標本作製、画像の取得・提供にご協力賜りました先生：名古屋市立大学大学院理学研究科 木村 幸太郎先生、理研白眉研究チーム 多感覚統合神経回路 武石 明佳先生,
Overview image of a Drosophila wing (42-hour pupation). Stained with phalloidin (AlexaFluor 405, F-actin, Cyan), anti-phosphotyrosine antibody (AlexaFluor 555, cell surface, red), and anti-HRP antibody (AlexaFluor 647, axon, blue).
Sample courtesy of: Sun Zhengkuan, Shigeo Hayashi, Laboratory for Morphogenetic Signaling, RIKEN Center for Biosystems Dynamics Research, Japan.
FV5000
FV5000
共焦点レーザー走査型顕微鏡
- 革新的な技術がもたらす、驚異的な鮮明さ・スピード・信頼性
- SilVIR™ディテクターが、フォトンレベルの定量化、高S/N比を実現
- 比類なきダイナミックレンジで、信号スペクトル全体を捉え、輝度飽和を防止
- 高速2Kレゾナントスキャンと高解像8Kガルバノスキャンを1つのプラットフォームに統合
- FLUOVIEW Smart™ソフトウェアが、直感的な操作とAIによる自動化で使いやすさを向上
- TruResolution™自動補正環が、20種類以上の対物レンズに対応し、最適な自動調整を実現
- 最大10本のレーザーラインと将来的な多光子アップグレードに対応するモジュール設計
- レーザーパワーモニター（LPM）が、照射の安定性と再現性のある結果を長期にわたり実現
FV5000MPE
多光子励起レーザー走査型顕微鏡
- コンパクトなファイバーピグテール型レーザーにより、散乱組織内での深部定量イメージングを実現
- 最大3本のMPEレーザーによる同時励起で、ミリメートル単位の深部撮影が可能
- SilVIR™、TruAI、TruSight™技術が、卓越したS/N比と鮮明な画像を提供
- MPEに最適化された対物レンズ、TruResolution™自動補正環、自動IRレーザーアライメントにより、シャープなフォーカスを維持
- FV5000システムのアップグレードとして、またはMPE専用のフルシステムとして提供可能
- 高度な多光子アプリケーションに対応する、可変波長レーザー構成を選択可能
