FLUOVIEW™ FV5000MPE 多光子励起レーザー走査型顕微鏡

FLUOVIEW™ FV5000MPE 多光子励起レーザー走査型顕微鏡は、深部組織の微細構造を驚くほど鮮明に描き出します。エビデントの先進光学技術に、高速スキャンと高感度なフォトン検出機能を融合。FV5000MPEは、深部組織の精細かつ安定したイメージングやライブセル観察に最適に設計されています。

革新的なSilVIR™ディテクターが高感度なフォトンカウントを可能にし、定量データの取得を強力にサポート。2Kレゾナントスキャナーと8Kガルバノスキャナーが、生体内で起こる高速かつ動的なプロセスをリアルタイムで捉えます。最適化された励起経路と分散補償により、光損傷を最小限に抑えながら深部までの到達性を最大限に高め、長時間のイメージングでもサンプルの状態を良好に保ちます。共焦点イメージングを組み合わせた構成では、深部の多光子イメージングから、SilVIR-RAY™ディテクターによる超解像イメージングまで拡張できます。

安定性と精度を追求したFV5000MPEは、長期にわたるin vivoイメージングから高解像度の3D再構築まで、ライフサイエンス研究を幅広くサポート。深部イメージングを、これまで以上に簡単に、迅速に、そして再現性をもって実行できます。

  • Product Availability: 本製品は、FV4000MPE、FVMPE-RS、およびそれ以前のFVシリーズの後継機種です。
  • Product Status: 本製品は研究用途専用です。診断目的にはご使用いただけません。

FLUOVIEW™ FV5000MPE 多光子励起レーザー走査型顕微鏡

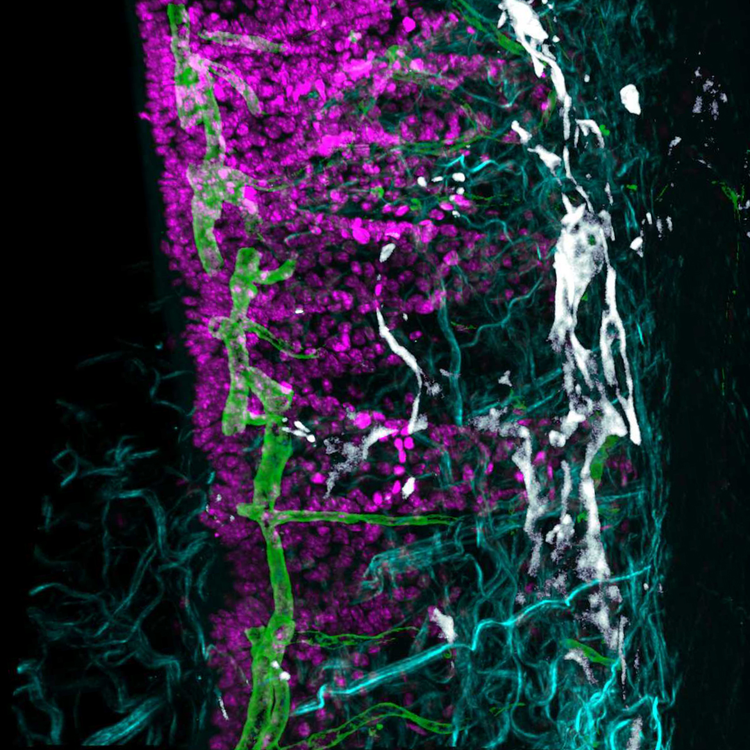

Four-channel multiphoton dataset of cleared mouse intestine.

2K × 2K レゾナントボリュームイメージング。SilVIRディテクターによる高S/N比が、最小限の平均化で高品質な結果を実現します。

Four-channel multiphoton dataset of cleared mouse intestine.

Deeper Discoveries and Advanced Multiphoton

FV5000MPEは、厚みのある散乱性サンプルの深部においても、定量的なイメージングを可能にします。SilVIRディテクター、TruSight™ デコンボリューション、TruAIを組み合わせることで、優れたS/N比で鮮明な画像が取得できます。

多光子励起に最適化された対物レンズ、TruResolution 自動補正環、および自動IRレーザーアライメントが、観察領域全体にわたって焦点の広がりやゆがみを抑え均一な集光状態を保ちます。

コンパクトなファイバーピグテール型レーザーシステムは、日常的な多光子イメージングに適した、導入しやすくコスト効率の高いソリューションを提供。迅速な設置が可能で、すぐに運用を開始できます。高度なアプリケーションには、波長可変タイプの多光子励起レーザー構成が、広い波長領域から、励起波長を細かく指定、制御できる波長制御機能を提供し、要求の厳しい実験にも対応します。

1波長、2波長、または3波長の同時多光子励起により、数ミリメートルの深部でも鮮明で再現性の高いイメージングを実現します。

コンパクトな構成から高度な構成まで柔軟に対応

多光子イメージングをもっと手軽に

FV5000MPEは、多光子励起(MPE)において従来課題とされてきた高価な波長可変パルスIRレーザーや、厳しい設置環境条件を解決するために、新世代のコンパクトな単一波長ファイバーピグテイル型IRレーザーを採用。コスト効率に優れ、取り扱いも容易で、より幅広いユーザーがMPEを活用できるよう設計されています。

深部多光子研究のための波長可変赤外レーザーソリューション

FV5000MPEは高度なアプリケーションに対応するため、680〜1300 nmの範囲で深部多光子イメージングを可能にする最新の波長可変パルス赤外レーザーにも対応しています。これらのレーザーは、1本の波長可変レーザーに加えて、1040/1045 nmの固定波長レーザーの2ラインを搭載しており、遠赤色蛍光色素の効率的な励起を実現します。

Human kidney organoid.

Human kidney organoid. Captured with single-wavelength fiber-pigtailed IR lasers at 920 nm and 1064 nm for simultaneous 3CH multiphoton imaging with a LUPLAPO25XO objective lens. Sample courtesy of: Dr. Robert Turnbull and Prof. Katja Röper, Department of Physiology, Development and Neuroscience, University of Cambridge.

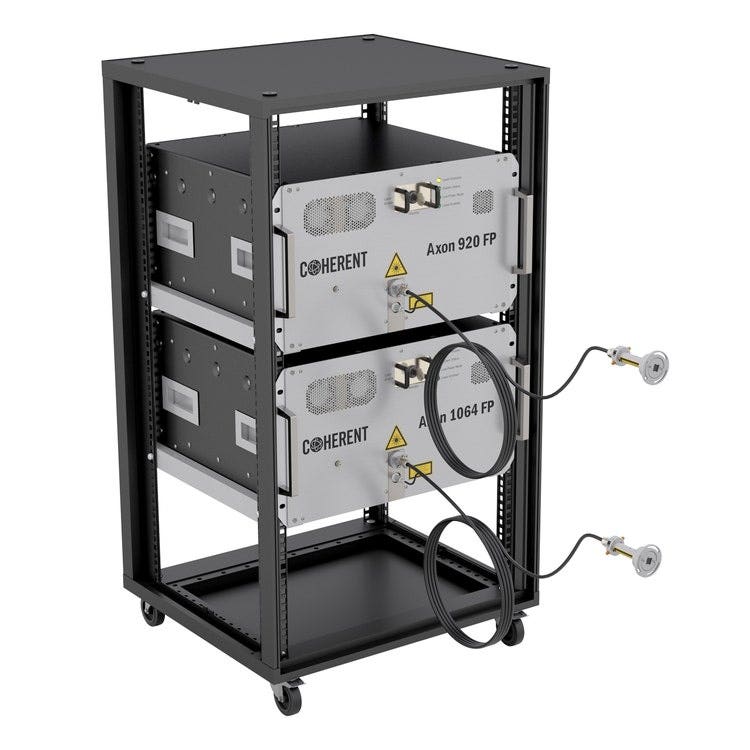

Axon FP lasers at 920 nm and 1064 nm installed in a 19-inch rack.

920 nmおよび1064 nmのAxon FPレーザーを、19インチラックに設置。

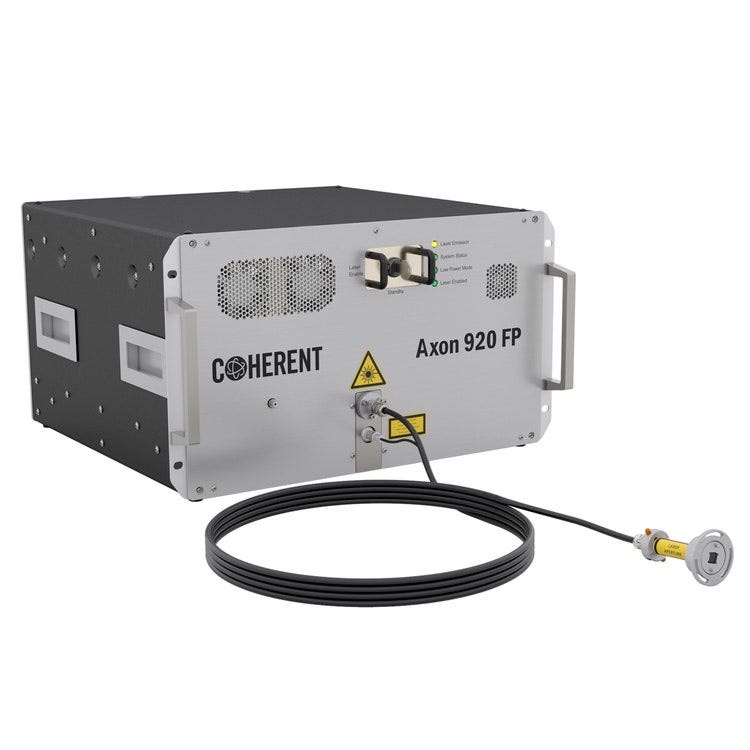

Single-wavelength fiber-pigtailed laser (Axon FP).

単波長ファイバーピグテール型レーザー(Axon FP)

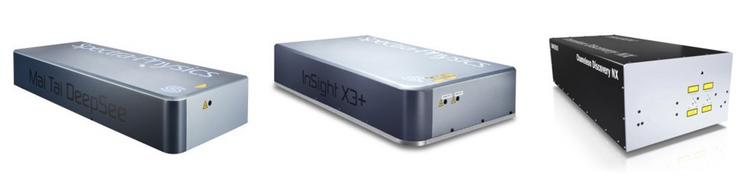

Tunable infrared pulsed lasers for deep multiphoton imaging.

Spectra-Physics社とCoherent社の、多光子研究向け波長可変赤外レーザーソリューション。

より多くの色で、より多くの情報を

FV5000MPEの高度なマルチプレックス機能により、1枚の画像でより多くの色と情報を同時に取得できます。最大6チャンネルの同時多色イメージングに対応しており、短時間でより多くのデータを取得可能です。SilVIRディテクターの高い感度を活かし、深部でも優れた画像を素早く取得できます。

SiVIRについて詳しく知る

ホワイトペーパーを読む

Human iPSC-derived kidney organoids with membrane-GFP.

Human iPSC-derived kidney organoids with membrane-GFP. Captured with single-wavelength fiber-pigtailed IR lasers at 920 nm and 1064 nm for simultaneous 3CH multiphoton imaging at 2K resonant imaging. Sample courtesy of: Dr Robert Turnbull and Prof. Katja Röper, Department of Physiology, Development and Neuroscience, University of Cambridge.

Optimized Performance

研究成果を最大化する高性能設計

自動レーザーアライメント

FV5000MPEは、4軸の自動レーザーアライメントシステムを搭載しており、波長調整や温度変化などによるドリフトが発生しても、自動調整を行い、スキャナーを正確に配置することでメンテナンスを簡素化します。システムはビームの位置と角度を調整し、最適なレーザーパワーを維持し、ピクセル位置のずれを防止します。

デュアルレーザー構成の場合でも、自動レーザーアライメントによりチャネル間の位置ずれを最小限に抑え、正確なマルチラインイメージングを実現します。必要に応じて、ユーザーはソフトウェアインターフェースから手動で微調整を行うことも可能です。

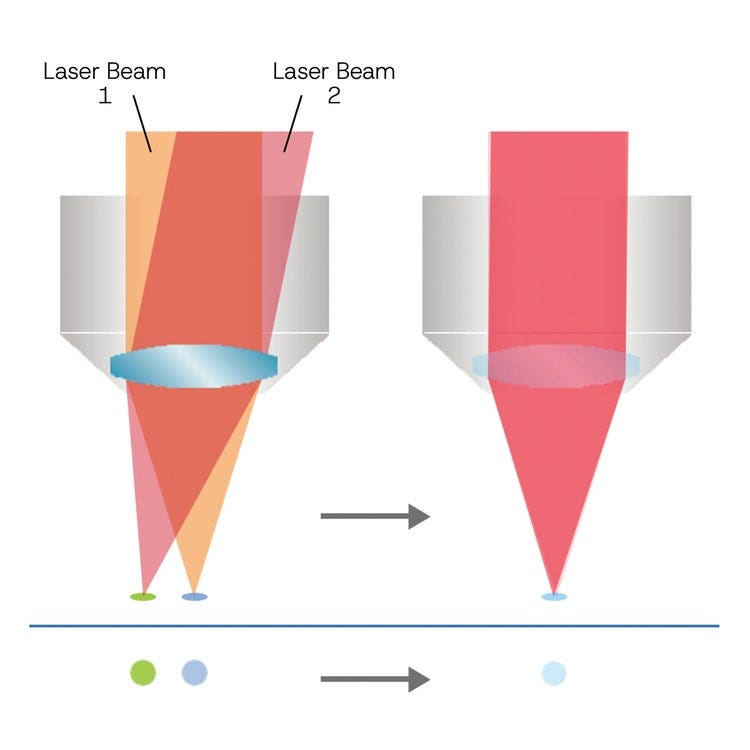

Auto laser alignment for multiphoton imaging.

左:ピクセルシフトあり/右:ピクセルシフト補正後

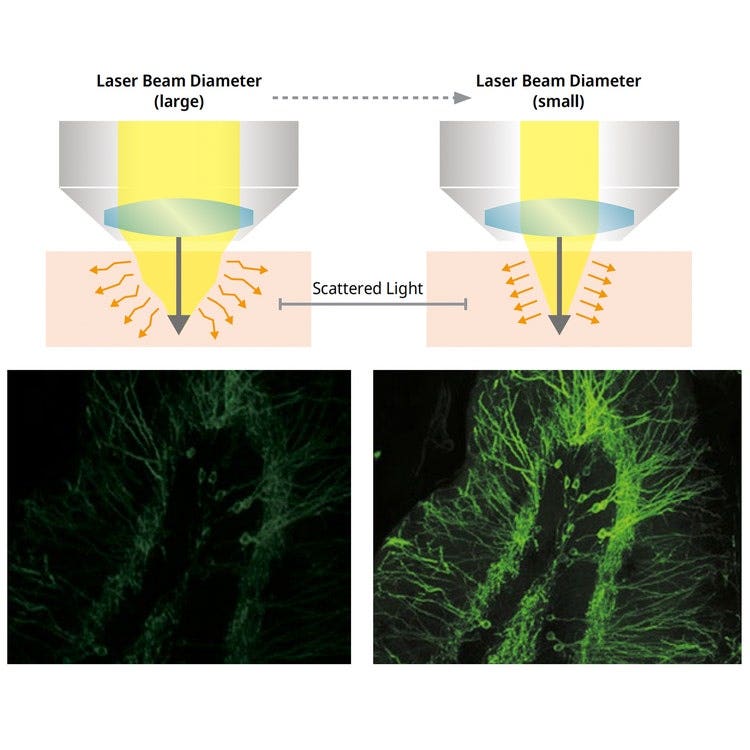

Comparison of a normal image and a Deep Focus image captured using the FLUOVIEW FV5000MPE multiphoton laser scanning microscope.

左:通常モードの画像/右:Deep Focusモードの画像

Deep Focusモードで蛍光取得効率を最大化

Deep Focusモードにより、サンプルの散乱の状態に応じてレーザービームの直径を調整できます。散乱の大きいin vivoサンプルでは、ビームを絞ることで励起光がより深部まで到達しやすくなり、深い位置でも明るく高解像度な画像が得られます。

TruResolution™ MPE Objectives 対物レンズ

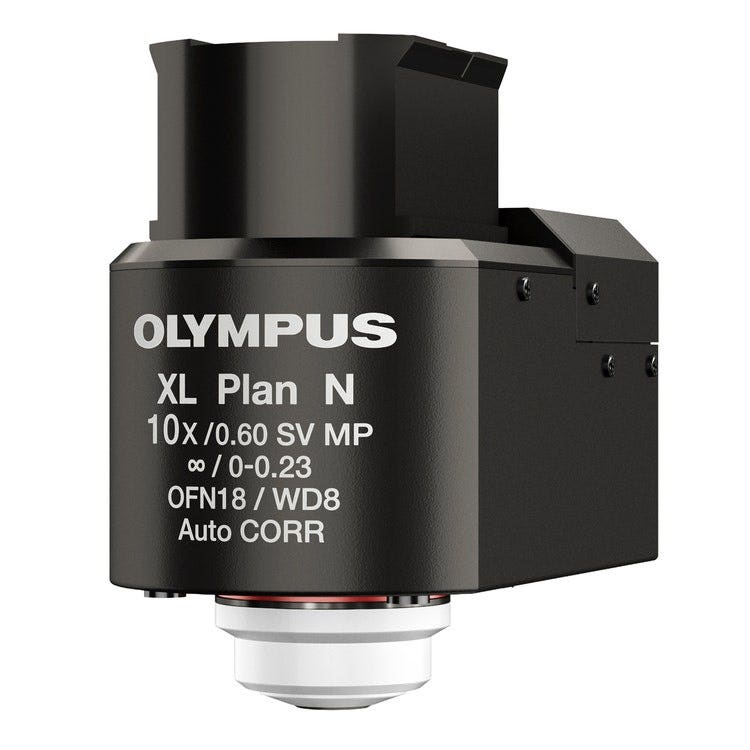

FV30-AC10SV objective lens.

FV30-AC10SV
10倍 マルチイマージョン対応対物レンズ、NA 0.6、WD 8 mm

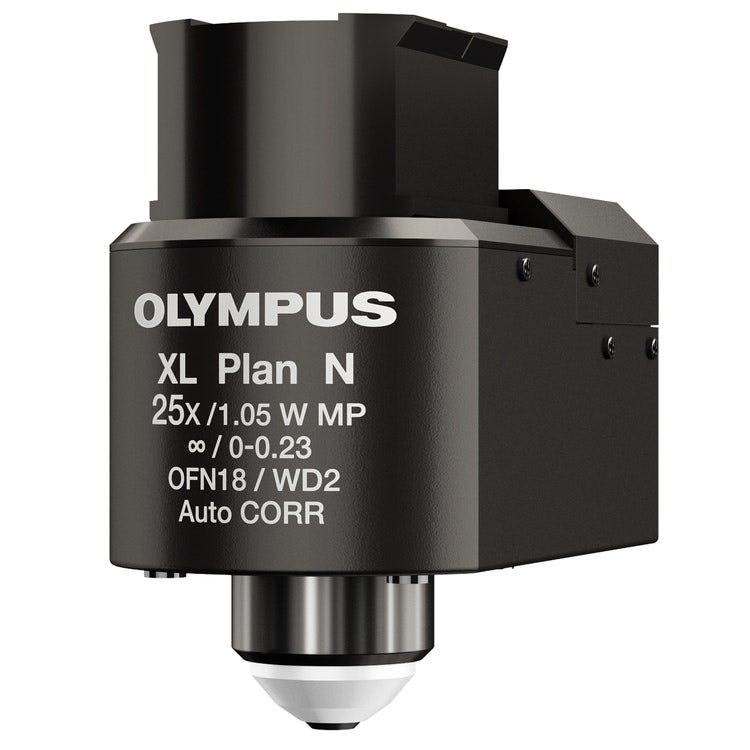

FV30-AC25W objective lens.

FV30-AC25W
25倍 水浸対物レンズ、NA 1.05、WD 2 mm

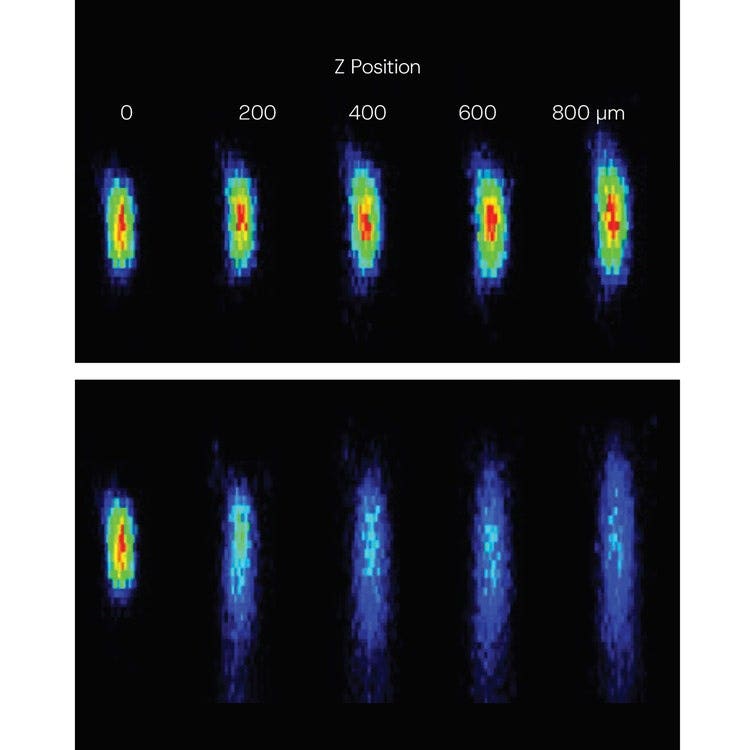

Top: With TruResolution. Bottom: Without TruResolution. XZ images of 0.2 μm fluorescent microspheres in scattering gel at various depths acquired using the FV30-AC25W objective lens.

上:TruResolution使用時/下:TruResolution未使用時
散乱ゲル(屈折率=1.36)中の0.2 µm蛍光マイクロスフィアを、FV30-AC25W対物レンズを用いてさまざまな深さで取得したXZ画像

MPE 対物レンズ

深部観察のために設計された対物レンズ

よりシャープに、より深く

多光子励起に特化して設計された A Line™ MPE対物レンズは、最大8 mmの深さにおける生体サンプルの高精度なイメージングを実現し、in vivoサンプルにも透明化サンプルにも対応します。

これらの対物レンズは、性能と汎用性を両立するよう最適化されており、以下の特長を備えています:

  • 様々な研究ニーズに応じて選べる多彩なモデルラインアップ
  • 高開口数、長作動距離、広視野を兼ね備えた光学設計
  • 複数の浸液や組織透明化試薬との高い互換性
  • サンプルと浸液の屈折率の不一致やカバーガラスの厚みのばらつきを補正する内蔵補正環

詳細は、エビデントの対物レンズセレクターをご覧ください。

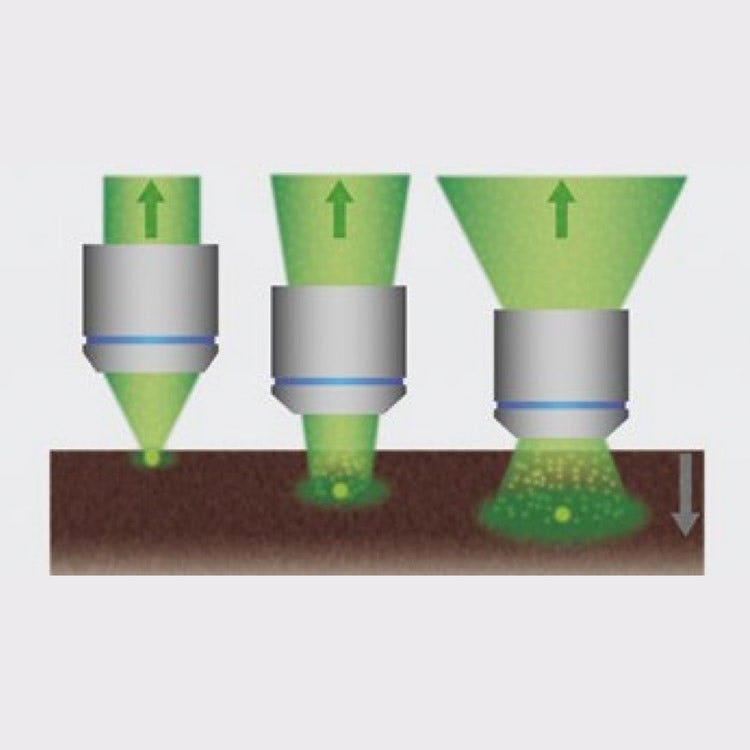

Wide fields of view enable these objectives to efficiently collect scattered fluorescence photons and generate brighter images from deep within specimens.

広視野の対物レンズが、散乱した蛍光フォトンを効率的に集光し、サンプルの深部から明るい蛍光像を取得します。

多光子専用対物レンズ
NA(開口数)
WD (作動距離mm)
イマ―ジョン屈折率
XLPLN10XSVMP
0.60
8.0
1.33-1.52
XLPLN25XWMP2
1.05
2.0
1.33
XLPLN25XSVMP2
1.00
4.0
1.33-1.40
XLSLPLN25XSVMP2
0.95
8.0
1.33-1.40
XLSLPLN25XGMP
1.00
8.0
1.41-1.52

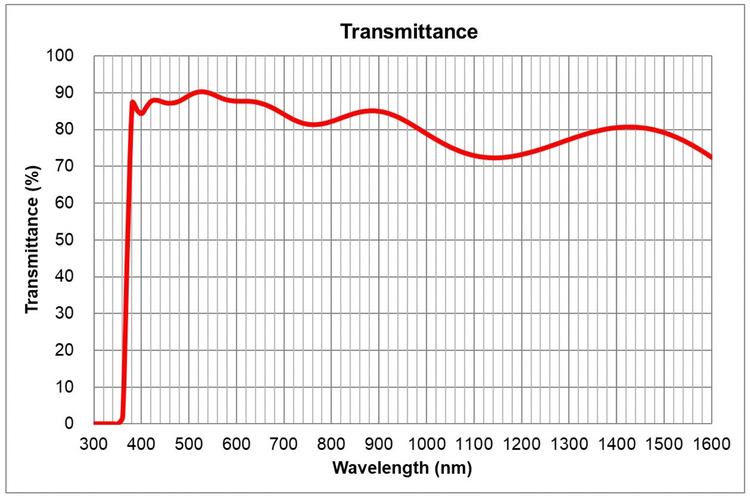

Example of 1600 coating technology with the XLPLN25XWMP2 objective lens.

XLPLN25XWMP2対物レンズにおける1600コーティング技術の適用例

優れたIRコーティングを施した光学系

多光子用対物レンズおよびスキャナー光学系に採用されたIRコーティング「1600コーティング」が、深部観察の品質をさらに向上させます。

信頼性の高い組織イメージング

正立顕微鏡システム向けに新たに開発された16倍水浸対応対物レンズ(NA 0.8、WD 3.0 mm)は、解像度と視野のバランスに優れ、広範な組織観察に最適です。可視域から近赤外域まで高い透過率を有し、多光子イメージングと共焦点イメージングのシームレスな切り替えに対応します。また、SilVIR-RAYディテクターを組み合わせた構成では、超解像共焦点イメージングにも切り替えられます。

XLPLFLN16XW objective lens.

XLPLFLN16XW / NA 0.8
WD:3.0 mm
対応浸液屈折率:1.33~1.52

コンフィギュレーション

多光子、共焦点、超解像イメージングを1つのプラットフォームで

FV5000MPEは、FV5000シリーズの一つであり、単一細胞のダイナミクスから深部組織、小動物の研究まで、幅広いイメージングニーズに対応します。

本システムは、多光子励起(MPE)専用構成としてはもちろん、共焦点と多光子を組み合わせた構成にも対応可能です。複数の観察手法を一つのシステムで効率的に使い分けることができます。SilVIR-RAYディテクターを搭載した共焦点構成では、高速な超解像イメージングが可能となり、同一のプラットフォームで、深部の多光子イメージングと細部の超解像観察の両方を行うことができます。

この柔軟性により、別々の顕微鏡システムを使い分けることなく、サンプルや生物学的な問いに最適なイメージング手法を選べます。

深部イメージングから超解像まで

多光子顕微鏡の深部観察という強みと、SilVIR-RAYによる超解像共焦点イメージングを、同じFV5000プラットフォームで組み合わせることができます。MPEでサンプルの深部にある構造を調べ、続いて共焦点超解像構成で、さらに微細な構造を捉えられます。

SilVIR-RAY超解像共焦点イメージングについて詳しく知る

選べるフレーム構成

アプリケーションに応じて、正立型、門型、または倒立型の顕微鏡フレームからお選びいただけます。

正立顕微鏡システム

広いフォーカス範囲により、組織切片から生体マウスやその他の小動物まで、さまざまなサンプルに対応可能です。

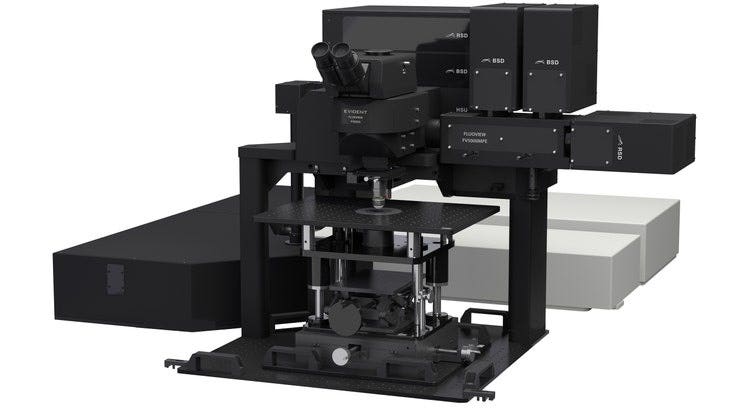

門型顕微鏡システム

対物レンズ下に広い作業スペースを確保しており、実験機器の設置や操作が容易です。

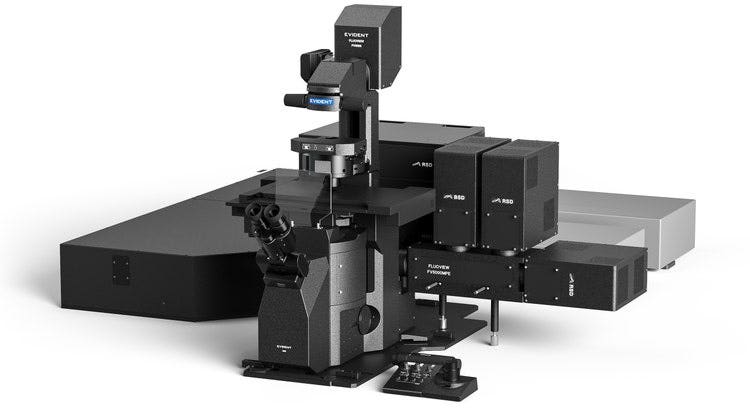

倒立顕微鏡システム

正立型では観察が難しい3D培養や多細胞クラスターの観察に対応しています。

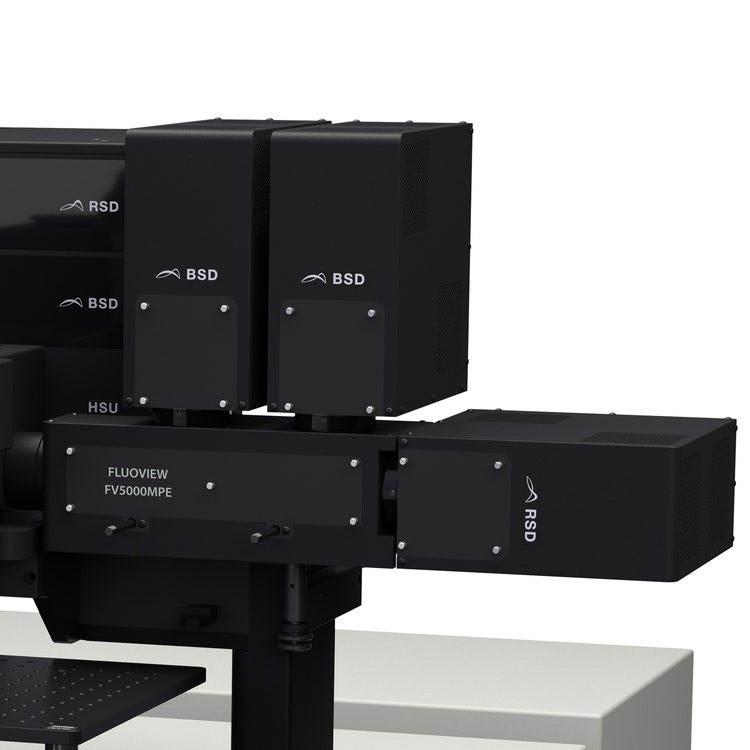

FLUOVIEW FV5000MPEの6チャンネル外部検出器(NDD)モジュール。

モジュール式のSilVIRディテクターユニットにより、優れた感度と比類なきダイナミックレンジで、組織深部の多色同時イメージングを可能にします。

カスタム構成で、あなたの研究に最適なシステムを

FV5000MPEは、お客様による光学コンポーネントの追加による柔軟なカスタマイズに対応しており、システムの拡張性をさらに高めることができます。たとえば、空きポートにカスタムレーザーを追加することで、3光子励起や特殊なイメージング手法など、より高度な技術にも対応可能です。

研究の進化に合わせて、イメージングシステムも進化すべきです。FV5000MPEプラットフォームは、標準構成の枠を超えた特殊なソリューション※にも対応しており、新たなアプリケーションや実験ニーズへの柔軟な適応をサポートします。

※一部の国・地域ではご利用いただけない場合があります。

サポート

信頼のサポートとサービス体制

研究の信頼性を守るために、エビデントは迅速なサービスと技術サポートで、お客様を力強く支援します。

FV5000MPEサービスプランは、メンテナンス、プロテクション、パフォーマンスプラスの3つの便利なプランをご用意しています。これらのプランには、「ダウンタイムを最小限に抑える優先サポート」「機器を最良の状態に保つ定期メンテナンス」「修理費用を含むプラン※」が含まれており、急な出費の心配がなく、必要なタイミングで、迅速かつ的確な対応を受けられます。

※メンテナンスプランは対象外となります。

※IRレーザーについては、上記プランは対象外となります。

Evident service and support for microscopy and imaging solutions

FV5000MPE サービスプラン

メンテナンス
プロテクション
パフォーマンスプラス
優先的なリモートサポート
✓
✓
✓
定期メンテナンス
✓
✓
✓
修理対応(部品交換、出張作業)
10% 割引
✓
✓
迅速な初動対応
-
-
✓

仕様

FV5000MPE / FV5000MPE-RS 仕様

仕様 FV5000MPE FV5000MPE-RS
スキャナー ガルバノメータースキャナー 64 × 64~8192 × 8192ピクセル、0.2 µs/ピクセル~1000 µs/ピクセル
レゾナントスキャナー - 512 × 512 ピクセル、1024 × 1024ピクセル、2048 × 2048 ピクセル
視野数(FN) 20(両方のスキャナータイプ共通)
共焦点用スペクトル検出器(SilVIR-B、SilVIR-R) 検出器 SilVIRディテクター(冷却SiPM、広波長対応タイプ/近赤外波長対応タイプ)
最大チャンネル数 6チャンネル*1
分光法 電動透過型回折格子(VPH)、検出波長範囲:400~900 nm

共焦点用超解像検出器

(SilVIR-RAY)

検出器 SilVIR-RAYディテクター(アレイ型冷却SiPM)
最大チャンネル数 4チャンネル*1
空間分解能 TruSight SRアルゴリズム使用時:XY方向120 nm、Z方向300 nm*2
TruSightデコンボリューション使用時:XY方向80 nm*3、Z方向200 nm*4
外部検出器(SilVIR-B、SilVIR-R) 検出器 SilVIRディテクター(冷却SiPM、広波長対応タイプ/近赤外波長対応タイプ)
最大チャンネル数 6チャンネル*1
CW レーザー 可視レーザー 405 nm, 445 nm, 488 nm, 514 nm, 561 nm, 594 nm, 640 nm
NIRレーザー 685 nm, 730 nm, 785 nm
IR パルスレーザー 波長可変レーザー

単一レーザーシステム、デュアルレーザーラインシステム、ツインレーザーシステム

励起波長:690nm–1300nm
4軸自動アライメント機構、全自動ビームエキスパンダー

単一波長ファイバーピグテイルレーザー 920 nm、1064 nm
画像 HDRフォトンカウンティング(1G cps、16ビット)

*1 組み合わせによっては制限が適用される場合があります。詳細については、お近くの営業担当者にお問い合わせください。
*2 488 nm励起による23 nmビーズの想定FWHMに基づく設計値
*3 488 nm励起による23 nmビーズのXY方向FWHMの実測値
*4 488 nm励起による100 nmビーズのZ方向FWHMの実測値
