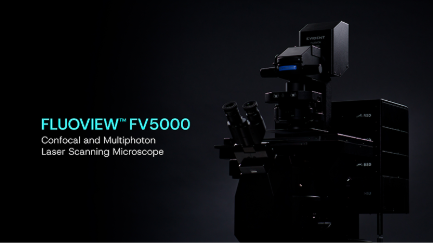

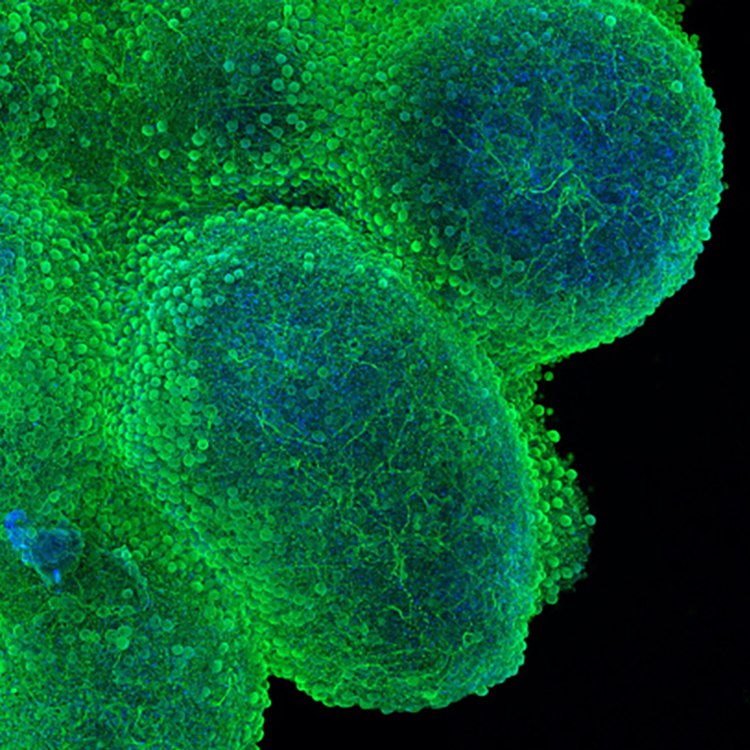

FLUOVIEW FV5000 共焦点レーザー走査型顕微鏡
FLUOVIEW™ FV5000 共焦点レーザー走査型顕微鏡で、顕微鏡観察の限界のその先へ。
FLUOVIEW™ FV5000 共焦点レーザー走査型顕微鏡は、エビデントが誇る光学技術に、先進の検出・走査技術を融合。驚異的な鮮明さ、スピード、信頼性で、高精度イメージングの新たな基準を打ち立てます。
SilVIR™ディテクターはフォトンレベルでの定量化を可能にし、SilVIR-RAY™ディテクターはその技術を多色同時超解像イメージングへと拡張します。2Kレゾナントスキャナーと8Kガルバノスキャナーを搭載し、動的な現象から微細な構造まで鮮明に捉えます。スマートな自動化機能がワークフローを効率化し、統合された性能モニタリング機能が、再現性の高い結果を支えます。
伝統を受け継ぎ、革新によって進化したFV5000は、複雑なイメージングを確信に満ちた発見へと導きます。
- Product Availability: 本製品は、FV4000、FV3000、およびそれ以前のFVシリーズの後継機種です。
- Product Status: 本製品は研究用途専用です。診断目的にはご使用いただけません。
FLUOVIEW FV5000
No Detector Captures More. SilVIR-RAY™
優れた画像の取得は、共焦点顕微鏡に共通する目標です。FLUOVIEW FV5000 共焦点・多光子励起レーザー走査型顕微鏡は、革新的なSilVIR-RAYおよびSilVIRディテクターにより、それを高い次元で実現します。業界トップクラスのダイナミックレンジとリニアリティ、優れたフォトンカウンティング性能、限りなくゼロに近いノイズにより、データ取得から論文発表まで、あらゆるディテールを忠実に捉えます。
すべての色、すべての現象を一度に捉える
エビデントが長年培ってきた技術イノベーションを土台に、FV5000のSilVIR-RAYディテクターは、多色同時超解像イメージングを実現しました。明るいシグナルも微弱なシグナルも1回の取得で同時に捉え、空間的・時間的な関係性を保ったままデータを取得できます。信頼性が高く再現性のあるデータにより、細胞や生体内の動態を、妥協のない精度で解析できます。すべてを捉えるディテクターが、研究成果の確かな裏づけとなります。
The Detector That Changes Everything.
SilVIRディテクターファミリーの最新モデルであるSilVIR-RAYディテクターを搭載したFV5000は、神経科学、細胞生物学、創薬、がん研究、発生生物学、植物生理学といった先端研究分野で、高速かつ定量的な超解像イメージングを実現します。この次世代プラットフォームは、定量解析が可能な超解像画像を、これまで以上に迅速かつ容易に取得することを可能にします。:
- SilVIR-RAYの真の多色同時超解像と、TruSight™デコンボリューションによるXY方向80 nm、Z方向200 nmの分解能
- 世界の研究機関が認めたSilVIRディテクターは、1 Gcpsの比類なきダイナミックレンジと高いS/N比を実現
- 8Kの高速ガルバノスキャンと2Kの高速度レゾナントスキャンによる、高精細かつ高速なイメージング
- FLUOVIEW Smart™ ソフトウェアとAIを活用したワークフローで、操作性と効率を大幅に向上
- TruResolution™ 自動補正環により、球面収差をワンクリックで補正。20本以上の標準対物レンズに対応
- 最大10本のレーザーラインとコンパクトな多光子レーザーモジュールを組み合わせ可能。将来の拡張にも柔軟に対応する設計
一度体験すれば、その違いが判ります。FV5000の性能をぜひご自身でご体感ください。
Mouse cerebral cortex, layer V neurons expressing GFP, showing neuronal cell bodies and fine processes. SilVIR-RAY image with TruSight SR.
標本作成、画像の取得・提供にご協力賜りました先生:順天堂大学大学院医学研究科 脳回路形態学 高橋 慧 先生、日置 寛之 先生
理化学研究所脳神経科学研究センター (CBS) 神経動態イメージング研究チーム 三井 駿 先生、岡部 繁男先生

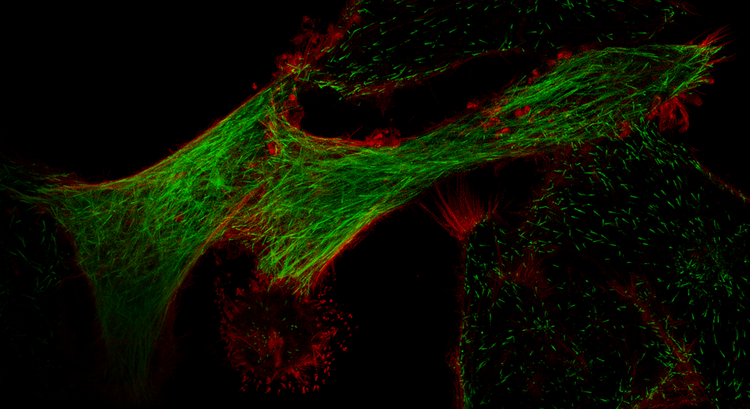

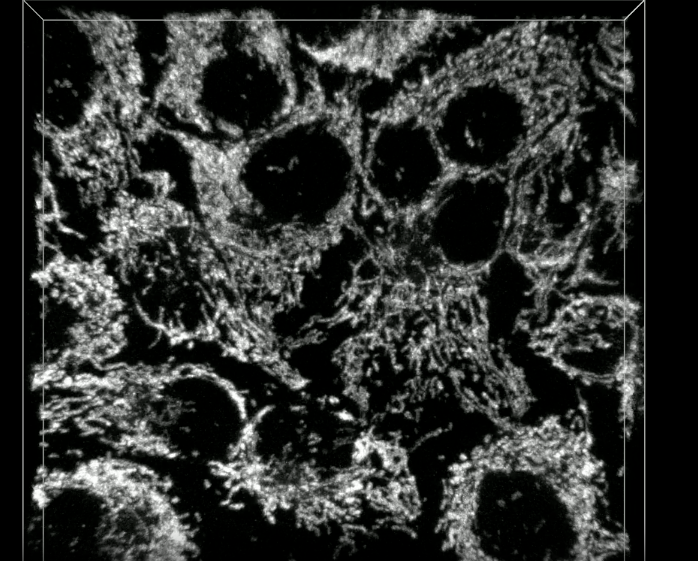

Super-Resolution Imaging
Mouse brain section, hippocampal CA1 region. AAV-labeled neurons with GFP and VGAT immunofluorescence. 8K image acquired with a 25X oil immersion objective (1.00 NA, WD 1.0). 標本作成、画像の取得・提供にご協力賜りました先生: 順天堂大学大学院医学研究科 脳回路形態学 髙橋 慧 先生、日置 寛之 先生
理化学研究所脳神経科学研究センター 神経動態イメージング研究チーム 浅井 裕貴先生、岡部 繁男 先生
Brighter, Sharper, Faster
SilVIR-RAYによる超解像イメージングは、明るさも撮影速度も損なうことなく、より微細な構造を捉えます。また、多色を同時に取得できるため、高速な生命現象をリアルタイムで捉えながら、定量解析に耐える画質を維持できます。
2種類のスキャナーを、ひとつのワークフローで:高画素撮影と高速イメージングに対応
FV5000は、高速ライブイメージング向けの2Kレゾナントスキャナーと、高画素撮影向けの8Kガルバノスキャナーを搭載。どちらも視野数20の全域で使用できるため、視野の隅々まで、明るく高速な観察を妥協なく行えます。
得られるのは、妥協のない成果と圧倒的なデータ取得スピード
“SilVIR-RAYの価値は、美しい画像が得られるだけでなく、定量解析に使える画質でデータを取得できる点にあります。広いダイナミックレンジと独自の対物レンズが、研究の信頼性と解析効率の向上に貢献すると期待しています。”
岡部 繁男 先生
理化学研究所 脳神経科学研究センター(CBS)センター長
東京大学名誉教授
Every Channel. One Scan. 多色同時超解像イメージング
SilVIR-RAYディテクターは、最大4つの超解像チャンネルを切り替えることなく同時に取得できます。すべてのチャンネルを1回のスキャンで取得するため、シーケンシャルスキャンで生じる時間のずれがなく、生体イベント間の時間的な関係性を保ったまま捉えることができます。
また、広いダイナミックレンジにより、すべての超解像チャンネルで、明るいシグナルも微弱なシグナルも同時に捉えます。
High-resolution 3D volume rendering of apical dendrites from a Thy1-YFP H line mouse brain section, with dendritic spine heads clearly visualized. Objective: UPLAPO100XOHR (100X oil, NA 1.50). 標本作成、画像の取得・提供にご協力賜りました先生:
理化学研究所 脳神経科学研究センター 細胞機能探索技術研究チーム 星田 哲志 先生、宮脇 敦史 先生
SilVIR-RAY™テクノロジー
1. 明るさと高分解能を両立
シリコンフォトマルチプライヤー(SiPM)アレイが、1 Airy Unit相当の光を効率よく収集しながら、高い分解能で空間的な細部を捉えます。
2. リアルタイムで超解像画像を再構成
当社の特許取得済みのDelay-Line Pixel Reassignment技術が、各素子間の位置ずれを、信号の取得と同時に電子的に補正します。データ負荷を抑えながら、高速な多色同時超解像イメージングを実現します。
3. 微細構造を鮮明に画像化
TruSight処理により、XY方向で最大80 nm、Z方向で最大200 nmの高分解能を実現します。さらに、SilVIR-RAYディテクターの広いダイナミックレンジにより、同一画像内の明るいシグナルと微弱なシグナルを同時に捉えます。
Quantitation and Speed
“SilVIRディテクターの広いダイナミックレンジのおかげで、これまで露出オーバーやアンダーを避けるために妥協せざるを得なかった複数の蛍光ラベルも、問題なく撮影できるようになりました。”
Jonathan Epp, PhD
Department of Cell Biology and Anatomy, University of Calgary
SilVIR™ Next-Generation Detector Technology
シリコンフォトマルチプライヤーと、エビデントの特許技術である高速信号処理の組み合わせにより実現したSilVIRテクノロジーは 、卓越した感度と業界最大クラスのダイナミックレンジで、あらゆるフォトンを確実に捉えます。低ノイズ設計のエレクトロニクスと内蔵型レーザーパワーモニターにより、照明の安定性を維持し、微弱なシグナルから深部組織のイメージングまで、再現性の高い定量結果を提供します。

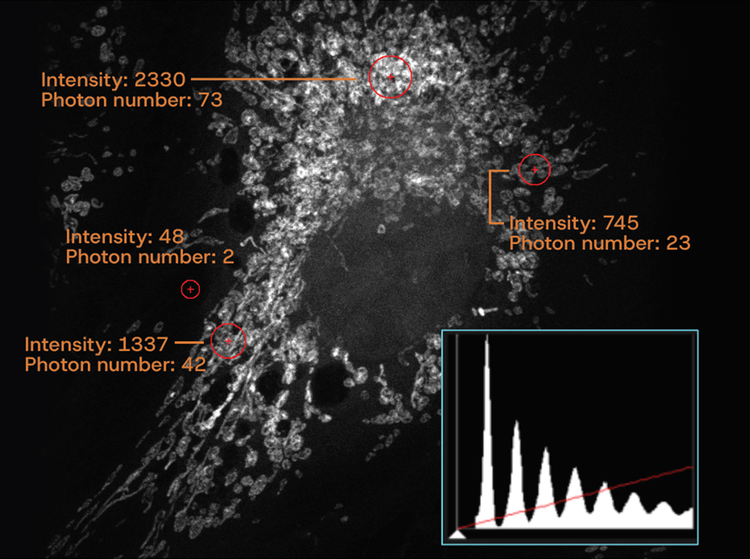

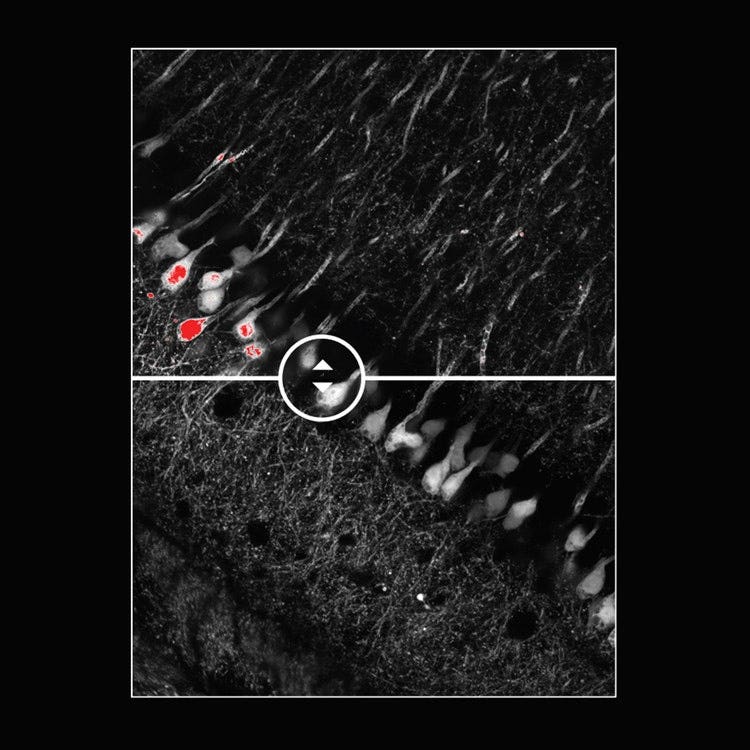

あらゆるシグナルレベルで、卓越したイメージングを実現。同一サンプルの強いシグナルも極めて微弱なシグナルも、画質を損なうことなく鮮明に捉えます。離散的なパターンの輝度ヒストグラムは、蛍光強度をフォトン数で定量できることと、背景ノイズが最小化されていることを示しています。
ノイズを抑えたまま、高速に

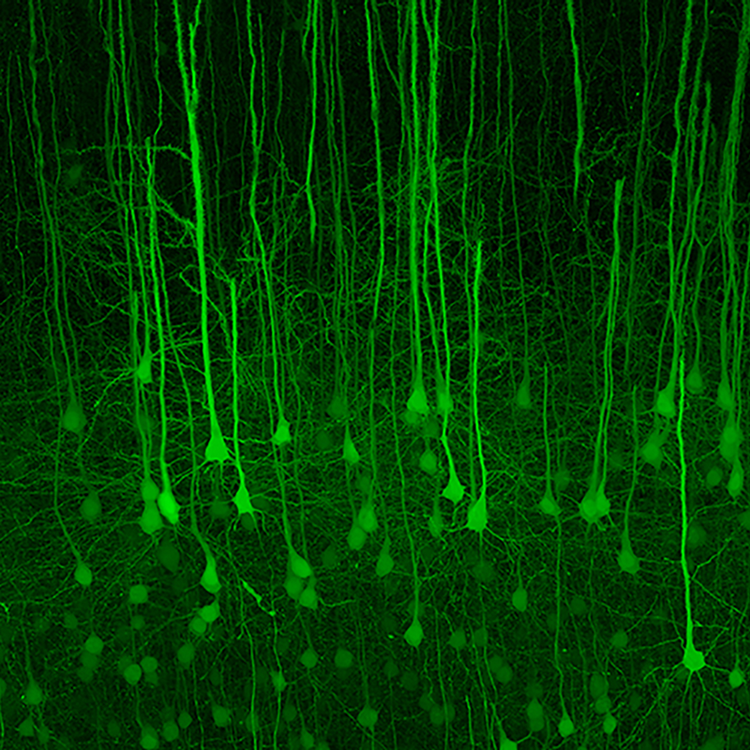

SeeDB2で透明化したマウス脳切片の貼り合わせ画像。Thy1-YFP-Hトランスジェニックマウスの大脳皮質第5層錐体細胞にEYFPを発現。LUPLAPO25XO対物レンズとレゾナントスキャナーで取得。
標本作製、画像の取得・提供にご協力賜りました先生:九州大学大学院医学研究院 藤本 聡志 先生、今井 猛先生

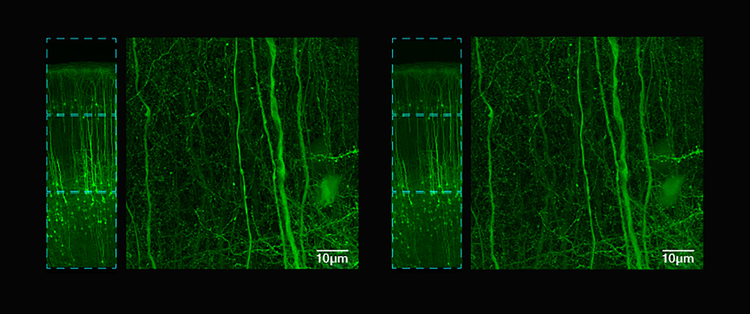

ガルバノスキャンと同等の鮮明さで、最大9倍の高速取得を実現。
左:2KガルバノZスタック(平均化なし)で取得した画像。取得時間:43.5分
右:2KレゾナントZスタック(4回平均化)で取得した画像。取得時間:4.6分
標本作製、画像の取得・提供にご協力賜りました先生:九州大学大学院医学研究院 藤本 聡志 先生、今井 猛 先生

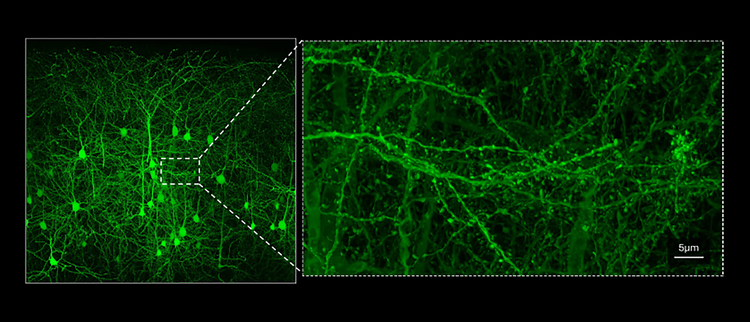

比類なきダイナミックレンジと8Kスキャンの組み合わせで、ナイキスト条件を満たす高精細画像による微細構造も、広視野による全体像も全てを一枚に。ガルバノ 8192 × 8192 ピクセル、ズーム0.9倍、0.8 a.u.、LUPLAPO25XO、YPet:514 / 530-570 nm、Z:60-150 µm、Zステップ:0.82 µm、MIP(最大輝度投影)。SeeDB2で透明化したマウス脳切片。大脳皮質第2/3層錐体細胞にYPetを発現(in uteroエレクトロポレーション)。
標本作製、画像の取得・提供にご協力賜りました先生:九州大学大学院医学研究院 藤本 聡志 先生、今井 猛 先生
高速応答を確実に取得
SilVIRディテクターの高いS/N比により、画像の平均化や積算は最小限で済み、高品質な結果が得られます。
SeeDB-Liveでクリア処理したGCaMP6f発現急性嗅球スライスのライブイメージング。取得深度:表面から70 µm、対物レンズ:LUPLAPO25XS。
標本作製、画像の取得・提供にご協力賜りました先生:九州大学大学院医学研究院 稲垣 成矩先生、今井 猛先生
https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/70um-depth.mp4
SeeDB-Liveでクリア処理したGCaMP6f発現急性嗅球スライスのライブイメージング。取得深度:表面から120 µm、対物レンズ:LUPLAPO25XS。
標本作製、画像の取得・提供にご協力賜りました先生:九州大学大学院医学研究院 稲垣 成矩先生、今井 猛先生
https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/120um-depth.mp4
SeeDB-Liveでクリア処理したGCaMP6f発現急性嗅球スライスのライブイメージング。取得深度:表面から200 µm、対物レンズ:LUPLAPO25XS。
標本作製、画像の取得・提供にご協力賜りました先生:九州大学大学院医学研究院 稲垣 成矩先生、今井 猛先生
https://adobeassets.evidentscientific.com/content/dam/mis/fv5000/videos/product-page/200um-depth.mp4
細胞から胚まで、生体の動きを高精細に捉える
FRAPや光損傷などの実験においても、SilVIRの高感度定量検出と高速スキャンにより、最小限の平均化で微弱なシグナルをリアルタイムで取得可能。
生体サンプルでは、正確な光刺激により再現性のある局所的な操作が可能となり、修復、移動、シグナル伝達の経時的な追跡を実現します。高いリニアリティと広いダイナミックレンジにより輝度飽和を防ぎ、タイムラプスデータの解析にも適しています。

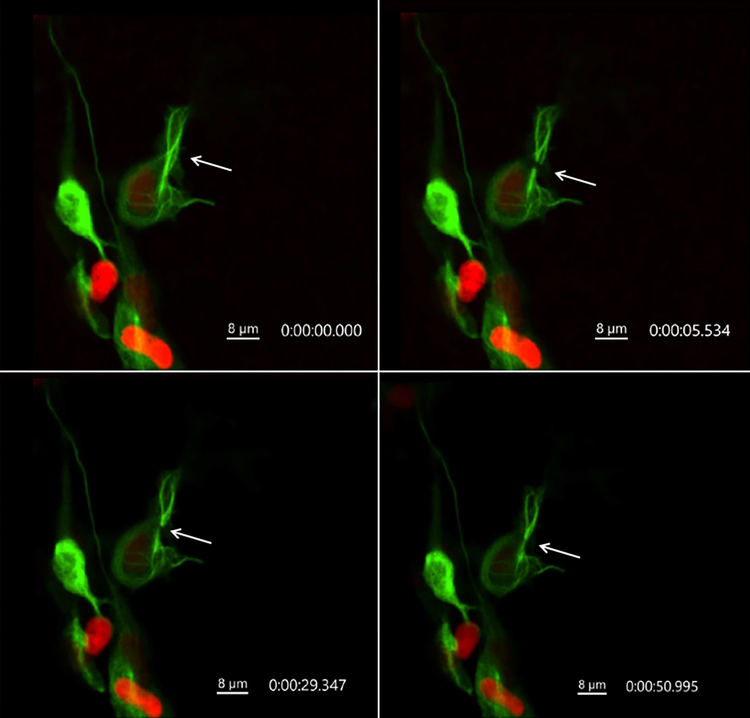

Time-lapse sequence in a living zebrafish embryo showing the repair response after localized multiphoton ablation of microtubules (green). Sample courtesy of: Soraya Villaseca, PhD, Department of Physiology, Development and Neuroscience, University of Cambridge.
“このイメージングのクオリティは、今までに見たことがありません。”
Soraya Villaseca, PhD
Department of Physiology, Development and Neuroscience, University of Cambridge
Unmatched Simplicity

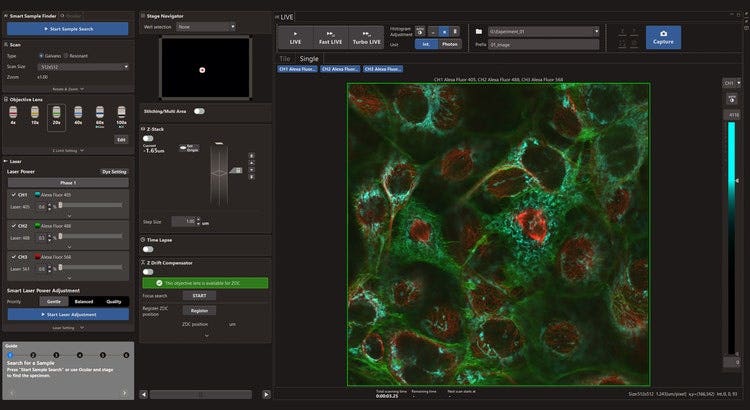

FLUOVIEW Smart™ で最初から最後まで簡単操作
科学の課題に挑む研究者から着想を得て、FV5000は共焦点イメージングをよりスマートに、より高速に進化させます。
- スマートサンプルサーチ:XY・Z方向でサンプルをすばやく検出
- スマート自動レーザーパワー調整:AIがレーザー出力を最適化し、S/N比を向上
- 直感的なインターフェース:複雑な多次元画像も数クリックで取得

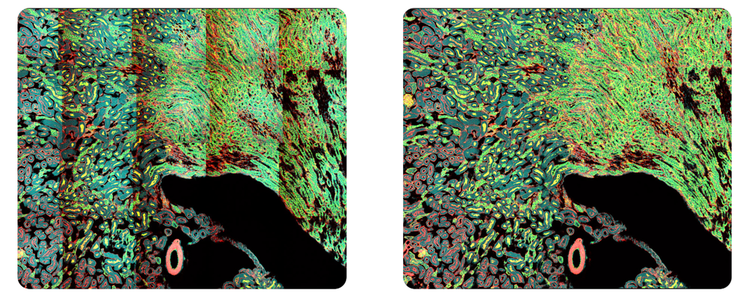

- インテリジェントシェーディング補正:高品質な貼り合わせ画像を自動生成
Note: FLUOVIEW SmartはFV5000の倒立顕微鏡システムで利用可能です。門型、正立型、多光子構成ではご利用いただけません。
Smart Simplicity in Action

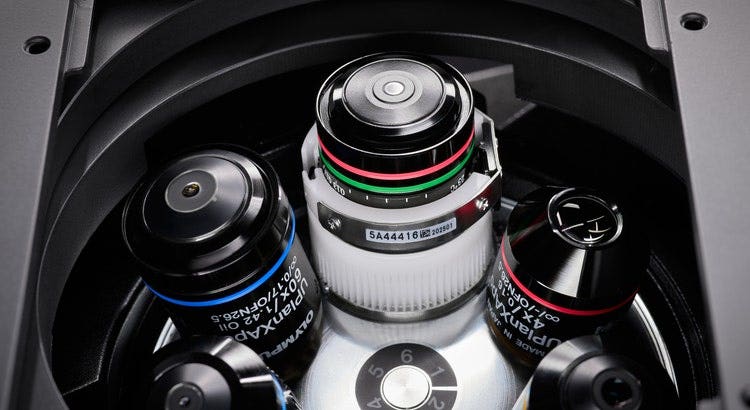

自動補正環調整
FV5000に搭載されたTruResolution™テクノロジーは、煩雑で時間のかかる対物レンズの補正環調整をワンクリックで自動化。試行錯誤による手動調整を不要にします。
厚みのあるサンプルでは、XYZスキャン中に補正環の調整が必要になることがありますが、TruResolutionがボリュームイメージング中に補正環を自動で調整し、常に安定した画質を維持します。カバーガラスやサンプルの不均一性による球面収差を抑えながら、深部までクリアな画像を取得できます。多くの標準対物レンズに対応し、サンプルや撮像条件が異なっても、均一な鮮明さを保ちます。
TruResolutionによる自動補正環調整で、よりシャープで詳細な画像を。TruResolution™は、カバーガラスや試料の不均一性によって生じる球面収差を抑えるために、補正環を自動で調整。深部まで均一な画質を保ち、多様な対物レンズに対応します。

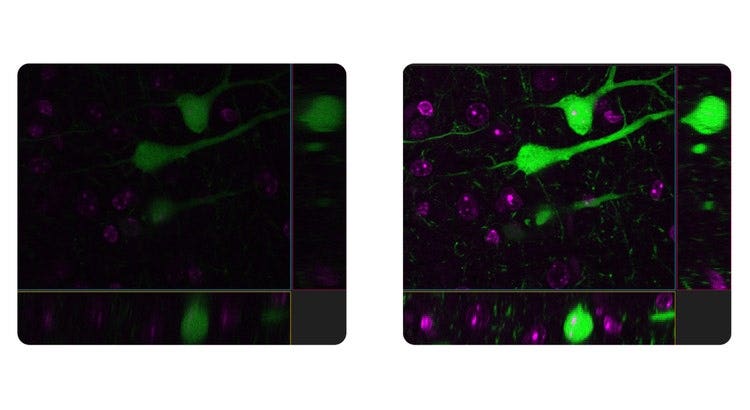

左:補正環の自動調整なし 右:補正環の自動調整あり。自動補正環調整により、画像の鮮明さと細部の描写が向上します。
Image Segmentation Powered by Deep Learning
AIでしきい値の限界を超える
従来の強度ベースのしきい値処理は、時間がかかり、結果にばらつきが出やすく、試料条件に大きく左右されます。
TruAIによる画像セグメンテーションは、ディープラーニング(深層学習)を用いて、従来法では見逃されがちな微細なパターンや微弱なシグナルを認識。染色の薄い構造や複雑な組織でも、正確かつ再現性の高いセグメンテーションが可能です。
細胞を明確に識別し、解析のスピードと精度を両立します。

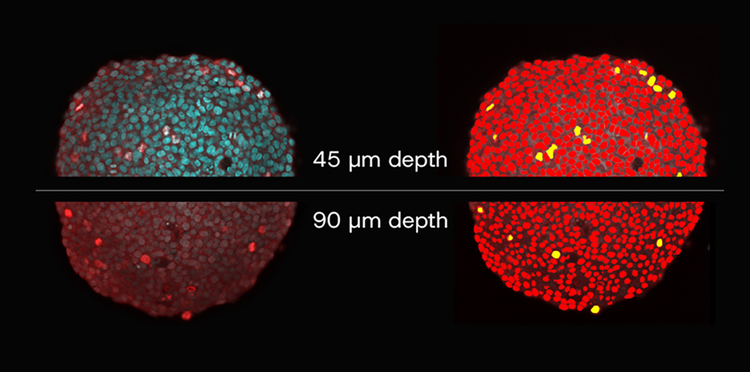

TruAIによるスフェロイドの画像解析。左:TruAIなし 右:TruAIあり。
TruAIは、核のDAPIシグナルが散乱によって弱くなるようなサンプル深部でも、細胞をセグメント化・分類。従来法では困難だった構造も、深層学習により正確に識別します。
Reliability and Flexibility
Reliability and Flexibility, Built to Last
FV5000は、長期的な精度と柔軟性を追求して設計されています。現在のニーズに合わせてシステムを構成し、研究の進展に応じて容易に拡張できます。
ワ検出器、カメラ、レーザーの追加や、MPEモジュールによる多光子イメージングへのアップグレードも可能。共焦点/多光子励起(MPE)観察に加え、第二高調波発生(SHG)および第三高調波発生(THG)イメージングにも対応します。
スマートなハードウェアとソフトウェアが常にイメージング性能を監視・最適化し、安定した再現性のある結果を提供。さらに、エビデントのグローバルなサービス・サポート体制により、長期的な安心と高い稼働率を実現します。
再現性のための設計

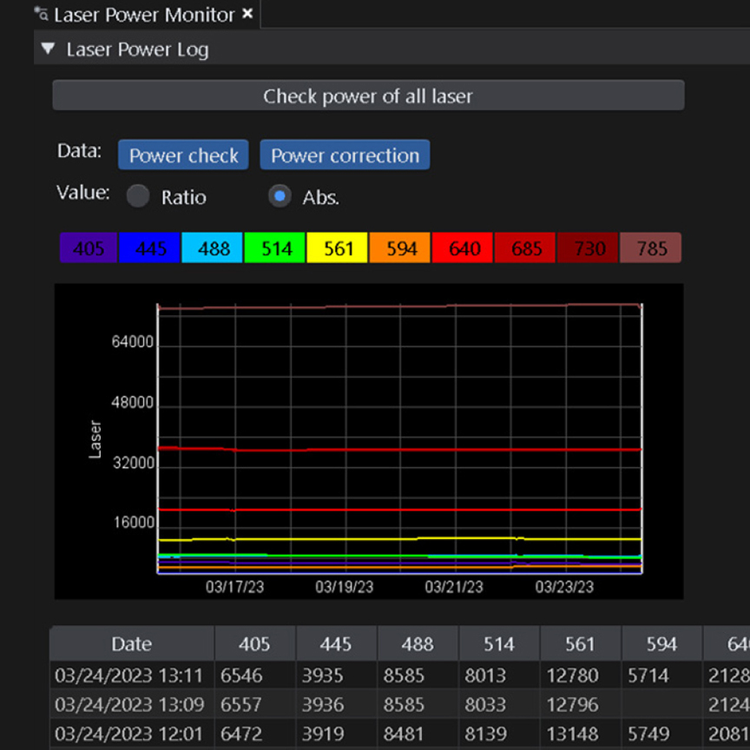

FV5000は、アクティブなシステムモニタリングにより、精度を維持します。レーザーパワーモニター(LPM)が撮影間、実験間でレーザー出力の一貫性を確保することで、異なるユーザーでも、数日後や数週間後であっても同一条件下で画像取得が可能です。この安定性は、定量解析や長期的な研究に求められる再現性を支えます。
さらに性能を守るために、マイクロスコープパフォーマンスモニター(MPM)がシステムの感度や画像の一貫性を自動で評価します。わずかな変化も早期に検出し、研究者が結果に自信を持てるようサポート。すべてのデータセットが、実験条件を正確に反映するようにします。

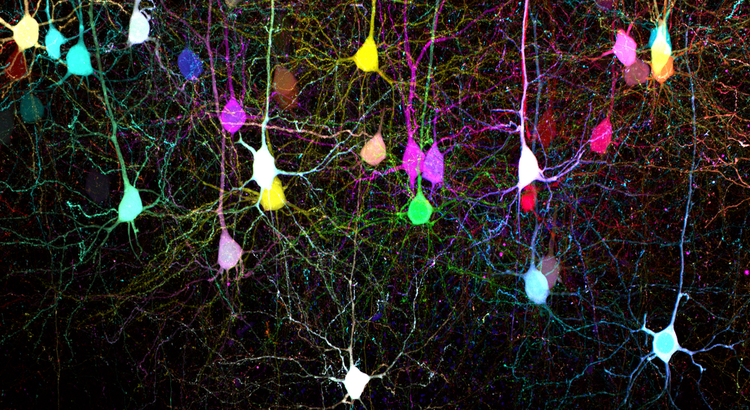

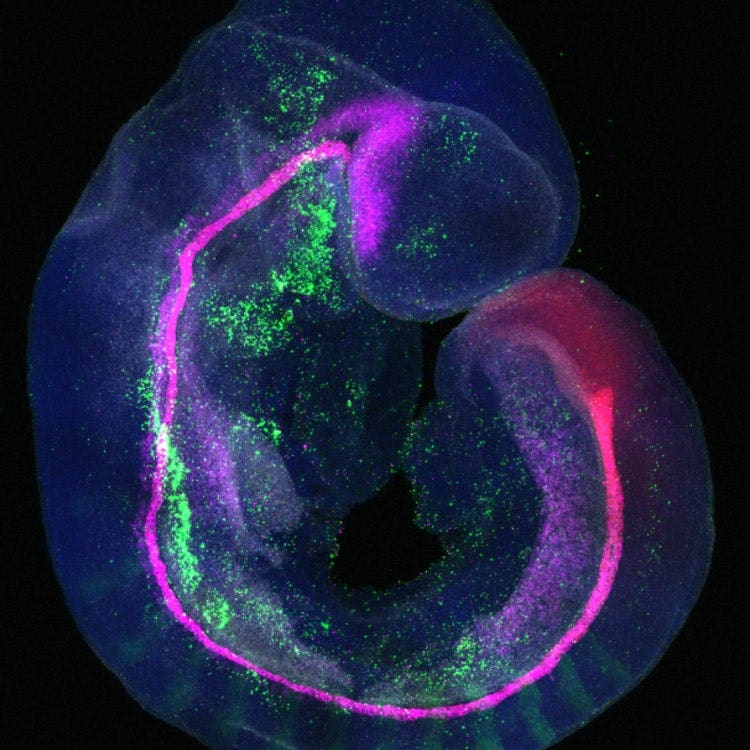

より鮮やかに、より多くの情報を
FV5000のマルチプレックス性能により、より多くの色を捉え、画像からより多くの情報を抽出できます。高感度なSilVIRディテクターと組み合わせた最新のTruSpectral™テクノロジーにより、最大6チャンネルの同時取得が可能。広帯域対応および近赤外波長対応シリコンディテクターの選択肢により、より幅広い蛍光色素に対応できます。
この構成は、柔軟な実験設計をサポートし、自家蛍光の除去や、ライブセルイメージング中の光損傷に低減にも貢献します。 モジュール式レーザーコンバイナーにより、405~785 nmの波長範囲で最大10本のレーザーラインを同時使用可能です。
Configurations
Built for Today. Designed for the Future
FV5000は、研究の進展に合わせて機能を拡張できる設計です。次世代のSilVIR-RAYディテクターは1~4チャンネル構成に対応し、超解像イメージングだけでなく、超解像が不要な場合は通常の共焦点ディテクターとしても使用できます。さらに、超解像性能を支えるSilVIRの検出技術を、このプラットフォームで行うすべての共焦点・多光子イメージングで活用できます。
研究ニーズに応じてシステムを拡張
研究の必要に応じて、ディテクター、カメラ、レーザーなどの追加が可能です。また、MPEモジュールを導入することで多光子イメージングへアップグレードでき、共焦点/多光子励起(MPE)観察に加え、第二高調波発生(SHG)および第三高調波発生(THG)イメージングにも対応します。
FV5000プラットフォームは、IX85倒立型システムによる高速ライブセルイメージング、一般的な観察や電気生理に適した正立型フレーム、大型試料に対応する門型構成まで、幅広い構成に対応しています。より深部の観察には、多光子励起(MPE)構成が、小動物や厚い組織の研究に対応。大型フレームや3Dオルガノイドに最適化された構成も可能です。共焦点モードと多光子モードは1台のシステムに統合することもでき、研究者に比類のない汎用性を備えた柔軟なシステムを提供します。
共焦点イメージング

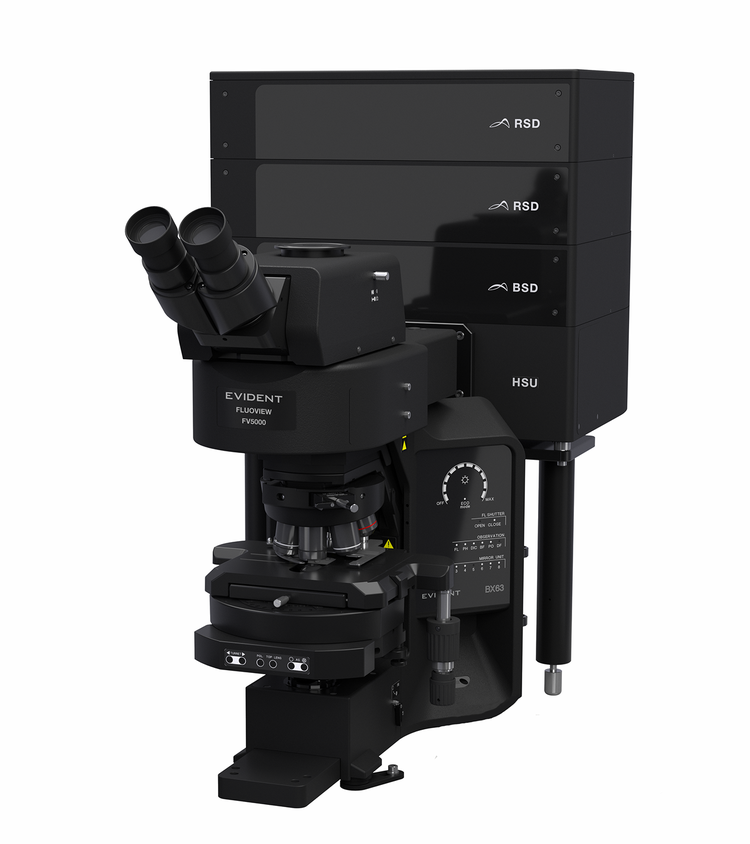

正立顕微鏡システム
スライドガラス標本観察に最適

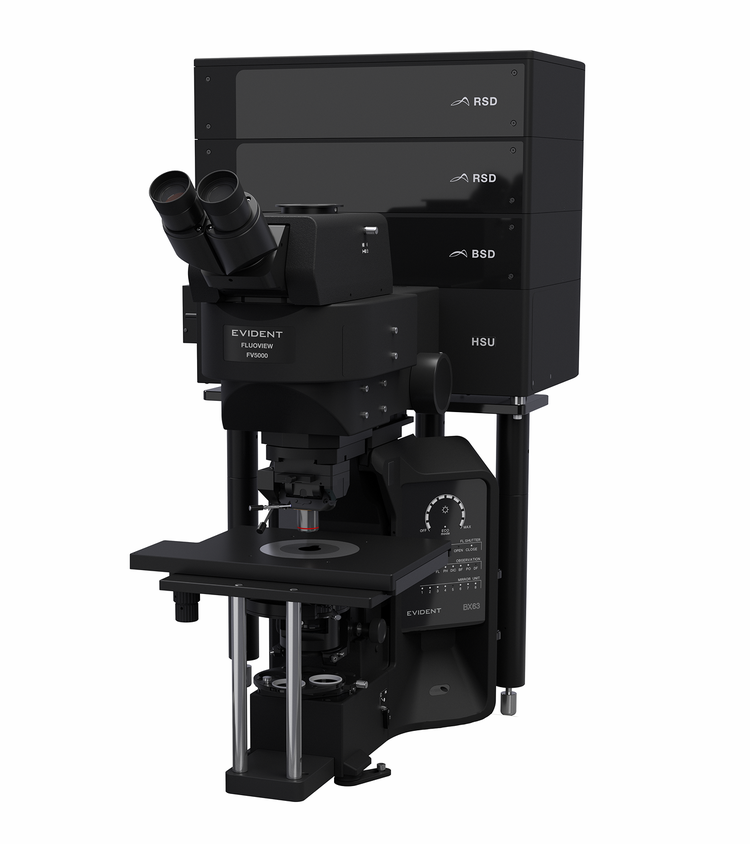

正立顕微鏡システム
電気生理用途に最適

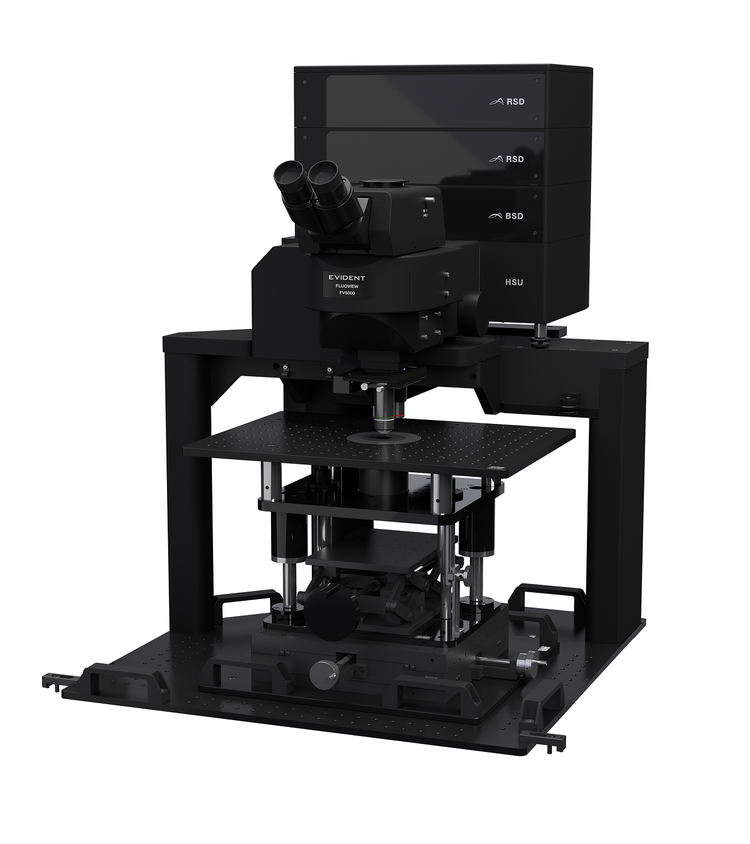

門型顕微鏡システム
広い作業スペースを確保し、in vivo観察に最適

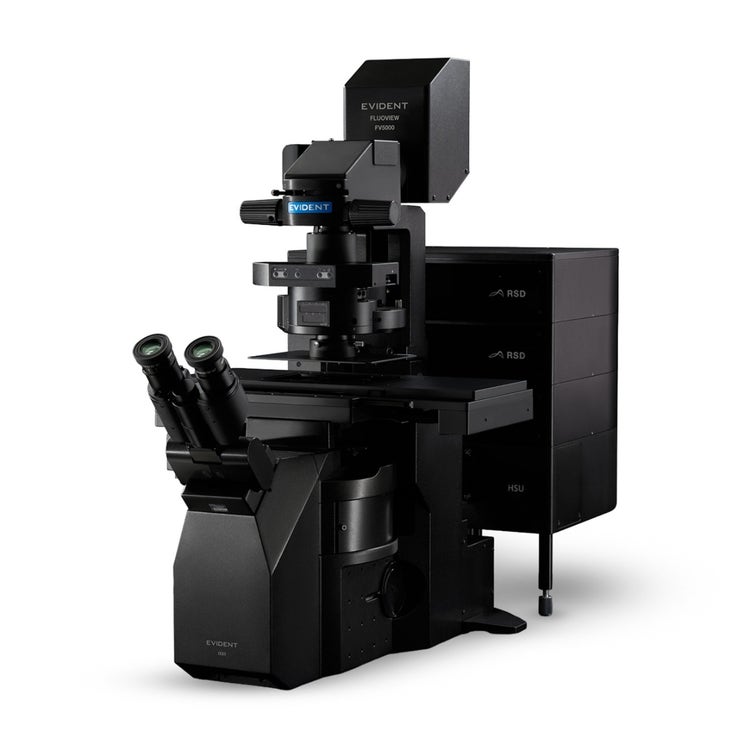

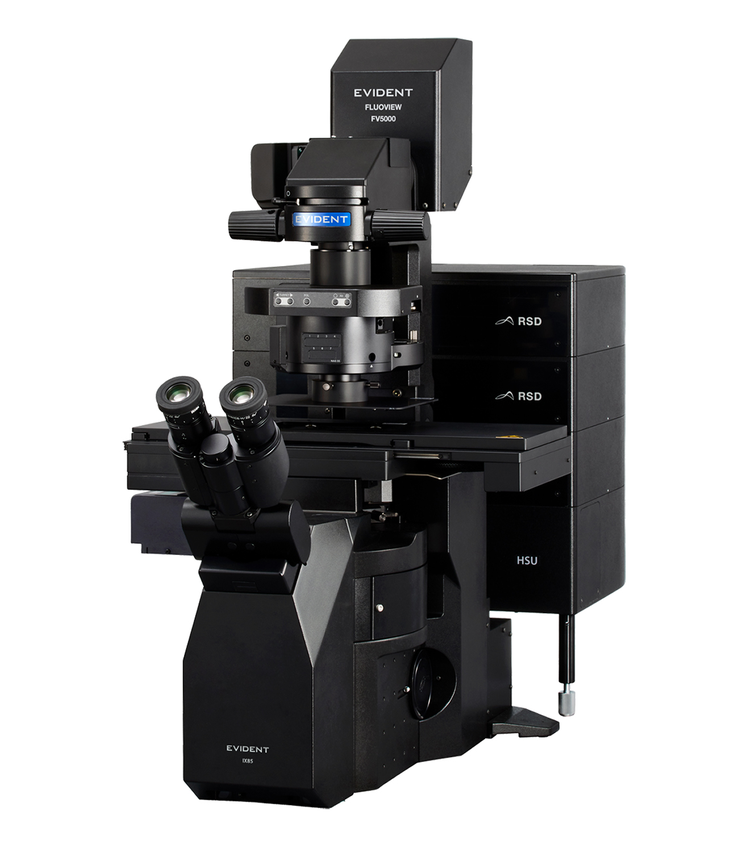

倒立顕微鏡システム
組織培養、3D培養、スフェロイドなどの細胞培養観察に対応

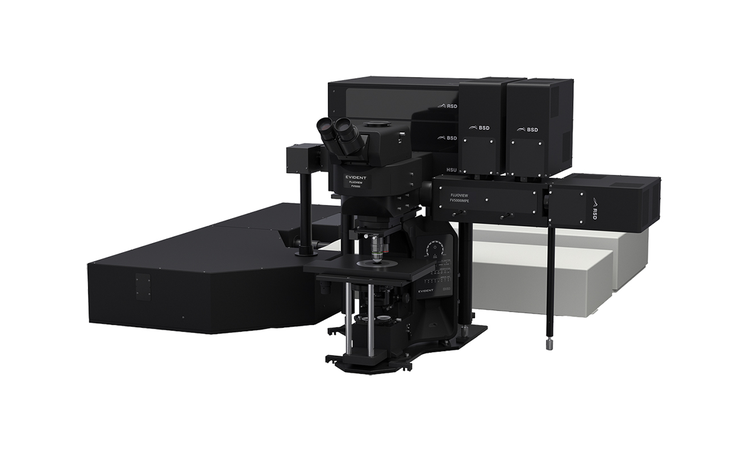

多光子イメージング
正立顕微鏡システム
広いフォーカス範囲により、組織切片から生体マウスや小動物まで、幅広いサンプルに対応可能

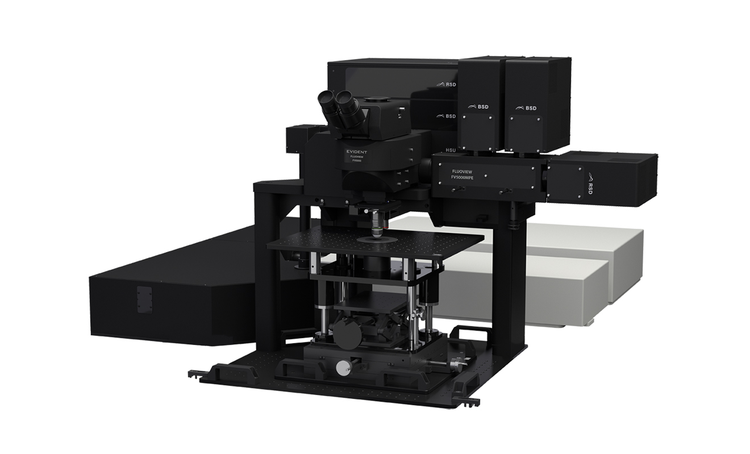

門型顕微鏡システム
対物レンズ下に広い作業スペースを確保しており、実験機器の設置や操作が容易

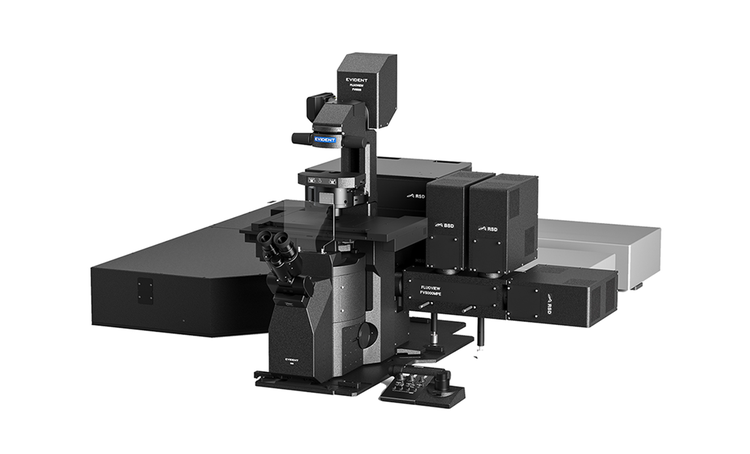

倒立顕微鏡システム
正立型では観察が難しい3D培養や多細胞クラスターの観察にも対応
多光子用途向けFV5000MPEの詳細は こちら をご覧ください。
世界水準のイメージング対物レンズ
複数の国際的な賞に輝いたX Line™対物レンズに加え、エビデントでは、あらゆる研究ニーズに応える幅広いA Line™対物レンズもご用意しています。これにより、共焦点システムの可能性をさらに広げることができます。
アプリケーションに最適な対物レンズを見つけるには、対物レンズセレクターをご利用ください。

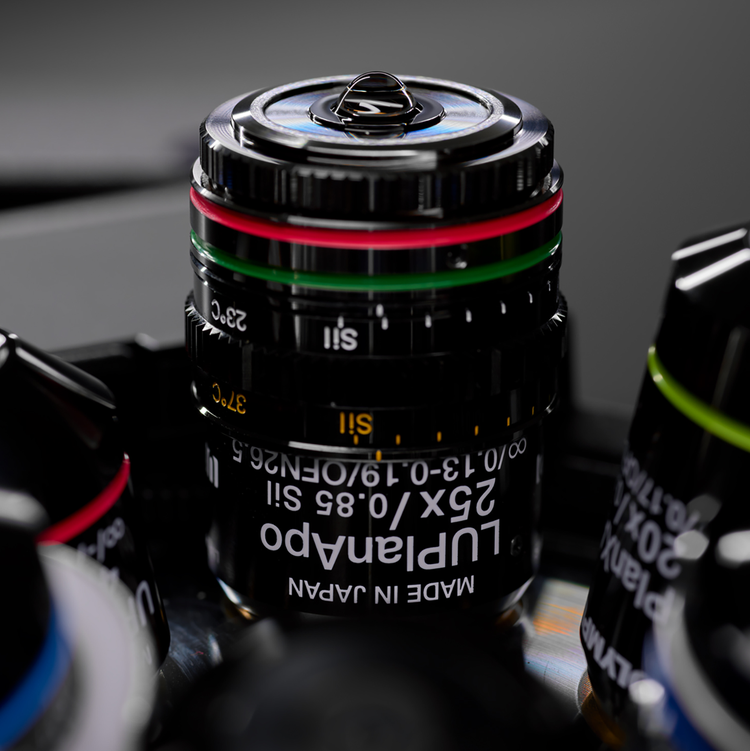

“このゲル浸対物レンズは、これまでで一番のお気に入りです。画像品質、取得速度、感度のすべてが非常に優れていました。”
Emma Steijvers, MSc, MPhil
AROS Lab, Department of Physiology, Development and Neuroscience, University of Cambridge

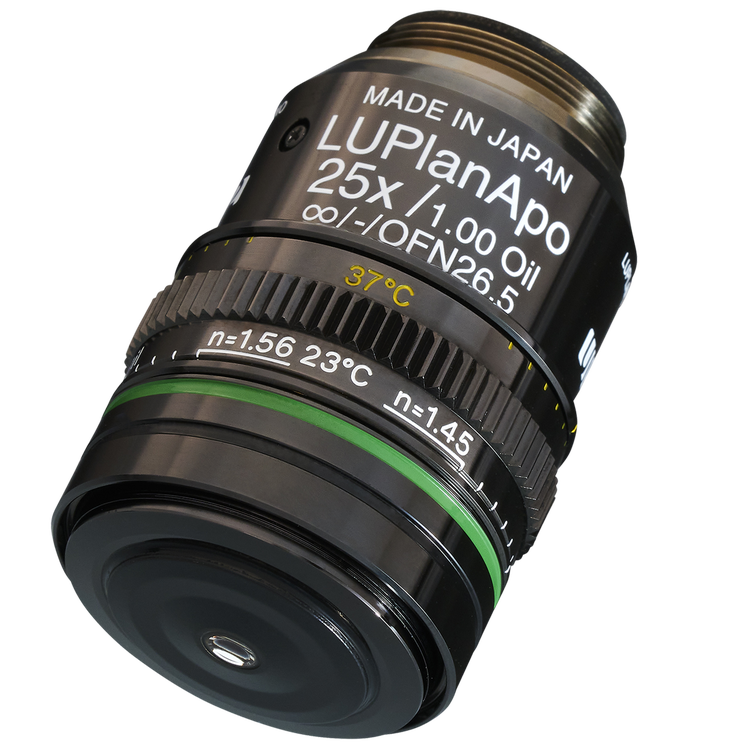

新発売の油浸対物レンズ
新しい長作動距離(WD)オイル浸対物レンズにより、透明化されたサンプルの深部まで詳細を観察できます。
- 倍率:25倍/開口数(NA): 1.0
- 作動距離:1.0 mm
- 浸液:オイル
- 高屈折率サンプル対応:1.45~1.56(Rapiclear、BABBなど)
- APO(アポクロマート)設計による色収差補正

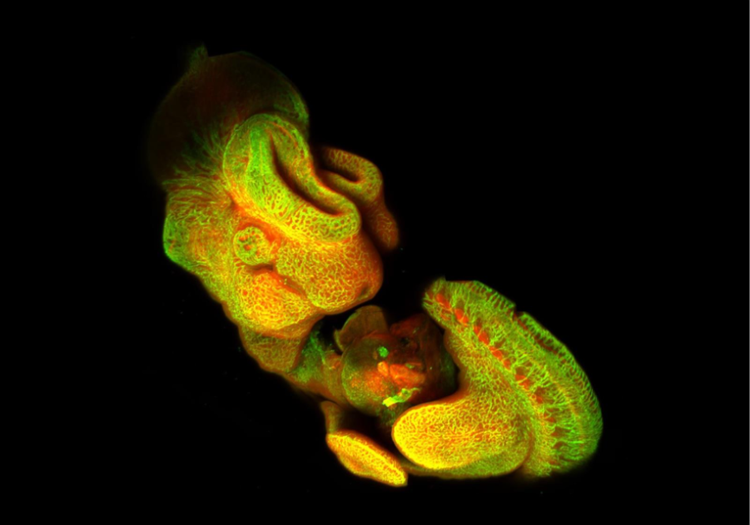

Whole mouse embryo cleared with Ethyl cinnamate, labeled with Alexa Fluor 405, 488, and 568. Captured in confocal mode (170 tiles in XY, 700 microns depth) with a 25X oil immersion lens (1 mm WD). Sample courtesy of: Dr. Emma Siragher, Hanna Group, Department of Physiology, Development and Neuroscience, University of Cambridge.
最先端イメージング研究の未来を切り拓く
FV5000は、精密なエンジニアリングとインテリジェントな自動化を融合し、共通利用機器施設から個人の研究者まで、あらゆるユーザーに、信頼性が高く再現性のある結果を提供します。
- 共通利用機器施設向け:SilVIRTMディテクターによる長期安定性、⾃動キャリブレーション、将来の拡張にも対応するモジュール設計で、ダウンタイムを最小限に抑え、管理を簡素化します。
- 研究リーダー向け:フォトンレベルの検出と⾃動化ワークフローにより、定量的で論文品質のデータを取得。発見のスピードを加速します。
- 個人ユーザー向け:直感的な操作、迅速なセットアップ、統合された性能モニタリングにより、初日から自信を持ってイメージングを開始できます。
サポート
信頼のサポートとサービス体制
研究の信頼性を守るために、エビデントは迅速なサービスと技術サポートで、お客様を力強く支援します。
FV5000サービスプランは、メンテナンス、プロテクション、パフォーマンスプラスの3つの便利なプランをご用意しています。これらのプランには、「ダウンタイムを最小限に抑える優先サポート」「機器を最良の状態に保つ定期メンテナンス」「修理費用を含むプラン※」が含まれており、急な出費の心配がなく、必要なタイミングで、迅速かつ的確な対応を受けられます。
*メンテナンスプランは対象外となります。またサービス内容は地域により異なる可能性があります。
FV5000サービスプラン
仕様
FV5000/FV5000MPE 共通仕様
| SPECIFICATIONS | FV5000 / FV5000MPE | FV5000-RS / FV5000MPE-RS | |
| スキャナー | ガルバノメータースキャナー | 64 × 64 ~ 8192 × 8192 ピクセル、0.2 µs/ピクセル ~ 1000 µs/ピクセル | |
| レゾナントスキャナー | – | 512 × 512 ピクセル、1024 × 1024 ピクセル、2048 × 2048 ピクセル | |
| 視野数(FN) | 20(両方のスキャナータイプ共通) | ||
| 共焦点用スペクトル検出器(SilVIR-B、SilVIR-R) | 検出器 | SilVIRディテクター(冷却SiPM、広波長対応タイプ/近赤外波長対応タイプ) | |
| 最大チャンネル数 | 6チャンネル*1 | ||
| 分光法 | 電動透過型回折格子(VPH)、検出波長範囲:400~900 nm | ||
|
共焦点用超解像検出器 (SilVIR-RAY) |
検出器 | SilVIR-RAYディテクター(アレイ型冷却SiPM) | |
| 最大チャンネル数 | 4チャンネル*1 | ||
| 空間分解能 |
TruSight SR使用時:XY方向120 nm、Z方向300 nm*2 TruSight使用時:XY方向80 nm*3、Z方向200 nm*4 |
||
| 共焦点用CWレーザー | VIS laser | 405 nm、445 nm、488 nm、514 nm、561 nm、594 nm、640 nm | |
| NIR laser | 685 nm、730 nm、785 nm | ||
| レーザー出力モニター | 内蔵 | ||
| 画像 | HDRフォトンカウンティング(1G cps、16ビット) | ||
| FV5000MPE 仕様 | |||
| FV5000MPE/FV5000MPE-RS | |||
| 外部検出器(SilVIR-B、SilVIR-R) | 検出器 | SilVIRディテクター(冷却SiPM、広波長対応タイプ/近赤外波長対応タイプ) | |
| 最大チャンネル数 | 6チャンネル*1 | ||
| IRパルスレーザー | 波長可変レーザー | 単一レーザーシステム、デュアルレーザーラインシステム、2レーザーシステム 励起波長:690~1300 nm 4軸自動アライメント、自動ビームエキスパンダー |
|
| 単一波長ファイバーピグテイルレーザー | 920 nm、1064 nm | ||
*1 組み合わせによっては制限が適用される場合があります。詳細については、お近くの営業担当者にお問い合わせください。
*2 488 nm励起による23 nmビーズの想定FWHMに基づく設計値
*3 488 nm励起による23 nmビーズのXY方向FWHMの実測値
*4 488 nm励起による100 nmビーズのZ方向FWHMの実測値
リソース
アプリケーションノート
使い方
ホワイトペーパー(白書)
ブログ
動画

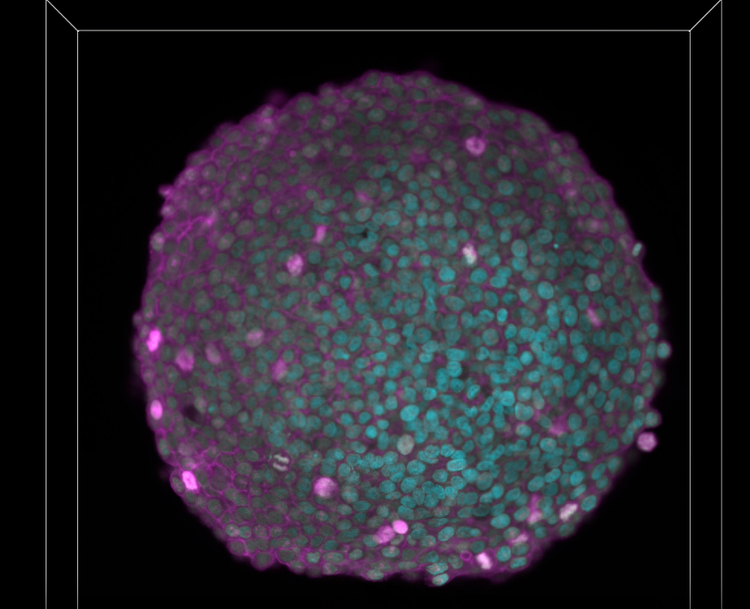

DAPI(シアン、細胞核)およびAlexa Fluor 790(マゼンタ、Ki-67)で標識したHeLa細胞スフェロイド
