CM30 Cell Culture Monitoring System
CM30インキュベーションモニタリングシステムによる信頼性の高い定量データを使用して、細胞培養の状態、細胞数、密度をリモートでモニタリング、解析、共有しましょう。このシステムでは、ラベルフリー観察、培養へのダメージリスク抑制、培養ワークフローの標準化が可能です。
細胞培養モニタリングにより、安定した培養プロセスを実現
インキュベーターからサンプルを取り出し、継代培養の適切なタイミングを見極める作業には、手間と時間がかかります。こうした作業において、インキュベーター内の培養状況を自動でモニタリングできるエビデントの技術は、細胞培養プロセスをより効率的、より快適、より正確にし、実験を成功へと導きます。
CMアプリケーションギャラリー
CMインキュベーションモニタリングシステムはさまざまな細胞、多様な容器での観察に対応しています。
ラベルフリーのまま細胞の定量データを取得
細胞を剥離・染色せずに定量データを取得
無染色（ラベルフリー）のまま、容器から細胞を剥離することなく定量的なデータを取得できます。これにより、簡単・スピーディーに細胞の増殖曲線を描くことが可能となります。

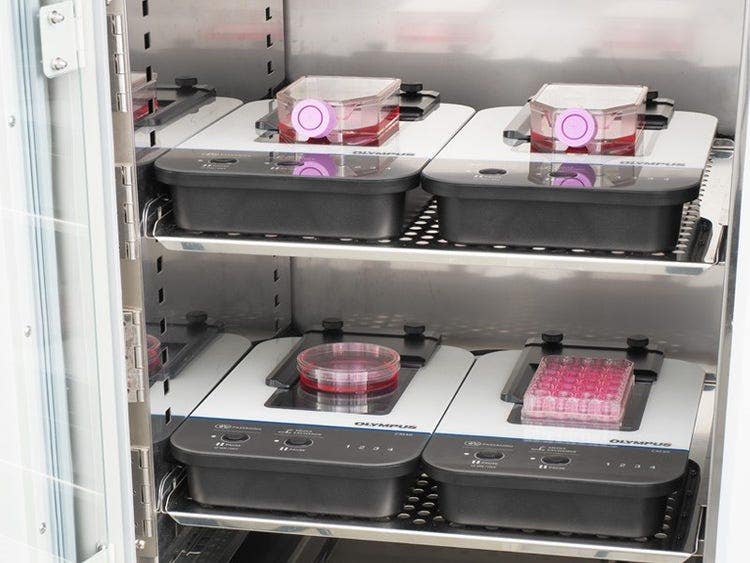

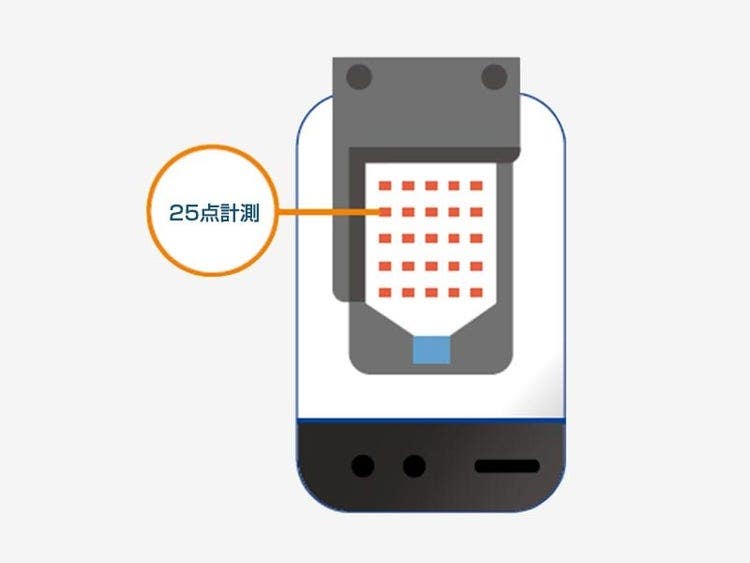

培養容器内の複数点を同時に自動でスキャン
CM30は複数点で培養容器を自動計測します。また、培養容器の全面観察はもちろん、培養プレートの複数ウェルをモニタリングすることも可能です。インキュベーターからサンプルを取り出すことなく細胞の状態を継続的に観察でき、定性的にも定量的にも細胞の培養状況を的確に捉えられます。

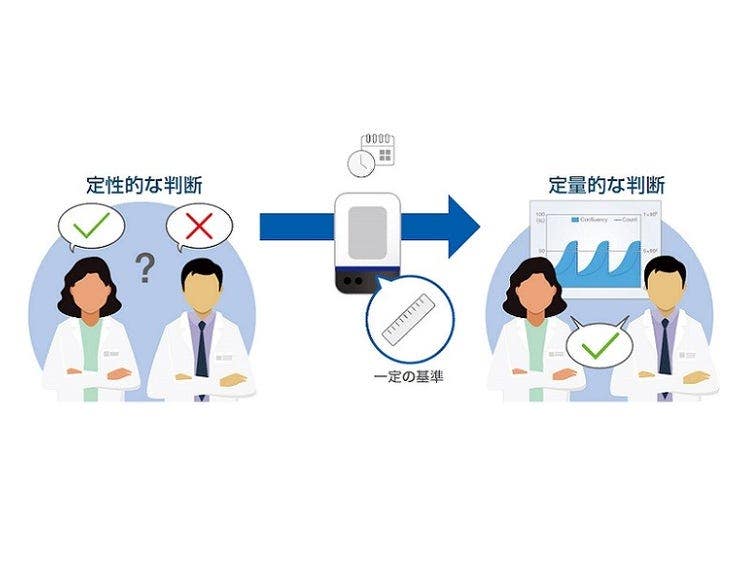

作業者によるバラつきを減らし、実験の再現性や一貫性を向上
細胞チェックの「ものさし」
従来、培養中の細胞チェックは作業者の経験に基づいて行われるため、熟練度により判断結果にバラつきが生じました。CM30は、自動計測により継続取得した画像を機械学習をベースとした画像解析技術で計測・グラフ化します。培養状況を定量値としてコンスタントに可視化して、ものさしの役割を果たすことで、細胞チェックのバラつき要因を排除し、実験の再現性や一貫性に貢献します。
サンプル間の培養状況の比較が容易に
異なる条件下の複数サンプルを同一プロジェクト内でモニタリングし、個々のサンプルにおける定量データの比較が可能です。培養状況は、過去の測定データとの比較や、ラボのメンバー間で効率的に共有することもでき、比較対象実験やトラブルシューティングが容易になります。

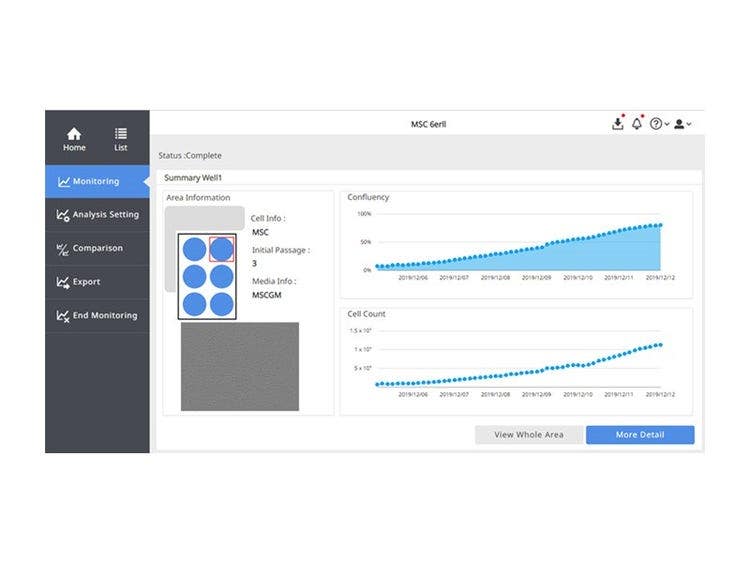

直感的な操作で高精度な解析結果を取得
コンフルエンシー、細胞カウントおよびコロニーカウントを取得画像から自動的に行います。ご使用環境に合わせた設定を行うことで、高精度な解析データを得られます。タイムリーに細胞培養状況を把握することで、その後に実験自体の精度を向上させます。また各種設定もソフトウェアから直感的に行うことができます。
作業時間やコストを削減

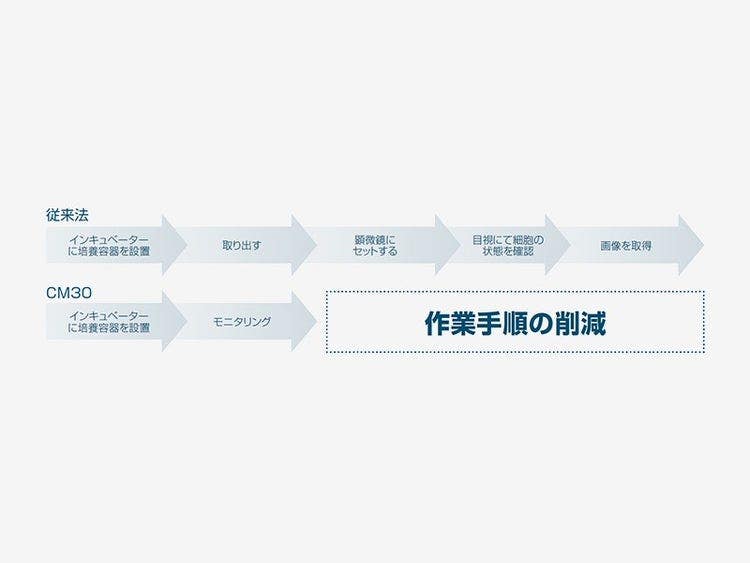

自動化とともに作業工数を大幅に短縮
従来の顕微鏡観察をベースとしたワークフローを改善し、より少ない工数でより正確な結果を得ることが可能です。CM30により作業が自動化されるで、追加実験やほかの新たな実験など研究の幅を広げることができます。
クリーンルームへの入室不要でコストを縮小
細胞培養がクリーンルームで行われている場合、入室のために防塵服を着用する手間がかかります。CM30を使用すれば、PCやタブレットから培養状況を遠隔で確認することが可能です※。培養の確認のためだけにクリーンルームに入室する必要がないので、作業時間や消耗品のコスト削減につながります。
※お客様の施設内ネットワークに接続する場合はご使用環境にもよるため、動作保証の範囲外となります。
余計な細胞培養にかかるコストを削減
培養状況の定量データを得るには、細胞を培養容器から剥離しなければならず、データを測定する回数だけ培養細胞を用意する必要がありました。CM30なら、データを得るために細胞を剥離する必要がないので、余計な細胞培養にかかる手間やコストを減らすことができます。

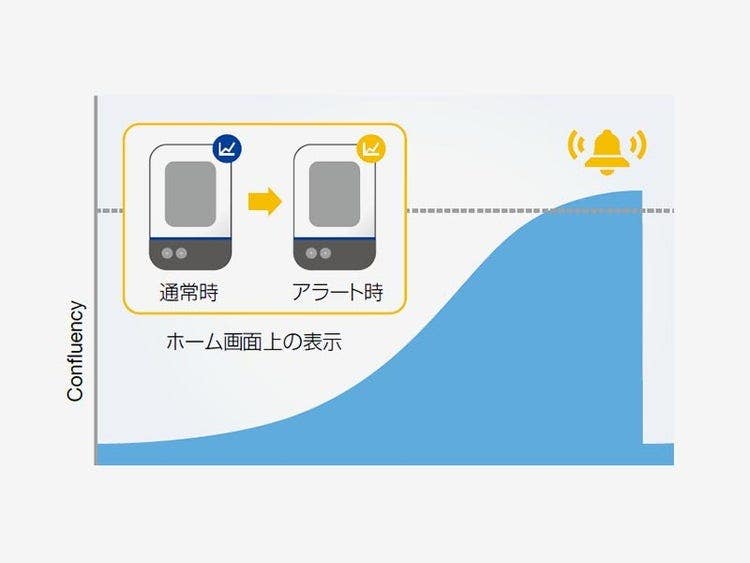

タイミングを逃さず適切な継代を可能に
あらかじめ設定した値に達するとアラートを発する機能が備わっており、手間をかけずに適切な継代タイミングを知ることが可能です。適切なタイミングで継代でき、失敗を防ぎます。
使用者コメント
辻田忠志准教授
佐賀大学
自然科学域 農学系
生命機能科学コース 生化学分野
私たちの研究室では「新規低酸素ストレス防御化合物の創出」を研究テーマの1つとしており、化合物処理の効果を見極めるため、低酸素インキュベータ内の環境を崩すことなく細胞形態の観察や生育データ、さらに易分解性タンパク質の解析にいくつか解決すべき課題があり、これまで様々な機器の組み合わせを試してきました。
エビデント社のCM30を導入したのは、コンパクトかつ、保有する低酸素インキュベーターに設置できたためです。これまで難しかった低酸素状態を維持したまま、細胞の増殖をリアルタイムにかつ、マルチウェルプレートを用いて、濃度勾配などの実験データを一度に取得できました。また、オンラインでつなぐことで外部からも遠隔で細胞の状態を観察できるので、トラブルシューティングにも活用できると期待しています。
武部貴則教授
東京科学大学 大学院医歯学総合研究科 医歯学専攻 先端医療開発学講座 器官発生・創生学分野
一見非常にシンプルな作りながら、CM20はスフェロイド形成や細胞外マトリックスゲル内培養のオルガノイドもコントラストよく観察できることには正直驚きました。長期間の培養が必要なオルガノイドの形成・分化プロセスがインキュベーター内でどうなっているのか気になっている研究者は多くいるはずです。本機は幅広い細胞生物学関連分野の研究に活用できると思います。
Erik A. Blackwood, Ph.D.
Translational Cardiovascular
Research Center University of Arizona
米国フェニックスにあるアリゾナ大学医学部のTranslational Cardiovascular Research CenterのシニアポストドクターフェローであるDr. Eric Blackwoodと彼のチームは、心不全のげっ歯類モデルでの前臨床試験に向けて、細胞株の準備ができているかを判断するためにCM20を導入しました。彼らのアプローチは、低分子の薬物ベースの治療法を特定することだけではなく、遺伝子治療のアプローチにも注力しています。 CM20を使用することで、サンプルをインキュベータ内に安全に保った状態で、これらの治療薬がiPS細胞株に与える影響をリアルタイムでモニターすることができるため、より効率的なワークフローを実現しています。
Dr. Blackwoodの使用事例の詳細はこちらから
インターステム株式会社
舘 義人氏
CM20は、細胞数やコンフルエンシーを同じ解析パラメーターで計測できるため、判断結果に自信を持つことができます。取得したデータの比較や共有も簡単なので培養条件を変えた際の実験間のデータ比較や過去データとの比較、チーム内での共有もすぐにできるため開発効率のアップが期待できます。今後は作業者の力量判定の指標（接着率、均一性、増殖能）を見る教育ツールとしての活用も考えています。
機能

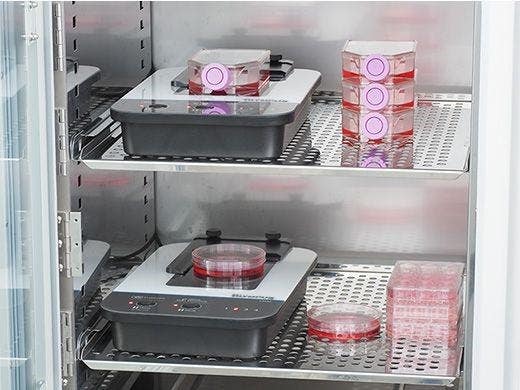

計測に伴う細胞サンプルの環境変化を軽減
細胞の培養状況を確認するには、インキュベーターから細胞サンプルを取り出す必要がありました。この取り出し操作には温度変化やコンタミネーションのリスクが伴ううえ、取り出す際の振動は接着しかけた細胞へ悪影響を及ぼすおそれがあります。CM30なら、細胞をインキュベーター内でモニタリングでき、こうしたリスクを抑えられます。

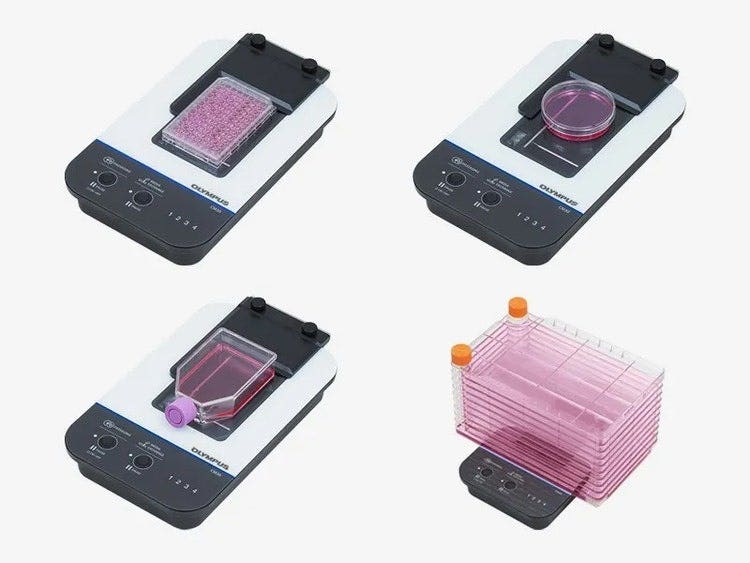

多様な容器に対応するフラットなデザイン
独自開発の光学系、落射偏射照明の採用により、コンパクトかつフラットなスキャナーを実現しました。CM30に普段お使いの容器を設置するだけで、細胞培養のモニタリングが可能です。

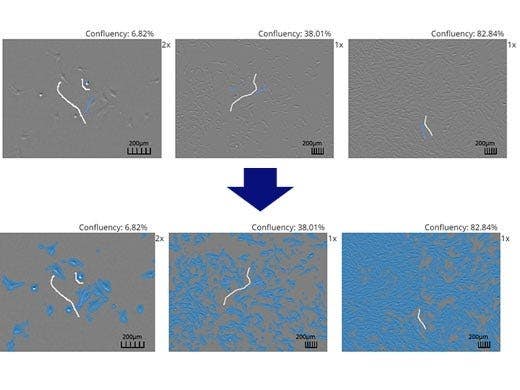

機械学習による解析
機械学習により細胞とバックグラウンドの違いを学習させることで、Confluencyの解析結果が得られます。３つのフェーズの画像を学習に用いることで定量データの信頼性を高めます。

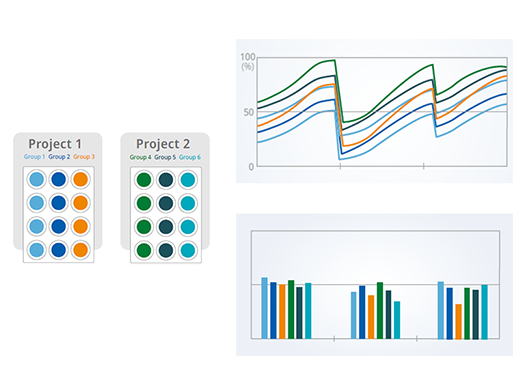

データ解析
コンフルエンシー、細胞カウントおよびコロニー解析データを元に時系列でグラフ化することにより、培養状況の履歴が直観的にわかります。さらにComparison機能ではこの可視化されたグラフを元に過去・現在との比較やウェル間の比較を誰にでもわかりやすく表現できます。Statistic機能では倍加時間(DT: Doubling Time)や細胞増殖率(PDL)などの細胞特性解析データも簡単に算出できるため、細胞培養プロセスの基礎データの蓄積として有用です。

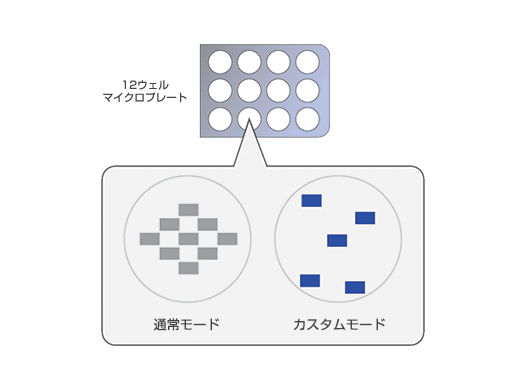

用途に応じた設定が可能なカスタムモード
測定点
培養容器・ウェル内で任意の測定点が設定可能です。
行・列数を指定することにより、複数点をまとめて設定できます。
フォーカス位置
測定点ごとにフォーカス位置を変更できます。
撮影時間
開始時間とインターバル時間を自由に設定できます。

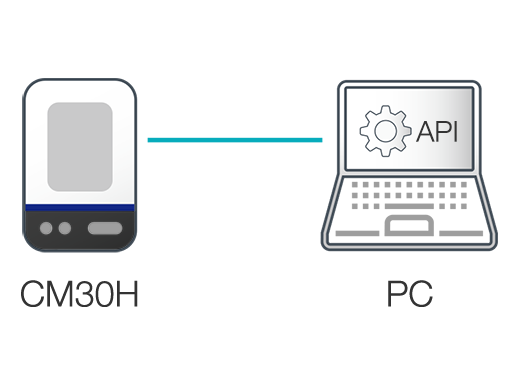

用途に合わせて自由に制御可能なAPI (β版)
お客様のPCからインキュベーションモニタリングヘッドを制御し、以下の操作が可能になります。
パラメーター設定
- 照明の設定
- ステージの設定（XY, Z）
- フォーカスの設定（AF/MF）
- 露出・撮影画像の設定
画像撮影・取得
- 静止画撮影
- ライブプレビュー
- 撮影した画像データの取得・削除
- 撮影した画像データ一覧の取得
IQ/OQバリデーションサービス
エビデントのサービスチームは、システムを常に最良の状態でご使用いただけるよう、さまざまなトラブルに迅速に対応いたします。IQ/OQのバリデーションサービスの提供など、エビデントはお客様のニーズをサポートしていきます。
よくあるご質問
仕様と機能
滅菌・消毒耐性は下記の通りです。
- 滅菌耐性：
- オートクレーブ滅菌(容器ホルダー、スポンジゴムのみ)
- UV滅菌
- H 2 O 2 ガス滅菌
- 消毒耐性
- 過酢酸系除菌剤による消毒
- アルコールによる消毒
サポート
弊社評価環境にて動作確認はしておりますが、お客様環境でのネットワーク接続の保証はしておりません。お客様責任で接続環境を構築した上で、ご利用お願いします。
ネットワーク接続の際にはステーションPCの設定が必要となります。設定方法はこちら
リリースノート
CM30 Version 2.2.6
インキュベーションモニタリングシステムCM30の不具合修正および機能改善を含むアップデートファイルです。
新機能/機能改善
- PC構成（CPU、OS、BIOS）を更新 し、最新の環境に対応しました。
- 容器Createにおいて、同一名称の容器を登録した場合でも一覧に正しく表示・管理されるよう処理を改善しました。
- 容器 Create 画面への移行後の動作を見直し、安定性を向上しました。
- 取扱説明書を更新し、最新の機能と操作手順を反映しました。ヘルプメニューから参照可能です。
CM30 Version 2.2.5
インキュベーションモニタリングシステムCM30の不具合修正および機能改善を含むアップデートファイルです。
新機能/機能改善
- PC構成（CPU、OS、BIOS）を更新 し、最新の環境に対応しました。
- OLSC サービス終了に伴い、設定画面での非表示対応を行ました。
- Doubling Timeのラベル表示を最適化し、データの視認性を向上させました。
- ウェルプレートのWell番地のポップアップ表示の動作を調整 し、一貫性のある表示を実現しました。
- カスタムモードのMFにおけるZ位置の設定精度を改善し、プロジェクト実行時の位置精度を向上させました。
- 48 wellプレート以上の選択時の Area Select画面のGUIレイアウトを最適化し、視認性と操作性を向上させました。
- ログ管理機能を調整し、適切な範囲での出力を維持することでパフォーマンスと管理性を向上させました。
- 取扱説明書を更新し、最新の機能と操作手順を反映しました。ヘルプメニューから参照可能です。
CM30 Version 2.2.4
インキュベーションモニタリングシステムCM30の不具合修正および機能改善を含むアップデートファイルです。
新機能/機能改善
- Java 7およびJava 8（JDK 1.7, JDK 1.8）の脆弱性に対応するため、システムをJava 21に更新しました。これにより、セキュリティとパフォーマンスが向上します。
- 一部の誤記があった取扱説明書を更新しました。最新の取扱説明書はヘルプメニューから参照可能です。
- LoadしたColonyの解析パラメータが保存されない不具合を修正しました。
- Comparison機能の「Select Passage」でMEを指定した際にUIがフリーズする問題を修正しました。
CM30 Version 2.2.3
インキュベーションモニタリングシステムCM30の下記不具合の暫定対策版のアップデートファイルです。
新機能／機能改善
- カスタムセッティングモードでマニュアルフォーカスを選択した際に、プロジェクト実行中の画像取得時のZフォーカス位置がずれる不具合を修正しました。
CM30 Version 2.2.2
機能改善
- 「Colony Size」のヒストグラム表示が実測値と異なる不具合を修正しました。
- 「Cell count analysis」の「Advanced Mode」の不具合を修正しました。
- 「Select images from timeline」で画像を変更後、「Overlay On/Off」を切り換えると異なる画像が表示される不具合を修正しました。
- Timelineを変更して解析を実行すると、カウント結果が実測値と異なる不具合を修正しました。
CM30 Version 2.2.1
本バージョンでは、セルカウント解析機能の改善を実施しました。
新機能／機能改善
- 細胞密度毎にパラメーターを設定できる機能を追加しました。
- セルサイズを自動推定し、ソフト側で推奨パラメーターを提案する機能を追加しました。
- パラメーターを変更した時のカウント変化を比較する機能を追加しました。
- ヘルプ機能を追加しました。
CM20H API Version 1.6.2
インキュベーションモニタリングステーション（専用制御PC）不要で、お客様のPCからインキュベーションモニタリングヘッドCM20H/CM30Hを制御可能とするAPIサーバーです。詳細はダウンロードパッケージ内のリリースノートをご覧ください。
新機能/機能改善
- フォルダー構成を整理しました。
- 配布パッケージのファイル名規則を改善しました。
- ドキュメントの体裁を変更しました。
- 動作フレームワークを .NET 8の最新版へ変更しました。
CM20H API Version 1.6.1（CM30Hにも対応しています）
インキュベーションモニタリングステーション（専用制御PC）不要で、お客様のPCからインキュベーションモニタリングヘッドCM20H/CM30Hを制御可能とするAPIサーバーです。詳細はダウンロードパッケージ内のリリースノートをご覧ください。
新機能／機能改善
- 撮影範囲の物理的な寸法を取得できるようにしました。
- 画像データの圧縮レベルを取得できるようにしました。
- 画像データの圧縮レベルを変更できるようにしました。
- ステージ移動系のAPIに移動完了を待機させることを可能とするパラメーターを追加しました。
- 動作フレームワークを .NET 6から .NET 8に変更しました。
CM20H API for Linux Version 1.6.2
インキュベーションモニタリングステーション（専用制御PC）不要で、 Linuxを搭載したお客様のPCやマイコンボード等からインキュベーションモニタリングヘッドCM20H/CM30Hを制御可能とするAPIサーバーです。詳細はダウンロードパッケージ内のリリースノートをご覧ください。
新機能/機能改善
- フォルダー構成を整理しました。
- 配布パッケージのファイル名規則を改善しました。
- ドキュメントの体裁を変更しました。
- 動作フレームワークを .NET 8の最新版へ変更しました。
CM20H API for Linux Version 1.6.1（CM30Hにも対応しています）
インキュベーションモニタリングステーション（専用制御PC）不要で、 Linuxを搭載したお客様のPCやマイコンボード等からインキュベーションモニタリングヘッドCM20H/CM30Hを制御可能とするAPIサーバーです。詳細はダウンロードパッケージ内のリリースノートをご覧ください。
新機能／機能改善
- 撮影範囲の物理的な寸法を取得できるようにしました。
- 画像データの圧縮レベルを取得できるようにしました。
- 画像データの圧縮レベルを変更できるようにしました。
- ステージ移動系のAPIに移動完了を待機させることを可能とするパラメーターを追加しました。
- 動作フレームワークを .NET 6から .NET 8に変更しました。
- 推奨動作環境を更新しました。
仕様
CM30H：インキュベーションモニタリングヘッド
対応容器
Rowspan=4
光学性能
Rowspan=4
滅菌耐性
Rowspan=3
消毒耐性
Rowspan=2
インキュベーションモニタリングステーション
※CM20Hの接続も可能
ソフトウェア
プロジェクト設定
Rowspan=6
解析機能
Rowspan=3
データ閲覧
Rowspan=2
データエクスポート
Rowspan=2
クライアントPC（ソフトウェア推奨動作環境）
動作確認済インキュベーター
参考資料：Remote and quantitative cell culture monitoring: Vero cells
本システムと組み合わせ可能なインキュベーターの条件
- CM30Hを設置する空間の高さが150㎜以上確保できること
- CM30Hのケーブルを外部に取り出すことができる貫通孔があること
