애플리케이션 노트
종이 상자의 천공 규격 측정
레이저 현미경을 사용한 미크론 크기의 형상 측정
종이 상자 "지퍼"
1. 어플리케이션
음식은 흔히 종이 상자에 포장되어 있습니다. 이 상자 중 다수는 입구 부분에 "지퍼"라고 하는 천공이 있습니다. 지퍼를 당기면 이 천공을 따라 상자를 쉽게 열어 내용물에 접근할 수 있습니다. 천공의 깊이와 각도 관리는 지퍼가 깔끔하게 찢어지는 데 있어 중요합니다.
2. 올림푸스 솔루션
올림푸스의 LEXT 3D 레이저 스캐닝 현미경은 컨포컬 광학 시스템의 여러 이미지를 결합하여 매우 깊은 천공에서도 고정밀 3D 형상을 관찰할 수 있습니다. LEXT 현미경은 개구수가 높은 전용 대물렌즈와 405nm 반도체 레이저에서 최대 성능을 제공하는 전용 광학 시스템 덕분에 가파른 경사의 프로파일을 선명하게 캡처할 수 있습니다. 또한 LEXT는 광학 현미경이기 때문에 사용자는 3D 이미지와 컬러 이미지를 동시에 획득할 수 있습니다. 종이 상자의 색상 정보가 천공 위에 중첩되어 시각적 효과를 개선할 수 있습니다. 그 외에도, LEXT 현미경으로 확보한 측정 결과를 사용하여 천공을 만드는 데 사용되는 절단 날의 규격을 조정함으로써 열기 쉽고 소비자 친화적인 제품을 생산할 수 있습니다.
이미지

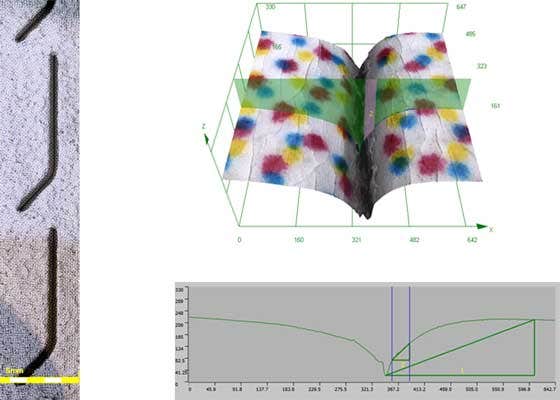

(1) 샘플 1

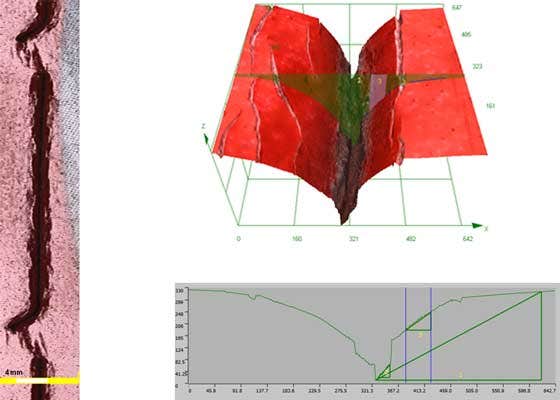

(2) 샘플 2

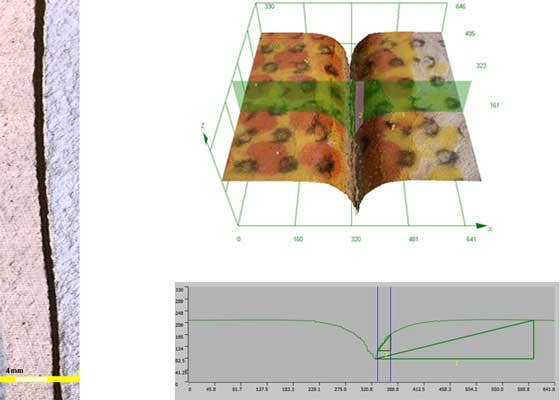

(3) 샘플 3
