애플리케이션 노트
레이저 현미경을 사용하여 스마트폰 하우징의 코팅 평가 / 막 두께 측정 및 3D 표면 프로파일 측정
애플리케이션
성공적인 판매를 위해 스마트폰과 같은 최신 전자기기는 기능성 뿐만 아니라 충분한 매력을 가져야 합니다. 고객은 멋진 외관에 만족스러운 느낌과 표면 텍스처를 가진 제품을 원합니다. 제조사들은 스마트폰 외장 도색의 내구성을 향상시키기 위해 클리어 코팅을 적용합니다. 이는 스마트폰 외부 표면에 컬러 코팅과 클리어 코트의 2개 층을 가지고 있다는 것을 의미합니다. 제조사는 제품 품질을 보장하기 위해 컬러 코팅과 클리어 코트의 두께와 표면 프로필을 검사해야 합니다.
Olympus 솔루션
Olympus LEXT 3D 스캐닝 레이저 현미경은 컬러 및 클리어 코팅을 포함한 필름 두께를 측정하는데 사용됩니다. 현미경은 여러 레이어의 최대 반사광량을 감지하고 각 레이어의 위치를 탐색할 수 있습니다. 이 기능을 통해 사용자는 투명 레이어의 필름 두께를 정확하게 계측할 수 있습니다. 현미경의 멀티 레이어 기능을 통해 사용자는 상단 투명 레이어의 표면 프로필 데이터 뿐만 아니라 그 아래 소재 데이터를 획득하여 각 레이어의 거칠기를 계측할 수 있습니다.

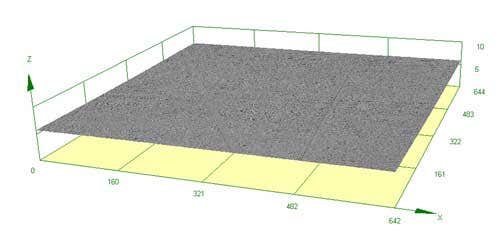

투명 코팅 필름 표면
대물 렌즈 20X, 확대/축소 1X

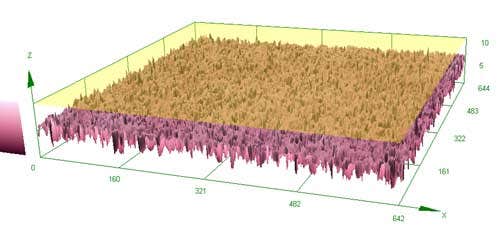

컬러 코팅 레이어 표면
대물 렌즈 20X, 확대/축소 1X

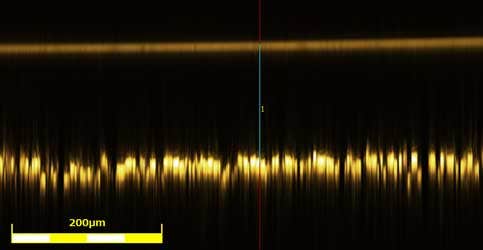

필름 두께 측정
