인젝터 노즐의 내부 거칠기 평가

인젝터 노즐

애플리케이션

인젝터 구성부품은 연소실에 연료를 분사하는데 사용됩니다. 인젝터 안에 위치한 바늘이 전자기 유도로 인해 위/아래로 이동하여 연료 분사 오리피스를 개폐합니다. 인젝터 내부는 좁고 그 안의 바늘이 움직이기 때문에 매우 정밀하고 정교하게 제조되어야 하는 구성 부품입니다. 연료 분사 오리피스가 위치한 노즐의 팁 부분은 바늘의 부드러운 움직임을 위해 결함이 없어야 합니다. 노즐은 실린더 형태를 가지고 있기 때문에 절단 섹션은 반원 형태의 홈입니다. 경우에 따라 현미경에 장착된 대물 렌즈의 작동 거리가 짧아서 해당 홈의 바닥을 선명하게 관찰하는 것이 불가능한 경우가 있습니다.

Olympus 솔루션

Olympus LEXT® OLS5000 3D 계측 레이저 현미경은 강력한 거칠기 계측 기능을 제공합니다. OLS5000 현미경은 전용 긴 작동 거리 대물 렌즈를 장착하여 최대 6.5mm의 깊이를 가진 샘플에 대해 신뢰할 수 있는 거칠기 계측을 제공합니다.

OLS5000 현미경 특징

1. OLS5000 현미경 전용 긴 작동 거리 대물 렌즈 라인업(20X, 50X, 100X)이 이전까지 계측이 불가능했던 샘플로부터의 데이터 획득을 가능하게 해줍니다.
2. 계측 성능은 이전 LEXT 모델 대비 4배 빠릅니다.
3. 기존 프로브 기반 거칠기 게이지를 사용했을 때 계측할 수 없었던 평면 거칠기 계측이 가능하기 때문에 분석 옵션이 늘어납니다.
4. 정밀 데이터 획득을 위한 스마트 스캔은 작업자 간 데이터 오차를 최소화하는데 일조합니다.

이미지

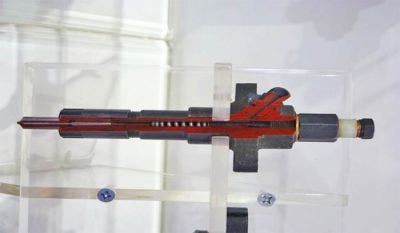

인젝터 절단 섹션(이미지 제공: MarkLines Co., Ltd.)

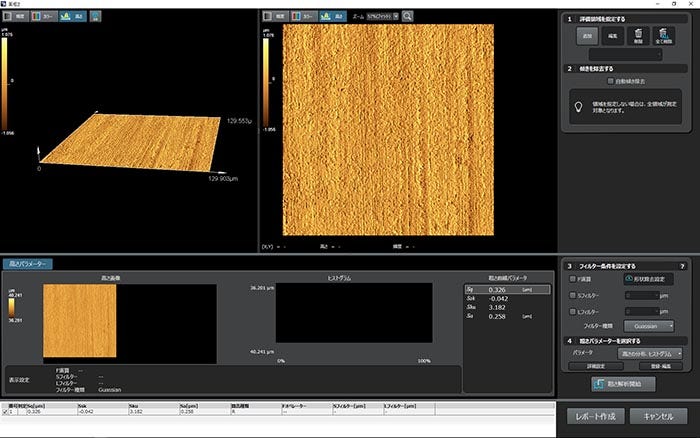

노즐 팁 거칠기 계측(100X 대물 렌즈, 1x 확대)

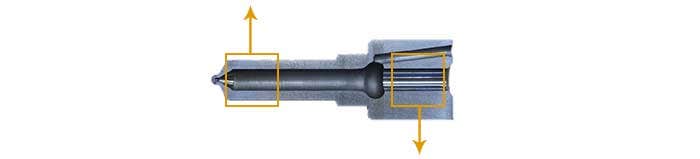

노즐 절단 섹션

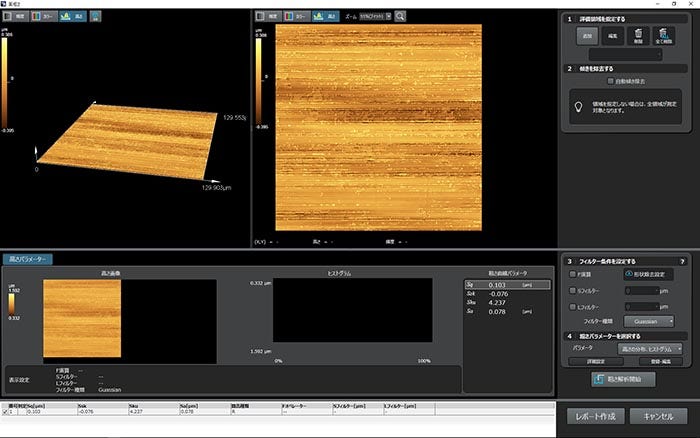

노즐 본체 거칠기 계측(100X 대물 렌즈, 1x 확대)
