애플리케이션 노트
볼 베어링의 내륜 및 외륜 궤도 홈의 거칠기 평가
볼 베어링
애플리케이션
베어링 볼은 볼 베어링 어셈블리의 내부 및 외부 링의 홈에 의해 형성된 레이스웨이를 통해 고속으로 구릅니다. 품질 관리 측면에서 볼과 홈의 거칠기를 정확하게 평가하는 것은 중요합니다.
기존 현미경을 사용하여 거칠기를 평가할 경우, 대물 렌즈의 작동 거리가 너무 짧아 홈의 바닥을 선명하게 캡처하는 것이 불가능하여 정확한 계측을 할 수 없게 됩니다.
솔루션
LEXT OLS5000 레이저 스캐닝 현미경은 긴 작동 거리에서도 레이스웨이 거칠기를 선명한 초점의 3D 계측으로 계측이 가능합니다.

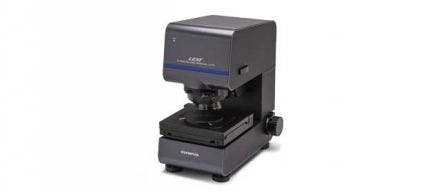

LEXT OLS5000 제품 특징
LEXT OLS5000 현미경은 전용 긴 작동 거리 대물 렌즈를 장착하여 최대 6.5mm 깊이의 홈 거칠기 계측에 적합합니다.
이미지

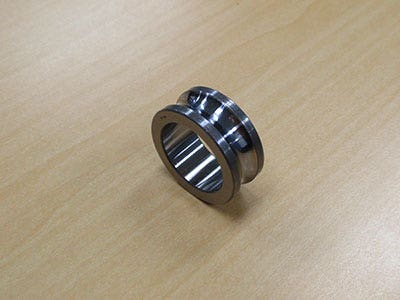

베어링 내부 링

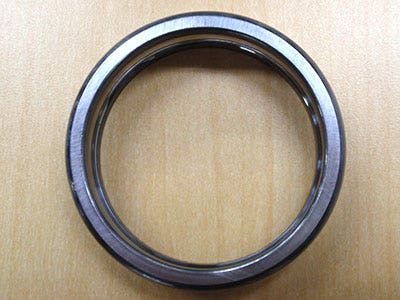

베어링 외부 링(측면)

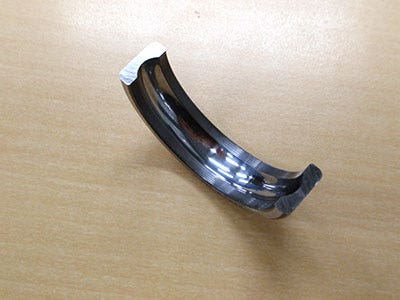

베어링 외부 링(단면)

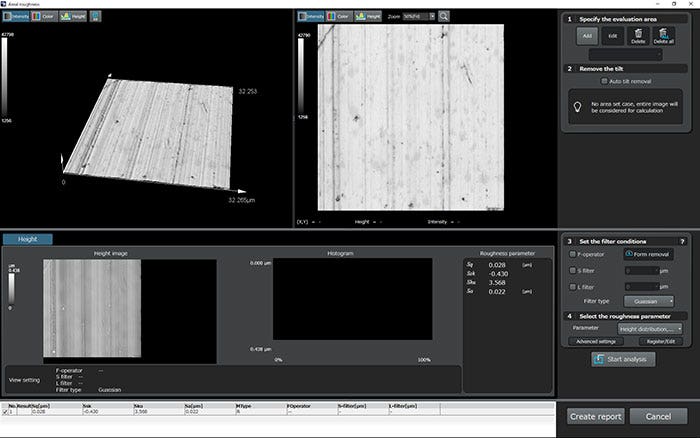

내부 링 홈 거칠기 계측 예시
(긴 작동 거리, 100X 대물 렌즈, 4x 광학 학대)
