플라스틱병 음료수 주둥이의 형태 평가

레이저 현미경을 통한 마이크론 크기 형체 계측

플라스틱병 꼭지

(1) 애플리케이션

플라스틱병은 일상에서 흔하게 사용되며, 위생 및 섭취 용이성 등의 품질은 엄격하게 관리됩니다. 꼭지의 형체는 병에 담기는 음료 종류에 따라 조금씩 달라집니다. 뚜껑과 직접 접촉하는 모서리는 병이 누워있을 때 액체가 흐르는 것을 방지해야 하며, 동시에 오염을 방지해야 합니다. 그리고 꼭지의 모서리는 사람의 입과 직접 접촉하기 때문에 매끄러워야 합니다. 그래서 모서리 형체를 정확하게 캡처하는 것이 품질 관리에 필수적입니다.

(2) Olympus 솔루션

LEXT OLS5000 3D 스캐닝 레이저 현미경은 컨포칼 광학 시스템을 통해 여러 이미지를 합성하여 초점이 맞춰진 높이 정보를 제공하며, 이를 통해 고해상도, 정밀 3D 프로필 계측과 선명한 이미지를 제공합니다. 이 현미경은 접촉식 거칠기 테스터가 사용하는 것과 동일한 거칠기(2D) 매개변수인 ISO25178을 준수하는 3D 거칠기 매개변수를 사용합니다. 비록 기존 접촉식 현미경은 플라스틱병의 꼭지와 같은 비선형 형체를 다루는 데 한계가 있고, 선을 따라 형성된 높이 프로필만을 획득할 수 있지만, OLS5000 현미경은 비접촉식 표면적 평가가 가능합니다. 현미경의 합성 기능은 높은 해상도를 유지하면서 넓은 영역의 프로필을 캡처할 때 사용됩니다.

이미지

(1) 결함이 없는 제품과 결함을 가진 제품의 차이

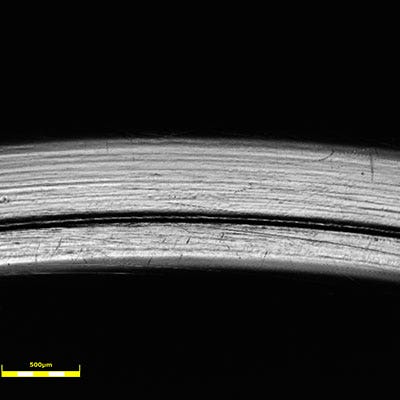

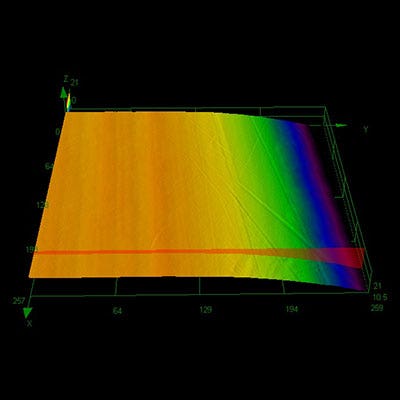

(결함 없음)

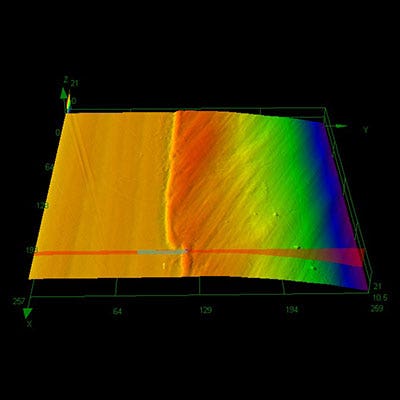

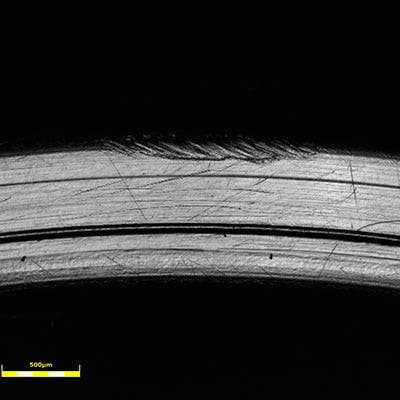

(결함 있음)

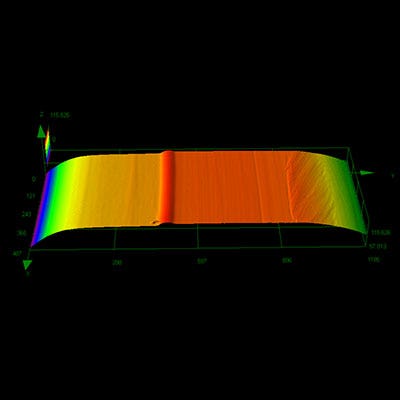

(2) 합성 기능을 사용하여 생성된 3D 이미지
